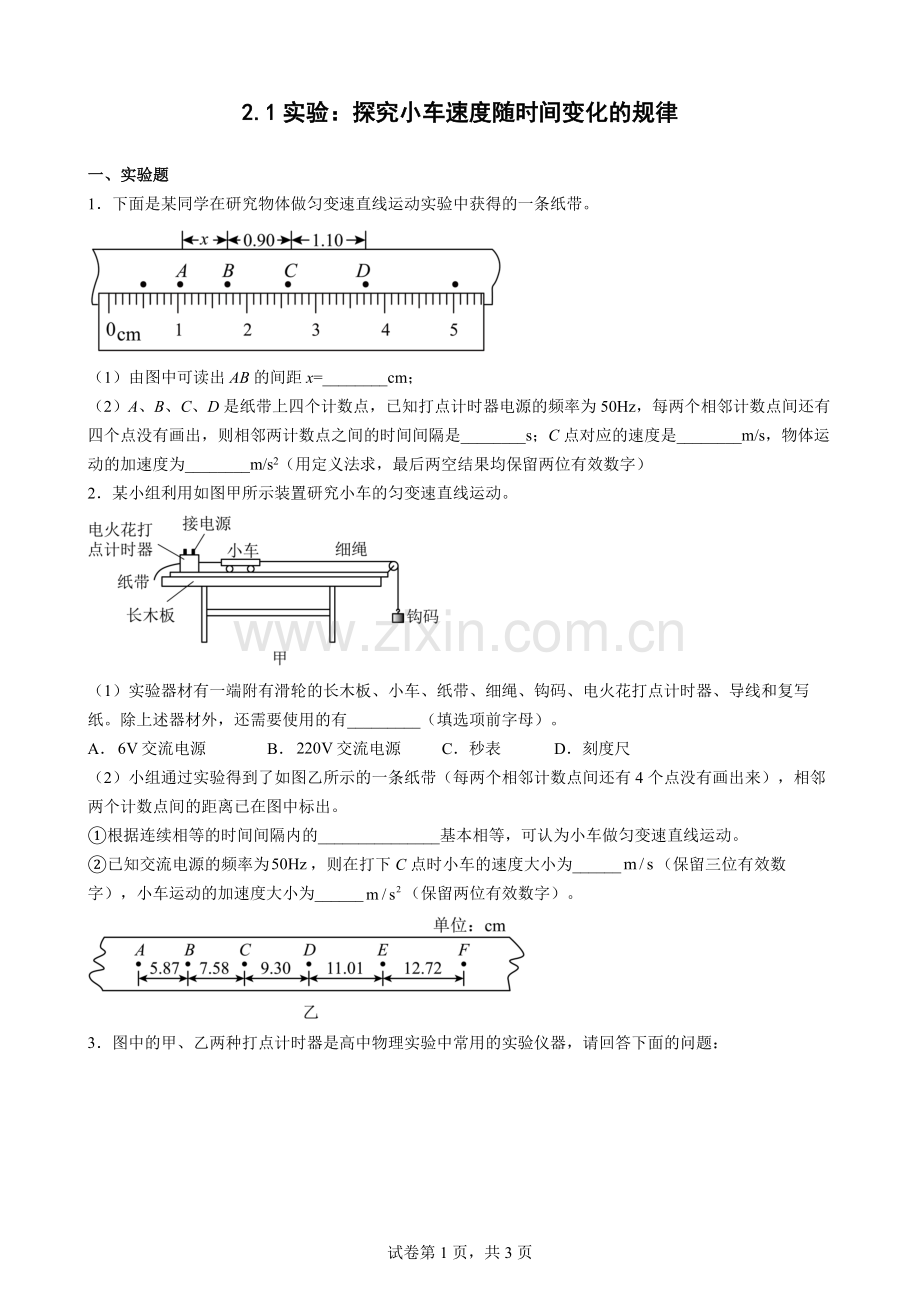

2.1实验：探究小车速度随时间变化的规律

一、实验题
1．下面是某同学在研究物体做匀变速直线运动实验中获得的一条纸带。

（1）由图中可读出AB的间距x=________cm；
（2）A、B、C、D是纸带上四个计数点，已知打点计时器电源的频率为50Hz，每两个相邻计数点间还有四个点没有画出，则相邻两计数点之间的时间间隔是________s；C点对应的速度是________m/s，物体运动的加速度为________m/s2（用定义法求，最后两空结果均保留两位有效数字）
2．某小组利用如图甲所示装置研究小车的匀变速直线运动。

（1）实验器材有一端附有滑轮的长木板、小车、纸带、细绳、钩码、电火花打点计时器、导线和复写纸。除上述器材外，还需要使用的有_________（填选项前字母）。
A．交流电源               B．交流电源          C．秒表             D．刻度尺
（2）小组通过实验得到了如图乙所示的一条纸带（每两个相邻计数点间还有4个点没有画出来），相邻两个计数点间的距离已在图中标出。
①根据连续相等的时间间隔内的_______________基本相等，可认为小车做匀变速直线运动。
②已知交流电源的频率为，则在打下C点时小车的速度大小为______（保留三位有效数字），小车运动的加速度大小为______（保留两位有效数字）。

3．图中的甲、乙两种打点计时器是高中物理实验中常用的实验仪器，请回答下面的问题：

（1）图乙是___________（填“电磁打点计时器”或“电火花计时器”），电源采用的是___________（填“交流约8 V”“交流220 V”或“四节干电池”）。
（2）某同学在“探究小车速度随时间变化的规律”的实验中，用打点计时器记录了被小车拖动的纸带的运动情况，在纸带上确定出A、B、C、D、E、F、G共7个计数点，相邻点间的距离如图丙所示，每两个相邻的计数点之间还有4个计时点未画出，电源频率为50 Hz。
①试根据纸带上计数点间的距离，计算出打下B、F两个点时小车的瞬时速度，并将各个速度值填入表，要求保留3位有效数字。
计数点
B
C
D
E
F
速度/（m·s-1）
_________
0.479
0.560
0.640
___________
②以打下A点的时刻为计时起点，将B、C、D、E、F各点对应的瞬时速度标在图丁的直角坐标系中，并画出小车的瞬时速度随时间变化的关系图线。( )
③由所画速度—时间图像求出小车的加速度为___________m/s2（结果保留两位有效数字）
（3）根据速度—时间图像判断，在打A计数点时，小车的速度vA=___________m/s。

4．小明与他的同伴在做探究小车速度随时间变化的规律的实验时，由于他的同伴不太明确该实验的目的及原理，他从实验室里借取了如下器材：如图所示是两种常见的打点计时器。

（1）其中_______是电磁打点计时器（选甲或乙）；
（2）小明选择了电磁打点计时器，为达到实验目的，还需要下列哪些器材？________；
A． B． C．
D． E.
（3）在该实验中，下列说法中正确的是_______；
A．打点计时器应固定在长木板上，且靠近滑轮一端
B．开始实验时小车远离打点计时器一端
C．应先接通电源，待打点稳定后再释放小车
D．牵引小车的钩码个数越多越好
（4）实验得到的一条纸带如图所示，打点计时器电源频率为50Hz，其中相邻的两个计数点还有4个点未画出，则根据纸带，回答下列问题：

①根据纸带的数据，计数点1时小车对应的速度为：v1=______m/s（保留两位有效数字）；
②据此可求出小车从0到4计数点内的加速度为a=______m/s2。（保留两位有效数字）。

试卷第3页，共3页
参考答案：
1．     0.70     0.1     0.10     0.20
【解析】
【详解】
（1）[1]由图可知

（2）[2]相邻两计数点之间的时间间隔是

[3] C点对应的速度是

[4]B点对应的速度是

根据加速度的定义可得物体运动的加速度为

2．     BD     位移差     0.844     1.7
【解析】
【命题意图】
本题以小车的匀变速运动为载体，考查学生的实验能力。
【详解】
解：（1）[1] AB．电火花打点计时器所接电源应为交流电源，A错误，B正确；
C．由打点计时器计算时间，所以需要秒表，C错误；
D．为测量点迹之间的距离，必须使用刻度尺，D项正确。
故选BD。
（2）①[2]设AB、BC、CD、DE、EF之间的距离分别为和，可有

因此可知，在相邻相等的时间间隔内的位移差基本相等，可判断小车做匀变速直线运动。
②[3]由中间时刻的瞬时速度等于平均速度可得

[4]由公式可得

3．     电火花计时器     交流220V     0.400     0.721          0.80     0.320
【解析】
【详解】
（1）[1][2]图乙是电火花计时器，电源采用的是交流220V。
（2）①[3][4]电源频率为50Hz，每两个相邻的计数点之间还有4个计时点未标出，故每两个计数点间的时间间隔为0.1s。取AC段的平均速度作为打下B点时小车的瞬时速度，故有

取EG段的平均速度作为打下F点时小车的瞬时速度，故有

②[5]小车的瞬时速度随时间变化的关系图线如图所示。

③[6]所画v-t图像的斜率表示加速度，即

（3）[7]图像的纵截距即为在打A计数点时小车的速度，所以
vA=0.320m/s
4．     乙     BD     C     0.36     0.38（0.35-0.39）
【解析】
【详解】
（1）[1]由题甲、乙图可知，其中乙图是电磁打点计时器。
（2）[2]小明选择了电磁打点计时器，为达到实验目的，打出的纸带需要测量长度；又因电磁打点计时器需要学生电源，即交流低压电源，所以还需要下列B.刻度尺；D.交流低压电源。
故选BD。
（3）[3]A．打点计时器应固定在长木板上，且在没有滑轮一端，A错误；
B．开始实验时小车靠近打点计时器一端，B错误；
C．应先接通电源，待打点稳定后再释放小车，C正确；
D．牵引小车的钩码个数要适当，太多的话，小车的加速度会太大，对实验结果会有影响，所以不是越多越好，D错误。
故选C。
（4）①[4]打点计时器电源频率为50Hz，其中相邻的两个计数点还有4个点未画出，所以纸带上打相邻两个的时间间隔是
T=0.02s×5=0.1s
由中间时刻的瞬时速度等于这段时间的平均速度，可得计数点1时小车对应的速度为

②[5]由可求得小车从0到4计数点内的加速度为
