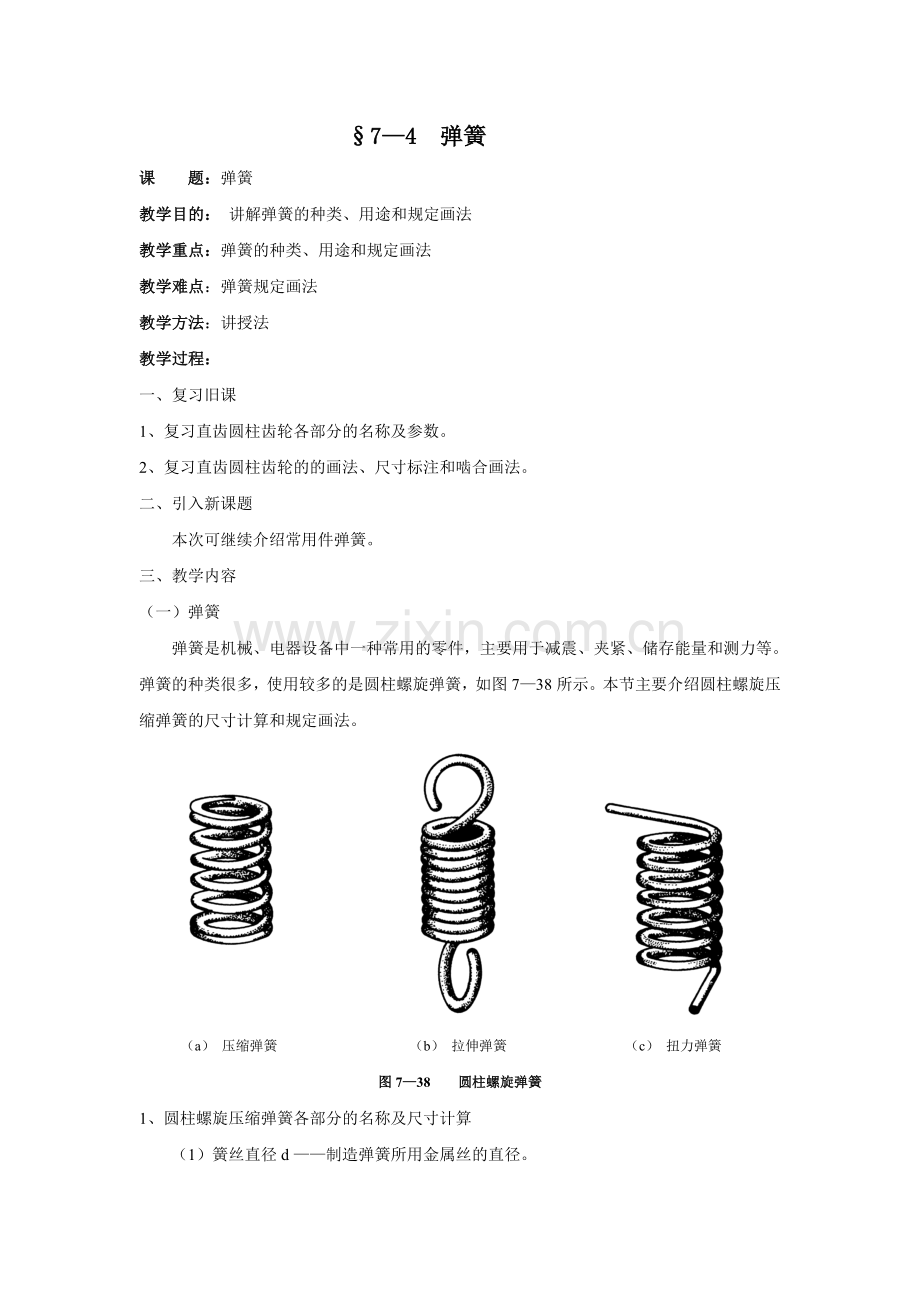

§7—4 弹簧
课 题：弹簧
教学目的： 讲解弹簧的种类、用途和规定画法
教学重点：弹簧的种类、用途和规定画法
教学难点：弹簧规定画法
教学方法：讲授法
教学过程：
一、复习旧课
1、复习直齿圆柱齿轮各部分的名称及参数。
2、复习直齿圆柱齿轮的的画法、尺寸标注和啮合画法。
二、引入新课题
本次可继续介绍常用件弹簧。
三、教学内容
（一）弹簧
弹簧是机械、电器设备中一种常用的零件，主要用于减震、夹紧、储存能量和测力等。弹簧的种类很多，使用较多的是圆柱螺旋弹簧，如图7—38所示。本节主要介绍圆柱螺旋压缩弹簧的尺寸计算和规定画法。

（a） 压缩弹簧 （b） 拉伸弹簧 （c） 扭力弹簧
图7—38 圆柱螺旋弹簧
1、圆柱螺旋压缩弹簧各部分的名称及尺寸计算
（1）簧丝直径d ——制造弹簧所用金属丝的直径。

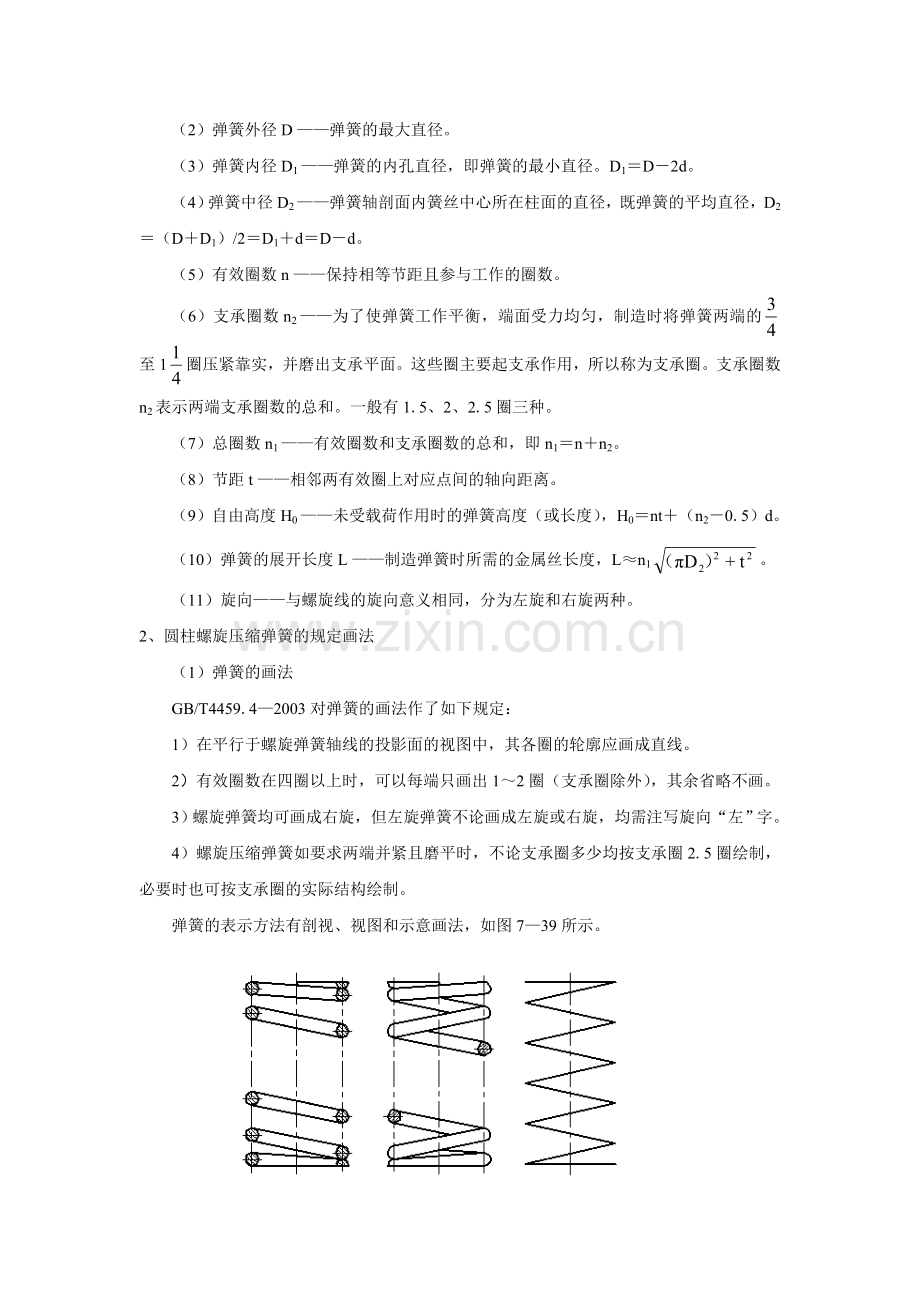

（2）弹簧外径D ——弹簧的最大直径。
（3）弹簧内径D1 ——弹簧的内孔直径，即弹簧的最小直径。D1＝D－2d。
（4）弹簧中径D2 ——弹簧轴剖面内簧丝中心所在柱面的直径，既弹簧的平均直径，D2＝（D＋D1）/2＝D1＋d＝D－d。
（5）有效圈数n ——保持相等节距且参与工作的圈数。
（6）支承圈数n2 ——为了使弹簧工作平衡，端面受力均匀，制造时将弹簧两端的至1圈压紧靠实，并磨出支承平面。这些圈主要起支承作用，所以称为支承圈。支承圈数n2表示两端支承圈数的总和。一般有1.5、2、2.5圈三种。
（7）总圈数n1 ——有效圈数和支承圈数的总和，即n1＝n＋n2。
（8）节距t ——相邻两有效圈上对应点间的轴向距离。
（9）自由高度H0 ——未受载荷作用时的弹簧高度（或长度），H0＝nt＋（n2－0.5）d。
（10）弹簧的展开长度L ——制造弹簧时所需的金属丝长度，L≈n1。
（11）旋向——与螺旋线的旋向意义相同，分为左旋和右旋两种。
2、圆柱螺旋压缩弹簧的规定画法
（1）弹簧的画法
GB/T4459.4—2003对弹簧的画法作了如下规定：
1）在平行于螺旋弹簧轴线的投影面的视图中，其各圈的轮廓应画成直线。
2）有效圈数在四圈以上时，可以每端只画出1～2圈（支承圈除外），其余省略不画。
3）螺旋弹簧均可画成右旋，但左旋弹簧不论画成左旋或右旋，均需注写旋向“左”字。
4）螺旋压缩弹簧如要求两端并紧且磨平时，不论支承圈多少均按支承圈2.5圈绘制，必要时也可按支承圈的实际结构绘制。
弹簧的表示方法有剖视、视图和示意画法，如图7—39所示。

（a） 剖视 （b） 视图 （c） 示意图
图7—39 圆柱螺旋压缩弹簧的表示法
圆柱螺旋压缩弹簧的画图步骤如图7—40所示。

（a） （b）

（c） （d）
图7—40 圆柱螺旋压缩弹簧的画图步骤
(2)装配图中弹簧的简化画法
在装配图中，弹簧被看作实心物体，因此，被弹簧挡住的结构一般不画出。可见部分应画至弹簧的外轮廓或弹簧的中径处，如图7—41（a）、（b）所示。当簧丝直径在图形上小于或等于2mm并被剖切时，其剖面可以涂黑表示，如图7—41（b）所示。也可采用示意画法，如图7—41（c）所示。

（a）被弹簧遮挡处的画法 （b）簧丝断面涂黑 （c）簧丝示意画法
图7—41 装配图中弹簧的画法

四、小结
1、直齿圆锥齿轮和蜗杆、蜗轮的画法
2、滚动轴承的种类、用途和规定画法
3、弹簧的种类、用途和规定画法
五、布置作业
习题集习题集 7－4（1）、（2）、（3）、（4）
