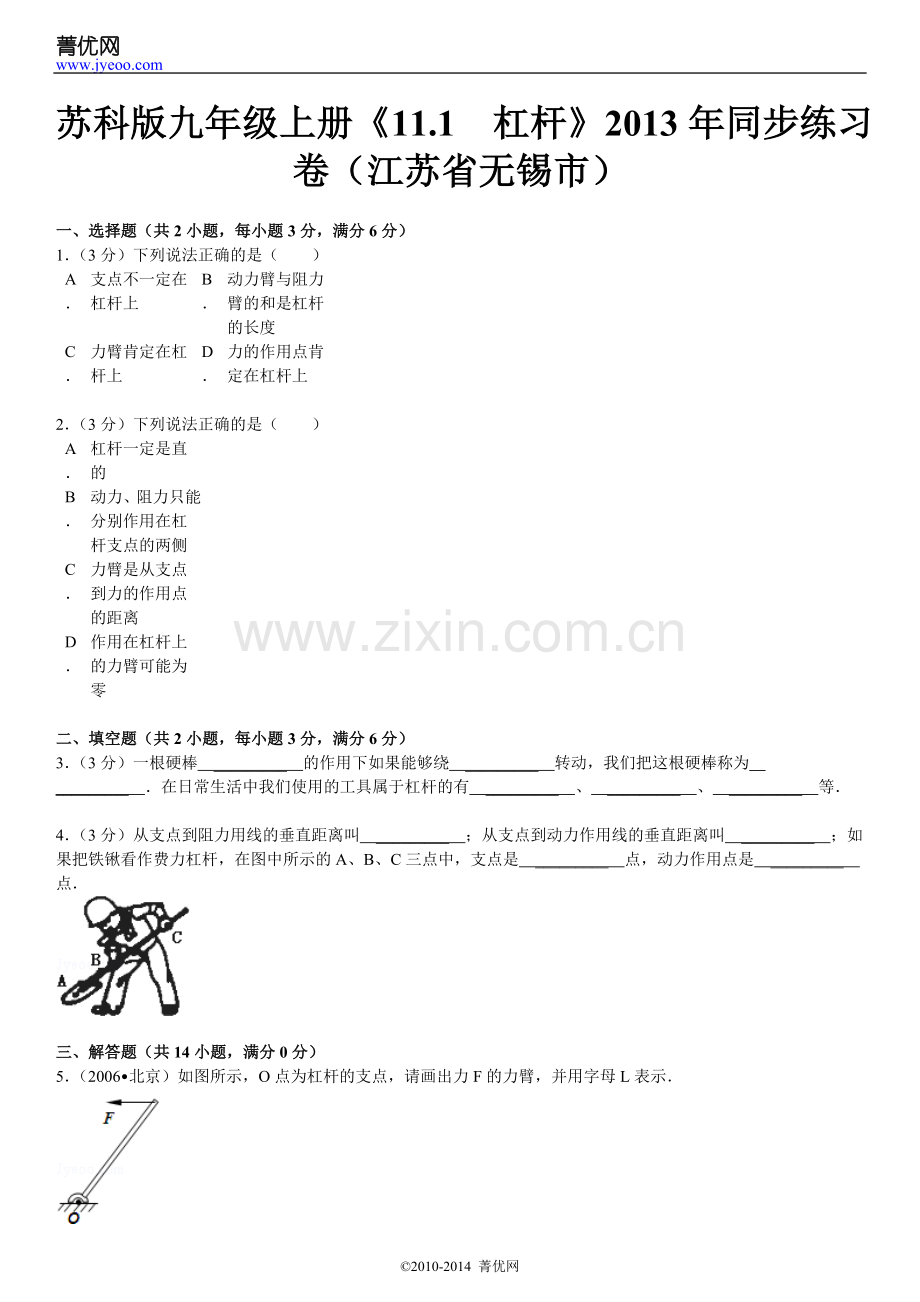

苏科版九年级上册《11.1 杠杆》2013年同步练习卷（江苏省无锡市）

苏科版九年级上册《11.1 杠杆》2013年同步练习卷（江苏省无锡市）

一、选择题（共2小题，每小题3分，满分6分）
1．（3分）下列说法正确的是（　　）

A．
支点不一定在杠杆上
B．
动力臂与阻力臂的和是杠杆的长度

C．
力臂肯定在杠杆上
D．
力的作用点肯定在杠杆上

2．（3分）下列说法正确的是（　　）

A．
杠杆一定是直的

B．
动力、阻力只能分别作用在杠杆支点的两侧

C．
力臂是从支点到力的作用点的距离

D．
作用在杠杆上的力臂可能为零

二、填空题（共2小题，每小题3分，满分6分）
3．（3分）一根硬棒　_________　的作用下如果能够绕　_________　转动，我们把这根硬棒称为　_________　．在日常生活中我们使用的工具属于杠杆的有　_________　、　_________　、　_________　等．

4．（3分）从支点到阻力用线的垂直距离叫　_________　；从支点到动力作用线的垂直距离叫　_________　；如果把铁锹看作费力杠杆，在图中所示的A、B、C三点中，支点是　_________　点，动力作用点是　_________　点．

三、解答题（共14小题，满分0分）
5．（2006•北京）如图所示，O点为杠杆的支点，请画出力F的力臂，并用字母L表示．

6．（2012•菏泽）如图所示，用裁纸刀裁纸．加在裁纸刀上的动力为F，支点在O点，请在图中画出动力臂并用L标明．

7．（2006•大连）如图是用杠杆提起重物的示意图．请画出拉力F1（方向竖直向上）的力臂，并画出挂重物的绳对杠杆的拉力F2的示意图．

8．请你画出图中力F的力臂．

9．（2006•海珠区）在图中画出斜面上“不倒翁”受重力的示意图，并画出重力相对于O点的力臂l1． （黑点表示“不倒翁”的重心）

10．（2006•锦州）请在图中画出用瓶起子启瓶盖的动力F1的力臂L1和阻力F2．

11．（2012•雨花台区一模）如图所示，O是杠杆OA的支点．在图中画出拉力F1和F2的力臂L1和L2．

12．（2005•南京）在图中画出小锤所受阻力F2以及动力F1的力臂．

13．（2011•达州）如图是列车上售食品的手推车，当前轮遇到障碍物时，售货员向下按扶把，使手推车前轮向上翘起，请画出售货员所用的最小动力及其力臂．

14．如图所示，用力F踩汽车刹车踏板，请画出此力对支点O的力臂．

15．（2005•扬州）如图，试画出缝纫机脚踏板所受动力、阻力的力臂．

16．（2005•梅州）如图是安装在安全文明小区进出口的栏杆（栏杆是一根粗细均匀的圆木杆）示意图，当在A处施加一个压力F时，可将栏杆拉到如图所示位置，请在图中画出此时压力F的力臂L1，和重力G的力臂L2．

17．如图所示，杠杆在力F1、F2的作用下处于平衡状态，O为支点，l1是力F1的力臂，在图中画出F2的力臂和动力F1．

18．如图所示，甲是我们常使用的指甲钳． 乙是它的示意图．请细心观察，此钳分别应用了哪些物理知识及原理．请你写出三个应用不同原理．

苏科版九年级上册《11.1 杠杆》2013年同步练习卷（江苏省无锡市）
参考答案与试题解析

一、选择题（共2小题，每小题3分，满分6分）
1．（3分）下列说法正确的是（　　）

A．
支点不一定在杠杆上
B．
动力臂与阻力臂的和是杠杆的长度

C．
力臂肯定在杠杆上
D．
力的作用点肯定在杠杆上

考点：
杠杆及其五要素．菁优网版权所有
专题：
简单机械．
分析：
（1）掌握杠杆的五要素：支点、动力、动力臂、阻力、阻力臂；
（2）杠杆绕着转动的点叫做支点，支点在杠杆上；
（3）动力臂和阻力臂是指支点到动力作用线和阻力作用线的距离，不一定在杠杆上；
（4）力的作用点必须作用在杠杆上．
解答：
解：A、支点是杠杆绕着转动的点，一定在杠杆上，A错误；
B、动力臂和阻力臂都是指支点到动力作用和阻力作用线的距离，不一定在杠杆上，所以动力臂与阻力臂的和不一定等于杠杆的长度，B错误；
C、由B知，力臂不一定在杠杆上，C错误；
D、力的作用点一定在杠杆上，D正确．
故选D．
点评：
此题考查了杠杆的五要素，并且要深入的理解．

2．（3分）下列说法正确的是（　　）

A．
杠杆一定是直的

B．
动力、阻力只能分别作用在杠杆支点的两侧

C．
力臂是从支点到力的作用点的距离

D．
作用在杠杆上的力臂可能为零

考点：
杠杆及其五要素．菁优网版权所有
专题：
简单机械．
分析：
（1）能够绕固定点转动的硬棒叫做杠杆，杠杆不一定是直的；
（2）掌握杠杆的五要素，动力是使杠杆转动的力，阻力是阻碍杠杆转动的力，两个力可以在支点的同侧，也可在异侧，但作用效果应不同；
力臂是从支点到力的作用线的距离，若力的作用线过支点，则力臂为零．
解答：
解：A、杠杆不一定是直的，只要满足杠杆的定义便可看做是杠杆，A错误；
B、动力和阻力可以作用在杠杆的同侧，B错误；
C、力臂是从支点到力的作用线的距离，C错误；
D、作用在杠杆上的力，作用线通过支点时，力臂为零，D正确．
故选D．
点评：
此题考查了杠杆的五要素及其理解，是基础性题目．

二、填空题（共2小题，每小题3分，满分6分）
3．（3分）一根硬棒　在力　的作用下如果能够绕　固定点　转动，我们把这根硬棒称为　杠杆　．在日常生活中我们使用的工具属于杠杆的有　剪刀　、　镊子　、　钳子　等．

考点：
杠杆及其五要素．菁优网版权所有
专题：
简单机械．
分析：
掌握杠杆的定义及其生活中常见的杠杆．
解答：
解：一根硬棒，在力的作用下能绕着固定点转动，这根硬棒称为杠杆；
在生活中我们使用的工具属于杠杆的有：剪刀、筷子、镊子、钳子、铡刀等．
故答案为：在力；固定点；杠杆；剪刀；镊子；钳子．
点评：
本题的解题关键是回忆杠杆的基本概念，要能够掌握生活中常见的杠杆．

4．（3分）从支点到阻力用线的垂直距离叫　阻力臂　；从支点到动力作用线的垂直距离叫　动力臂　；如果把铁锹看作费力杠杆，在图中所示的A、B、C三点中，支点是　C　点，动力作用点是　B　点．

考点：
杠杆及其五要素．菁优网版权所有
专题：
简单机械．
分析：
（1）动力臂：从支点到动力作用线的垂直距离叫动力臂，通常用l1表示．
阻力臂：支点到阻力作用线的垂直距离叫阻力臂，通常用l2表示；
（2）根据生活经验并结合图片，可以判断如果把铁锹看作是费力杠杆时，只有C点为支点，AC 为阻力臂，BC为动力臂，AC长度大于BC长度，所以很容易判断动力作用点和阻力作用点．
解答：
解：从支点到阻力用线的垂直距离叫阻力臂；
从支点到动力作用线的垂直距离叫动力臂；
如图并结合生活经验可知：若把铁锹看作是费力杠杆时，则C点是支点，A点是阻力作用点，B点是动力作用点．
故答案为：阻力臂；动力臂；C；B．
点评：
这是判断杠杆几个要素的题目，这类题目一是要记住定义，二是要结合生活实际．

三、解答题（共14小题，满分0分）
5．（2006•北京）如图所示，O点为杠杆的支点，请画出力F的力臂，并用字母L表示．

考点：
力臂的画法．菁优网版权所有
专题：
作图题．
分析：
力臂是指从支点到力的作用线的距离，本题中支点为O，力F的作用线就是沿力的方向的直线，因此，按照这一分析作图即可．
解答：
解：沿长F，从点O作力F的作用线的垂线，垂线段的长就是力F的力臂．如图所示．

点评：
画杠杆的力臂一是要找准支点，二是要准确画出力的作用线，然后才是从支点作力的作用线的垂线，最后还应该用字母将其标出来．

6．（2012•菏泽）如图所示，用裁纸刀裁纸．加在裁纸刀上的动力为F，支点在O点，请在图中画出动力臂并用L标明．

考点：
力臂的画法．菁优网版权所有
专题：
作图题．
分析：
题中告知了杠杆的支点和动力F的示意图，而动力臂是支点到动力的作用线的距离，因此过支点做力的作用下的垂线段即可．
解答：
解：首先作力F的作用线，然后过支点O作力F作用线的垂线段，标出力臂的符号，答图如下：

点评：
本题考查了力臂的画法．画力臂时关键是要画出支点到力的作用线的距离．

7．（2006•大连）如图是用杠杆提起重物的示意图．请画出拉力F1（方向竖直向上）的力臂，并画出挂重物的绳对杠杆的拉力F2的示意图．

考点：
力的示意图；力臂的画法．菁优网版权所有
专题：
作图题．
分析：
在力的方向上正向或反向延长得到力的作用线，过支点做力的作用线的垂线，从支点到垂足的距离就是力臂．
解答：
解：如图，在F1的方向上正向延长得到力的作用线，过支点O做力的作用线的垂线，则OB为动力臂；
在F2的方向上反向延长得到力的作用线，过支点O做力的作用线的垂线，则OA为阻力臂．
答：F1、F2的力臂如图所示．

点评：
本题考查了力臂的画法，理解力臂的概念，会画力的作用线以及过支点的力的作用线的垂线是关键．

8．请你画出图中力F的力臂．

考点：
力臂的画法．菁优网版权所有
专题：
简单机械．
分析：
先确定支点，根据力臂的画法，过支点作力的作用线的垂线段，即为F的力臂．
解答：
解：支点为O，过支点O作力F的作用线的垂线段，即为F的力臂L，作图如下：

点评：
此题考查力臂的画法，掌握力臂的概念是作图的关键，并且要求作图规范．

9．（2006•海珠区）在图中画出斜面上“不倒翁”受重力的示意图，并画出重力相对于O点的力臂l1． （黑点表示“不倒翁”的重心）

考点：
重力示意图．菁优网版权所有
专题：
作图题；压轴题．
分析：
根据重力的方向总是竖直向下的，过不倒翁的重心表示出重力的方向；
根据力臂与力的作用线垂直的关系，过支点O做垂直于重力作用线的垂线段即可．
解答：
解：过重心做竖直向下的力，即重力；
过支点O做垂直于重力作用线的垂线段l1，即重力的力臂．如图所示：

点评：
本题的关键是牢记重力的方向总是竖直向下的，并且会用示意图表示力的三要素；知道力与力臂的关系是正确会出力臂的前提．

10．（2006•锦州）请在图中画出用瓶起子启瓶盖的动力F1的力臂L1和阻力F2．

考点：
力臂的画法；力的示意图．菁优网版权所有
专题：
作图题．
分析：
支点是点O，阻力是瓶子盖与起子下端接触的地方，力臂是支点到力的作用线的距离．
解答：
解：
点评：
本题考查了力的示意图和力臂的画法．作力臂关键是要画出支点到力的作用线的垂线段．

11．（2012•雨花台区一模）如图所示，O是杠杆OA的支点．在图中画出拉力F1和F2的力臂L1和L2．

考点：
力臂的画法．菁优网版权所有
专题：
作图题；压轴题．
分析：
力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．
②确定力的作用点和力的方向，画出力的作用线．
③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．
解答：
解：从支点向力的作用线作垂线，支点到垂足的距离就是力臂．
故答案：
点评：
作力臂时要找好支点与力的作用线，力臂应是从支点到力的作用线的距离．

12．（2005•南京）在图中画出小锤所受阻力F2以及动力F1的力臂．

考点：
力的示意图；力臂的画法．菁优网版权所有
专题：
作图题；压轴题．
分析：
因为钉子竖直向下，所以阻力也是竖直向下的，故过B点做竖直向下的力，根据力臂的画法，过O点做动力作用线的垂线段．
解答：
解：如图所示

说明：力臂应和锤柄平行．
点评：
关键是注意力臂的画法，作图要规范．

13．（2011•达州）如图是列车上售食品的手推车，当前轮遇到障碍物时，售货员向下按扶把，使手推车前轮向上翘起，请画出售货员所用的最小动力及其力臂．

考点：
力臂的画法；力的示意图；杠杆中最小力的问题．菁优网版权所有
专题：
作图题；压轴题．
分析：
首先应找到本题的支点在后轮的着地点；其次知道使手推车前轮向上翘起，阻力为手推车的重力，阻力臂为支点到重力作用线的距离，阻力与阻力臂的乘积是定值；最后能根据杠杆平衡条件，会用数学方法分析出动力臂最长时动力最小，能突破：支点到动力的作用点的距离为动力臂时力臂最长．
解答：
解：支点在后轮的着地点如图，动力的作用点在手握车把的地方，连接支点与动力的作用点，为最长的动力臂，用大括号标出，标上字母符号L；
在动力作用点处垂直动力臂斜向下画出动力，标上字母符号F，如图所示：

点评：
本题常见的错误是将动力画得竖直向下，没有细致分析此时的动力臂并不是最大，解决此类问题的关键点是：支点与动力作用点的距离为最长的动力臂．

14．如图所示，用力F踩汽车刹车踏板，请画出此力对支点O的力臂．

考点：
力臂的画法．菁优网版权所有
专题：
作图题．
分析：
已知支点和力F，过支点作力F作用线的垂线段，即力臂．
解答：
解：如图所示

点评：
会根据力臂的画法准确作出力臂，并要求作图规范．

15．（2005•扬州）如图，试画出缝纫机脚踏板所受动力、阻力的力臂．

考点：
力臂的画法．菁优网版权所有
专题：
作图题；压轴题．
分析：
已知支点、动力和阻力的方向，根据力臂的画法，过支点作动力作用线和阻力作用线的垂线段，即动力臂和阻力臂．
解答：
解：过支点O分别作动力F1、阻力F2的作用线的垂线段，然后标出符号，即为所求作的动力臂和阻力臂，如图所示

点评：
会根据力臂的画法，准确作出动力臂和阻力臂，并且要求作图规范．

16．（2005•梅州）如图是安装在安全文明小区进出口的栏杆（栏杆是一根粗细均匀的圆木杆）示意图，当在A处施加一个压力F时，可将栏杆拉到如图所示位置，请在图中画出此时压力F的力臂L1，和重力G的力臂L2．

考点：
力臂的画法．菁优网版权所有
专题：
作图题；压轴题．
分析：
找出支点，从O做F的垂线段就是F的力臂，从O做G的垂线段就是G的力臂．
解答：
解：用虚线将F反向沿长，作出支点到力F作用线的垂线段，标出L1；作出支点到重力G的垂线段，标出L2．
故答案为：

点评：
力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．②确定力的作用点和力的方向，画出力的作用线．③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．

17．如图所示，杠杆在力F1、F2的作用下处于平衡状态，O为支点，l1是力F1的力臂，在图中画出F2的力臂和动力F1．

考点：
力臂的画法．菁优网版权所有
专题：
作图题．
分析：
根据力与力臂的关系进行画图，即过支点作力的作用线的垂线段；过力臂的末端作垂直于力臂的作用力．
解答：
解：过支点O作垂直于F2作用线的垂线段，即l2；过l1的末端作用垂直于l1的动力，即F1．如图所示

点评：
知道杠杆中力与力臂的关系，会根据力臂的画法作出杠杆的作用力或力臂．

18．如图所示，甲是我们常使用的指甲钳． 乙是它的示意图．请细心观察，此钳分别应用了哪些物理知识及原理．请你写出三个应用不同原理．

考点：
增大或减小摩擦的方法；杠杆的应用；增大压强的方法及其应用．菁优网版权所有
专题：
其他综合题．
分析：
解答此题需要掌握以下知识：
（1）增大压强的方法有：在压力不变的情况下，减小受力面积；在受力面积不变的情况下，减小压力．
（2）省力杠杆和费力杠杆的区分：动力臂大于阻力臂的杠杆为省力杠杆；动力臂小于阻力臂的杠杆为费力杠杆．
（3）增大摩擦的方法有：在压力不变的情况下，增大接触面的粗糙程度；在接触面的粗糙程度不变的情况下，减小压力．
解答：
解：（1）钳口很锋利，是通过减小受力面积，增大压强．
（2）钳柄上表面粗糙，是为了增大摩擦．
（3）杠杆ABC的动力臂大于阻力臂，是省力杠杆，其中C点是支点，A点是动力作用点、B点是阻力作用点．
（4）OCD和OED是费力杠杆．
答：①切断指甲，减小受力面积增大压强；
②磨平指甲，增大接触面的粗糙程度，增大摩擦
③合拢钳体费力杠杆；
④压下钳体省力杠杆．
点评：
此题难度不大，但涉及到的知识点较多，具有一定的综合性，答案具有较强的开放性．
