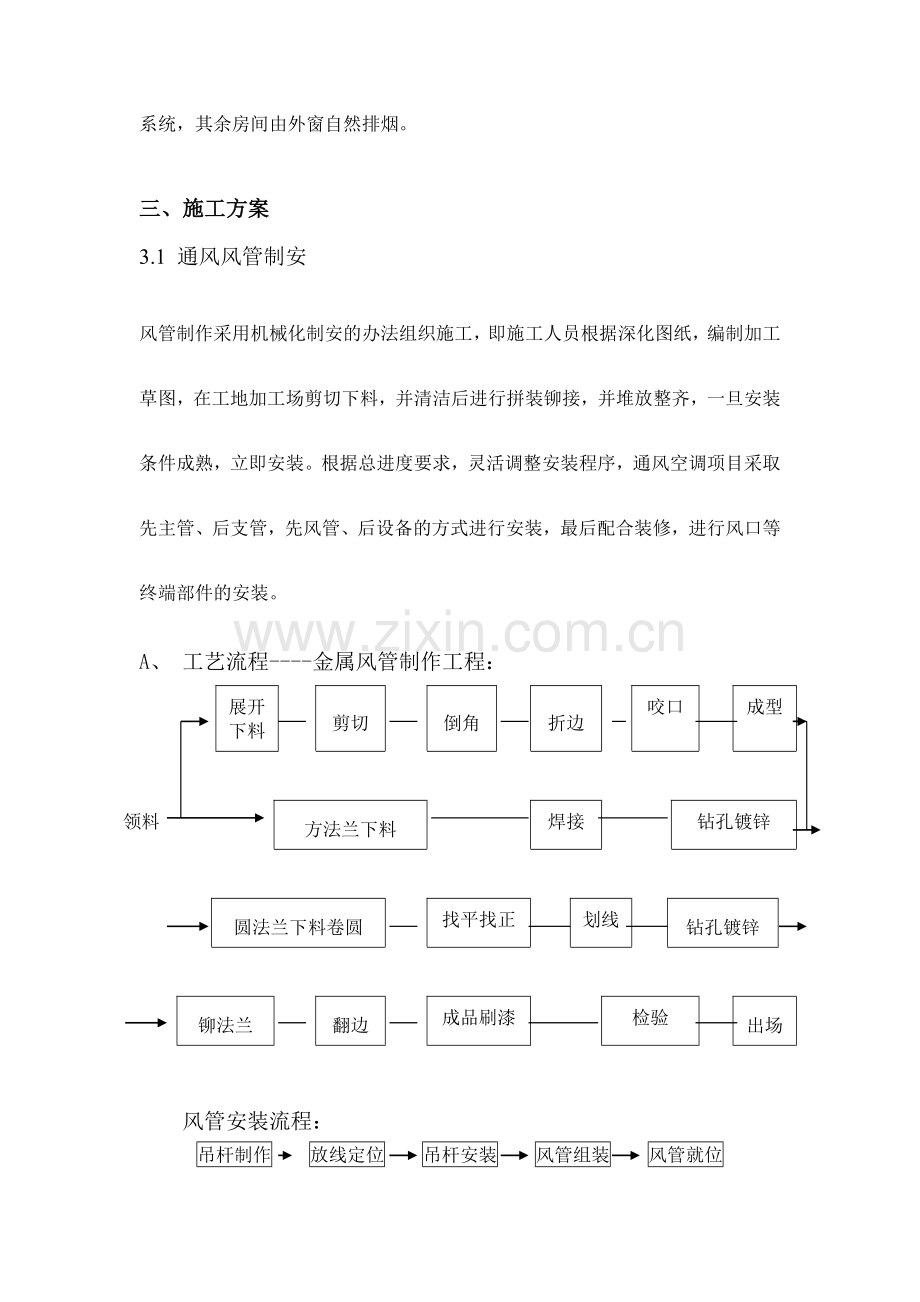

施工组织设计一、工程概况本工程地处上海市松江区，松江新城中心部位，在夏莲路与中央花园大道之间，西为西林路，东靠龙兴路。它是集办公、住宅、宾馆、商场、餐饮、娱乐为一体的高级综合小区。总建筑面积为260000m2,其中乐购超市面积20000m2，地下二层，地上办公二十层，酒店二十八层；地下一层有六级人防人员掩蔽部，地下二层为六级人防物资库。建筑高度为96.95m。二、单位工程及工程特点本施工组织设计为火灾消防排烟及人防系统工程项目。A:地下车库采用26个机械排烟（排风）系统、18个补风（送风）系统，平时排烟、排风兼用，补风、送风兼用。B：地下二层库房采用机械排烟系统，补风由车道自然补给。C：公寓办公楼、住宅楼的消防楼梯及合用前室设置加压送风。公寓走道设置机械排烟系统。D：裙房、大型超市及一层仓库设置机械排烟系统，其余零售等房间、封闭楼梯采用外窗自然排烟。一层仓库设置补风机补风，乐购由外窗自然补风。E：办公、酒店的消防楼梯及合用前室设置加压送风。酒店四层宴会（休息、会议）厅、二层大型餐厅及内走道设置机械排烟系统。除一层餐厅、裙房门厅、休息平台设置自动排烟窗外，其余由外窗自然排烟。办公接待门厅设置机械排烟系统，其余房间由外窗自然排烟。三、施工方案3.1 通风风管制安风管制作采用机械化制安的办法组织施工，即施工人员根据深化图纸，编制加工草图，在工地加工场剪切下料，并清洁后进行拼装铆接，并堆放整齐，一旦安装条件成熟，立即安装。根据总进度要求，灵活调整安装程序，通风空调项目采取先主管、后支管，先风管、后设备的方式进行安装，最后配合装修，进行风口等终端部件的安装。A、 工艺流程-金属风管制作工程：展开下料剪切倒角折边咬口成型领料方法兰下料焊接钻孔镀锌圆法兰下料卷圆找平找正划线钻孔镀锌铆法兰翻边成品刷漆检验出场 风管安装流程：吊杆制作 放线定位 吊杆安装 风管组装 风管就位B、主要施工方法及技术措施a 根据加工图放大样，画展开图，并加放咬口或搭接的余量，然后划线下料，根据使用范围选择咬口形式，咬口必须紧密，宽度均匀，咬口应平直整齐，不得有弯曲或孔洞现象，咬口处板材若出现裂纹，则不得使用。板材的拼接咬口采用单咬口，直管纵向咬缝错开，不得有十字交叉拼接缝。b 折边时，将折边线与折边机上下模具的中心重合，根据要求折成所需的角度，人工折边时，使板材上的折线与工作台上的型钢边重合，由两人分别从两端同时折压，折成所需角度后，再用打板修整，打出棱角。c 风管法兰制作：方法兰由四根角钢组焊而成，法兰的内边长尺寸需稍大于风管的外形尺寸，允许偏差1mm3mm，焊制时首先根据各种规格做标准结模，严格控制标准结模的尺寸，使同等规格的法兰误差在规范规定范围内。圆法兰加工时，先将整根角钢在冷焊法兰圆机上卷成螺旋形状后取下，然后划线断开，逐个在平台上找平找正，再焊制钻孔。法兰成型后，需进行热浸镀锌。d 风管与法兰铆接，须先进行质量检查，合格后将法兰套在风管上，管端伸出9mm左右翻边量，翻边应平整，不应遮挡住焊孔，四周要铲平，不可出现豁口，以免漏风。对管段长1200mm以上，边长大于或等于630mm和边长大于或等于800mm的保温风管均采取加固措施。铆接好的风管应进行质量检查和漏光检测，合格后方可进入吊装阶段。e 风管安装前，先按设计确定标高，根据设计和现场实际情况确定吊架，完成后刷防锈漆。吊架与钢梁固定可靠。水平管长边尺寸小于400mm，吊架间距不大于4m，大于或等于400mm，吊架间距不大于3m，且吊架不得设置在风口、阀门等处。f 法兰连接螺栓选用镀锌螺栓，吊装时应系控制绳，防止碰撞造成损坏。g 柔性短管的安装松紧适度，不得扭曲，负压段的可以紧一些，正压段的可以稍松一些。圆形风管直径或矩形风管大边长（mm）排烟风管钢板厚度（mm）法兰用料规格（mm）6300.75L253630D12501.0L3041250D20001.2L4042000D4000按设计L505-防火阀与防火墙之间的风管2.00h 管道穿墙或穿楼板处必须加上套管，套管内径应与管道保温层外径大20-30mm，套管由厚度为0.8-1.0mm的镀锌铁皮或内径合适的钢管制作。3.2 安部件装A、 工艺流程施工准备 风管开孔 (支、吊架安装) 部件安装调整处理B、 施工方法和技术措施a 通风空调系统的多叶调节阀应安装在便于操作和检修的部位，阀件安装应错开吊架位置。b 消声器、消声弯头的安装前，应检查表面是否平整，有无损伤，内部是否清洁，有无破损，接缝是否平整，安装时方向要正确，并单独设置支吊架。c 铝合金散流器、风口安装应横平竖直，表面平整，有调节和转动装置的风口安装后应保持原来的灵活程度。散流器成排安装较多，所以在风管吊装时首先应抓好吊装的标高关，风口开孔时应先拉线定位后开孔，安装时再抓好散流器的垂直度，从而保证风口散流器安装成排成线，标高一致。d防雨百叶风口在安装前配合土建留洞、预埋防腐木盒，在土建粉刷外墙时跟踪控制，确保风口平整度、水平度，安装后打上硅胶，确保风口不渗雨漏雨。e 风管及部件安装完毕后，按系统压力等级进行严密性检验、漏风量测试，并应符合规范。3.3 设备安装A、 工艺流程：施工准备基础检查减震器安装设备开箱检查吊装就位找平找正预埋螺栓二次灌浆调整检查与管道相接电机检查接线单机试车系统调试B、 施工方法和技术措施a 设备开箱应检查箱号以及包装情况，核对设备名称、型号和规格，设备有无缺件（包括备件），表面有无损坏和锈蚀等情况；随箱的技术文件资料是否齐全，各项检查后作出记录。b设备搬运时应配合起重工专人指挥，使用的工具绳索等必须符合安全要求。c 通风机安装前作产品、质量、平衡的检查，通风机的叶轮旋转后，每次均不应停留在原来的位置上，并不得碰壳，安装时应注意气流方向和翼轮转向，防止反转。d隔墙百叶窗式换气扇在洞内安装前应在土建施工时预留孔洞，安装时注意风机垂直度，在墙外侧应装防雨百叶，以免风机停止使用期间，室外的雨雪倒流入室内。安装前，配合土建对安装部位进行加强，使得屋顶风机屋顶强度能满足风机的要求，安装时要牢固可靠，螺栓连接时必须设垫片，弹簧垫圈防止脱落。安装后需进行防雨措施。e 柜式风机吊装时，吊架牢固可靠，弹簧减震器的选用正当。吊筋采用可调式螺杆，能保证风机安装的水平度f 通风机试运转前，并检查各项安全措施，盘动叶轮应无卡阻现象，供电电源相序正确后可送电试运转，持续时间不小于2小时，运转无异常振动，温升正常。四、施工部署及进度计划施工人员进场后,根据甲方提供的总进度计划,编制单位工程详细进度计划书.A:施工前准备-根据进度计划书,编制材料申报计划(包括辅材料)及所需材料进场时间,提交施工机具进场清单.B:施工人员安排-根据计划书内的施工范围,计算工程量,合理安排各施工班组劳动力.C:施工阶段-专业负责人根据计划每天下达任务、技术交底、安全交底并随时监督,发现现场施工进度与计划不符时，及时调整技术工及劳动力。下达任务时要确保每出勤工日超过3个定额工以上。工地负责人每天做好施工记录，监督施工人员上下班时间及出勤率，以保障施工进度与进度计划相同步。五、工程质量、安全生产措施和文明施工5.1质量标准、技术规范及验收规范A：严格按照设计施工图纸及设计更改图纸施工，如发现图纸与现场及规范不符时及时提交甲方商讨并得到书面确认。B：严格参照GB50243-2002施工质量验收规范、GB50098-98人防施工质量验收规范、DGJ08-88-2000民用建筑防排烟技术规程、GB50231-98机械设备安装工程施工及验收规范进行技术交底及施工。5.2安全生产措施A：遵守安全生产六大纪律、安全生产制度和明火作业规章制度。B：遵守并服从现场管理及上级各部门制定的规章制度。C：遵守本企业内部制定的各项规章制度。D：工地负责人定期对职工进行安全生产三级教育（作记录并签字），以加强法制观念、提高职工安全意识及自我保护能力。E：每天上岗前负责人对各班组职工进入安全交底，职工进入施工现场时，要熟悉施工环境，牢记各项规章制度，以便做到反违规作业、反违章操作，规范施工行为，杜绝安全事故发生。F：落实班组岗位责任制度，熟悉每职工技术能力，做到不窜岗作业。G：施工现场的安全防护设施及明禁标志不得随意拆除和破坏。5.3文明施工A：施工场地做好落手清。B：遵守仓库制度，材料按各品种规格上架堆放整齐。C：施工中同其他单位密切配合，遇到问题协商解决。
