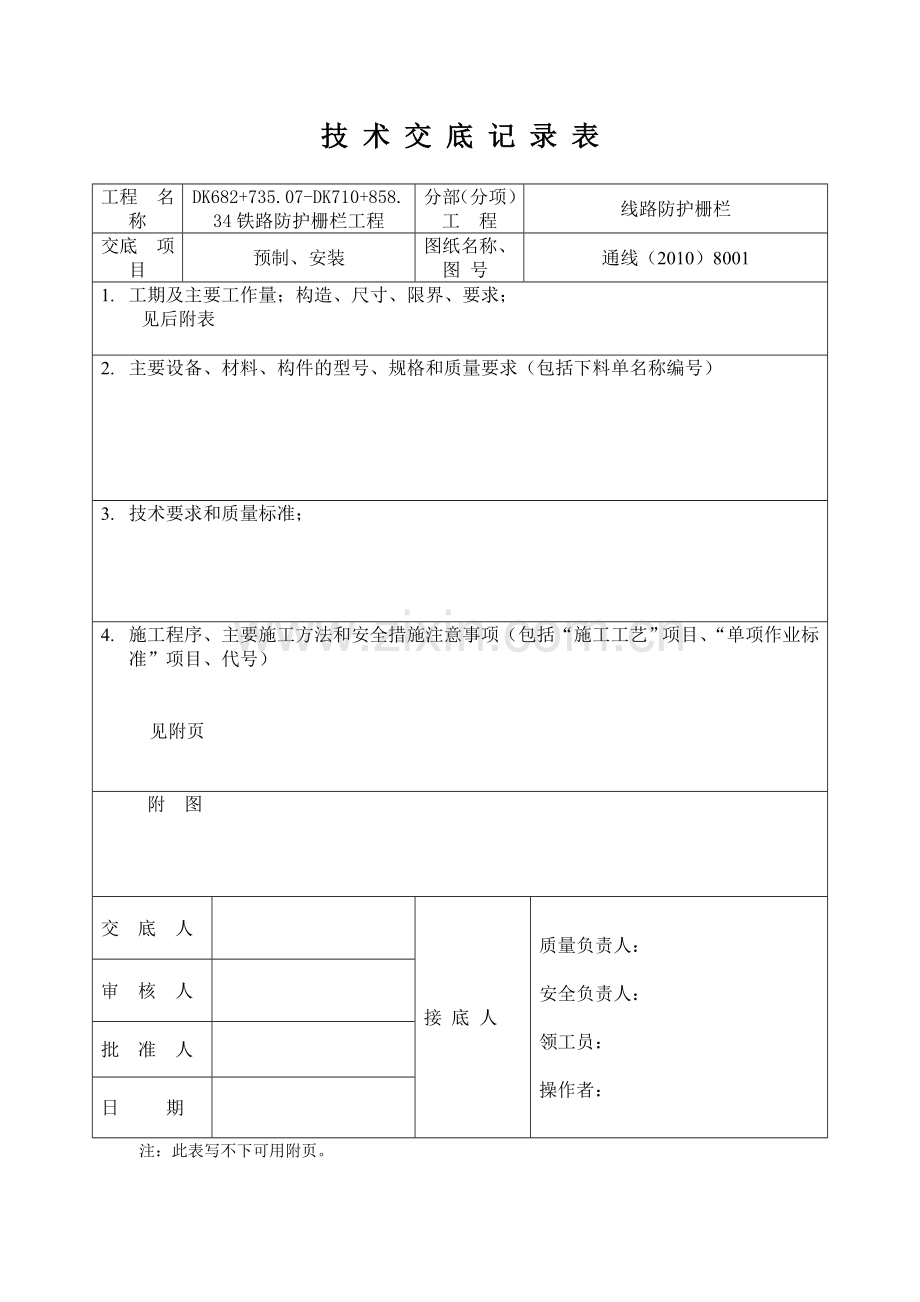

1、技 术 交 底 记 录 表 工程 名称DK682+735.07-DK710+858.34铁路防护栅栏工程分部(分项)工 程线路防护栅栏交底 项目预制、安装图纸名称、 图 号通线(2010)80011. 工期及主要工作量;构造、尺寸、限界、要求; 见后附表2. 主要设备、材料、构件的型号、规格和质量要求(包括下料单名称编号) 3. 技术要求和质量标准;4. 施工程序、主要施工方法和安全措施注意事项(包括“施工工艺”项目、“单项作业标准”项目、代号) 见附页 附 图交 底 人 接 底 人质量负责人:安全负责人:领工员:操作者:审 核 人批 准 人日 期注:此表写不下可用附页。技 术 交 底 记 录

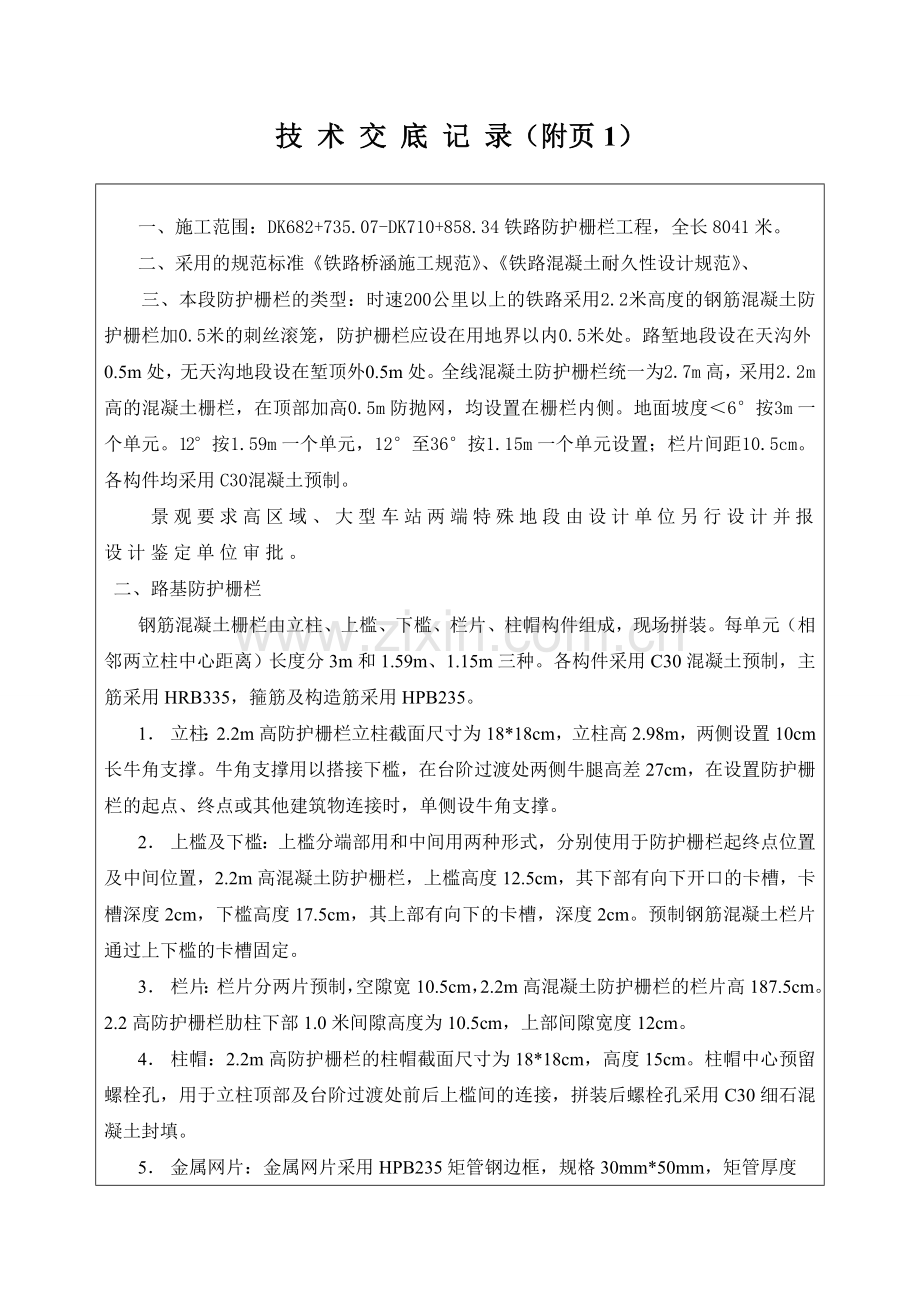

2、(附页1) 一、 施工范围:DK682+735.07-DK710+858.34铁路防护栅栏工程,全长8041米。二、 采用的规范标准铁路桥涵施工规范、铁路混凝土耐久性设计规范、 三、本段防护栅栏的类型:时速200公里以上的铁路采用2.2米高度的钢筋混凝土防护栅栏加0.5米的刺丝滚笼,防护栅栏应设在用地界以内0.5米处。路堑地段设在天沟外0.5m处,无天沟地段设在堑顶外0.5m处。全线混凝土防护栅栏统一为2.7m高,采用2.2m高的混凝土栅栏,在顶部加高0.5m防抛网,均设置在栅栏内侧。地面坡度6按3m一个单元。12按1.59m一个单元,12至36按1.15m一个单元设置;栏片间距10.5cm。
3、各构件均采用C30混凝土预制。 景观要求高区域、大型车站两端特殊地段由设计单位另行设计并报设计鉴定单位审批。 二、路基防护栅栏钢筋混凝土栅栏由立柱、上槛、下槛、栏片、柱帽构件组成,现场拼装。每单元(相邻两立柱中心距离)长度分3m和1.59m、1.15m三种。各构件采用C30混凝土预制,主筋采用HRB335,箍筋及构造筋采用HPB235。1立柱:2.2m高防护栅栏立柱截面尺寸为18*18cm,立柱高2.98m,两侧设置10cm长牛角支撑。牛角支撑用以搭接下槛,在台阶过渡处两侧牛腿高差27cm,在设置防护栅栏的起点、终点或其他建筑物连接时,单侧设牛角支撑。2上槛及下槛:上槛分端部用和中间用两种形式
4、,分别使用于防护栅栏起终点位置及中间位置,2.2m高混凝土防护栅栏,上槛高度12.5cm,其下部有向下开口的卡槽,卡槽深度2cm,下槛高度17.5cm,其上部有向下的卡槽,深度2cm。预制钢筋混凝土栏片通过上下槛的卡槽固定。3栏片:栏片分两片预制,空隙宽10.5cm,2.2m高混凝土防护栅栏的栏片高187.5cm。2.2高防护栅栏肋柱下部1.0米间隙高度为10.5cm,上部间隙宽度12cm。4柱帽:2.2m高防护栅栏的柱帽截面尺寸为18*18cm,高度15cm。柱帽中心预留螺栓孔,用于立柱顶部及台阶过渡处前后上槛间的连接,拼装后螺栓孔采用C30细石混凝土封填。5金属网片:金属网片采用HPB23
5、5矩管钢边框,规格30mm*50mm,矩管厚度技 术 交 底 记 录(附页2) 2.0mm;内部钢丝采用HPB2354.0mm高线钢丝冷拔加工,规格上抛网70mm*150mm(4.0mm)。三、立柱基础一般土质地段,地基承载力100kPa,防护栅栏立柱基础采用80*60*90cm。埋入立柱时,应严格控制好位置,定位后,用C25混凝土浇注,并保证立柱横向不移位,竖向要垂直,待基础混凝土强度达到强度70%后方可撤除支撑。 技 术 交 底 记 录(附页3) 四、 钢筋混凝土防护栅栏施工工艺及技术要求 1施工工艺 防护栅栏施工工艺图.2.技术要求及注意事项脱模时混凝土强度不得低于设计强度的70%;出厂
6、时,混凝土强度不得低于设计强度的80%。立柱及门柱截面边长误差2.5mm,高度误差10mm,立柱中预留孔位误差2.0mm。牛脚支撑及其上块状卡销的位置及尺寸误差3.0mm。上槛、下槛、栏片和柱帽的各部分尺寸误差均应2.0mm。技术交底操作人员签名单序号操作者序号操作者技 术 交 底 记 录(附页4) 金属网片成型后应整体镀锌并进行热浸塑(或喷塑)处理,镀锌量270g/,浸塑厚度0.8-1.2mm,喷塑颜色选用墨绿色。涂层应均匀,颜色一致,表面光滑,无流柱、滴瘤、粉泡、龟裂、楼铁等缺陷。网片制作精度要求:长度误差2.5mm,高度误差3.0mm。网面平整度要求:凸起及凹进值5.0mm。冷拔钢丝镀锌
7、前直径误差0.06mm;焊接网孔误差3.0mm。网片钢丝与钢丝、钢丝与矩形边框的焊接宜采用电阻焊,如用钎焊应选用合适的焊条,使变形量最小。焊接后清理焊渣。对焊接产生的变形,应进行平整处理。为保证网片自身有足够强度,网片钢丝焊接点强度大于1000N,焊接点脱落数小于4%。金属网片安装在混凝土栅栏内侧,用直径10mm,长150mm膨胀螺丝沿立柱及上下槛中心位置打孔,孔深不小于50mm,将金属网片固定,然后再每个膨胀螺丝上加防盗帽后用用螺帽拧紧,膨胀螺丝间距300mm。相邻两金属网片在安装时,将两边方管叠加后采用同一膨胀螺丝固定。3.地面间隙封闭防护栅栏安装前,应平整、压实场地,栅栏底部距离与地面间
8、隙,地面坡度10,按砖砌混凝土抹面;10地段采用C25混凝土填筑,详见“陡坡地段防护栅栏地面封闭及上部防抛网安装示意图”4. 立柱、上槛、下槛及柱帽,运输中应有保护措施,可于其间夹草席、稻草、锯沫或其它缓冲防震材料,竖向堆码层数不超过五层,高度不超过6m,钢筋混凝土防护栅栏应竖向按排放置,其中夹缓冲材料,以防碰伤。 5.防护栅栏安装要做到“严、直、齐、美”,线路封闭严实,不留间隙,沿线路方向顺直,不忽近忽远,防护栅栏顶端与下端纵向过渡平滑整齐,不忽高忽低,要求整体效果美观,避免给人凌乱感觉,安装前先整平场地,栅栏底部与地面间的距离按5cm控制不满足时应进行回填处理、并夯实。技 术 交 底 记
9、录(附页5) 技 术 交 底 记 录(附页6) 6.线路封闭方法桥头封闭:对易攀爬进入墩顶的桥梁,在高度低于3m的矮墩处应设栅栏封闭。防护栅栏结构与路基地段相同;桥头两端按包绕桥台全封闭。涵洞封闭:对于路堑式涵洞、低矮(净空2.0m)的涵洞原则上采用栅栏上绕涵洞全封闭;防护栅栏应从涵顶通过,放线时应先满足涵顶宽度要求,使涵顶防护栅栏距涵洞两侧等距,两侧应保持相同角度。对于净空2.0m填土高度2.5m的,由涵洞顶帽下缘至防护栅栏立柱间用钢筋混凝土加高翼墙,确保防护高度达到2.7m以上,宽度为18cm,详见“防护栅栏涵洞封闭参考图”。见下图。排水沟封闭:防护栅栏跨越水沟等设施时,下部应设篦子封闭,
10、详见“防护栅栏跨越水沟安装示意图。”技 术 交 底 记 录(附页7) 技 术 交 底 记 录(附页8) 排水沟封闭:防护栅栏跨越水沟等设施时,下部应设篦子封闭,详见“防护栅栏跨越水沟安装示意图”。其它封闭:放线遇建筑物、铁路设备等情况时,应采用直角拐弯形式封闭,对建筑物、设备等应根据实际情况选择放入防护栅栏以内或以外。车站、货场、正线与支线交汇等处防护栅栏应保证开口位置距封闭处200m以上。7. 防护栅栏每隔15m,栅栏设置警示标识。设置警示标识的立柱(门柱)上预制内凹的“禁止入内”字样,采用黑体字形,字高80mm,内部涂红色油漆。8. 、栏杆门设置详细施工步骤见通桥线(2012)80019. 栏杆设置一览表及数量见附页。
