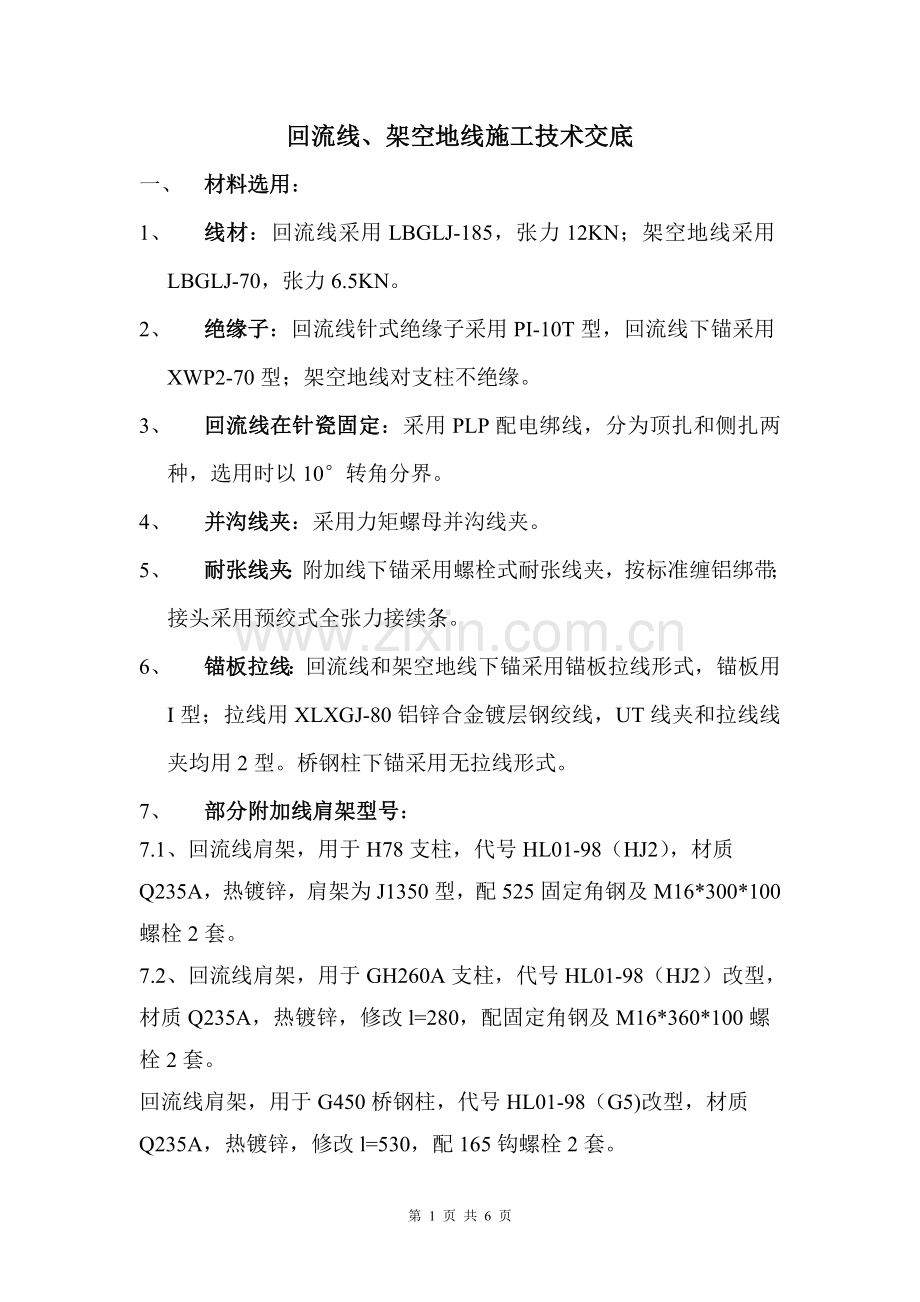

回流线、架空地线施工技术交底
一、 材料选用:
1、 线材:回流线采用LBGLJ-185,张力12KN;架空地线采用LBGLJ-70,张力6.5KN。
2、 绝缘子:回流线针式绝缘子采用PI-10T型,回流线下锚采用XWP2-70型;架空地线对支柱不绝缘。
3、 回流线在针瓷固定:采用PLP配电绑线,分为顶扎和侧扎两种,选用时以10°转角分界。
4、 并沟线夹:采用力矩螺母并沟线夹。
5、 耐张线夹:附加线下锚采用螺栓式耐张线夹,按标准缠铝绑带;接头采用预绞式全张力接续条。
6、 锚板拉线:回流线和架空地线下锚采用锚板拉线形式,锚板用I型;拉线用XLXGJ-80铝锌合金镀层钢绞线,UT线夹和拉线线夹均用2型。桥钢柱下锚采用无拉线形式。
7、 部分附加线肩架型号:
7.1、回流线肩架,用于H78支柱,代号HL01-98(HJ2),材质Q235A,热镀锌,肩架为J1350型,配525固定角钢及M16*300*100螺栓2套。
7.2、回流线肩架,用于GH260A支柱,代号HL01-98(HJ2)改型,材质Q235A,热镀锌,修改l=280,配固定角钢及M16*360*100螺栓2套。
回流线肩架,用于G450桥钢柱,代号HL01-98(G5)改型,材质Q235A,热镀锌,修改l=530,配165钩螺栓2套。

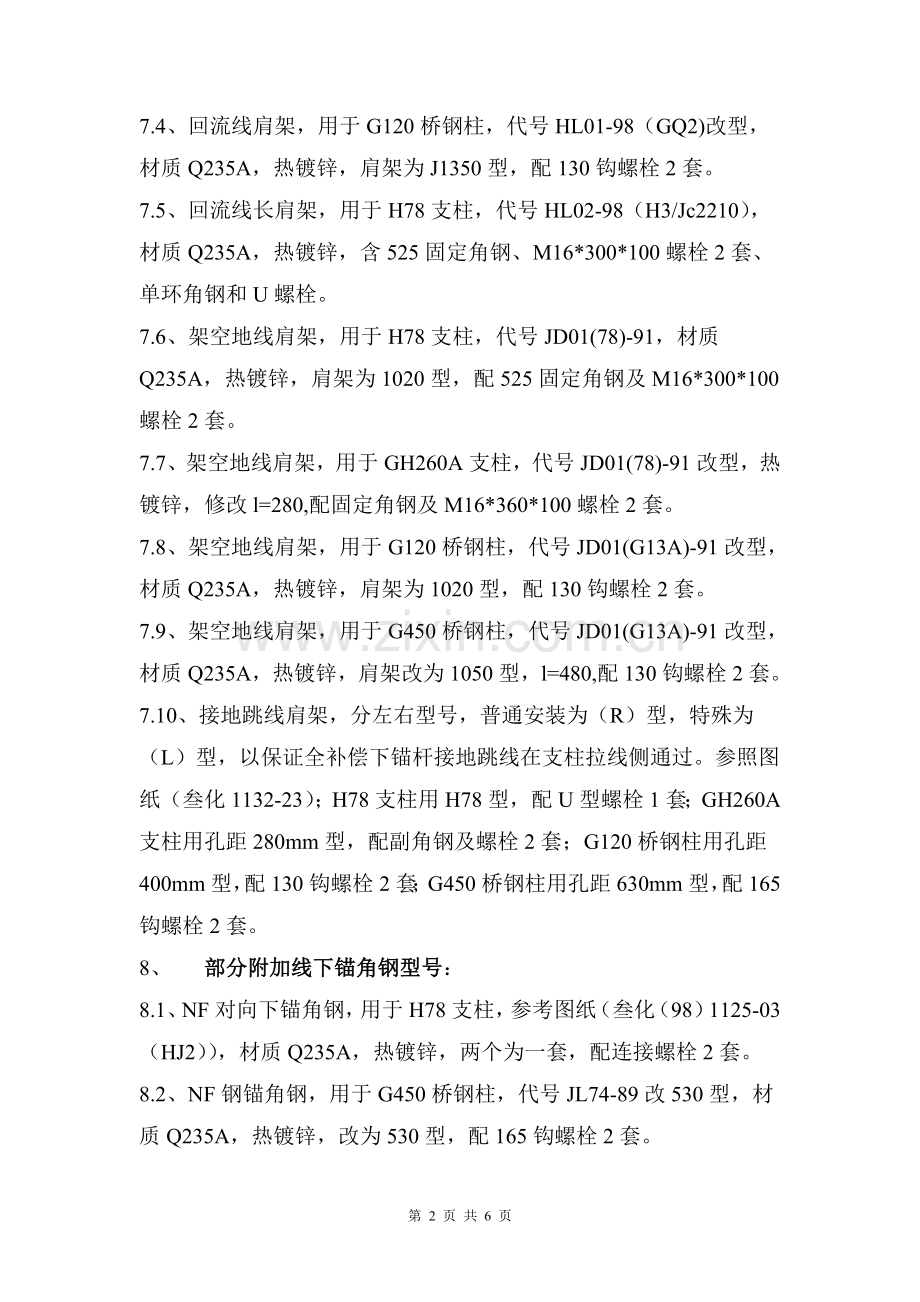

7.4、回流线肩架,用于G120桥钢柱,代号HL01-98(GQ2)改型,材质Q235A,热镀锌,肩架为J1350型,配130钩螺栓2套。
7.5、回流线长肩架,用于H78支柱,代号HL02-98(H3/Jc2210),材质Q235A,热镀锌,含525固定角钢、M16*300*100螺栓2套、单环角钢和U螺栓。
7.6、架空地线肩架,用于H78支柱,代号JD01(78)-91,材质Q235A,热镀锌,肩架为1020型,配525固定角钢及M16*300*100螺栓2套。
7.7、架空地线肩架,用于GH260A支柱,代号JD01(78)-91改型,热镀锌,修改l=280,配固定角钢及M16*360*100螺栓2套。
7.8、架空地线肩架,用于G120桥钢柱,代号JD01(G13A)-91改型,材质Q235A,热镀锌,肩架为1020型,配130钩螺栓2套。
7.9、架空地线肩架,用于G450桥钢柱,代号JD01(G13A)-91改型,材质Q235A,热镀锌,肩架改为1050型,l=480,配130钩螺栓2套。
7.10、接地跳线肩架,分左右型号,普通安装为(R)型,特殊为(L)型,以保证全补偿下锚杆接地跳线在支柱拉线侧通过。参照图纸(叁化1132-23);H78支柱用H78型,配U型螺栓1套;GH260A支柱用孔距280mm型,配副角钢及螺栓2套;G120桥钢柱用孔距400mm型,配130钩螺栓2套;G450桥钢柱用孔距630mm型,配165钩螺栓2套。
8、 部分附加线下锚角钢型号:
8.1、NF对向下锚角钢,用于H78支柱,参考图纸(叁化(98)1125-03(HJ2)),材质Q235A,热镀锌,两个为一套,配连接螺栓2套。
8.2、NF钢锚角钢,用于G450桥钢柱,代号JL74-89改530型,材质Q235A,热镀锌,改为530型,配165钩螺栓2套。
8.3、GW承锚角钢,用于H78支柱,代号JL51-89,材质Q235A,热镀锌,型号4603型,含下锚角钢、拉线角钢及连接螺栓2套。
8.4、GW无拉线夹环角钢,用于G450桥钢柱,代号JD02(460)-01-91,材质Q235A,热镀锌,型号460型,配165钩螺栓2套。
二、 技术要求:
1、 肩架及锚钢安装高度:
1.1、 架空地线平肩架及下锚角钢:砼支柱安装于距柱顶100mm处;普通桥钢柱及普通桥锚柱安装在距柱顶100mm处。
1.2、 跳线肩架:砼支柱跳线肩架安装于距轨面7.3m处,普通桥钢柱和普通桥锚柱跳线肩架安装于距轨面7.1m处,。
1.3、 回流线肩架:砼支柱安装于距轨面7.5m处,即跳线肩架以上200mm;桥钢柱安装于距轨面7.3m处,即跳线肩架以上200mm。
1.4、 隧道两侧,回流线肩架因高度差需要顺坡,顺坡后高差不大于每跨500mm。
1.5、 供电线、加强线肩架合架时采用柱顶安装,架空地线和回流线肩架相对下移约1500mm,其他形式安装高度再另行通知。
1.6、 轨面高程确定前桥钢柱安装高度基准可参照下表:
T型桥梁梁长(m)
轨顶至钢柱法兰盘距离(m)
32
4.18
24
3.68
20
3.38
16
3.18
12
2.98
2、技术注意事项:
2.1、附加导线肩架安装符合要求,安装肩架应成水平状态,施工误差为+50mm。
2.2、导线在同一截面处只有一股损伤,其损伤深度小于单股直径的1/2时导线可不作处理。
2.3、钢芯铝绞线损伤面积为导线部分截面积的5%及以下时,且强度损失小于4%时可不作处理。
2.4、导线本身有轻微松散,受力后能复原的变形可不作处理。
2.5、铝导线断股为三股及以下时,可用不小于原导线直径的铝线绑扎加固(补强),绑扎长度应超出缺陷部分30~50mm,断股在三股以上时应剪断重接;钢芯铝绞线钢芯断一股时应剪断重接;有背扣、破股等已形成不易复原的永久变形时,应剪断重接。
2.6、、导线在展放区段的各悬挂点均应采用专用放线滑轮,铝绞线、钢芯铝绞线及镀铝锌钢绞线采用铝滑轮。
2.7、本工程线材原则上整锚段提料,不考虑接头,特殊情况下一个耐张段内接头、断股补强处数为:500米锚段内为1处,500-1000米锚段时不应超过2个,1000m以上锚段时不应超过3个。
2.8、不同金属,不同规格,不同绞制方向的导线严禁在跨距内接头。
2.9、跨越铁路,一、二级,重要的通航河流时,导线不得接头。
2.10、接头位置距导线悬挂点应大于500mm。
2.11、附加线接头工艺参照预绞式全张力接续条使用说明书。
2.12、铝绞线、钢芯铝绞线、镀锌钢绞线与绝缘子及金具的固定处应缠绕铝包带,铝包带绑扎长度为200mm,铝包带规格为1mm×10mm,应一道道密贴缠绕,不得重叠,绕向应导线绕向一致。
2.13、附加导线对地面及相互距离应符合下表。
附加导线对地面及相互间距离(mm)
序号
有关情况
供电线、加强线
回流线、架空地线
1
导线在最大弛度时距地面的高度
居民区及车站站台处
7000
6000
非居民区
6000
5000
车辆、农业机械不能到达的山坡峭壁、挡土墙和岩石
5000
4000
2
导线距峭壁、挡土墙和岩石
无风时
1000
500
计算最大风偏时
300
75
3
导线跨越铁路时
跨越非电化股道时(距轨面)
7500
7500
跨越不同回路电气化股道(对承力索或无承力索时对接触线)
3000
2000
4
不同相或不同分段两导线悬挂点间距
水平排列
2400
-
垂直排列
2000
-
5
与建筑物间的最小距离
导线与建筑物间的最小垂直距离(计算最大驰度时)
4000
2500
边导线对建筑物最小水平距离(计算最大风偏时)
3000
1000
6
与铁路沿线树木之间的最小水平距离
3500
3000
2.14、并沟线夹,电连接线等作为导电连接时,并沟线夹、电连接线夹处导线不得包缠铝包带。
2.15、并沟线夹、电连接线夹与导线连接面应平整、光洁。
2.16、支柱同一侧悬挂不同线径的导线时,导线的驰度应以各自的导线驰度为准。
2.17、悬式绝缘子串悬挂角度过大时,使其瓷裙内可能有存水现象时,应将其倒装。
2.18、导线在针式绝缘子上的固定应参照PLP配电绑线使用说明书。
2.19、导线对向下锚处弓子线采用一个并沟线夹连接,线夹两头各100mm处绑扎50mm,并沟线夹统一安装在支柱来车方向并与过线瓷瓶间距300mm。
2.20、紧线时,其导线驰度应符合安装曲线规定,施工偏差为+5%~2.5%,驰度测量应在距下锚处大于1/2锚段的跨距测量,测量跨距数不应少于2个,也可取几个不同处所跨距驰度的平均值。
中铁电气化局一公司
太中银项目部
2009年8月28日
第 6 页 共 6 页
