技 术 交 底
工程名称：京山线K439+494机务段道口平改立工程 部位：引道 沈建施技—21表
交底日期
2004年3月8日
接底人

交底项目

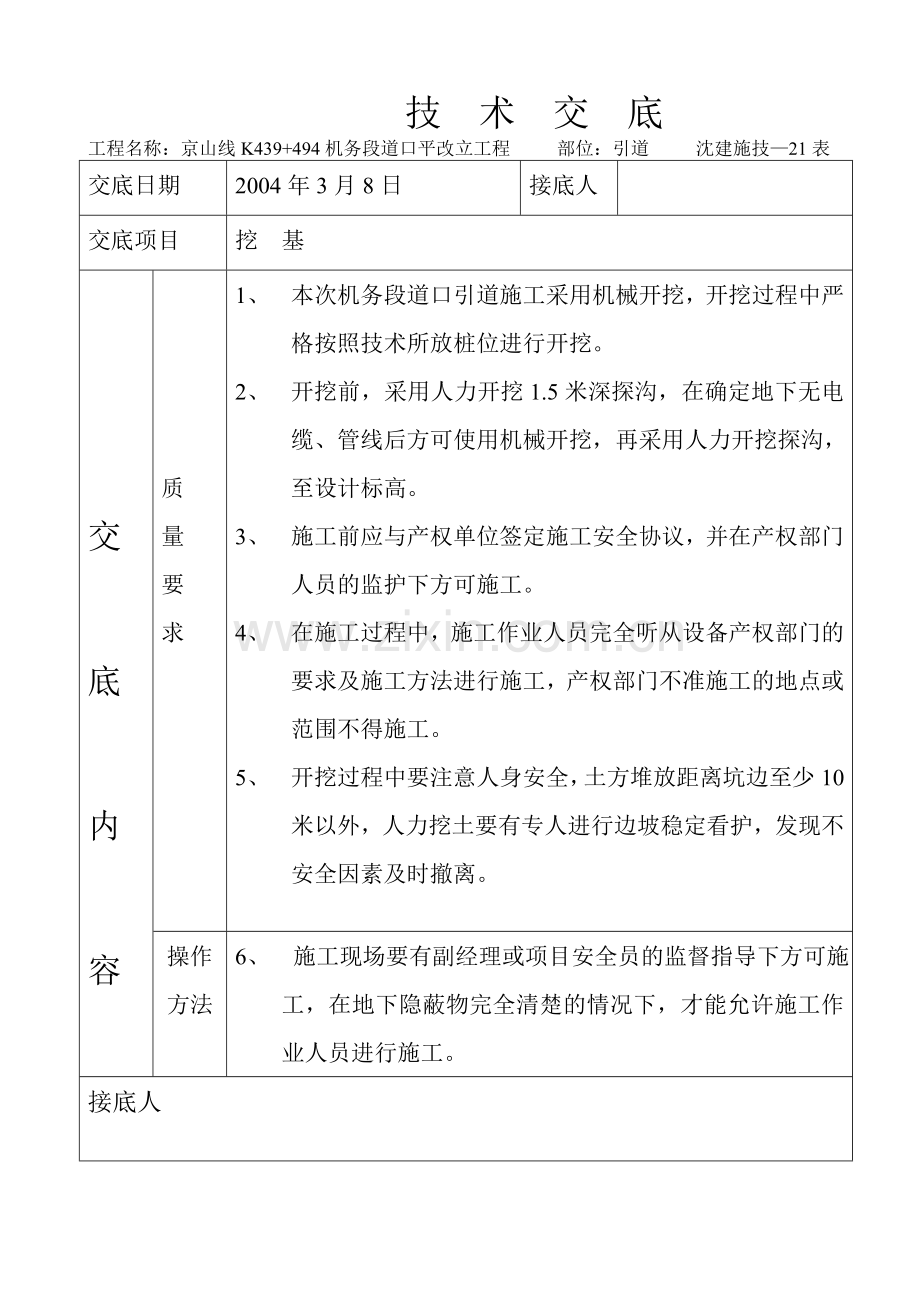

挖 基

交

底

内

容

质
量
要
求

1、 本次机务段道口引道施工采用机械开挖，开挖过程中严格按照技术所放桩位进行开挖。
2、 开挖前，采用人力开挖1.5米深探沟，在确定地下无电缆、管线后方可使用机械开挖，再采用人力开挖探沟，至设计标高。
3、 施工前应与产权单位签定施工安全协议，并在产权部门人员的监护下方可施工。
4、 在施工过程中，施工作业人员完全听从设备产权部门的要求及施工方法进行施工，产权部门不准施工的地点或范围不得施工。
5、 开挖过程中要注意人身安全，土方堆放距离坑边至少10米以外，人力挖土要有专人进行边坡稳定看护，发现不安全因素及时撤离。
操作方法
6、 施工现场要有副经理或项目安全员的监督指导下方可施工，在地下隐蔽物完全清楚的情况下，才能允许施工作业人员进行施工。
接底人

技　术　交　底

工程名称：机务段道口平改立工程　 部位：引道工程　 　沈建施技－21表
交底日期
2004年3月10日
交底人

交底项目

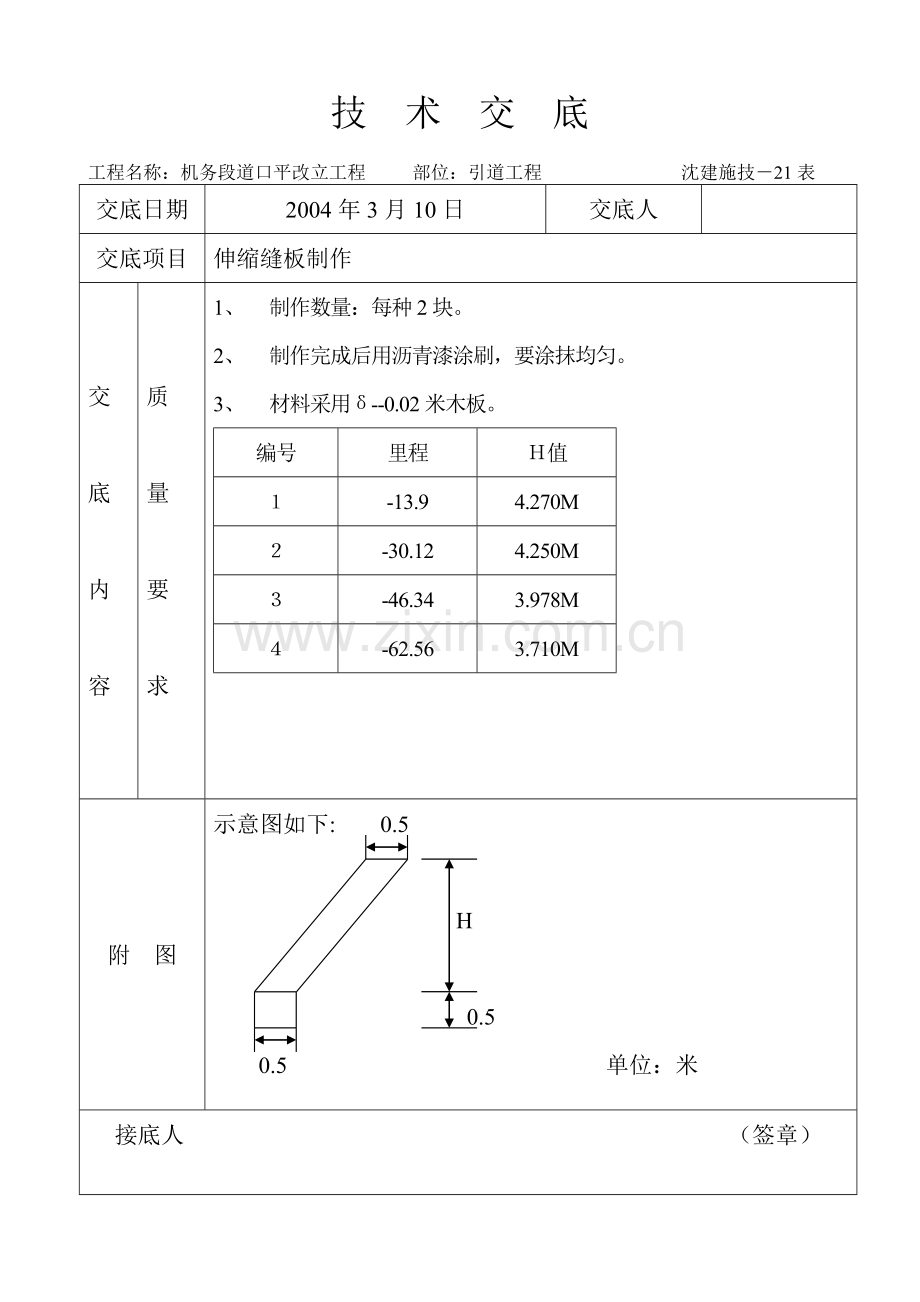

伸缩缝板制作
交

底

内

容
质

量

要

求
1、 制作数量：每种2块。
2、 制作完成后用沥青漆涂刷，要涂抹均匀。
3、 材料采用δ--0.02米木板。
编号
里程
Ｈ值
１
-13.9
4.270M
２
-30.12
4.250M
３
-46.34
3.978M
４
-62.56
3.710M

附　图
示意图如下: 0.5

H

0.5
0.5 单位：米
接底人 （签章）
技　术　交　底

工程名称：机务段道口平改立工程　 部位：轨道工程　 　沈建施技－21表
交底日期
2004年3月26日
交底人

交底项目
1—8.0米混凝土枕抽换及护轨安装
交

底

内

容
质

量
要

求
1、抽换混凝土枕时，同一时间内的作业间隔，不得少于六根轨枕。来车穿不进轨枕时，允许每隔六根轨枕有一根不穿入。
2、抽换的轨枕应与轨道中心线垂直，位置正确。
3、轨道几何尺寸及扣件、捣固、道床、等应符合各有关单项技术作业标准。
4、铺设护轮轨
（1）铺设的护轨采用50公斤/米。施工时应按图纸施工。
（2）护轨接头，应采用相同轨型的鱼尾板连接。安装4个螺栓帽应安在靠线路中心一侧。当采用裙边鱼尾板影响轮缘槽的宽度时，应将裙边锯去。其接头在靠轮缘槽的侧面不准有错牙。
（3）护轨接头接的梭头应符合设计要求。
（4）护轮轨铺设要求：在基本轨的轨距和方向正确以后，才能铺设护轨。护轨顶面高出基本轨顶面不应大于5毫米，也不应低于基本轨顶面25毫米。
（5）每股护轨应伸出桥台挡碴墙外，直轨部分的长度应不少于5米，然后弯曲会于线路中心，并将护轨端部分切成斜面联接。护轨直线段外侧（靠基本轨侧）螺旋道钉中线需向基本轨偏离锚固孔中心5毫米，护轨扣件扭距不宜过大以免砼枕遭局部伤损弯轨部分的长度不小于5米，轨端超出台尾的长度不小于2米，自动闭塞区间在护轨交会处应安装绝缘衬垫。
5、装卸搬运、更换时，防止伤损轨枕及螺栓。
6、多人作业必须统一指挥，动作协调统一，认真检查所用设备。
7、新旧轨枕的装运、更换和存放，要防止侵入建筑接近限界。
8、作业时，要有专人防护，来车及时下道避车。
9、信号楼内要有专人预告现场防护员车次、方向。以便及时作好防护。

附图

接底人

交

底

内

容
质

量

要

求
1、抽换混凝土枕时，同一时间内的作业间隔，不得少于六根轨枕。来车穿不进轨枕时，允许每隔六根轨枕有一根不穿入。
2、抽换的轨枕应与轨道中心线垂直，位置正确。
3、轨道几何尺寸及扣件、捣固、道床、等应符合各有关单项技术作业标准。
4、铺设护轮轨
3.2.7.1护轨铺设的护轨采用50公斤/米。施工时应按规范施工。
3.2.7.2护轨接头，应采用相同轨型的鱼尾板连接。安装4个螺栓帽应安在靠线路中心一侧。当采用裙边鱼尾板影响轮缘槽的宽度时，应将裙边锯去。其接头在靠轮缘槽的侧面不准有错牙。
3.2.7.3护轨接头接的梭头应符合设计要求。
3.2.7.4护轮轨铺设要求：在基本轨的轨距和方向正确以后，才能铺设护轨。护轨顶面高出基本轨顶面不应大于5毫米，也不应低于基本轨顶面25毫米。
3.2.7.5每股护轨应伸出桥台挡碴墙外，直轨部分的长度应不少于5米，然后弯曲会于线路中心，并将护轨端部分切成斜面联接。护轨直线段外侧（靠基本轨侧）螺旋道钉中线需向基本轨偏离锚固孔中心5毫米，护轨扣件扭距不宜过大以免砼枕遭局部伤损弯轨部分的长度不小于5米，轨端超出台尾的长度不小于2米，自动闭塞区间在护轨交会处应安装绝缘衬垫。
接底人
（签章）

技　术　交　底

工程名称：机务段道口平改立工程　 部位：路基工程　 　沈建施技－21表
交底日期
2004年3月26日
交底人

交底项目
1—8.0米涵洞抽换混凝土枕
交

底

内

容
质

量

要

求
1、2、垫层分为两层，底层为150MM厚的碎石，上层为150MM厚的M5水泥砂浆。
3、路面1-6米与1-8米间宽度为8米，砼采用C25等级，路面厚度180MM，采购商品砼进行施工。路面施工先进行一半施工，即先施工4米宽，然后再施工另外的4米。
4、施工方法：（1）、砂浆垫层与砼灌注接续进行，即模板支立完后，进行砂浆垫层铺设然后进行砼灌注。
（2）、砼先用振捣棒振捣完后，再用平板式振捣器振捣找平，然后用碾子碾压，达到设计标高和平整度。
5、砼施工完后应用塑料布覆盖进行养生，并达到设计强度后方可放行车辆。
