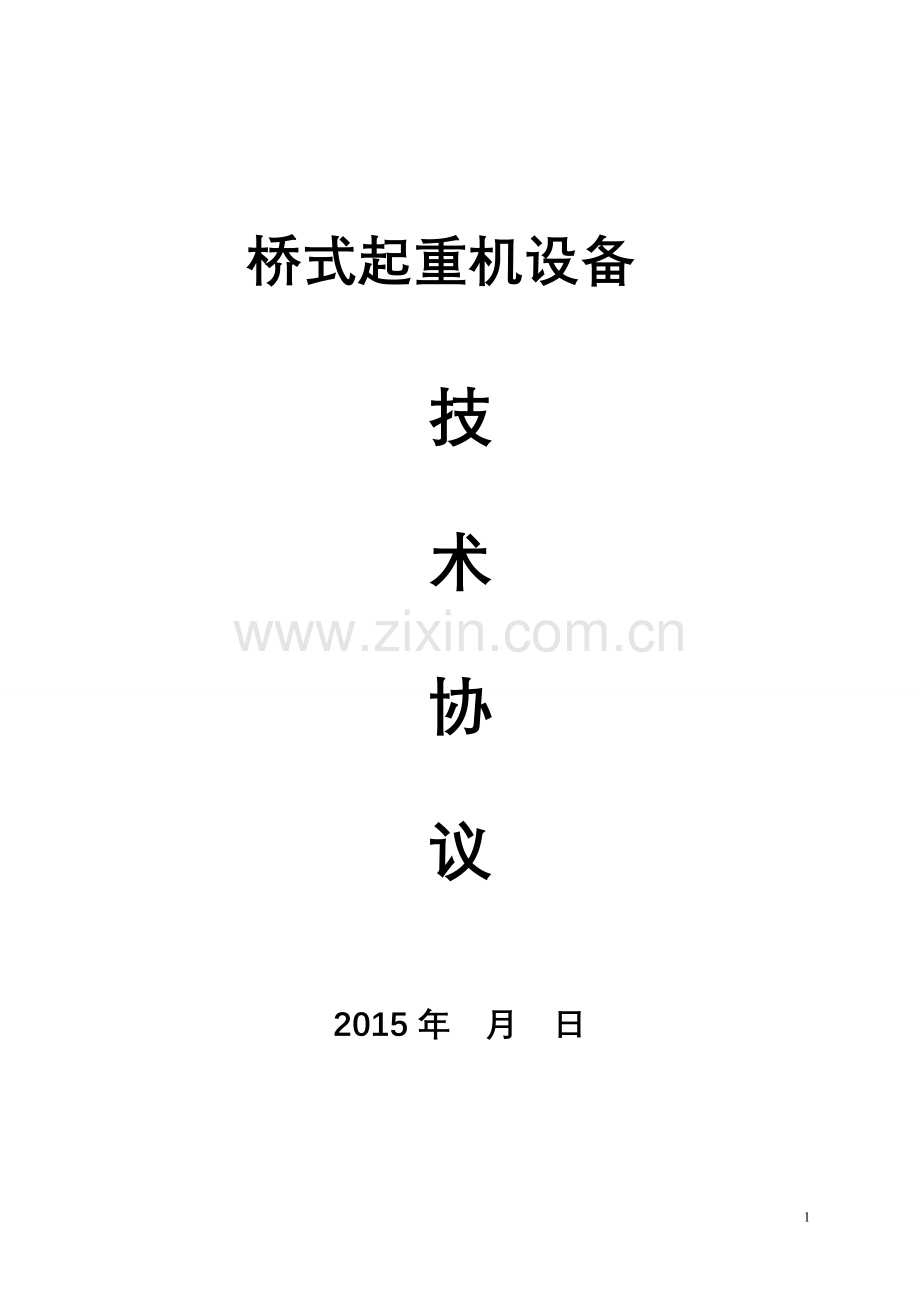

桥式起重机设备

技

术

协

议

2015年 月 日

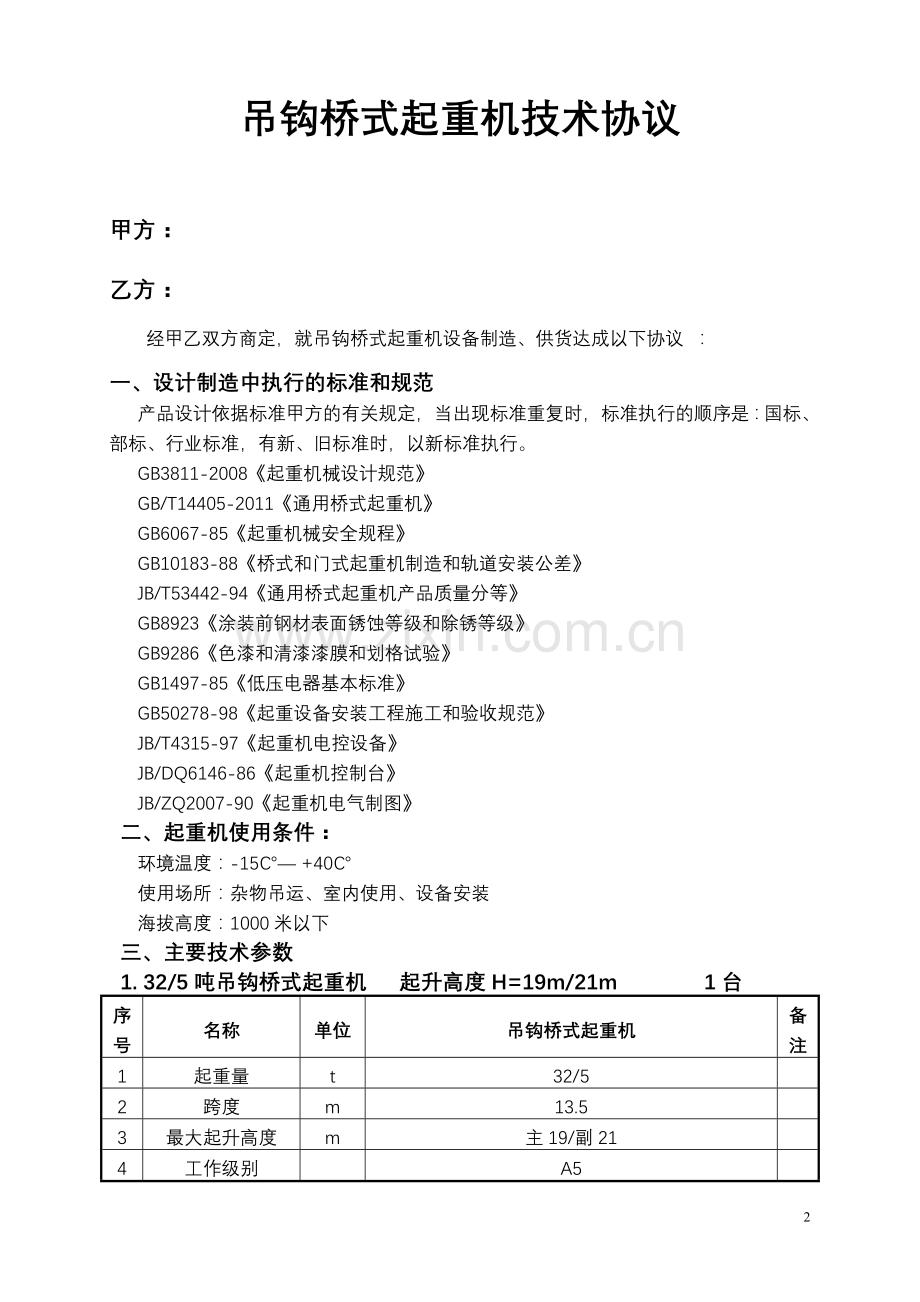

吊钩桥式起重机技术协议
甲方：
乙方：
经甲乙双方商定，就吊钩桥式起重机设备制造、供货达成以下协议 ：
一、设计制造中执行的标准和规范
产品设计依据标准甲方的有关规定，当出现标准重复时，标准执行的顺序是：国标、部标、行业标准，有新、旧标准时，以新标准执行。
GB3811-2008《起重机械设计规范》
GB/T14405-2011《通用桥式起重机》
GB6067-85《起重机械安全规程》
GB10183-88《桥式和门式起重机制造和轨道安装公差》
JB/T53442-94《通用桥式起重机产品质量分等》
GB8923《涂装前钢材表面锈蚀等级和除锈等级》
GB9286《色漆和清漆漆膜和划格试验》
GB1497-85《低压电器基本标准》
GB50278-98《起重设备安装工程施工和验收规范》
JB/T4315-97《起重机电控设备》
JB/DQ6146-86《起重机控制台》
JB/ZQ2007-90《起重机电气制图》
二、起重机使用条件：
环境温度：-15℃— +40℃
使用场所：杂物吊运、室内使用、设备安装
海拔高度：1000米以下
三、主要技术参数
1. 32/5吨吊钩桥式起重机 起升高度H=19m/21m 1台
序号
名称
单位
吊钩桥式起重机
备注
1
起重量
t
32/5

2
跨度
m
13.5

3
最大起升高度
m
主19/副21

4
工作级别

A5

5
速度
起升
主
m/min
7.5

副
19.5

小车运行
42.4

大车运行
87.6

6
电机
起升
主
Type
kw
YZR280S-10/42

副
YZR180L-6/17 17

小车运行
YZR160M2-6/8.5

大车运行
YZR160L-6/2X11

7
起重机最大宽度
mm
6474

大车轮距
mm
4650

小车轨距
mm
2500

大车轨面至起重机顶部
mm
2345

大车轨面至驾驶室底部
mm
2524

缓冲器高度
mm
940

驾驶室侧吊钩至轨道中心尺寸
mm
主2050

mm
副1070

滑线侧吊钩至轨道中心尺寸
mm
主1700

mm
副2680

8
重量
小车
t
10.87

总重
t
29.037

9
最大轮压
KN
250

10
大车钢轨

QU70

11
电源

三相交流380V50HZ

12
操作形式

司机室操作，要求闭式司机室，司机室布置在滑线对侧，开门方向：暂定

13
小车供电方式

软电缆供电，电缆采用扁电缆

14
大车供电方式

角钢滑线、硬滑块

15
设备颜色

橘红

2. 32/5吨吊钩式起重机 起升高度H=32m/33m 1台
序号
名称
单位
吊钩桥式起重机
备注
1
起重量
t
32/5

2
跨度
m
13.5

3
最大起升高度
m
主31/副33

4
工作级别

A5

5
速度
起升
主
m/min
7.5

副
19.5

小车运行
42.4

大车运行
87.6

6
电机
起升
主
Type
kw
YZR280M-8/55 55

副
YZR180L-6/17

小车运行
YZR160M1-6/8.5

大车运行
YZR160M2-6/2X11

7
起重机最大宽度
mm
7674

大车轮距
mm
5850

小车轨距
mm
3700

大车轨面至起重机顶部
mm
2345

大车轨面至驾驶室底部
mm
2524

缓冲器高度
mm
940

驾驶室侧吊钩至轨道中心尺寸
mm
主2050

mm
副1070

滑线侧吊钩至轨道中心尺寸
mm
主1700

mm
副2680

8
重量
小车
t
13.1

总重
t
32.26

9
最大轮压
KN
265

10
大车钢轨

QU70

11
电源

三相交流380V50HZ

12
操作形式

司机室操作，要求闭式司机室，司机室布置在滑线对侧，开门方向：暂定

13
小车供电方式

软电缆供电，电缆采用扁电缆

14
大车供电方式

角钢滑线、硬滑块

15
设备颜色

橘红

3. 5吨电动单梁起重机 1台
序号
名称
单位
电动单梁起重机
备注
1
起重量
t
5

2
跨度
m
13.5

3
最大起升高度
m
18

4
工作级别

A3

5
速度
起升
主
m/min
8

小车运行
20

大车运行
20

6
电机
起升
主
Type
kw
锥形电机7.5kw

小车运行
0.8

大车运行
2X0.8

7
起重机最大宽度
mm
3000

大车轮距
mm
2500

大车轨面至起重机顶部
mm
660

非滑线侧吊钩至轨道中心尺寸
mm
841.5

滑线侧吊钩至轨道中心尺寸
mm
1310

总重
t
3.498

8
最大轮压
KN
35.7

9
大车钢轨

10
电源

三相交流 380V 50HZ

11
操作形式

地操 36v

12
小车供电方式

3*6电缆

13
大车供电方式

角钢滑线、硬滑块

14
设备颜色

橘红

四、供货范围
1、QD型通用桥式起重机32/5t×13.5m A5 主副起升高度H=19m /21m
（数量1台）
序号
名称
规格
数量
备注
1
桥架
32/5t；跨度13.5m；级别A5
1套

2
小车
32/5t；级别A5；起升高度16/18m
1套

3
吊钩组
32t吊钩组；5t吊钩组
1套

4
钢丝绳
22NAT6X19W+FC-1670
14NAT6X19W+FC-1670
各1套

5
司机室
闭式
1套
方向
6
电气控制部分
32/5t；跨度13.5m；级别A5
1套
电器控制柜、电缆线、开关等
7
附件
32/5t；跨度13.5m；
1套
栏杆、梯子、缓冲器、小平台、小车导电竖架、小车导电工字钢等

2、QD型通用桥式起重机32/5t×13.5m A5 主副起升高度H=32m /33m
（数量1台）
序号
名称
规格
数量
备注
1
桥架
32/5t；跨度13.5m；级别A5
1套

2
小车
32/5t；级别A5；起升高度32/33m
1套

3
吊钩组
32t吊钩组；5t吊钩组
1套

4
钢丝绳
22NAT6X19W+FC-1670
14NAT6X19W+FC-1670
各1套

5
司机室
闭式
1套
方向
6
电气控制部分
32/5t；跨度13.5m；级别A5
1套
电器控制柜、电缆线、开关等
7
附件
32/5t；跨度13.5m；
1套
栏杆、梯子、缓冲器、小平台、小车导电竖架、小车导电工字钢等

3、LD型电动单梁起重机5t×13.5m A3 起升高度 h=18m 数量1台
序号
名称
规格
数量
备注
1
桥架
5t；跨度13.5m；级别A3
1套

2
电动葫芦
CD5-18D
1台
1.南京特种电机厂
2.配超载限制器
3
吊钩组
5t吊钩组
1套

4
钢丝绳
D-6X37+1-15-200I
1套

6
电气控制部分
5t；跨度13.5m；级别A3
1套
3X6电缆线、开关等

五、供货备件及工具
1、32/5备品备件如下表：
序号
名称
规格型号
数量
生产厂家
备注
1
制动片
Φ200
1付
焦作制动器厂

2
制动片
Φ300
3付

3
制动片
Φ400
1付

2、 5吨电动单梁配品配件
序号
名称
规格型号
数量
生产厂家
备注
1
制动环
CD5t
1付
焦作制动器厂

2
内六方扳手

1套

3
剥皮钳

1把

3、 32/5专用工具如下表各一套
序号
名称
规格型号
数量
生产厂家
备注
1
力矩板手

1套
新乡市工具厂

2
注油器

1把

3
剥皮钳

1把

六、主要配套件型号规格及制造厂商
1. 32/5吨吊钩桥式起重机 起升高度H=19m/21m
项目
名称
规格
数量
生产厂家
电机
大车运行电机
YZR160M2-6/2×8.5
2
南京特种电机厂、无锡新大力
小车运行电机
YZR160M1-6/6.3
1
副起升电机
YZR180L-6/17
1
主起升电机
YZR280S-10/42 55
1
减速器
大车运行减速器
ZQ400-23.34-1/2
2
泰兴、泰隆减速机厂
小车运行减速器
ZSC600-27.3-1
1
主起升减速器
ZQ850-40.17-3CA
1
副起升减速器
ZQ500-31.5-3CA
1
制动器
大车运行制动器
YWZ4-200/25
2
焦作制动器厂
小车运行制动器
YWZ4-200/25
1
主起升制动器
YWZ4-400/90
1
副起升制动器
YWZ4-300/45
1
超载限制器
主起升超载限制器
QCX-2B 32/5t
1
常州常欣
副起升超载限制器
QCX-2B 10 t
1
电器元件

正泰
钢材
武钢、邯钢、安钢、包钢

联动台
天水长控、山东鱼台华鲁开关厂

吊钩
广东韶关锻造总厂

钢丝绳
石嘴山钢丝绳厂、贵州钢丝绳厂

轴承
洛轴、瓦轴、哈轴

电线
天津电缆总厂

电缆
天津电缆总厂

天车配置：三台天车除轨道、滑线以外，其余全部由设备厂家配备。乙方负责三台起重机设备安装，并由技术监督局验收、发证后交甲方运行。（技术监督局验收时，甲方提供天车检验时的吊物）

七、设备结构特点及技术要求
1、电气技术要求
起重机的电气部分由三大部分组成：主电路、控制电路、照明及信号电路，各部分的性能分别叙述如下：
(1) 主电路配有总断路器，对各机构电机进行过载和短路保护， 还可以作紧急断开总电路用。
(2) 控制线路特点：
a、系统配有总接触器，在主接触器控制回路中，配备断错相保护器； 起升机构过流采用独立保护，其它机构还串有过流继电器辅助触点及舱门开关，以保证故障（过流）跳闸和门被打开的情况下，断开总接触器进行保护，并可以实现失压保护。
b、各个机构均设有过流继电器，对每台电动机进行过流保护， 电动机一旦出现过流现象，将自动切断总电路，电动机停止运转，只有在控制器回零后，电动机才能重新起动。加装急停开关。（事故情况下，可以紧急停机）
c、各个机构均设有行程限位保护，当机构运行到限位位置时， 电动机将不再继续运转，但是电动机可以向反方向运转。
d、主起升机构均设有超载限制保护，当达到90%额定起重量时，自动声光报警，当达到105%额定起重量时，自动切断电源。
(3)、信号电路包括有电铃、大车行走自动声光报警，备用的220V电源插座、检修用低压。（36v）插座。
2、主要材料及零部件特征
(1) 主要板材材质：主梁、端梁、小车架采用Q235-B；其余采用Q235-A。
车轮材料：采用ZG230-450，踏面硬度≥HB330-380，硬度层深度1.5mm。
卷筒材料：铸钢。
吊钩材料：采用20#锻钢，并配置防脱勾装置2个。
减速机：采用ZQ型、ZSC型起重机专用减速机。
电动机： 采用YZR型系列起重机及冶金专用绕线转子三相异步高效节能电动机。
制动器：采用YWZ4型系列制动器。
(2) 机构件表面经预处理，涂两层防锈漆、两层面漆，涂装要求按照JB/T64060.2－92标准。
八 、技术特点
（1）主梁上、下盖板及腹板的拼接焊缝按GB进行超声波或射线探伤检查。
（2）焊接件钢板下料前，进行机械抛丸除锈处理，中、厚板采用数控切割下料。重要钢板进行超声波探伤检查。
（3）重要贴角焊缝、重要对接焊采用埋弧自动焊机焊接，并对其进行无损探伤检验。
（4）锻造吊钩装置
锻造吊钩严格按GB10051设计计算，材料为DG20，吊钩及滑轮组的零件均按等寿命设计。滑轮组、吊钩横梁等承载件均进行无损探伤检查。
（5）安全联锁装置
安全联锁装置严格按照GB6067－85《起重机安全规程》要求执行。
起升机构及运行机构选用交流制动器。
起重机大小车缓冲器为聚氨酯缓冲器，冲击小，从面可延长起重机寿命。
传动机构外露的高速运动件设有活动的网格保护罩。
（6）钢丝绳，采用GB8918的左右交互捻，线接触优质钢丝绳，其安全系数严格按照《起重机设计规范》执行。
九、材料与配套件入厂检验
1、材料入厂复检
乙方保证所用材料来自本协议约定的制造商。对入厂原材料要严格检验，入库前不仅要验收材料的原始合格凭证，并进行抽样理化性能检验，合格后方可入库。
2、质量检查
2.1质量检查的依据是：制造图纸〈包括设计修改通知〉、本合同文件"技术条款"及有关规范和标准。
2.2乙方应推行全面质量管理，建立起重机制造全过程的质量保证体系，确保产品质量，乙方的质量检查部门负责检测、试验和质量检查工作，并做好记录、试验报告和质量检查报告，供甲方抽查。
十、竣工资料
乙方在设备安装验收完毕后，提供如下表资料交付甲方。
序号
资料名称
份数
备注
1
产品合格证
1

2
产品随机图纸
6

3
产品装箱单
1

4
产品安装使用维护说明书
2

5
主要配套件合格证
1

6
主要焊缝探伤检查报告
1

7
技术监督局出厂监督检验证书
1

8
起重机安装方案书
1

9
邯郸市市技术监督局开工告知书
1

10
安装完毕自检记录（起重机部分）
1

11
安装完毕自检记录（轨道部分）
1

12
安装完毕自检记录（滑线部分）
1

13
邯郸市技术监督局特种设备检验报告书
2

14
邯郸市技术监督局特种设备使用许可证
1

十一、起重机标志
1、在起重机主梁跨中居外位置设置明显的吨位牌，吨位牌上应标出：额定起重量、制造厂名和厂标、安全标志。
2、铭牌
铭牌应牢固地固定在设备上和任何其他辅助设备的主要部件上醒目的位置。
铭牌牌至少包含以下内容：
制造厂名
额定起重量、起升高度、工作制度
起重机总重、小车重量：
大车小车运行速度
主钩、副钩起升速度
出厂日期、编号
十二、包装与运输
1、设备除主梁、端梁、小车不适合包装需采用裸装以外，其它散件应采用装箱包装。
2、所有包装箱在运输过程中和保管期间均应防水、防腐、防丢失、防止杂物进入包装箱内。
3、运输
采用专用汽车运输。运输责任见商务合同。
4、起重机到达甲方现场后的卸货费用由乙方负责。
十三、现场安装
1、乙方具有相应的50t以上《中华人民共和国特种设备安装改造维修许可证》；同时具有专业的起重机械施工安装队伍，安装人员均持有《特种设备操作证》；同时有多次的施工经历与经验。
2、设备运到现场后，乙方参与甲方开箱验货。
3、乙方进行安装前办理相关手续。
4、乙方进入工地前调查施工现场的实际情况，制订施工方案，安排施工人员，并组织施工人员进行技术与安全交底，熟悉技术规程和安全规程，为各工种协调结合，力争安全、连续、均衡施工。
5、现场安装后检验验收
乙方负责起重机的安装。安装调试完毕后，进行现场试验；合格后，提请当地技术监督局进行监督检验，乙方负责办理使用许可证。
6、起重机安装过程中的吊车费用，由乙方负责。
十四、质量保证承诺
1、设备的设计和制造保证符合现执行的国家标准全部指标，进行设计和制造。
2、设计和制造的全过程，确保在ISO9001质量体系标准的控制内进行。
3、制造所需的原材料和外购配套件，确保为复合本协议要求，本协议没要求时要确保配套件为国家名优产品。
4、制造过程中的全部检验记录、完整无误，供甲方随时抽检。
十五、服务承诺
1、质保期1年（从设备安装调试验收合格后、正常投用开始计），在产品质量保期内，因乙方制造所产生的产品质量问题，由乙方免费负责修理、更换。
2、从设备投运开始之日起，在质保期内乙方将根据甲方的要求，进行服务，并将定期进行质量走访。
3、对非甲方责任造成的设备损坏，乙方免费提供配件并进行修理。
4、乙方长期优惠提供设备易损件供应义务。
5、设备如发生质量问题，可按甲方通知24小时内方派人到达现场。
十六、其它
1、交货期： 年 3月10 日前到货， 年3月20日前交付使用。
2、以上条款，双方应严格执行，其它未尽事宜经双方协商解决。
3、本协议一式三份，甲方二份，乙方一份。
4、双方签字或盖章生效。
甲方： 乙方：

签字（盖章）: 签字（盖章）:
