土地平整工程、农田水利工程、生产道工程施工组织设计1.doc

上传人:xrp****65 文档编号:5760489 上传时间:2024-11-19 格式:DOC 页数:65 大小:454.50KB
下载 相关 举报
土地平整工程、农田水利工程、生产道工程施工组织设计1.doc_第1页
第1页 / 共65页
土地平整工程、农田水利工程、生产道工程施工组织设计1.doc_第2页
第2页 / 共65页
土地平整工程、农田水利工程、生产道工程施工组织设计1.doc_第3页
第3页 / 共65页
土地平整工程、农田水利工程、生产道工程施工组织设计1.doc_第4页
第4页 / 共65页
土地平整工程、农田水利工程、生产道工程施工组织设计1.doc_第5页
第5页 / 共65页
点击查看更多>>
资源描述

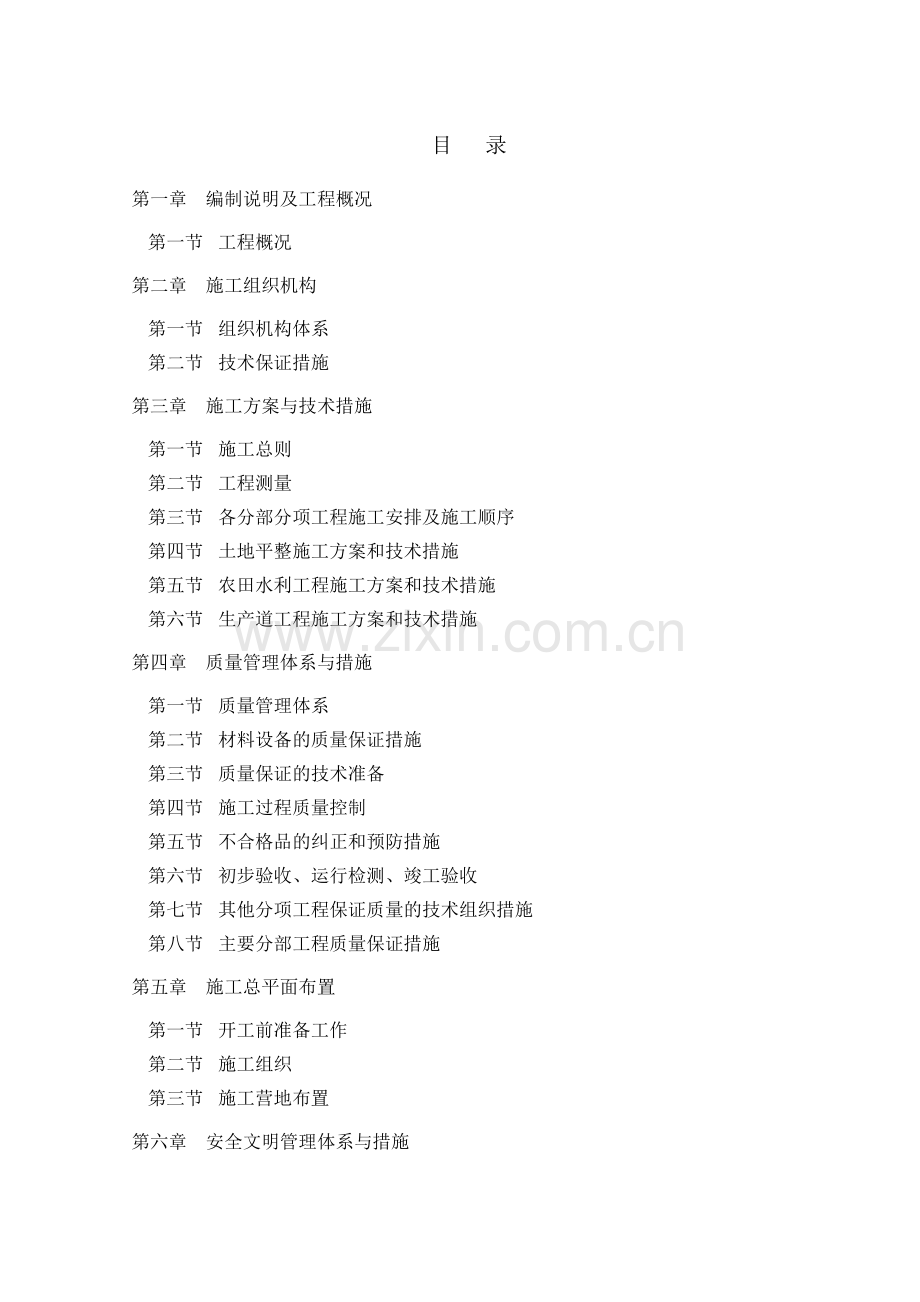

1、目 录第一章 编制说明及工程概况第一节 工程概况第二章 施工组织机构第一节 组织机构体系第二节 技术保证措施第三章 施工方案与技术措施第一节 施工总则第二节 工程测量第三节 各分部分项工程施工安排及施工顺序第四节 土地平整施工方案和技术措施第五节 农田水利工程施工方案和技术措施第六节 生产道工程施工方案和技术措施第四章 质量管理体系与措施第一节 质量管理体系第二节 材料设备的质量保证措施第三节 质量保证的技术准备第四节 施工过程质量控制第五节 不合格品的纠正和预防措施第六节 初步验收、运行检测、竣工验收第七节 其他分项工程保证质量的技术组织措施第八节 主要分部工程质量保证措施第五章 施工总平面

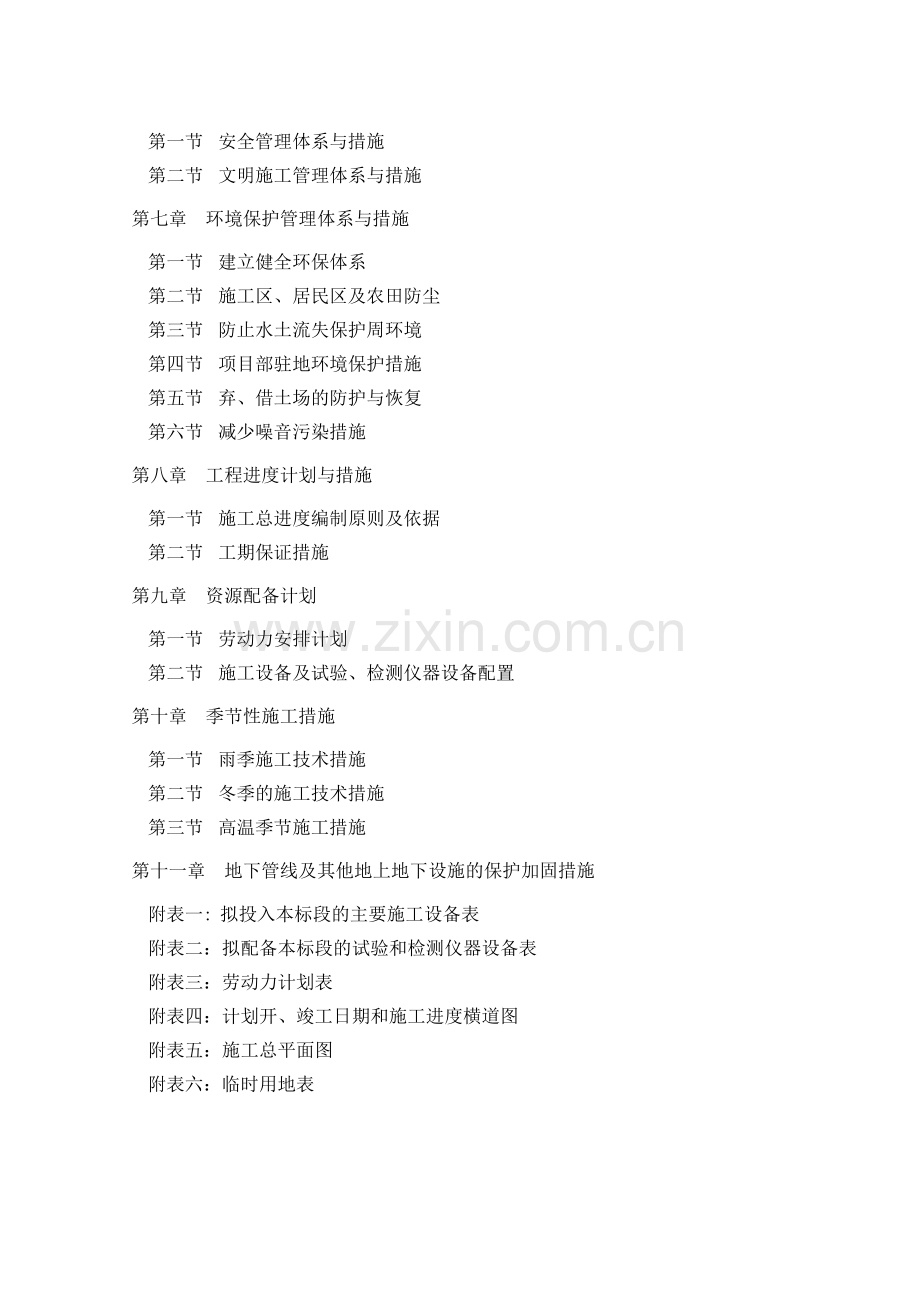

2、布置第一节 开工前准备工作第二节 施工组织第三节 施工营地布置第六章 安全文明管理体系与措施第一节 安全管理体系与措施第二节 文明施工管理体系与措施第七章 环境保护管理体系与措施第一节 建立健全环保体系第二节 施工区、居民区及农田防尘第三节 防止水土流失保护周环境第四节 项目部驻地环境保护措施第五节 弃、借土场的防护与恢复第六节 减少噪音污染措施第八章 工程进度计划与措施第一节 施工总进度编制原则及依据第二节 工期保证措施第九章 资源配备计划第一节 劳动力安排计划第二节 施工设备及试验、检测仪器设备配置第十章 季节性施工措施第一节 雨季施工技术措施第二节 冬季的施工技术措施第三节 高温季节施工

3、措施第十一章 地下管线及其他地上地下设施的保护加固措施附表一: 拟投入本标段的主要施工设备表附表二:拟配备本标段的试验和检测仪器设备表附表三:劳动力计划表附表四:计划开、竣工日期和施工进度横道图附表五:施工总平面图附表六:临时用地表第一章 编制说明及工程概况第一节 工程概况项目名称:大英县蓬莱镇(高桐村)土地整理项目。项目业主:大英县国土资源局。建设地点:大英县蓬莱镇高桐村。项目建设内容:土地平整工程、农田水利工程、生产道工程。计划工期:100日历天。质量要求:按施工设计符合国家现行工程施工质量验收规范一次性验收合格。工程概况:项目区位于蓬莱镇高桐村,土地平整工程共2228.46亩,包括坡改梯

4、、格田整理、田坎硬化、水田整理、旱地整理、宅基地整理;农田水利工程包括排灌工程、水工建筑物;田间道路工程包括道路、涵管、生产桥盖板等工程。第二节 编制说明一、编制依据(一)招标人提供的大英县蓬莱镇(高桐村)土地整理项目施工招标文件。(二)国家颁发现行的施工及验收规范、材料规范、质量标准化、法规文件及强制性条文,地方主管部门有关文件:1、灌溉与排水工程设计规范(GB/50288-99);2、公路桥涵设计通用规范(JTJ021-89);3、农田排水工程技术规范(SL/T4-1999);4、雨水集蓄利用工程技术规范(GB/T16453.1-16453.6-1996);5、水利建设项目经济评价规范(S

5、L72-94);6、水土保持综合治理小型蓄排引水工程技术规范(GB/T16453.4-1996);7、四川省乡村机耕道通用技术条件(DB51/T379-2003);8、堤防工程设计规范(GB50286-1997);9、土地开发整理项目验收规程(TD/T1013-2000);10、四川省土地开发整理工程建设标准(试行);(三)公司有关质量、安全及现场文明施工管理等企业标准。(四)现场实际踏勘情况,包括气象、地形、地质和施工条件。(五)ISO9001:2000国家质量管理和质量体系管理标准。二、编制原则(一)优化施工组织,全面规划,合理布置,突出重点,统筹安排,科学组织,确保工程如若按质按量完工。

6、(二)采用现行有效的施工方法,合理选择施工方案,提高机械化、标准化施工水平,加快工程施工进度,强化管理,精心施工,保证工程质量。(三)严格控制安全施工管理,杜绝重大安全事故发生,事故经生率务必控制在3%以下。(四)现场材料堆码整齐,作到文明施工。(五)合理安排工期,为冬、雨季施工作好部署。三、工期要求和质量目标:本工程要求总工期100日历天(工期从批准的开工报告批准之日起至工程竣工之日止的100日历天)。施工期间,我公司将合理安排工序,组合多个作业班组,展开多个作业面,同时利用平行作业、交叉作业进行施工,充分发挥劳动力及机械效率,积极采取有利的保证措施,圆满完成施工任务,实现工期计划。质量目标

7、:满足设计及规范要求,一次验收合格率100%,单位工程一次性验收合格。四、编制范围本施工组织设计是针对该项目工程的编制的,主要包括土地平整工程、农田水利工程、生产道工程等。编制范围为:招标人提供的工程量清单和设计图所涵盖的内容。第二章 施工组织机构第一节 组织机构体系一、现场组织机构本工程的施工组织机构将由公司委派具有丰富土地整理施工管理经验的项目经理,作为第一项目负责人而组建项目经理部,负责施工管理,实施组织保证体系,履行合同事宜,同时由公司领导、工程部积极配合项目经理部具体协调有关工作。现场组织机构框图项目经理生产经理技术负责人惹人人工程部质安部办公室材料设备部土地整理一队土地整理二队农田

8、水利二队生产道一队农田水利一队工地试验室生产道二队二、项目经理部机构成员主要职责(见下表)岗位职务职责内容项目经理全面负责工程项目施工管理,生产经营,工程质量,安全生产第一责任人。生产经理具体负责工程项目的施工管理,在项目经理安排下协调工程各部门之间的管理。技术负责人负责技术管理工作,参与经营决策,协调各专业技术施工的交叉作业。抓好保证工程质量措施的落实。施工员负责各工种的工序管理、工程进度和质量管理,做好安全交底。内业技术员工程结算,工程技术档案管理,技术核定。质检员落实各项质量控制措施,工程质量监督检查。安全员落实各项安全生产措施,工程安全生产监督检查。做好入场人员教育。材料员负责材料的检

9、测、验收、保管、收发料、帐目处理。测量员负责工程的原始地貌、施工和竣工放线和测量。造价员对本工程合同、预算、定额进行管理,负责工程的预决算。财务人员对本工程的财务进行管理,负责工程款的拨付、人员工资、材料款和设备租赁款的支付工作。(一)项目经理:是施工队伍的核心,其职能是按照业主和合同条款的要求、圆满履行施工合同,即指挥施工机械和人员在业主规定的工期,以优良质量完成合同范围内的所有工程项目,项目经理对外接受监理工程师和业主的一切有关工程指令,对内则是协调和指挥各施工队顺利完成分项工程。项目经理原则上必须常住工地。不允许撤离施工现场,如有特殊情况离开项目经理部,必须将一切事务和权力暂移交给项目副

10、经理,并征得业主和监理工程师的同意。(二)生产经理:职能是制订和下达施工计划、检查、督促各施工队,按时完成任务,每月对各施工队完成的施工任务计量计价,编制月进度、月计划文件,并报送监理和业主;协助技术解决各施工队施工中遇到的技术难题,编制重大施工项目的施工方案,并对施工队,进行详细地技术交底及跟踪技术指导、贯彻落实。(三)项目技术负责人:负责工程质量与工程施工技术,以及项目部的内务,如工程进度、工程计划、对外关系等工作,项目经理不在场,代替主持工地工作。(四)质检员、安全员:负责全工程质量安全工作,是质量安全控制的专职部门,施工中同监理工程师密切配合协助,接受和传达业主和监理工程师有关质量的指

11、令。(五)试验员:负责对全工程提供砼、砂浆的配合比,钢材、水泥的复检单,所有以实验室提供的单据必须与现场实物同一致反映情况属实,不得有虚假现象发生。(六)财务人员、造价员:负责对工程进款,拨款控制进行工程成本分析与考核,对各施工队所需在宗材料积极组织提供,并随时提供这方面的报告,供项目经理进行决策。(七)材料员:负责根据工程进度和工程要求组织提供各种设备、材料到现场。(八)各施工组按管理人员安排具体负责分部分项工程施工。三、施工组织管理机构高效运转保障措施(一)组织强有力的项目班子,选派思想好、业务精、能力强、善合作、服务好的助理人员进入项目管理班子。(二)建立健全项目经理、工长、质安、内业、

12、材料、机械、劳资等岗位责任制,由工程领导小组定期对各专业进行考核。(三)强化激励与约束机制,制定业绩评比、奖罚办法,定时组织项目经理部管理人员会议,检查工作质量。(四)建立工程领导小组现场办公制,每半月召开一次现场办公会,重点帮助解决项目的资金、质量、进度等难题,以确保资金为前提,带动项目各项工作的高效运转。(五)每两日下午召开由项目经理主持的班组碰头会对当天的工作进行检查,对下步的工作进行协调安排。(六)建立项目经理部周例会制,例会由公司管理生产的副总经理主持,重点解决质量、进度、施工技术等难点,明确各项问题的解决办法及时间,并形成会议纪要。(七)实行劳动用工管理,选派组织能力强、技术水平高

13、、能打硬仗的作业队伍,发扬连续作战的精神,确保工程的按期或提前完成。四、公司与现场管理部门之间的关系 公司按授权委托书的内容,赋予现场管理部门全权处理该项目过程中所签署的一切文件和处理与之有关的一切事务,均为代表本公司的行为,公司将承担项目经理部的一切法律责任和后果;项目部负责该工程的具体施工和管理。第二节 技术保证措施一、单位将全力提供技术保障,参与工程建设的主要技术人员和施工人员均是承建过类似工程的施工人员,其余人员从参与同类工程建设的技术力量中抽取,必要时,我单位质量安全部、工程技术部的专职人员将亲临现场指导工作。 二、配备质量可靠、数量足够的施工机械设备和质量检测设备,以满足工程施工的

14、需要。施工现场抓好主要施工机械设备的管理、维修、保养和使用工作,提高设备的完好率、出勤率和利用率,充分发挥施工机械设备的生产率。 三、项目经理部严格按照工程图纸、设计变更通知、相关规程规范,以关键线路工程施工为中心,建立强有力的现场施工技术组织系统,负责项目经理部与业主、设计及监理的沟通并进行现场技术计划、组织、指导和监督。一是作好图纸会审,下达技术作业指导书,编制施工阶段详细的施工组织设计,技术交底和技术指导,把好方案实施前的各个环节关;二是按监理工程师批准的施工方案进行施工,坚持以样板工程开路,杜绝因技术方案不当而引起的停工、返工现象;三是结合实际,在技术方案上优化创新,提高工作效率。第三

15、章 施工方案与技术措施第一节 施工总则根据本项目工程的地形特点及各分部工程的特点,拟采取分区、分时段结合流水作业的方法进行施工。平行作业和交叉作业同时进行,施工中保证交通流畅及施工面,减少交叉干扰。一、施工布置与方法根据项目区耕作制度及工程本身的特性,开展各项工程建设。首先,完成土地平整和道路、沟渠工作,使项目区渠道通畅,农田平整,灌排渠系上交叉建筑物配套,扩大灌溉面积。其次,完成项目区内的排涝工程建设,以解除洪涝威胁,真正做到减灾增效。最后,对项目区内所有工程进行配套建设,对渠、林、田、路、村实施综合治理,彻底改变项目区面貌。在正式进入施工现场前,应做好施工的各项准备工作,包括实地考察建设工

16、程现场,落实施工占地及表层堆放地点,做好三通一平工作,确定机械设备及各种建材的进场路线等主,由监理单位对确实具备开工条件的施工单位签发开工令。施工单位要严格按照施工规范、施工程序进行施工。二、合理安排施工程序与施工顺序:1、及时完成有关施工准备工作,为正式施工创造良好的条件,施工准备包括施工风、水、电、施工便道及临时办公生活用房、库房的搭设,根据工程施工进场时间的不同分阶段分期完成。2、对于分部分项工程的施工顺序,既要考虑空间顺序,也要考虑工种之间的顺序。3、从实际出发,做好人力、物资、机械的综合平衡,组织均衡施工。4、尽量利用正式工程以减少临时工程和临时占地。尽量利用当地资源,合理安排运输、

17、装卸与储存作业,减少物资运输量,避免二次或重复搬运。精心进行场地规划布置,节约施工用地和临时占地。堆场、临建做到井然有序,不阻碍交通,防止施工事故,做到文明施工。5、施工技术资料的准备技术标准和规范遵照国土资源部和国家基本建设委员会颁发的所有现行技术规范和本卷所规定的技术规范执行。第二节 工程测量一、工程测量概述本标段工程施工测量工作包括工程区内所有拟建物及施工交通道路,施工临时营地和设施等。开工前,与设计、监理单位一道,根据已有的平面高程控制点,采用极坐标及交会法,在工程区内建立平面高程控制网。并对所有基准点和高程点进行检查和校正,在施工期间注意对原有的控制点和水准点以及增设的控制点加以保护

18、。二、测量人员与设备配置根据本工程情况和特性,配备相适应的测量人员和测量设备,配置见下表:测量人员配置表职 务专业工作经验人数备 注责任测量工程师工程测量具有5年以上的工作经验1 负责与监理工程师的来往函件及月报量、测量资料整理等工作,现场测量技术工作,编写测量方法肋理工程师工程测量具有3年以上工作经验5现场测量测量设备配置表序号仪器名称型 号单 位数 量备 注1水准仪NST2台22全站仪TOP320台13塔 尺5米把24钢卷尺3米、5米把55钢卷尺50米把26垂 球0.25kg、0.5kg个17对讲机台88计算器GASI04500个2三、地形测量地形测量将依据布设的施工控制网以及基准点来进行

19、本工程区所有建物地形图的测绘,特殊地段将根据工程施工的需要测绘不同比例尺的地形图。原始地面测量工作将在施工定线中一次完成,根据测量结果结合设计图纸绘制开挖图。四、施工放样施工放样以监理工程师批准和认可的设计图纸为准,在实地测设各渠系建筑物的平面位置、高程、尺寸等。依据布设的施工控制网以及基准点,采用经纬仪和水准仪相结合来完成测量放样作业。施工放样测量误差标准按水利水电施工测量规范(SL5293)执行。第三节 各分部分项工程施工安排及施工顺序一、施工安排根据本标工程特点,并进行综合排队后,确定本标段施工工期为100日历天,施工工期安排详见施工进度计划,本合同段各类工程采用平行流水作业,以实现各分

20、项工程的均衡生产。(一)土地平整工程施工安排土地平整工程进场准备工作完成后即全面开工,根据本段地形情况及各项工程量大小,由二个土地平整工程队负责施工,以方便管理,采用平行流水作业法,配备全套的土地平整工程施工机械设备和充足的人员。(二)农田水利工程施工安排农田水利工程含排灌渠、水工构筑物等工程组成,由二个队负责施工,可根据任务情况再分若干作业班组,同平整土方工程相互配合,协调作业。在保证质量的前提下,加快进度,争取工期,以保工程的全面展开。(三)生产道路工程施工安排道路工程由二个专业化机械施工队负责,施工中可根据实际情况略作调整,确保按期保质完成。在施工中做到路基开挖填筑与排水工程配合进行,保

21、证挖填持续均衡生产,填方处的管道工程应提前安排施工,以不影响路基的填筑,同时进行林木补偿施工。二、施工顺序(一)土地平整工程施工顺序施工前必须做好一切准备工作,完成沿线障碍物的拆迁、临时道路的修建、建好预制场,做好施工前的各种试验,完成相应施工前的场地清理和测量工件。地埂及土地平整工程施工顺序为:施工准备施工测量放样报监理审批耕植土保护清理场地并设置临时排水设施土方调运土方平整地埂干砌按规范检测报监理审批。(二)农田水利工程施工顺序土方人工开挖基底修整夯实垫层浇筑砌体(砖、预制件、块石)施工砂浆抹面其它工程施工。(三)生产道路工程施工顺序土方开挖耕植土保护浆砌堡坎路基填压级配砂砾层混凝土路面其

22、它施工。第四节土地平整施工方案和技术措施本项目区土地平整工程包括:坡改梯、格田整理、水田整理、旱地整理等工程。根据设计意图与现场勘察了解施工现场条件及周围环境,确定土方的最佳调配方案,充分发挥我司技术力量与大型土方施工机械的施工能力,拟订施工方案,确定工期指标、劳动力指标、主要材料消耗指标、成本指标、编制详细具有针对性的施工组织设计。1)施工准备(1)熟悉工程环境工程开工前,施工人员应对施工现场的地形,地物进行详细的踏勘。初步了解所在位置及周围环境,初步确定跨越线路的措施。(2)场地内障碍物拆迁已完成。(3)临时道路的修建施工便道充分利用原有道路,适当修筑临时道路。(4)耕植土保护对原有耕植土

23、进行保护。(5)设置安全标志自弃土场至施工现场道路交叉处、行人较多处、转弯处以及道路条件较差处等树立警示标志。在施工现场设置醒目的提示标志,确保现场安全生产。(6)编制实施性施工组织设计,总体进度计划和月进度计划并报批。(7)开工报告上述各项条件具备后,即可按程序向监理工程师提出开工报告。开工报告的内容根据有关规定及现场监理的要求办理。2)场地清理(1)进场后现场实测清表工作量,按程序报业主批准后方可开始清表工作。(2)场地清理采用人工配合机械进行,被清理的挖方地段、填方地段和取土场不得有不符合要求的树根杂、腐植土、淤泥等杂物。(3)填方场地清理完后,采用机械翻松30cm,并碾压至规定的密实度

24、。对清理树坑和清移障碍物所留下的孔洞,应选用合适的填料分层回填并压实。(4)场地清理的同时,开挖纵向临时排水沟作为施工期间的临时排水系统。(5)挖填交界区表土清理完后,将填方区表土松30cm 厚,碾压至规定的密实度。(6)场地清理、旧路的挖除应与土方工程进度相适应,以保证已清理的地块在填土前不受污染、雨水浸泡和受冻。3)施工测量(1)接收检查控制点开工前在监理工程师的组织下,对沿线控制点点位进行交桩,然后根据设计图控制点成果一览表中的数据认真检查控制点,现场控制点不能满足施工测量需要时,经监理工程师批准再加密或补测控制点。(2)放样及检查放样前,计算逐桩坐标并与设计图核对,核对无误后,据此放样

25、,并抽样检查。检查不合格分析找出原因,检查合格进行下一步工作。1、水平测量:将测量资料提交给监理工程师复核,批准后方可进行下一步工作。2、逐桩进行水平测量,测出地面高程,并标明填挖高度。4)土方调运方案(1)、施工准备清表:在施工前,清除施工范围内的树木、灌木、垃圾,有机物残渣及原地面以下1020cm 内的草皮和表土。清除下来的垃圾、废料及不适用的材料和草皮、表土、树木等堆放在监理工程师指定的地点。(2)、土方开挖1)向监理工程师提交开工报告和开挖工程断面图;2)土方开挖应按图纸要求自上而下的进行,不得乱挖或超挖;3)施工中随时做成一定的坡度,以利排水。4)冬雨季施工。(1)、雨天(指24 小

26、时降雨超过10mm)应停止施工。承包人应做好保防措施,在已填筑区域和料场周围及内部开沟导排雨水,以便雨后能迅速恢复施工。只有当料场及填筑面积水、泥浆等全部排干后才能重新开始填筑施工。(2)、在冬季低温时期不得在负温下填筑,且土料中不得夹有冰雪。5)质量检查和验收土方开挖前的质量检查和验收,土方开挖前,承包人应会同监理人进行以下各项质量检查和验收。(1)、用于开挖工程量计量的原地形测量部面的复核检查。(2)、按施工图纸所示进行开挖区周围排水和防洪保护设施的质量和验收。(3)土方开挖过程中的质量检查在土方在开挖工程完成后的质量检查和验收土方开挖工程完成后,承包人应会同监理人进行以下各款的质量检查和

27、验收。(4)开挖基础面检查清理的验收a、按施工图纸检查基础开挖面的平面尺寸、标高和场地平整度;b、取样检测基础土的物理力学性质指标;c、本款规定的基础面检查清理与填筑前的基础清理作业是检验目的和性质不同的两次作业,未经监理人同意,承包人不得将这两次作业基础一次完成。6)永久边坡的检查和验收(1)、永久边坡检查和验收;(2)、边坡永久性排水沟道的坡度和尺寸的复测检查。7)土方填筑、平整的监督、质量检查和验收(1)选派有经验的工程技术人员在土料场开挖和现场填筑中进行监督和指导。(2)土方工程的质量检查与取样试验要求按照相应规范规定的有关内容和办法进行。(3)填筑工程完成工后承包人就通知监理人进行检

28、查验收,验收应按相应规范内容和办法进行。(4)经监理人检查后,认为质量不合格,承包人应按监理人指示对工程缺陷部分进行返工、修理或补强的一切施工费用均由承包人自行负担。(5)除承包人的日常质检工作外,在必要时,监理人可对有疑问部位试验项目进行复查,监理人可指令承包人在监理人监督下进行试验,并向监理人提交试验成果资料。承包人不得以此要求发包单位增加额外支付。(6)全部土方填筑工程完成后,承包人应负编制包括竣工收报告。竣工验收资料中应附有全部质量检查记录和文件以及对工程缺陷的处理成果资料。8)干砌条石地埂第五节 农田水利工程施工方案和技术措施本 农田水利工程施工应切实注意与其它工程施工顺序的配合与行

29、衔接,如与道路的交叉过水涵管位置与高程,避免二次开挖,渠道与新修道路伴行时,必须待道路路面施工完毕后,方可进行渠道两侧的衬砌及渠底砼的浇筑,避免道路工程压实时侧压对水利工程的破坏。农田水利工程应视整个工程进展情况有计划地进行。1)土方开挖(1)土方开挖:由于开挖断面较小,拟分段在按设计高程放样后采用人工开挖,一次性开挖到底,并及时验槽进入下一工序施工。1、构筑物及灌渠工程水渠系统,修筑前应检验其轴线位置,高程放样,不得超挖,如有超挖情况,应予回填,回填时必须掺石灰等,并予夯实。2、采用人工夯实,每层填筑厚度不得超过20cm,分层多次夯产,渠内侧采用稍超填方式,超填3cm。3、基底应视天气情况欠

30、挖3-5cm 为宜,以保证衬砌和底板砼浇筑时土质新鲜,不被水泡或晒裂。水渠底及水渠堤及渠底是否压实,要做到表面平整,砌体稳定,密实,造型美观大方,运行坚固实用,具体操作如下:1)固定作业人员,边坡修坡整齐到位,不得有凸石、超修等现象。边坡底铲除到位,不得有超铲、欠铲现象。2)衬砌时应挂双线,板底密实,确保边坡坡度符合设计。3)衬砌必须保证缝内砂浆饱满密实,严禁使用灌浇浆法及干砌勾缝办法,砌筑时用瓦刀将缝拖匀。4、基底开挖或填土后要充分压实:采用电动或柴油振动机夯压辅以人工夯实,夯压方向平行渠道轴线,各段要设立标志,以防漏压、欠压。上下层分段位置要错开。夯压不到的死角,辅以人工进行夯实。5、修坡

31、:渠道全断面开挖或填筑完毕后,进行削坡清理,用蛙式打夯机对边坡进行夯实。2)混凝土底板工程施工1、操作工艺(1)混凝土配制应用磅秤计量按配合比由专人进行配料,在搅拌地点设置混凝土配合比指标牌。(2)混凝土正式搅拌前,搅拌机应先回水空转湿润后再行加料搅拌,开始搅拌第一罐混凝土时,一般宜按配合比少加一半石子,以后各罐均按规定下料。加料程序是:一般先加石子,再倒水泥后倒砂子,最后加水。(3)搅拌混凝土应使砂、石、水泥、外加剂等完全拌合均匀,颜色一致为止。混凝土搅拌时间,350L 自落式搅拌机一般不应少于1.5min。混凝土坍落度一般控制在5-7cm,每台班应做两次试验。(4)在混凝土浇筑完12h 内

32、,应对混凝土表面进行适当护盖洒水养护,常温每日浇水二次,养护时间不少于7d。(5)混凝土浇筑应注意振捣密实,防止漏振或振捣过度使钢筋产生位移,特别是避免出现蜂窝、孔洞、露筋、夹渣等疵病,这些疵病将降低结构强度。2、混凝土的浇筑(1)原材料检验水泥:如对来料水泥的性能有怀疑时,可对来的水泥抽取不同部位20 处(如随机抽20 袋每袋抽1kg 左右),总量至少12kg,后送试验室做强度测试和安定性试验,待试验结果合格后才可以作为混凝土材料来用。砂、石:一般低于或等于C20 强度等级以下的混凝土,其砂、石通过有经验的观察触摸,可以不做筛分析和有机物含量的其他测试。而当混凝土强度大于C25 以上时,砂、

33、石必须抽样,即来料堆上分中间、四角等不同部位取10kg 以上送试验室进行测试。水:采用洁净河水,如测定其PH 值和有机含量对水泥、砂、石无害可使用。(2)现场混凝土的拌制混凝土的拌制,是在工地上对原材料检查合格后,即与送试配比的材料相同,且经试配确定的配合比下达之后进行。(3)混凝土浇捣混凝土的浇捣必须对模板及其支架、钢筋及预埋件、安装部分的管线进行检查,并作记录,符合设计要求后才能进行。浇筑前要把模板内掉入的杂物,钢筋上的油污等清理干净;对模板的缝隙和孔洞应予堵严,对模板应适当浇水湿润,但不得有积水。混凝土向模板内倾倒下落的自由高度,不应超过2m。超过的要用溜槽或串筒送落。在浇捣混凝土过程中

34、,应经常观察模板、支架、钢筋、预埋件和预留孔洞的情况,当发现有变形、位移时应及时采取措施进行处理。(4)混凝土养护混凝土浇筑完后,逐渐凝结硬化,强度也不断增长,这个过程主要由水泥的水化作用来达到。而水泥的水化作用又必须在适当的温度和湿度条件下进行。混凝土的养护就是为达到这个目的手段。应在浇筑完毕后的12h 以内对混凝土加以覆盖或浇水;混凝土的浇水养护的时间,对采用硅酸盐水泥、普通水泥或矿渣水泥拌制的混凝土,不得少于7d,对掺用缓凝型外加剂或有抗渗性要求的混凝土,不得少于14d。浇水次数应能保持混凝土处于湿润状态。混凝土的养护用水应与拌制水相同,但当日平均气温低于5时,不得浇水。在养护中的覆盖,

35、一般采用草帘、草袋,并经常浇水保持湿润。冬季施工12 小时后开始养护,养护期28 天,气温5以下做好防冻保温措施。3)砖(卵石、预制块)砌筑砖砌筑工程工艺流程:准备砖浇水砂浆搅拌砌墙验收待渠槽内混凝土铺设完毕养护达到设计强度80%并通过验收合格后,即可进行砖砌筑了。1、砌块浇水:砌块必须在砌筑前一天浇水湿润。砂浆搅拌:砂浆配合比应采用重量比,计量精确水泥为2,砂、灰膏控制在5,宜用机械搅拌,搅拌时间不少于一分半钟。2、砌筑:(1)选材:砌块应棱角整齐,无变曲、裂纹,规格基本一致。强度低、松散的砌块不得使用。(2)挂线:每层砌块都要拉线对缝,使水平缝均匀一致,平直通顺。砌块砌筑时要求平稳,砌缝排

36、列要整齐、美观。(3)砌筑施工时要特别注意不要用砌块块击打渠底砼面,避免冲击损伤底板。3、砌块质量控制措施(1)、严格按设计断面要求放样。(2)、不合格的材料不上渠。(3)、采用人工分段砌筑,砌筑时做到预制砼块摆放要稳,排列要紧密,坡面要平整、美观,砌缝要拉线对齐。4)水泥砂浆抹面(1)工艺流程:墙面清理粉尘、污垢浇水湿润墙面吊垂直找方抹灰饼充筋、找规矩抹底灰粘分格条(先弹线)抹面层水泥砂浆。(2)基层处理:应对其表面进行“毛化处理”。(3)抹底层砂浆:抹1:3 水泥砂浆,每遍厚度57mm,应分层分遍与所抹筋齐平,并刮平找直,木抹子搓毛。(4)抹面层砂浆:待基层干后,用1:1 的水泥抹面。(5

37、)养护:水泥砂浆抹灰层应在潮湿的环境下养护。第六节 生产道工程施工方案和技术措施1、道路施工,要特别注意选择水温稳定性好的材料修筑,同时必须确保碾压质量。道路路基土料应选择排水性能好的砂性土料。腐植土、废煤、不得用于路基修筑,碾压时的含水率,应根据现场试验确定。2、土料含水量一般以手握成团、落地开花为适宜,当土料含水量过大,应采取翻松、晾晒、风干、掺入干土等措施,如土料过干,先予洒水润湿,增加压实遍数或使用大功率压实机械。3、当填料为碎石类土,碾压前要充分洒水湿透,以提高压实效果。4、碾压机械压实土方时,应控制行驶速度,一般以2-3km/h,并控制压实遍数,“薄填、慢驶、多次”的方法,填土厚度

38、每层不应超过25-30cm,碾压从两边逐渐压向中间,先静压后振动,边角、边坡、边缘压实不到之处,应铺以人工夯实。路基整修1、用开挖自然土来做为土地平整工程填筑料;2、土方填筑、平整工作应按施工详图所示或监理人指示的填筑线、坡度、尺寸施工;3、根据施工方法实施其填筑和碾压;为土方填筑所需的各种土石材料场的复查及施工开采规划;监督、质量控制与检查;监理人指示的与填筑有关的工作;4、监理方认为不合格的土方填筑料,一律不得运输填筑。5、填筑试验土料填前,承包工程人就根据监理人的指示,在选定区内取土进行与实际施工条件相仿的现场生产性试验,并根据填筑土料的碾压试验的成果确定填筑施工参数,试验成果报送监理人

39、。6、填筑平整要求1)土方填筑平整施工,必须按规定的要求处理清理完毕后,并经监理人验收和签署验收合格后才能进行。2)土方填筑平整应按施工设计图规定的高程以上预留考虑沉陷影响的超高填筑。3)填筑料必须是经过批准的取土场的土料或监理认可的利用料,其粒径组长配应符合有关规范的要求。回填压实、平整、质检路基整修在路基工程陆续完毕,所有排水构筑物已经完成并回填之后进行。1)首先,恢复各项标注,按设计图纸要求检查路基的中线位置、宽度、纵坡、横坡、边坡及相应标高。根据检查结果,编制出整修计划并报监理工程师审批认可后方能施工。2)土质路基采用平地机或推土机或补土的方法整修成型。3)土质路基表面做到设计标高后应

40、采用平地机或推土机刮平,铲下的土不足以填补凹陷时,应采用与路基表面相同的土填平夯实。石质路基表面应用石屑嵌缝紧密、平整,不得有坑槽和松石。4)修整的路基表面厚150mm 以内,松散的或半埋的尺寸大于100mm 的石块,应从路基表面层移走,并按规定填平压实。5)边沟的整修应挂线进行。对各种水沟的纵坡(包括取土坑纵坡)应用仪器检测,修整到符合图纸及规范要求。各种水沟的纵坡,应按图纸及规范要求办理,不得随意用土填补。6)路基整修完后,堆于路基范围内的废弃土料应予以清除。7)修整过的路基,应该继续维修养护,直至缺陷责任期满为止。软土地基处理根据地质实际情况来选择合适的方案来处理,一般常用以下几种方案。

41、换填和抛石挤淤。换填要求分层铺筑,逐层碾压密实。抛石挤淤应从路堤中心向两边对称地抛填,使淤泥或软土向两侧挤出,待抛填出水面后再做反滤层。袋装砂袋。按施工规范要求施工塑料排水板。采用插板机将塑料排水板插入软土中,上端高出砂砾垫层以保证排水良好。土工布。土工布施工要求是铺设前认真地平整场地,铺设应直伸至排水沟内从两侧向中间铺筑砂砾垫层,填筑高度小于1m 高时,机械不得在路幅内调头避免损坏土工布。水泥混凝土路面工程1 准备工作1) 拌和场三通一平及场地硬化,拌和设备安装、调试。2) 材料准备和性能报检验:根据施工进度计划,分批备好所需的各种材料,并按规范要求进行抽验,确保材料质量合格。3) 测量放样

42、、基层整修、模板安设:根据设计图纸恢复中线、放出路面边缘线,并检查基层标高和路拱横坡。如果标高、横坡的偏差超出允许值,则要整修。模板采用钢模板,稳固支立于基层上,顶面与设计标高一致,底面紧贴基层,模板接头应紧密平顺,不得有离缝、前后错台和高低不平等现象。模板接头和模板与基层接触处均匀不得漏浆。模板安装完毕并经检测合格后,根据施工安排涂好脱模剂。2 混凝土拌和与运输1) 混凝土拌和混凝土采用强制式搅拌机拌和。搅拌棚应合理布置拌和机和砂石、水泥等材料的堆放地点,力求提高拌和机生产率。拌制混凝土的供料采用计量设备,应按混凝土配合比要求进料。特别应根据天气变化情况,测定砂石材料的含水量,以调整拌制时的

43、实际用量。每一工班至少应检查两次材料的精确度,每半天检查两次混合料的塌落度。搅拌机的装料顺序宜为:砂、水泥、碎石或碎石、水泥、砂。进料后,边搅拌边加水。搅拌时间根据搅拌机的性能和拌和物的和易性确定。混凝土拌和物的最短搅拌时间,自材料全部进入搅拌鼓起,至拌和物开始出料止的连续搅拌时间符合规定。搅拌最长时间不得超过最短时间的三倍。2) 混凝土运输在运输中应考虑水化失水(指水泥在拌和之后,开始水化反应,其流动性下降),以及因运输的颠簸和振动使混凝土发生离析等。要减少这些因素的影响,其关键是缩短运输时间,并采取适当措施防止水分损失(如用帷布或其他适当方法将其表面覆盖)和离析。混凝土拌和物从搅拌机出料后

44、,采用自卸汽车或拖拉机运输,送至铺筑地点进行摊铺、振捣,直至浇注完毕的容许最长时间,由试验室根据水混初凝时间及施工气温确定,并应符合下表的规定。若时间超过限值,宜使用缓凝剂。装运混凝土拌和物的过程中,不应漏浆,并应防止离析。出料及铺筑时的卸料高度不应超过1.5m。当有明显离析时,应在铺筑时重新人工拌匀。车箱在每天工作结束之后,必须用水冲洗干净。3 摊铺与振捣1) 摊铺摊铺混凝土前,应对模板的间隔、高度、润滑、支撑稳定情况和下层的平整、润湿情况、以及钢筋的位置和传力杆装置等进行全面检查,并清除表面的浮土杂物。混凝土混合料运送车辆到达摊铺地点后,直接倒入安装好侧模的路槽内,并用人工找补均匀,如发现

45、有离析现象,应用铁锹翻拌。摊铺的松料厚度,应考虑振实的影响而预留一定的高度。具体数值,根据试验确定,一般可取设计厚度的10%左右。用铁锹摊铺时,应用“扣锹”的方法,严禁抛掷和搂耙,以防止离析。在模板附近摊铺时,用铁锹插捣几下,使灰浆捣出,以免发生蜂窝。2) 安放角隅钢筋时,应先在安放钢筋的角隅处摊铺一层混凝土拌合物。摊铺高度应双钢筋设计位置预加一定的沉落度。角隅钢筋就位后,用混凝土拌和物压住。安放边缘钢筋时,应先沿边缘铺筑一条混凝土拌和物,拍实至钢筋设置高度,然后安放边缘钢筋,在两端弯起处,用混凝土拌和物压住。3) 振捣与整平摊铺好的混凝土混合料,迅即用频率6000 次/min 以上的插入式振

46、动棒振捣密实,用三辊轴整平机整平。振捣混凝土混合料时,首先用插入式振捣器在模板边缘角隅等先振一次然后用插入式振捣器全面按顺序插振一次。同一位置不宜少于20s,以不再冒气泡并泛出水泥浆为准。插入式振捣器移动间距不宜大于其作用半径的1.5 倍,其至模板的距离不应大于其作用半径的0.5 倍,并应避免碰撞模板和钢筋,并应随时检查模板有无下沉、变形或松动。混凝土在振捣后,用三辊轴整平机整平。两道工序的时间间隔不宜超过15min。三辊轴整平机在一个作业长度内,应采用前进振动、后退静滚方式作用业,分别滚压2-3 遍,使表面泛浆,赶出气泡。三辊轴整平机的速度要缓慢而均匀,对不平之处,应及时铺以人工补填找平。补填时就用较细的混合料原浆,严禁用纯砂浆填补。滚压完成后,将振动辊轴抬离模板,用整平轴静滚整平,直到平整度符合要求。表面砂浆厚度控制在3-5mm,三辊轴整平机前方表面过厚、过稀的砂浆必须刮除丢弃。用3-5m 刮尺在纵横两个方向进行
