华侨大学陈嘉庚纪念堂维修改造二期工程土建工程

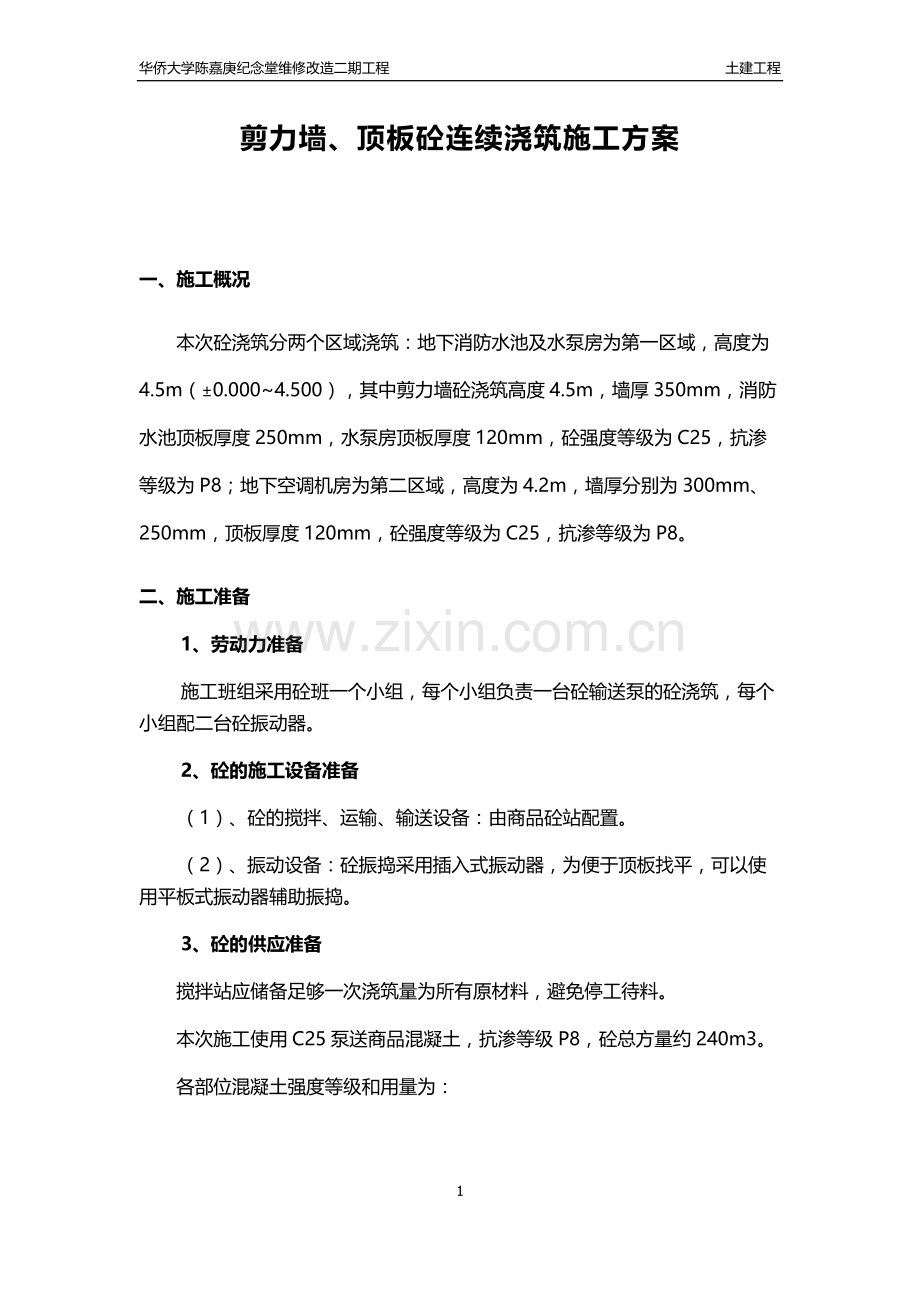

剪力墙、顶板砼连续浇筑施工方案

一、施工概况
本次砼浇筑分两个区域浇筑：地下消防水池及水泵房为第一区域，高度为4.5m（±0.000~4.500），其中剪力墙砼浇筑高度4.5m，墙厚350mm，消防水池顶板厚度250mm，水泵房顶板厚度120mm，砼强度等级为C25，抗渗等级为P8；地下空调机房为第二区域，高度为4.2m，墙厚分别为300mm、250mm，顶板厚度120mm，砼强度等级为C25，抗渗等级为P8。
二、施工准备
1、劳动力准备
施工班组采用砼班一个小组，每个小组负责一台砼输送泵的砼浇筑，每个小组配二台砼振动器。
2、砼的施工设备准备
（1）、砼的搅拌、运输、输送设备：由商品砼站配置。
（2）、振动设备：砼振捣采用插入式振动器，为便于顶板找平，可以使用平板式振动器辅助振捣。
3、砼的供应准备
搅拌站应储备足够一次浇筑量为所有原材料，避免停工待料。
本次施工使用C25泵送商品混凝土，抗渗等级P8，砼总方量约240m3。
各部位混凝土强度等级和用量为：

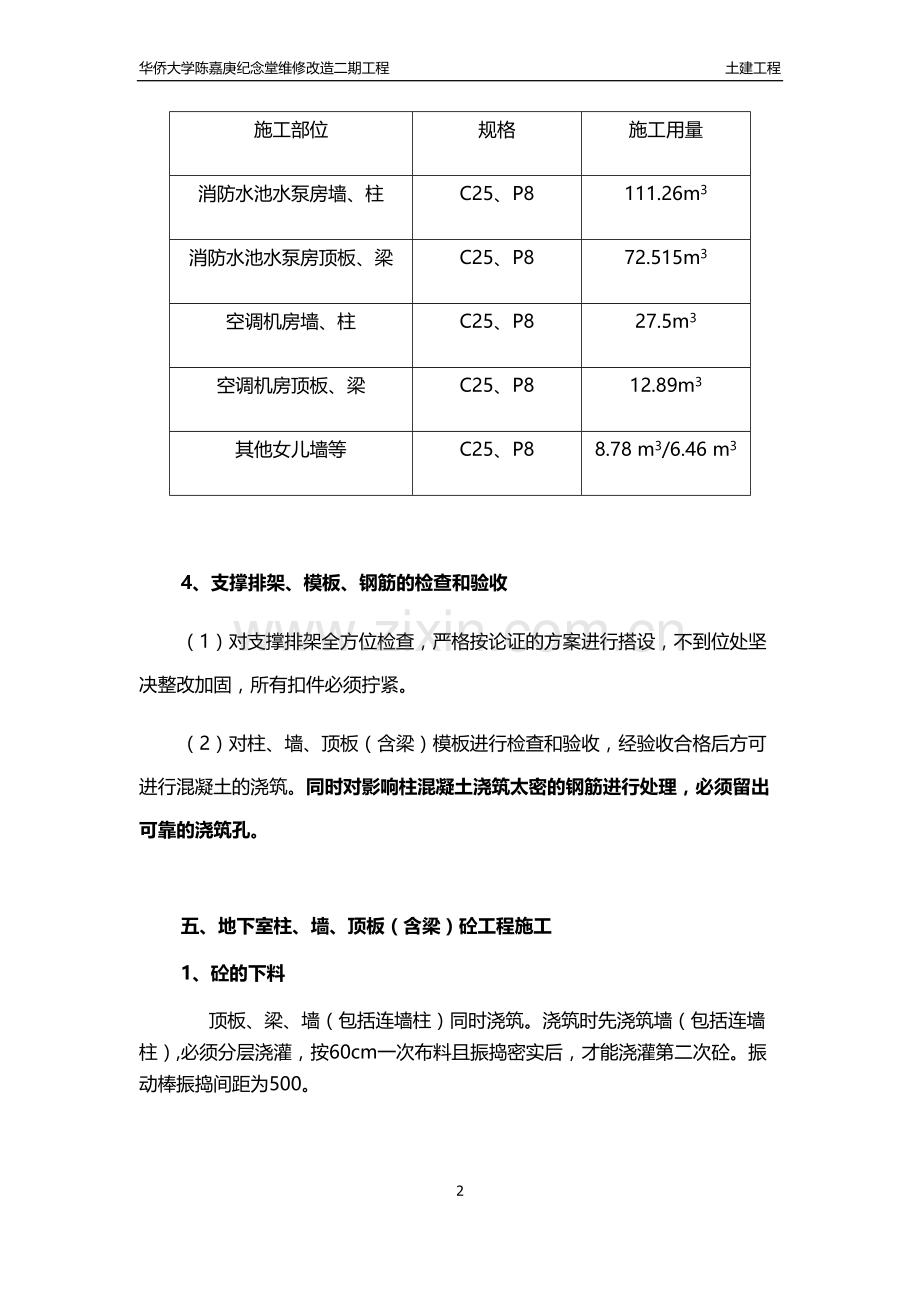

施工部位
规格
施工用量
消防水池水泵房墙、柱
C25、P8
111.26m3
消防水池水泵房顶板、梁
C25、P8
72.515m3
空调机房墙、柱
C25、P8
27.5m3
空调机房顶板、梁
C25、P8
12.89m3
其他女儿墙等
C25、P8
8.78 m3/6.46 m3

4、支撑排架、模板、钢筋的检查和验收
（1）对支撑排架全方位检查，严格按论证的方案进行搭设，不到位处坚决整改加固，所有扣件必须拧紧。
（2）对柱、墙、顶板（含梁）模板进行检查和验收，经验收合格后方可进行混凝土的浇筑。同时对影响柱混凝土浇筑太密的钢筋进行处理，必须留出可靠的浇筑孔。

五、地下室柱、墙、顶板（含梁）砼工程施工
1、砼的下料
顶板、梁、墙（包括连墙柱）同时浇筑。浇筑时先浇筑墙（包括连墙柱）,必须分层浇灌，按60cm一次布料且振捣密实后，才能浇灌第二次砼。振动棒振捣间距为500。
顶板砼（含梁）采取一次浇筑向前推进。输送泵泵前头接上软管，便于布料。砼浇筑时，随时均匀分散布料，并用耙子分散耙料，不得堆积，随浇随时振捣。墙、板在浇筑砼时，应尽可能连续进行，按分层浇筑时，应注意在下一层砼初凝之前，将上一层砼灌下，并捣实完毕，使上、下两层砼能结合良好。当浇灌完毕，竖向结构的顶部往往聚集水泥砂浆，应加入适量的洗净粗骨料捣实。同时，特别要注意钢筋密集处，砼振捣要密实，尽可能避免砼工作在此停歇或分班施工交接。剪力墙砼浇到板底高程后，应停歇1小时后再浇筑砼顶板，
以防止墙板连续浇筑在墙板交接处出现混凝土沉落微裂缝出现。顶板砼及时用木抹子将表面搓平，待砼初凝前再用木抹子收一次面，防止砼表面产生收缩裂缝。严格按照设计标高控制板面高程，确保板面平整度。
除了后浇带，每区段砼必须一次性浇灌完，不准留施工冷缝，在浇灌过程中必须确保商品砼能及时供应，如果因为现场泵等设备原因导致已浇砼快初凝有可能产生施工冷缝时，必须采用人工等其他运输措施及时运送少量砼进行连续浇筑。
2、砼的振捣
砼的振捣采用插入式振捣器，振动棒插点要均匀，采用交错式布点，移动距离不得超过作用半径的1.5 倍，振动棒要“快插慢拔”，振动时间控制在20～30s。
3、砼的找平
砼表面采用平板振动器拖一遍，先用2米铝合金刮尺大面积找平再用木抹子局部找平，按照技术操平的标高拉线量准，确保板面砼保护层厚度2-3cm，严禁超厚。找平后及时覆盖朔料薄膜，薄膜叠加5cm，确保全部覆盖。
4、砼的养护
防水砼的养护在砼终凝后浇水养护，养护时间不得少于14 天。
对已浇筑完毕的砼养护应符合如下规定：
(1)、砼浇灌完毕后的12h内应对砼浇水养护。
(2)、浇水次数应能使砼保持湿润状态。
(3)、砼养护用水应用抽出的地下水或自来水。
(4)、在已浇筑的砼强度未达到1.2N/mm2以前，不得在其上踩踏或安装模板及支架。
（5）、砼表面养护2-3天后再测量放线。
（6）、外墙板模至少养护5天以上才能拆模，拆模后及时养护，墙面保持湿润。
5、施工缝的留设和处理
施工缝留设：顶板除后浇带，不得留施工缝。
6、砼试块的留置
混凝土试件应在浇筑地点随机取样。
①、每台班相同配合比的砼不少于一组。
②、每100m3 相同配合比的砼不少于一组。
③、连续浇筑混凝土量500立方米以下时，应留置两组抗渗试块。

六、商品砼站在生产前应提供的资料及要求
1、砼配合比试验报告单；
2、水泥质保书及抽样检验报告单；
3、砂、石抽样检验报告单；
4、外加剂、掺合料质保书；
七、砼浇筑安全技术措施、应急措施
1、振捣设备应设有开关箱，并装有漏电保护器。
2、使用震动棒或平板震动器的作业人员，应穿胶鞋和戴绝缘手套。
3、夜间浇砼时应有充足的照明。
4、振动棒、照明设备、施工加班人员等应有充分准备，满足连续施工需要。
5、砼浇筑时应有钢筋工、木工值班看守，发生钢筋移位及模板变形等应及时复位。

八、质量标准
详见《砼结构工程施工质量验收规范》  GB50204-2002
