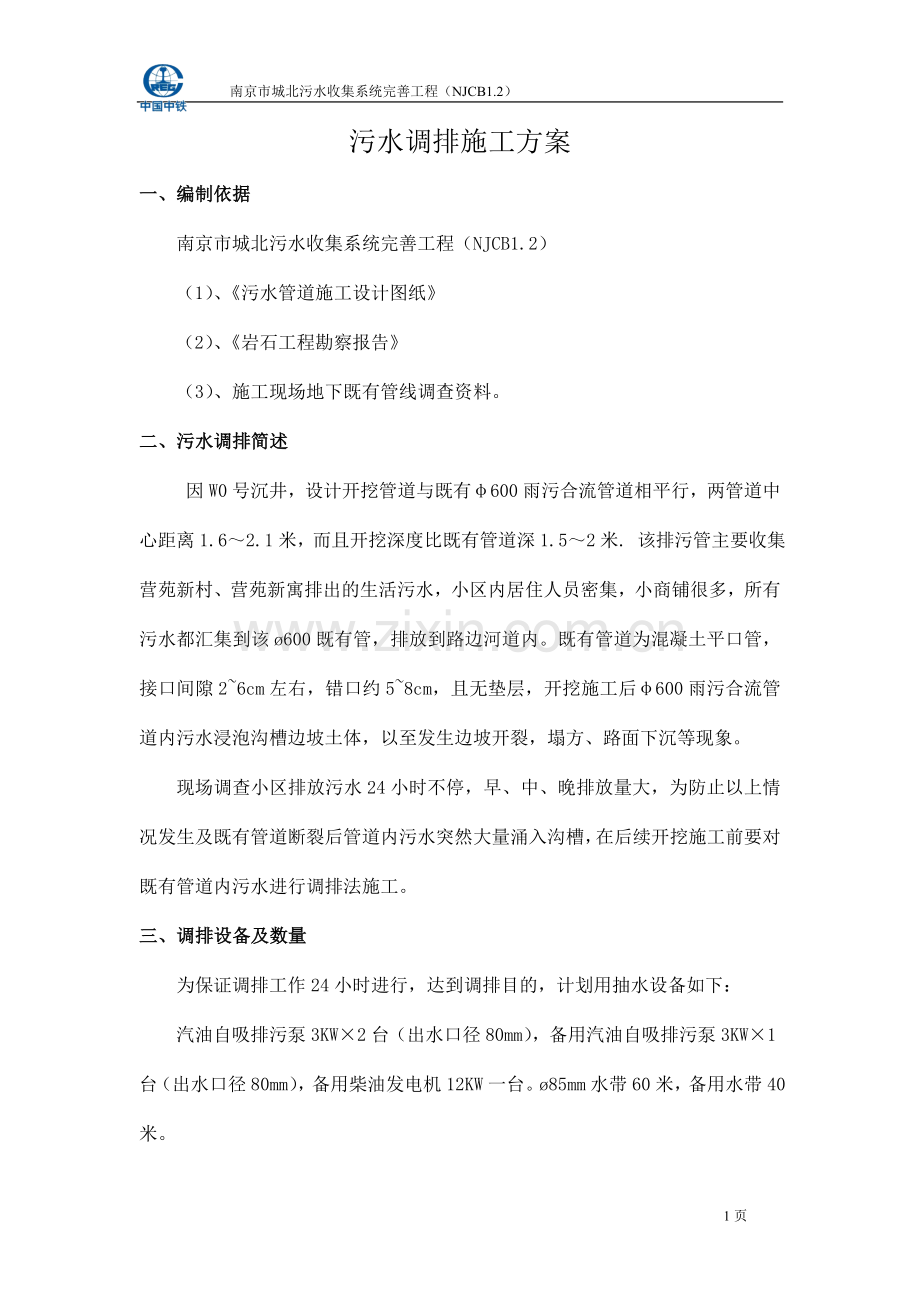

南京市城北污水收集系统完善工程（NJCB1.2）
污水调排施工方案
一、编制依据
南京市城北污水收集系统完善工程（NJCB1.2）
（1）、《污水管道施工设计图纸》
（2）、《岩石工程勘察报告》
（3）、施工现场地下既有管线调查资料。
二、污水调排简述
因W0号沉井，设计开挖管道与既有φ600雨污合流管道相平行，两管道中心距离1.6～2.1米，而且开挖深度比既有管道深1.5～2米. 该排污管主要收集营苑新村、营苑新寓排出的生活污水，小区内居住人员密集，小商铺很多，所有污水都汇集到该ø600既有管，排放到路边河道内。既有管道为混凝土平口管，接口间隙2~6cm左右，错口约5~8cm，且无垫层，开挖施工后φ600雨污合流管道内污水浸泡沟槽边坡土体，以至发生边坡开裂，塌方、路面下沉等现象。
现场调查小区排放污水24小时不停，早、中、晚排放量大，为防止以上情况发生及既有管道断裂后管道内污水突然大量涌入沟槽，在后续开挖施工前要对既有管道内污水进行调排法施工。
三、调排设备及数量
为保证调排工作24小时进行，达到调排目的，计划用抽水设备如下：
汽油自吸排污泵3KW×2台（出水口径80mm），备用汽油自吸排污泵3KW×1台（出水口径80mm），备用柴油发电机12KW一台。ø85mm水带60米，备用水带40米。

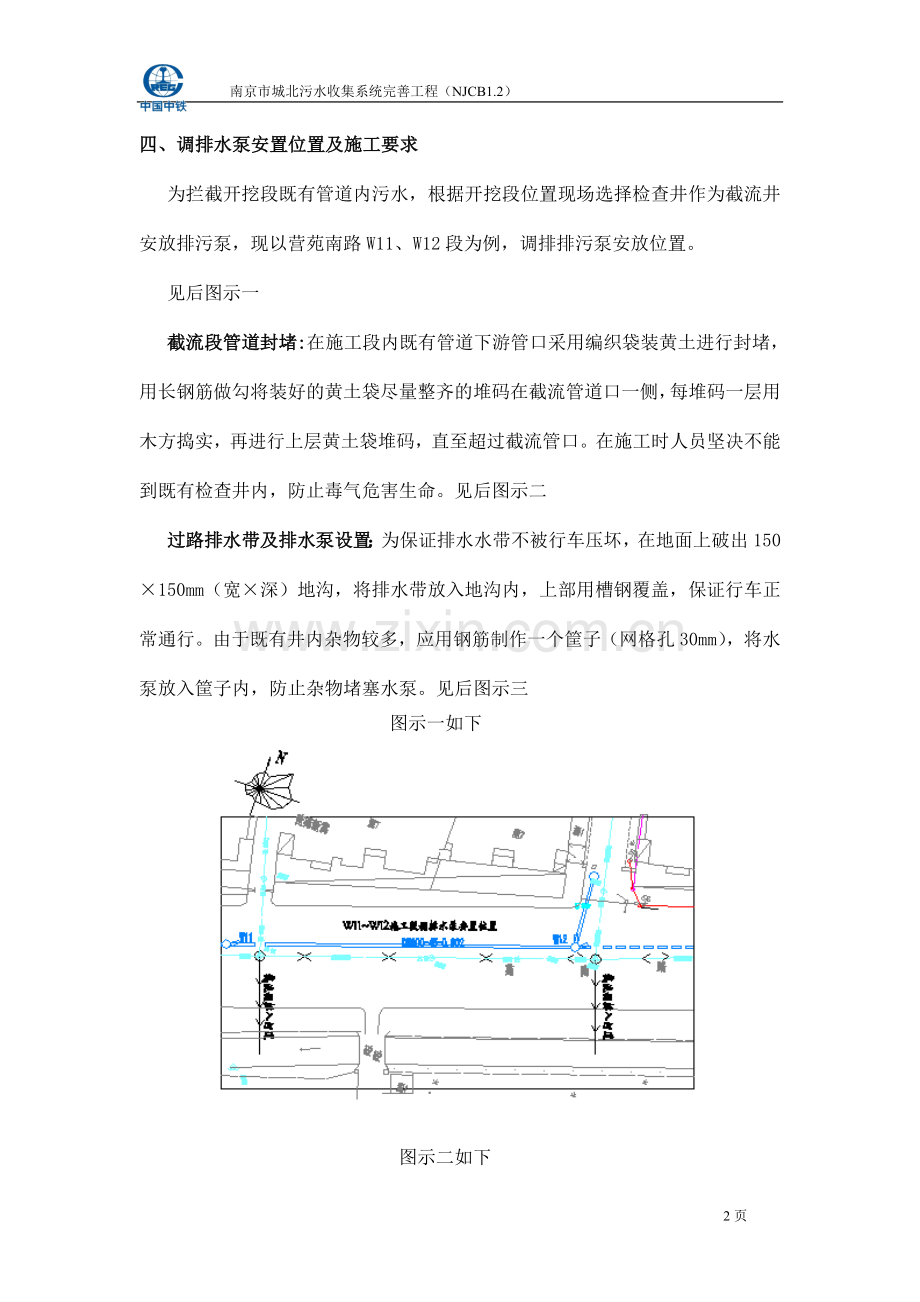

四、调排水泵安置位置及施工要求
为拦截开挖段既有管道内污水，根据开挖段位置现场选择检查井作为截流井安放排污泵，现以营苑南路W11、W12段为例，调排排污泵安放位置。
见后图示一
截流段管道封堵:在施工段内既有管道下游管口采用编织袋装黄土进行封堵，用长钢筋做勾将装好的黄土袋尽量整齐的堆码在截流管道口一侧，每堆码一层用木方捣实，再进行上层黄土袋堆码，直至超过截流管口。在施工时人员坚决不能到既有检查井内，防止毒气危害生命。见后图示二
过路排水带及排水泵设置：为保证排水水带不被行车压坏，在地面上破出150×150mm（宽×深）地沟，将排水带放入地沟内，上部用槽钢覆盖，保证行车正常通行。由于既有井内杂物较多，应用钢筋制作一个筐子（网格孔30mm），将水泵放入筐子内，防止杂物堵塞水泵。见后图示三
图示一如下

图示二如下

图示三如下

施工操作流程：
围护安装 路面切割 调排材料进场 安装调排水泵
高峰期启动调排 截流管道封堵 管道开挖施工

五、调排安全保证措施
封堵截流土袋堆码时施工人员坚决不能进入既有检查井内，防止毒气危及生命。
围护安装时前后要有警示牌。
路面切割、排水地沟破除选择时间应在晚上9点～11点或早晨6点之前进行，避开行车高峰时段。
排水管安装后覆盖的槽钢应固定，不得晃动
使用配电箱应由专业电工和安置人员检查后才能使用。
夜晚应有充足的照明灯。
六、调排质量保证措施
备用水泵和排水带不得用于其它地方，由材料部门负责保管。
堆码土袋必须采用较好的黄土，不得用沙土或其它杂土。
调排启动必须在排水高峰期进行，确保截流井内不存留积水。
每天对备用发电机启动一次，时间10分钟，并对发电机进行检查，确认性能良好。
物资部门储备充足的汽油，保证发电机的正常运转。
七、应急措施
施工期间相关人员必须24小时手机常开，便于相互联系。
就近的墨香路二灰砂拌合场必须备有回填20米沟槽的土源，一旦需要回填，可用装载车装土。装载机停止施工前必须铲好一铲土方，随时准备。
开挖施工时现场必须有一辆拉土车等待回填完成后才能离开。
挖掘机、铲车司机施工期间不得擅离岗位。
现场应备足装好的土袋随时对管口进行封堵，保证沟槽及道路安全。
安排专人进行排水作业。

应急措施启动程序
项目经理-总指挥
副经理-人员、机械调配 项目总工程师-分析、制定应急方案

施工队长 机械队长 工程部 安质部 物设部

施 工
八、文明施工
进入施工现场正确佩戴好劳动防护用品。
现场施工围挡随时封闭，围挡安装整齐，场地内应安排专人负责打扫卫生。
对已破损的排水带及时进行更换，不得将污水撒漏在路面上。
专人指挥交通车辆，有序疏导车辆。
