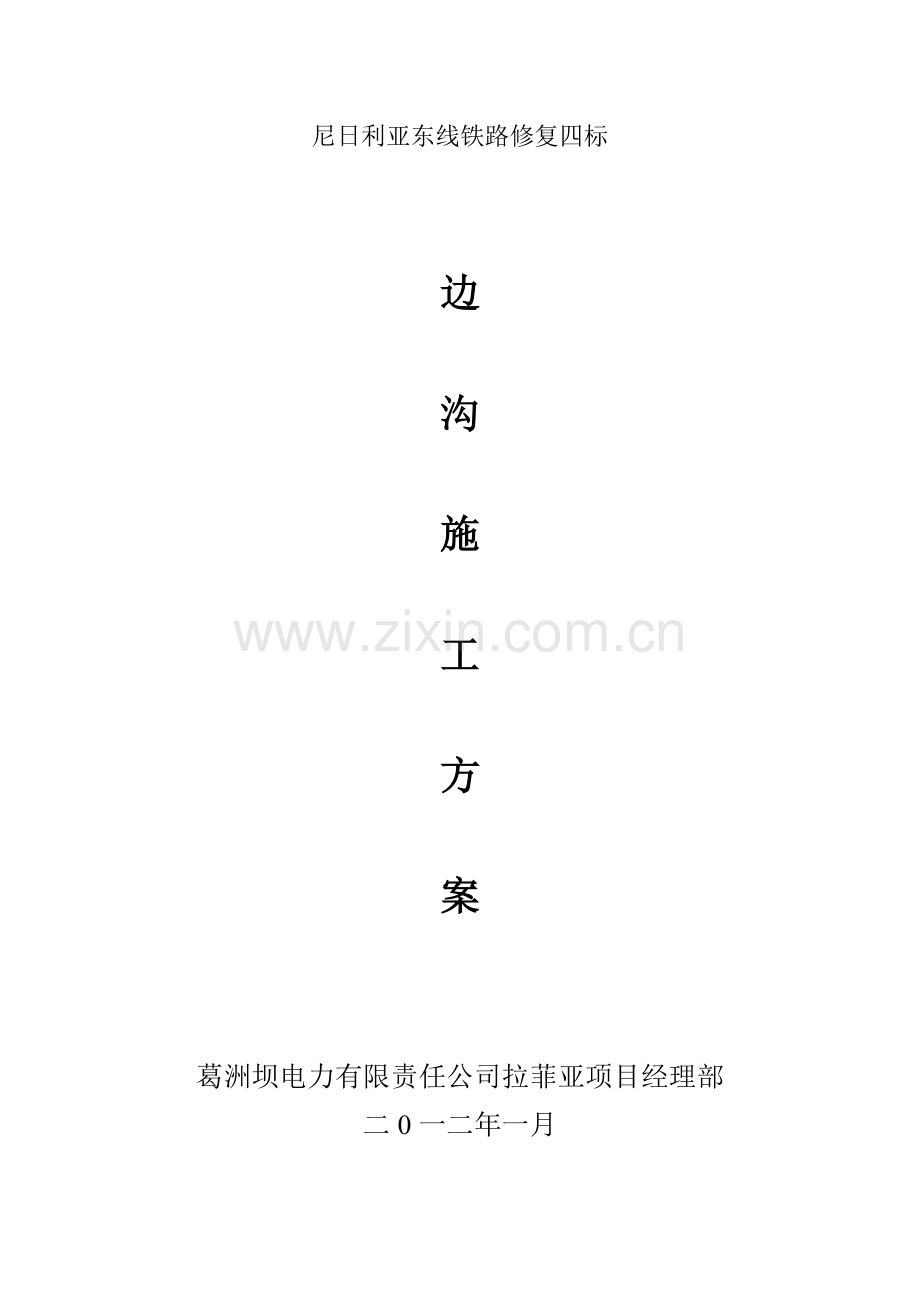

尼日利亚东线铁路修复四标

边

沟

施

工

方

案

葛洲坝电力有限责任公司拉菲亚项目经理部
二0一二年一月

钢筋砼边沟施工方案
一、 编制依据
１、 尼日利亚东线铁路修复四标1.65m*1.20m边沟施工设计图、合同文件及相关技术规范；
２、 我方技术员经现场踏勘、走访调查所取得的各种资料。
３、 我公司人员素质，技术装备、财务能力等综合情况及可调用到本工程的各类资源．
二、 工程概况：
1、 尼日利亚东线铁路修复四标1.65m*1.20m钢筋砼边沟为既有线铁路排水边沟，该边沟处于里程K561-K563之间，边沟全长1800m，边沟净宽1.65m，深度1.20m；边沟基础采用10cm厚C10混凝土垫层，20cm厚C25钢筋混凝土基础，墙身为20cm厚Ｃ25钢筋混凝土。
2、 边沟工程量（见附表）
三、 施工及方法：
1、 该边沟所处位置受地理环境影响，一侧为既有线铁路，另一侧为现有民居，且边沟原始地貌全长坡度较大，边沟基坑采用机械（全长）进行开挖，配合人工清理的方式进行施工。基坑开挖宽度根据边沟基础宽度而定，但基坑壁坡比按1：0.7—1:1的坡比放线开挖（具体情况根据实际坡度而定），当基底开挖到设计标高或基底承载力满足设计要求后，再利用人工将基底清理平整，且将松散的土石方清除，经检验合格后，立即进行下道工序的施工（C10混凝土垫层浇筑，且根据实际地质情况设置沉降缝）。
2、 边沟墙身采用C25钢筋混凝土浇筑：为保证墙身处露面，表面平整、直顺、尽量减少模板接缝，墙身模板采用木模板，根据当地市场既有情况挑选合适规格的模板，内外模板采用对拉的形式进行加固，由于边沟墙身每20m设一沉降缝，根据实际情况，墙身钢筋混凝土浇筑按沉降缝分段进行施工，每段墙身混凝土量（沉降缝20m段）17.8m3，现场自备发电机滚筒式搅拌机，边沟墙身每次浇筑时间根据现场用工情况而定，墙身沉降缝涂塞2cm厚的防水油膏。由于墙身砼难易积水养护，采用草垫或麻袋附作式养护。由于当地气温较高，应每隔2小时养护1次，将草垫或麻袋进行湿水养护（具体情况根据当时天气变化而定）。
3、 钢筋制作安装施工：根据设计（通用图）要求，在预制场按要求制作好钢筋后用运输车运到现场进行安装绑扎，钢筋安装绑扎按照相关规范及图纸要求进行，钢筋保护层厚度设置为3cm，采用砂浆预制块垫支保护层厚度。
4、 边沟两侧回填：边沟回填土采用土质较好的土方两边对称分层进行填筑，采用打夯机分层夯实，回填压实度应达到规范要求。
四、 质量控制措施
1、 严格按《规范》进行施工，组织专职质检班组，质检员统一管理，针对本工程施工中的薄弱环节及关键部位，实施预测、预控等手段。严格控制施工质量，对施工方法、工序和施工检查主动与相关单位配合。
2、 严格控制原材料的进场，针对原材料进场我们应做到：
（1）、首先要对材料（地材）出产地进行取样送检，合格后方准运进施工现场。
（2）、对已进场的原材料要不定期进行抽检，一经发现不合格的材料，立即清除施工现场，以保证施工质量。
（3）、混凝土、砂浆，现场施工配制时，应严格按配合比（重量比：现场安放一台称，且沉于地下，使每一次运机制砂、碎石的斗车能顺利通过该台称进行准确计量）进行配制。
（4）、现场配备发电机，混凝土搅拌机一台，振动棒二根。
五、施工作业进度计划（见附表）
六、安全、文明施工
（1）、机制砂、碎石堆码场地应严格控制，水泥、钢材建临时工棚堆放，且作防潮处理，并根据场地实际情况作好施工场地的排水工作。
（2）、凡进入施工现场的施工作业人员及管理人员必须戴安全帽，管理人员且应佩带相关明显标示，在脚手架施工和架设跳板应搭设简易栏杆。
（3）、各种原材料和施工机具、工具应堆放整齐，保证施工现场干净、整洁。
