五防轻体隔墙板施工组织方案

安装施工规范

一；施工准备
1，材料；FGC条板，轻粉，药水，草粉或锯沫，玻纤网格防裂带。
2.，按施工图及现场条件编制排版图，排版图上应按设计要求标明条板的规格尺寸及安装方法，并注明门窗洞口设置位置。
3，进场条件，现场应清理干净，运输道路通畅，条板的堆放的地方平整，干燥，踏实。
4，备足所需的各类铺料﹙辅料必须是符合国家和地方相关标准要求﹚。
5，组织好安装人员和安装时所用的各类机具，梯，架等。
二，施工步骤及施工工艺；
1，清理安装条板位置的基层。
2，放线，根据施工排版图，放在地面与顶棚安装隔墙条板位置及门窗洞口和靠主体强面位置的垂直线。

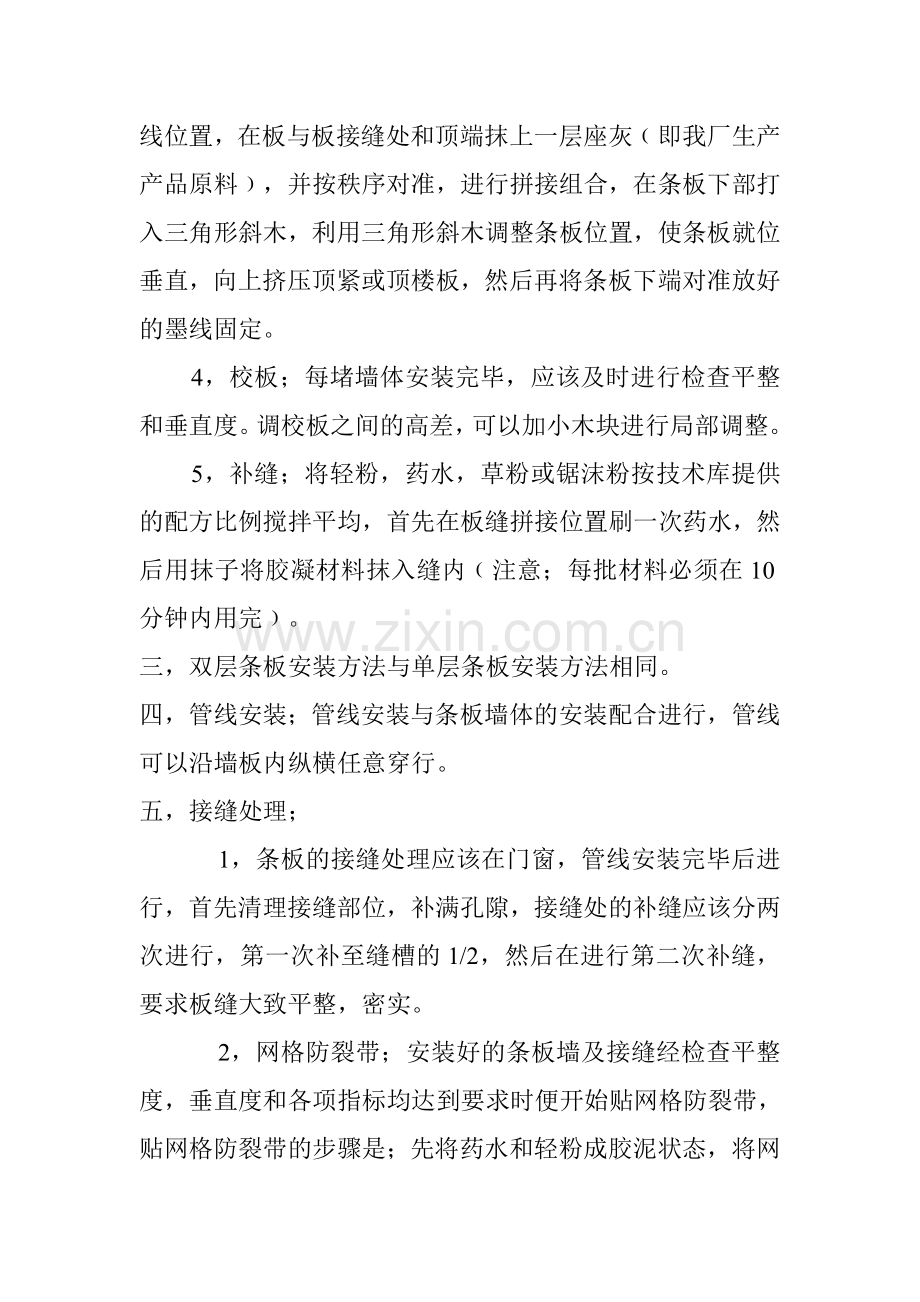

3，条板安装一般采用下契顶板法；将条板对准上下标线位置，在板与板接缝处和顶端抹上一层座灰﹙即我厂生产产品原料﹚，并按秩序对准，进行拼接组合，在条板下部打入三角形斜木，利用三角形斜木调整条板位置，使条板就位垂直，向上挤压顶紧或顶楼板，然后再将条板下端对准放好的墨线固定。
4，校板；每堵墙体安装完毕，应该及时进行检查平整和垂直度。调校板之间的高差，可以加小木块进行局部调整。
5，补缝；将轻粉，药水，草粉或锯沫粉按技术库提供的配方比例搅拌平均，首先在板缝拼接位置刷一次药水，然后用抹子将胶凝材料抹入缝内﹙注意；每批材料必须在10分钟内用完﹚。
三，双层条板安装方法与单层条板安装方法相同。
四，管线安装；管线安装与条板墙体的安装配合进行，管线可以沿墙板内纵横任意穿行。
五，接缝处理；
1，条板的接缝处理应该在门窗，管线安装完毕后进行，首先清理接缝部位，补满孔隙，接缝处的补缝应该分两次进行，第一次补至缝槽的1/2，然后在进行第二次补缝，要求板缝大致平整，密实。
2，网格防裂带；安装好的条板墙及接缝经检查平整度，垂直度和各项指标均达到要求时便开始贴网格防裂带，贴网格防裂带的步骤是；先将药水和轻粉成胶泥状态，将网格防裂带放入其中，然后取出贴在缝中央用刷子或灰刀刮平，注意调合的粘接剂必须防止10分钟内用不完，造成裂纹现象。
六，墙体保养
交叉作业时，有关人员需要做好交接，协调工作，说明注意事项。条板墙体在第一次接缝后72小时内不得进行下道工序施工作业，条板墙体全过程完工后七天内属于墙体养护期，不能接受任何侧力冲击和震动影响。
七，施工安全；
1，安装施工人员必须严格遵守有关操作规程，做到安全文明施工。
2，在施工工地时，必须戴安全帽，穿硬头劳动鞋，垂直运输采用塔吊时，条板必须捆扎牢固，以免造成损失和危及人生安全。
3，在临连无护栏的情况下作业，必须系好安全带。
4，严禁酒后上班或上班饮酒；严禁在施工现场戏耍打闹；严禁随便向楼下投掷物料避免发生意外。
5，施工使的梯架应稳实牢固。
6,注意安全用电。

验收标准
条板墙体安装工程质量符合《建筑工程质量检验评定标准》DBJ301-88和《建筑装饰工程及施工验收规范》JCJ73-91的有关规定。

验收内容

一，检查条板及相关材料规格及物理力学性能和有关国家要求检查的内容，是否符合国家和地方的规定标准。
二，检查条板的几何尺寸是否规范，单面壁厚是否均匀，含水量是否超过国家
三，条板与条板之间，条板墙体与主体建筑结构之间必须是牢固，稳定，接缝必须平整。
四，条板墙体表面必须平整，垂直，边角应正规，不能够出现裂纹现象。
五，如果条板内有预埋件等隐蔽项目，应该符合设计要求。
六，网格防裂纹带必须适中贴紧。
七，条板墙体允许偏差

序号
项目
允许偏差
检查方法
1
墙体轴线
5
2
表面平整度
4
靠尺检测
3
垂直度
4
托线板检测
4
接缝高差
3

5
阴阳角方正
3

6
门窗洞口
宽度-1 +4 高度-15 +1

八，隐蔽项目；条板墙体的预埋件，膨胀螺栓，钢板卡，锚固件必须稳固。
九，暗线，暗管，电源开关盒，电源插座盒必须牢固。

组成与结构性能参考表

填料含量
液/固比例
平均密度
强度
软化系数
导热系数
锯沫，秸秆 30-40
0.45-0.5
1200-1400
5-9.7
0.56-0.6
0.27-0.3

0.4
950-1200
4.5-10
0.62-0.66
0.25-0.28

0.32-0.35
1300-1450
8-9.2
0.68-0.72
0.30-0.36

﹙ml/g﹚
﹙kg/m﹚
﹙Mpa﹚

﹙w/m.℃﹚

四川星河集成活动房屋有限公司
编写；王永丰 18295478306 2010-7-10
