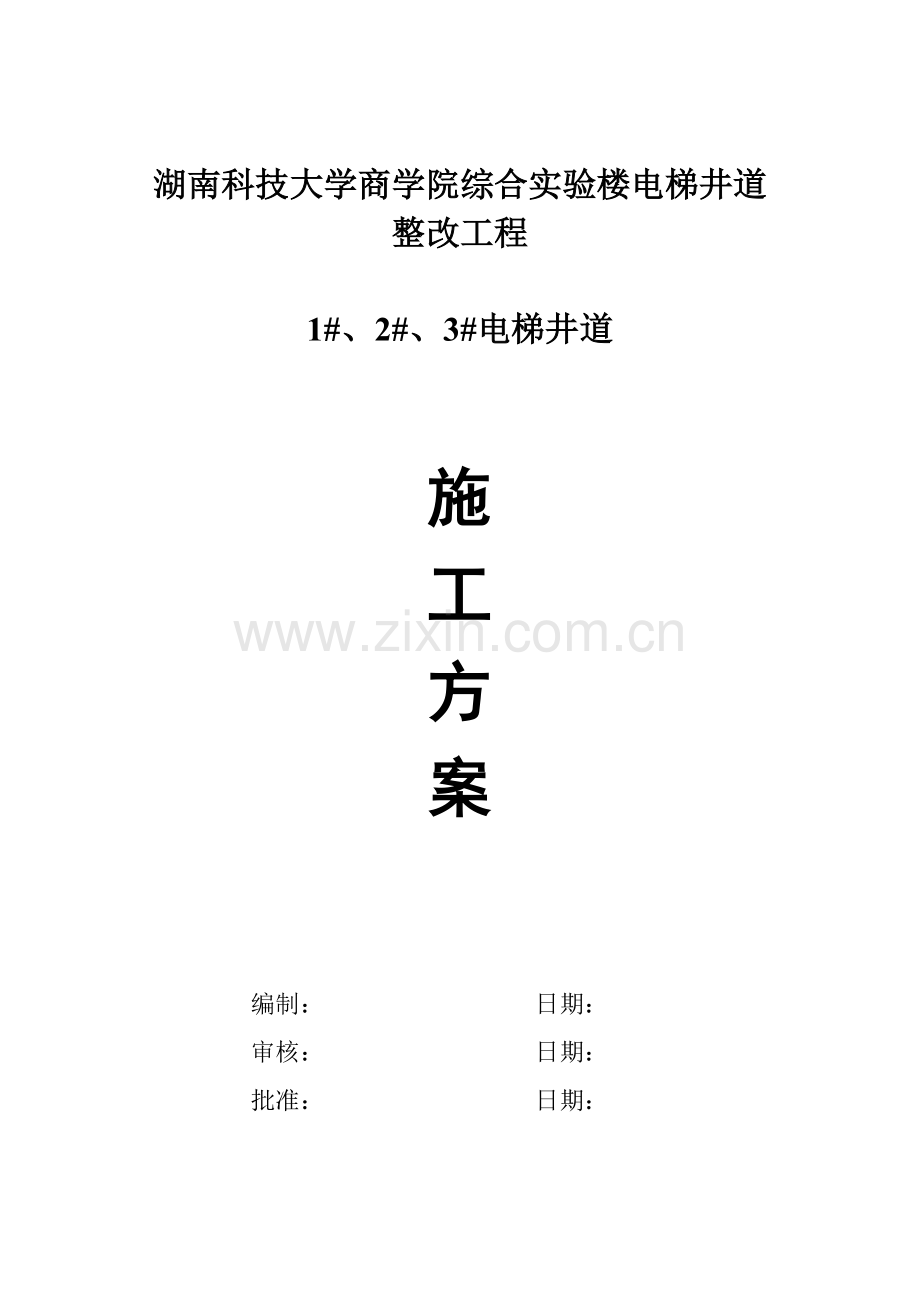

湖南科技大学商学院综合实验楼电梯井道整改工程

1#、2#、3#电梯井道

施
工
方
案

编制： 日期：
审核： 日期：
批准： 日期：

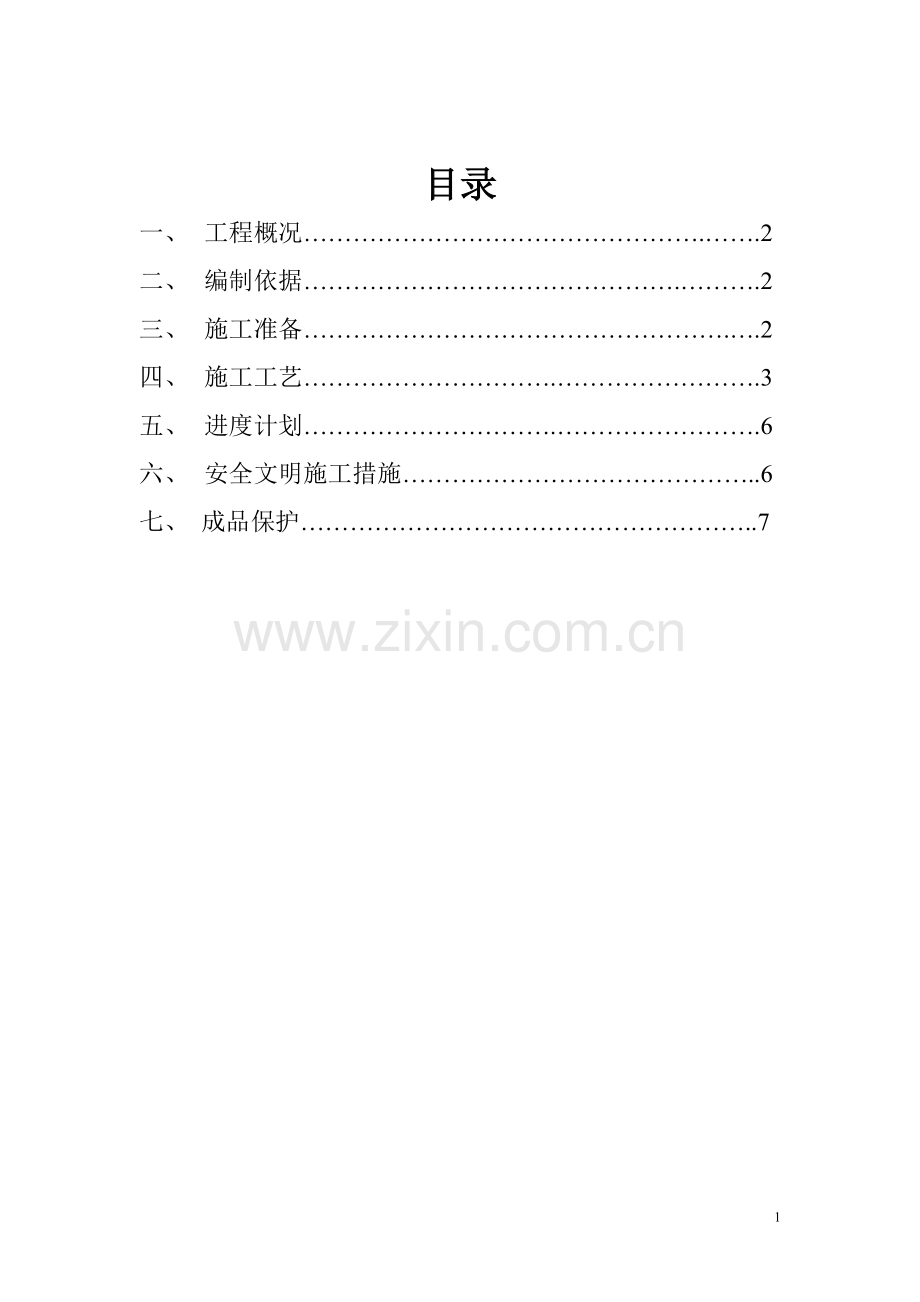

目录
一、 工程概况………………………………………….…….2
二、 编制依据……………………………………….……….2
三、 施工准备…………………………………………….….2
四、 施工工艺………………………….…………………….3
五、 进度计划………………………….…………………….6
六、 安全文明施工措施……………………………………..6
七、 成品保护………………………………………………..7

一、 工程概况
本工程为湖南科技大学商学院综合实验楼电梯井道工程，位于湘潭市桃源路。
由于1#、2#、3#电梯井道尺寸规格不符合并且有520*420构造柱在井道中、还有圈梁之间距离偏大，导致电梯不能正常安装，为保障电梯的正常安装施工，现对1#、2#、3#电梯井道墙体采用增设槽钢加固方法加固。
二、 编制依据
1、现有施工图纸和设计变更
2、钢结构工程施工质量验收规范 （GB 50205—2001）；
3、电梯工程施工质量验收规范 （GB 50310—2002）
4、建筑抗震加固技术规程 （JGJ 116—98）；
5、混凝土结构加固技术规范；
6、电梯制造与安装安全规范 GB 7588
三、 施工准备
1、机械、工具准备
现场所需机具配置表
编号
机具名称
数量
备注
1
手推车
2
满足现场材料运输要求
2
电钻
2

3
气割
1

4
电焊机
2

5
垃圾清理车
2
满足现场垃圾运输
6
卷扬机
2

7
灭火器
6
满足现场消防要求

2、材料准备

四、施工工艺
1、施工工艺流程
槽钢、钢板加工、表面处理

钻孔、清孔、

测量放线

材料进场、施工准备

交付
使用

涂防腐防锈漆

穿墙对拉安装钢板槽钢

槽钢
焊接

剪力墙表
面剔槽

外墙基层处理

2、施工工艺
2.1 槽钢、钢板的加工，应根据实际尺寸制作，螺栓孔应按图示方法加工成孔。
2.2 钢材表面处理：钢材表面用砂纸打磨除去表面杂质、铁锈、油渍等杂物，喷或刷防腐防火漆三遍，安装前涂防锈底层漆一遍、安装完毕涂防锈中层漆一遍、防火防腐面层漆一遍。钢材表面底层防锈漆处理后应存放在阴凉通风 ，防止日光直射，并杜绝火源，待完全固化后方可使用。
2.3 测量放线：严格按施工图纸、相关设计要求弹好墙体位置、螺栓孔位置、钢板槽钢位置线，原则上每3层复测一次，减少测量误差。
2.4 为方便施工，在满足安全文明施工前提下可用钢管、木方和木板搭设简易操作平台，搭设时应严格注意不接触、碰撞电梯已完部分设施和各种构件。也可与电梯安装公司协商租用已有临时施工轿厢施工。
2.5 穿墙对拉螺杆长度根据现场实际尺寸量取，必须满足外露部分不小于3个丝扣、满足电梯正常施工、安装、运行尺寸要求。若达不到电梯正常施工、安装、运行尺寸要求，可把井道内槽钢一端螺栓连接改用焊接连接。
2.6 墙面基层剔槽深度，暂取15mm，施工时根据主体剪力墙实际情况适度调整。

五、进度计划

六、安全文明施工措施
1、使用的原材料技术性能、强度、品种必须符合规范要求，并有出厂合格证，规定试验项目必须符合标准。
2、开工前，相关的工程技术人员必须对各施工操作人员进行安全、技术交底。
3、根据材料计划及不同施工阶段的材料用量，确定材料供应源、保证材料质量，同时必须满足施工要求。
4、根据工程施工进度计划，合理组织劳动力，按不同的施工顺序配足相应的各工程操作工人，并及时做好上岗前各工种的“三级”安全教育工作。
5、现场严格按消防要求配备灭火器，乙炔、氧气有存放必须满足安全距离要求。
6、墙体剔槽、墻体钻孔严禁破坏主体结构钢筋。
7、因本工程施工工期紧，各不同专业施工队之间的穿插作业多，施工过程应加强与其他专业队伍施工的协调工作。
8、施工现场配备专业技术人员负责现场安全生产责任的落实，施工过程中不得擅自离场。
9、特种作业人员必须持证上岗，对有特殊要求的作业人员发放作业用具和专业服装。
9、施工过程严格做到工完场清，按规范要求做好现场的安全文明施工措施。
七、成品保护
1、对全体操作人员进行成品保护教育，并在施工现场张贴宣传标语，使操作人员牢固树立成品保护意识。
2、加强施工现场的宏观管理，合理安排工序穿插，避免因工序安排不合理而发生的相互污染和破坏，制定详细合理的工序交接制度，将成品保护责任落实到人，并制定相应的奖罚措施，严格执行。
3、加工好的半成品进入工地后，应储存于仓库中，并作好通风防潮工作，安排专人管理。
4、由于本工程特殊性，对于各专业队伍的已完、未完部分的成品，严格做好保护措施。对电梯安装队伍的各种设施、成品、半成品，双方应有完善交接手续，采取有效保护措施，严禁碰撞、毁坏。
