强电过路管施工方案.doc

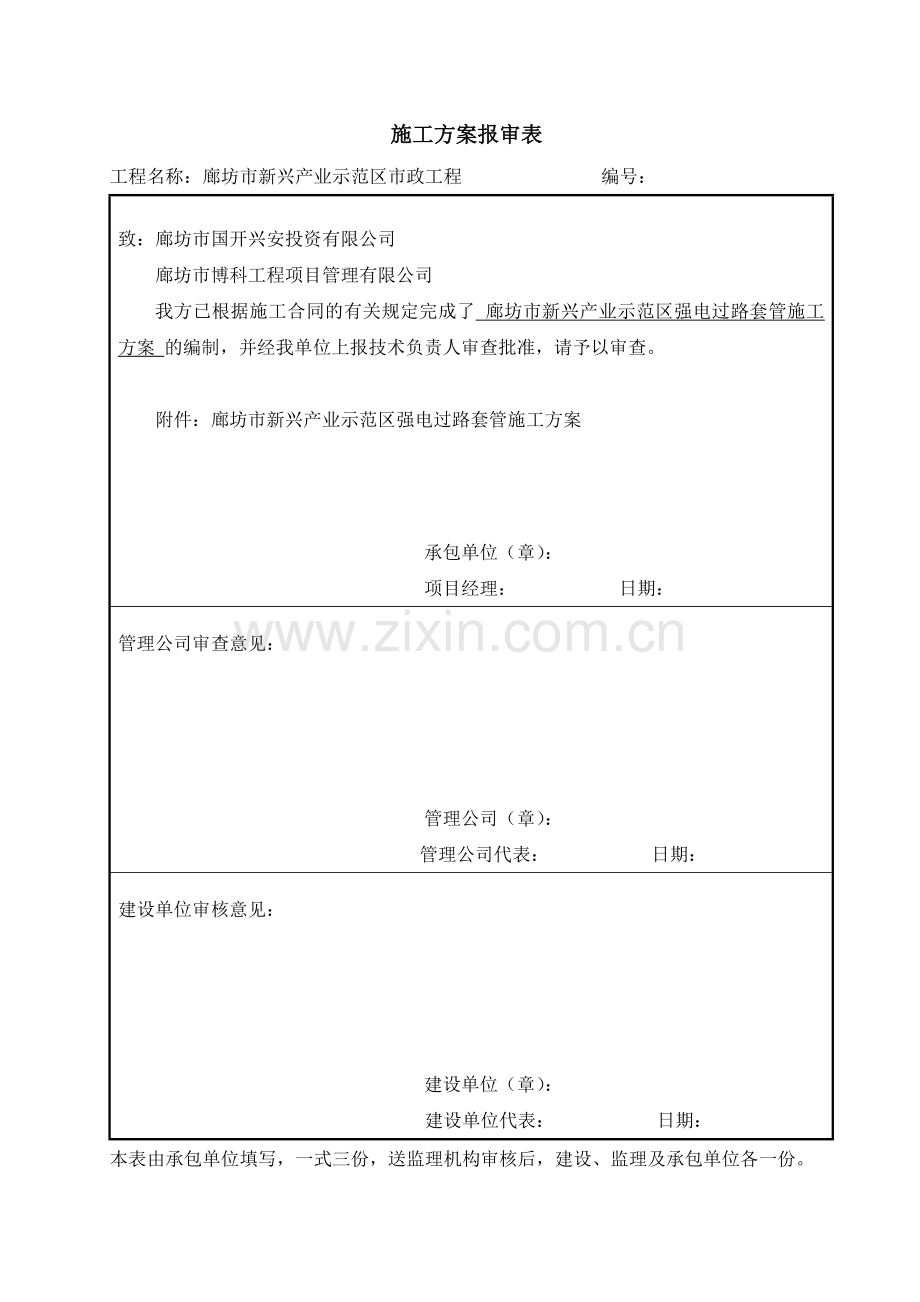

施工方案报审表
工程名称：廊坊市新兴产业示范区市政工程 编号：

致：廊坊市国开兴安投资有限公司
廊坊市博科工程项目管理有限公司
我方已根据施工合同的有关规定完成了 廊坊市新兴产业示范区强电过路套管施工方案 的编制，并经我单位上报技术负责人审查批准，请予以审查。

附件：廊坊市新兴产业示范区强电过路套管施工方案

承包单位（章）：
项目经理： 日期：

管理公司审查意见：

管理公司（章）：
管理公司代表： 日期：

建设单位审核意见：

建设单位（章）：
建设单位代表： 日期：
本表由承包单位填写，一式三份，送监理机构审核后，建设、监理及承包单位各一份。
施工方案报审表
工程名称：廊坊市新兴产业示范区市政工程 编号：

致：廊坊市 工程建设监理有限公司

我方已根据施工合同的有关规定完成了 廊坊市新兴产业示范区强电过路套管施工方案 的编制，并经我单位上报技术负责人审查批准，请予以审查。

附件：廊坊市新兴产业示范区强电过路套管施工方案

承包单位（章）：
项目经理： 日期：

专业监理工程师审查意见：

专业监理工程师： 日期：

总监理工程师审核意见：

项目监理机构：
总监理工程师： 日期：
本表由承包单位填写，一式三份，送监理机构审核后，建设、监理及承包单位各一份。

廊坊市新兴产业示范区市政工程

强电过路套管施工方案

编制：
审核：
审批：

中建廊坊新兴产业示范区工程项目经理部
二0一一年四月二十四号

一、工程概况
本工程为廊坊市新兴产业示范区市政工程，纵二路，横三路均为新兴产业示范区内的主干路。规划市政红线为110米，规划道路红线为50米，两侧各12.0米机动车道，机动车道采用直线型路拱。目前，排水工程已经接近尾声；机动车道灰土及二灰碎石已经开始施工，其中纵二路1号桥至会场段、横三路廊大路口到会场段的石灰土路床处理及石灰稳定土基层已经基本完成，横三路二灰碎石已经摊铺部分路段。
强电专业横过路管按设计铺设无碱玻璃钢管，无碱玻璃钢管铺设完成后，用混凝土将开挖后沟槽铺设的过路管全部包封，以满足强电专业横过路管施工要求。本工程过路管用混凝土包封后，需用10%灰土进行回填。机动车道回填至开挖位置，非机动车道和人行道部分尚未施工需用10%灰土回填至非机动车道路床底部，除机动车道、非机动车道和人行道以外管线铺设部分需用素土回填至中央绿化带绿化土设计标高。
二、强电过路管施工方案
1、强电一般段施工方案
强电过路管由于埋设深度的关系，均需在机动车道石灰土路床处理层或石灰稳定土路基施工完毕后，方能进行开挖作业，其施工断面图如下：

①管沟开挖：根据现场施工情况，灰土路床处理层施工完毕后或石灰稳定土施工完毕后，由测量放出需要埋设过路套管的位置及开挖的上下口线，采用挖掘机进行开挖，开挖按1：0.33放坡。
②管沟铺设：在沟槽开挖完成后，按电力施工要求铺设管道，并对管道进行砼包封。
③管沟回填：管道砼包封达到足够的强度后，从砼顶面按要求对管道进行人工分层夯填。需用10%灰土进行回填。机动车道回填至开挖位置，非机动车道和人行道部分尚未施工需用10%灰土回填至非机动车道路床底部，除机动车道、非机动车道和人行道以外管线铺设部分需用素土回填至中央绿化带绿化土设计标高。
2、已铺设二灰碎石段施工方案
由于强电过路管设计滞后，我横三路部分路段（右幅机动车道0+930～2+560）两层二灰碎石已经铺筑完毕，因此，本段有16道强电管沟开挖需要破碎二灰碎石后进行施工，施工断面图如下:

①管沟开挖：由测量放出需要埋设过路套管的位置及开挖的上下口线，需先将已经铺筑完毕的两层二灰碎石破除，然后采用挖掘机按1：0.33放坡开挖管沟。
②管沟铺设：在沟槽开挖完成后，按电力施工要求铺设管道，并对管道进行砼包封。
③管沟回填：管道砼包封达到足够的强度后，从砼顶面按要求对管道进行人工分层夯填。需用10%灰土进行回填，机动车道回填至设计二灰碎石顶面以下60cm，上部60cm分层人工回填二灰碎石，回填到二灰碎石结构层时，两侧各做30cm厚，50cm宽的开蹬处理；非机动车道和人行道部分用10%灰土回填至非机动车道路床底部，除机动车道、非机动车道和人行道以外管线铺设部分需用素土回填至中央绿化带绿化土设计标高。
④二灰碎石表面修整：因二灰石灰顶面以上即是沥青面层，所以，二灰碎石表面必须保证平整、光洁。为此，需对人工回填管沟的二灰碎石顶面进行机械修整：在管沟回填到顶面时，将二灰碎石表面压实后超填2～3cm。先用平地机将超填的表面刮平，然后用钢轮压路机碾压密实，最后用轮胎式压路机收面。
⑤养护：对管沟新填筑的二灰碎石用水车进行洒水养护，并封闭交通，14天内严禁车辆通行。
