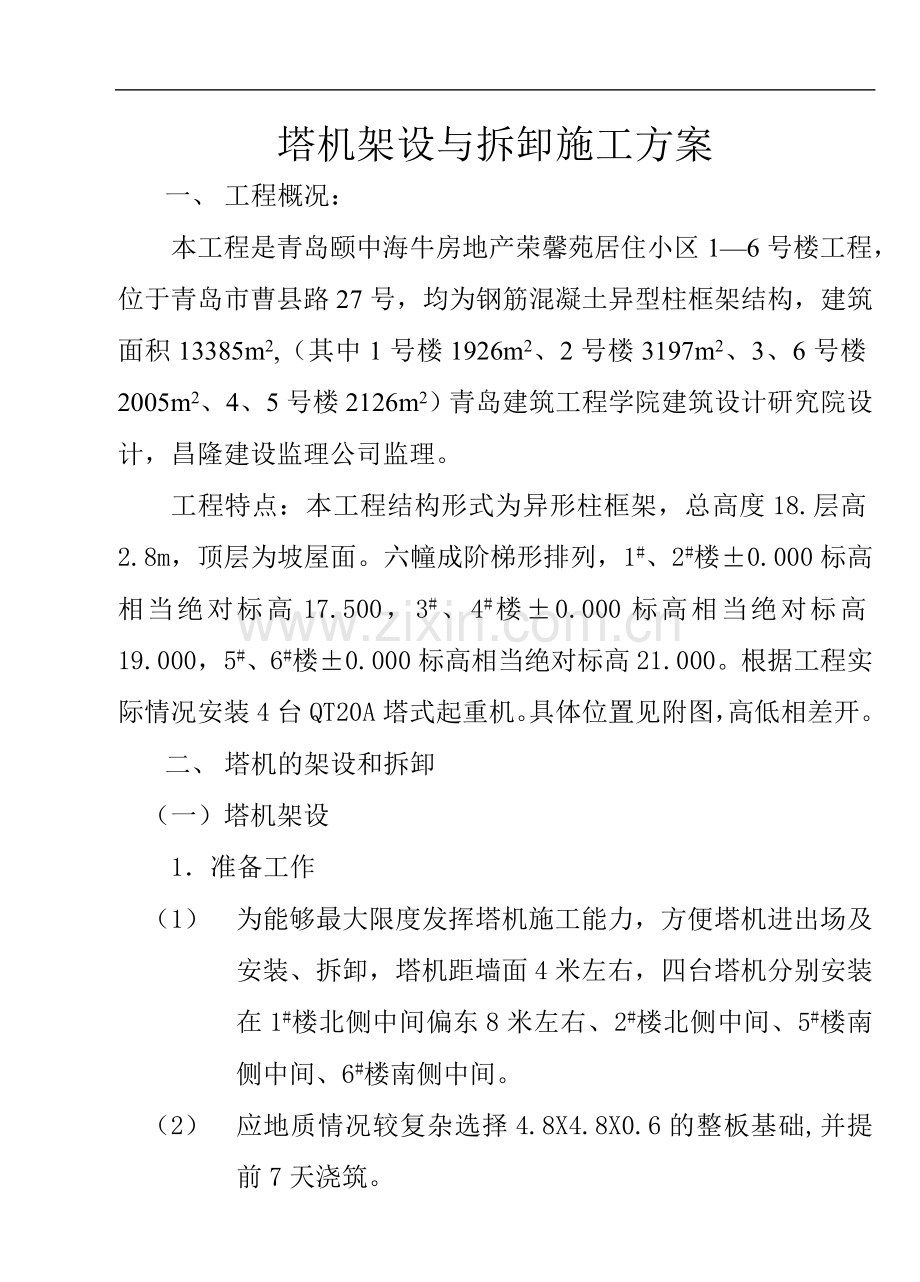

塔机架设与拆卸施工方案
一、 工程概况：
本工程是青岛颐中海牛房地产荣馨苑居住小区1—6号楼工程，位于青岛市曹县路27号，均为钢筋混凝土异型柱框架结构，建筑面积13385m2,（其中1号楼1926m2、2号楼3197m2、3、6号楼2005m2、4、5号楼2126m2）青岛建筑工程学院建筑设计研究院设计，昌隆建设监理公司监理。
工程特点：本工程结构形式为异形柱框架，总高度18.层高2.8m，顶层为坡屋面。六幢成阶梯形排列，1#、2#楼±0.000标高相当绝对标高17.500，3#、4#楼±0.000标高相当绝对标高19.000， 5#、6#楼±0.000标高相当绝对标高21.000。根据工程实际情况安装4台QT20A塔式起重机。具体位置见附图，高低相差开。
二、 塔机的架设和拆卸
（一）塔机架设
1．准备工作
（1） 为能够最大限度发挥塔机施工能力，方便塔机进出场及安装、拆卸，塔机距墙面4米左右，四台塔机分别安装在1#楼北侧中间偏东8米左右、2#楼北侧中间、5#楼南侧中间、6#楼南侧中间。
（2） 应地质情况较复杂选择4.8X4.8X0.6的整板基础,并提前7天浇筑。
（3） 提前平整好道路，安装好塔机电源电箱。
2．架设程序
（1） 底架安装：将基础块放置在规定的位置，放置平衡并大致找平。在基础上安装底架，用水平仪找平支脚并锁紧底脚固定螺栓。
（2） 底部节安装：a.将一节标准节安放在底架上固定好；
b.平衡对准塔身标准节放置并锚固好。
c.将吊杆穿好起重绳并固定在标准节靠近平衡臂一端的主弦杆上，用卡具固定好。
d.将第二节标准节吊至第一节标准节的上部固定好，然后按吊杆上升1米。注意提升前先在上部固定导向卡具。
e.将支撑节吊到第二标准节上固定好，再将吊杆提升一节距离固定好。
f.安装三根斜支撑杆，固定吊杆的一端暂不安装第四根。
g.吊起一节加固节至支撑节上部固定好，再将吊杆提升一节固定好。此时吊杆脱离支撑节的支撑点。
h.安装第四根支撑杆，然后用经纬仪校正塔身垂直度达1/1000。
（3） 塔身架设：按上述架设标准节的方法，每次吊起一节标准件，每接高一节提升吊杆一次，直至架到要求高度。
（4） 下转台固定节与回转支撑架设，将下转台与回转支撑组装在一起，用吊杆一次性架设在塔身顶部。注意吊杆悬臂高度不得超过2米。
（5） 上转台固定节与回转机构架设：将回转机构组装在上转台上，用吊杆一次性架设在回转支撑上固定好，注意吊杆悬臂高度不得超过2.5米。
（6） 塔顶架设
a. 将上转台固定的一端主弦杆对准吊杆,在固定节的主弦杆上固定两个长固定卡与吊杆套在一起,将吊杆升至塔身最高位固定。
b. 立起塔顶，将前后臂拉杆的连接架及第一节拉杆组装在塔顶上，用铁丝固定。
c. 将起重绳拴于塔顶斜面的滑轮位置，吊起塔顶安装在固定节上，销轴固定。
(7)驾驶架设：
a． 下落吊杆，使吊杆上端高出塔身顶部2.6米，此时拆除固定节上的长固定卡，改而使用固定塔身的短固定卡。
b． 回转机构接电，使固定节前端对准吊杆。
c． 吊起驾驶室座落在上转台右侧支座上固定，上部与固定节螺栓连接。
（8）平衡臂架设：
a． 将吊杆落至下转台以下，将吊杆横端贴紧塔身固定，收回起重绳。
b． 在塔顶顶端，平衡臂前端及平衡重吊架前端，各固定一吨滑转一个，起重绳按规定绕穿，最后固定在平衡臂前端，臂架尾部拴一根溜绳。
c． 启动起升机构，慢慢拉紧起重绳，将平衡臂缓缓拉起，使其根部铰点接近固定节铰点。当两铰点对正后销上销轴。
d． 松开平衡臂根部的起重绳。起重绳按规定绕穿，最后固定在塔顶。启动起升机构，慢慢拉紧起重绳，同时向后拉紧溜绳。将起重臂拉起一个角度。借此将平衡臂向上拉至位置停住。连接平衡臂拉杆，销上销轴。
e． 拉杆连接完毕，慢慢松动刹车，放松起重绳，使拉杆缓缓拉紧。
f． 吊起两块平衡重安放在平衡臂尾部。
（9）起重臂架设：
a． 起重臂在地面上对接并装上起重跑车，穿绕并拉紧变幅绳，将跑车固定在臂架首节。安装起重臂前后拉杆，用铁丝固定在上弦上。
b． 起重臂根部和塔顶顶部各固定一个滑轮，第五节臂前部固定一吨滑轮两个，臂架尾部拴上溜绳。
c． 将起重机绳按规定顺序穿好，向上至塔顶顶部固定，卸下固定节前端的滑轮。
d． 启动起升机构，慢慢拉紧起重绳，将臂架缓缓拉起，使其根部铰点接近固定节铰点。当两铰点对正后销上销轴。
e． 解下起重绳，退出根部滑轮，按倍率为4将起重绳穿绕过起重臂第五节的滑轮组和塔顶顶部的滑轮组，最后固定在塔顶顶部。
f． 慢慢收紧起重绳，同时拉紧溜绳，使臂架向上拉起越过死角，起重臂随之拉起起重架拉至角度位置，连接 起重臂前后拉杆，销上销轴。
g． 松动刹车，慢慢放下起重臂，缓缓拉紧拉杆。
h． 解下起重绳，卸下滑轮组。装上固定节前端的滑轮组。
（10）按规定要求吊装平衡重。
（11）按要求接通全部电源、安装安全装置及回转销车装置。
（12）按规定穿绕起重钢丝绳。
（13）认真做好空载和载荷实验。
（14）做好保护接地装置的制作、安装。
（二）塔机拆卸
塔机拆卸与架设程序相反。
1、 放下吊钩，拆下起重绳固定端，钢丝绳收回卷筒。
2、 起重小车收回至臂架根部节固定，变幅绳收回卷筒，拆下变幅机构电缆。
3、 卸下平衡重三块，利用起升机构。
4、 拆卸起重臂：
a． 架设起重臂的方法，在塔顶顶部，起重臂根部和第五节臂架上固定滑轮组，穿绕钢丝绳，在尾端拴好溜绳。
b． 启动起升机构，将起重臂缓缓向上拉起一个角度（150--200），拆下第1、2节起重拉杆间的销轴，将拉杆固定在起重臂上弦杆上。
c． 慢慢松动刹车，缓缓放下起重臂，注意拉紧溜绳，辅助臂架缓缓下落直至垂直放置。
d． 更换吊点位置至臂架根部，拉紧起重臂，卸下根部铰轴，与溜绳配合，将起重臂落至地面。
5拆卸平衡臂：卸下剩余的一块平衡重。按起平衡臂的方法，固定滑轮组和穿绕起重绳子，尾部拴好溜绳。启动起升机构，向上拉臂起平衡臂一个角度，拆下第1、2节拉杆间的销轴，将拉杆固定在平衡臂架上。启动起升机构，缓缓放下臂架，同时拉紧溜绳，防止碰撞塔身。更换吊点位置至臂根部，拉紧平衡臂，卸下销轴，与溜 绳配合将平衡臂落至地面。
6拆卸司机室：拆卸司机室外接电缆。将平衡臂按架设时的位置，在地面放置并固定牢固。将起重绳重新穿入吊杆，吊杆上升，使上端高出塔身约2.6米。 起重绳子拴住并拉紧司机室，溜绳拴住司机室底部。将司机室落至地面，拆下固定螺拴。
三、 塔身架设、拆卸时安全注意事项
1、 架设及拆卸工作应有专门人员进行，作业人员须统指挥，明确分工。
2、 作业人员应戴安全帽，穿胶鞋。登高佩安全带。
3、 装、拆工作时的风力不大于4级。
4、 装、拆电气部分需由专业人员进行。
5、 装、拆工作中，严禁只装拆一个臂架就中断作业。
6、 禁止从高处向下抛物。
7、 使用起重绳时，绳端固定处不少于三只绳夹。
8、 非工作人员应远离工作现场。
