某住宅工程外墙面砖施工方案_secret.doc

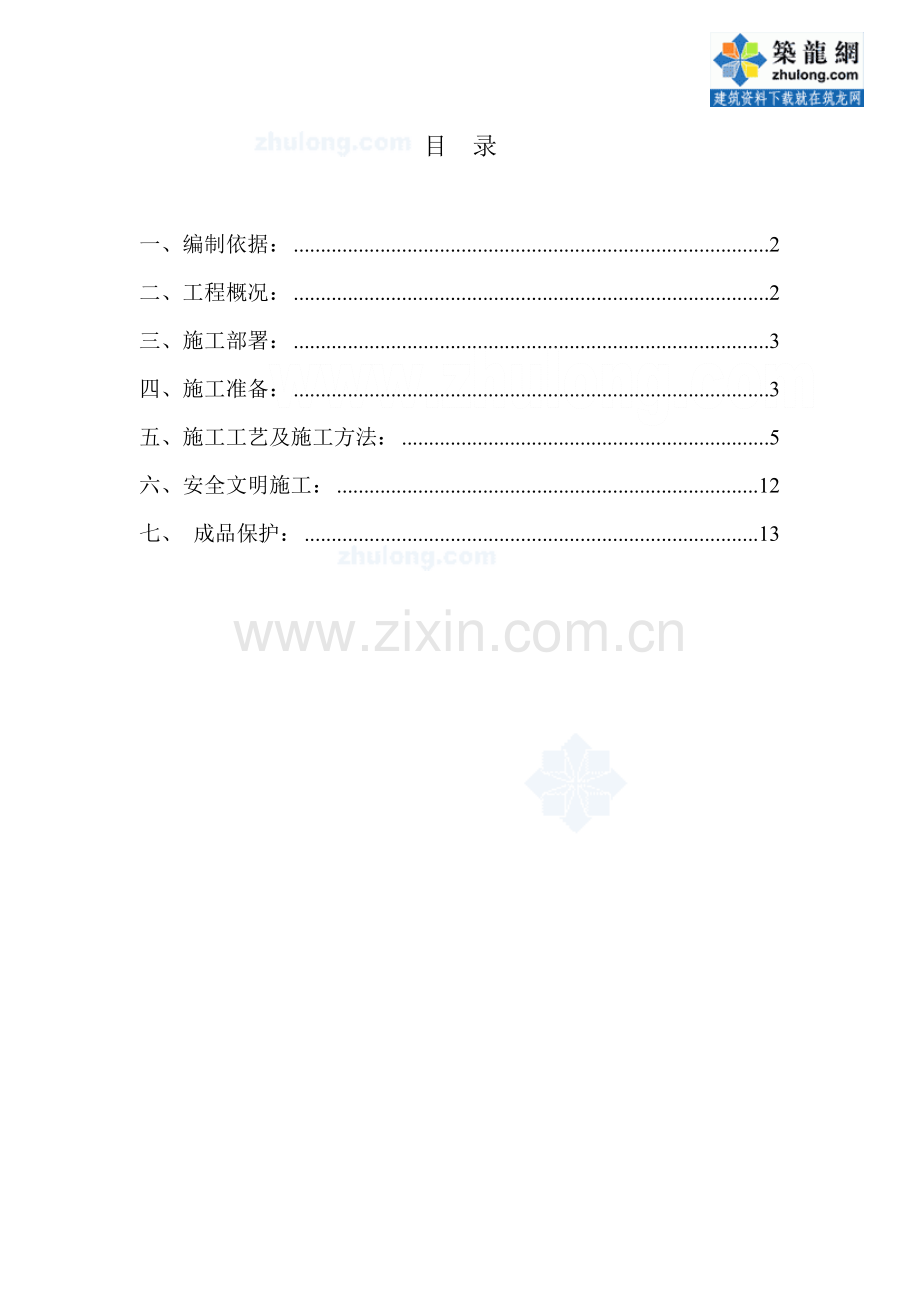

目 录一、编制依据：2二、工程概况：2三、施工部署：3四、施工准备：3五、施工工艺及施工方法：5六、安全文明施工：12七、 成品保护：13外墙面砖施工方案一、编制依据： 建筑装饰装修工程质量验收规程（GB50201-2001） 外墙饰面砖工程施工及验收规程（JGJ126-2000） 建筑工程饰面砖粘结强度标准（JCJ110）砂浆、混凝土防水剂（JC474） *一期工程1#、3#楼建筑图、最终效果图二、工程概况：*一期工程分为1#楼、3#楼、地下车库三部分。1#楼为剪力墙结构，地下一层，地上26层，建筑高度76.65m，建筑面积34129.69m，其中地下室建筑面积1272.23m；3#楼为剪力墙结构地下一层，地上10层，建筑高度34.6m，建筑面积13090.16m，其中地下室建筑面积：1121.25m，外墙贴面砖。抗震等级均为二级，抗震设防烈度为8度，耐火等级1级，设计使用年限50年。三、施工部署：1、质量目标：在保证合格工程的前提下，使建筑物立面更具有美观、大方的效果。2、工期安排： 根据工程工期安排，工序穿插要求，3#楼外墙约9月初进行施工，工期为50天，1#楼外墙约10月中旬进行施工。四、施工准备：1、材料： 水泥：尧柏P.C32.5R水泥，有出厂证明和复试单，若出厂超过三个月，应按试验结果使用。 抗裂砂浆：用于外墙抹灰瓷砖胶粘剂：贴面砖粘结材料嵌缝剂：用于面砖与面砖间的勾缝界面剂：用于局部砼面抹灰前打底弹性密封胶：用于不同面砖的交 接处注：以上材料均需提供产品出场合格证、产品性能检测报告，水泥需提供28天复试报告。面砖：三色面砖45*145、灰白色墙面砖70*70、石材400*600。面砖的表面应光洁、方正、平整，质地坚固，其品种、规格、尺寸、色泽应均匀一致，必须符合设计规定。不得有缺楞、掉角、暗痕和裂纹等缺陷。 2、机具：磅秤、铁板、孔径5mm筛子、窗纱筛子、手推车、大桶、小水桶、平锹、木抹子、铁抹子、大杠、中杠、小杠、靠尺、方尺、铁制水平尺、灰槽、灰勺、米厘条、毛刷、钢丝刷、笤帚、錾子、锤子、粉线包、小白线、擦布或棉丝、钢片开刀、小灰铲、手提电动小圆锯、勾缝溜子、勾缝托灰板、托线板、线坠、盒尺、钉子、红铅笔、铅丝、工具袋等。3、作业条件：（1）架体：主体队伍撤场前对架体进行检查并整改、架底清理。本工程1#楼装饰阶段仍使用爬架（局部搭设落地架或使用吊篮），外墙施工由上至下，爬架根据施工进度下滑，3#楼1-3层重新搭设落地架。（2）基层处理：本工程外墙保温大模内置，在外墙抹灰前，应先清除保温板上遗留的混凝土渣滓和浮浆，外墙螺栓眼、交手眼、窗台、窗套等事先砌堵好，后贴式保温板应粘结牢固。（3）外墙铝合金窗安装完毕。（4）样板引路：大面积施工前应先放大样，并做出样板墙，确定施工工艺及操作要点，并向施工人员做好交底工作。样板墙完成后必须经质检部门鉴定合格，并且经监理单位、建设单位认可后，方可组织大面积施工。五、施工工艺及施工方法：1、施工工艺流程：（1）外墙抹灰照规矩、做灰饼、抹标筋 抹底层灰 弹分格线、嵌分格条 抹面层灰 拆除分格条、勾缝做滴水线养护（2）贴面砖找平层验收合格 弹分格线 选砖、浸砖 做标准点 预排面砖 铺贴面砖嵌缝、擦洗2、外墙抹灰施工要点：先上部，后下部，先檐口再墙面(包括门窗周围、窗台、阳台、雨篷等)。大面积的外墙分片同时施工。在垂直方向适当分段，一次抹不完时，在阴阳角交接处或分隔线处间断施工。（1） 基层处理：本工程外墙基层为保温板，抹灰前，应清除保温板槽内的混凝土浆，并浸水湿润。将管道穿越的洞口及时安放套管，并用细石混凝土填实，外墙螺栓孔堵实。根据外墙垂直度确定抹灰厚度，本工程保温板外表面程锯齿型，最薄处3cm，最厚处4cm，凹槽深度1cm，抹灰厚度确定为1.5-2cm，一遍成活，如局部垂直度偏差较大，抹灰厚度可适当调整，保证抹灰后外立面垂直。混凝土墙面或梁面直接刮槽打底贴转。（2） 找规矩，做灰饼、标筋：1）在墙面上部拉横线，做好上面两角灰饼再用托线板按灰饼的厚度吊垂直线，做下边两角的灰饼。2）分别在上部两角及下部两角灰饼间横挂小线，每隔1.21.5m做出上下两排灰饼，然后冲筋。门窗口上沿、窗口及柱子均应拉通线，做好灰饼及相应的标筋。3）每层数划分为一个施工段，垂直方向控制用经纬仪来代替垂线，水平方向拉通线同一般做法。（4）弹分格线、嵌分格条：根据尺寸用粉线包弹出分格线。分格条使用前用水泡透，分格条两侧用粘稠的水泥浆(宜掺108胶)与墙面抹成45角，横平竖直，接头平直。当天不抹面的“隔夜条”，两侧素水泥浆与墙面抹成60。 (5）拆除分格条、勾缝：面层抹好后即可拆除分格条，并用素水泥浆把分格缝勾平整。若采用“隔夜条”的罩面层，则必须待面层砂浆达到适当强度后方可拆除。（6）做滴水线（窗台、雨蓬、压顶、檐口等部位）：先抹立面，后抹顶面，再抹底面。顶面应抹出流水坡度，底面外沿边应做出滴水线槽。滴水线槽的做法：在底面距边口20mm处粘贴分格条，成活后取掉即成；或用分格器将这部分砂浆挖掉，用抹子修整。（7）养护：面层抹光24h后应浇水养护。养护时间应根据气温条件而定，一般不应小于7d。项次项 目允许偏差（mm）检查方法普通抹灰高级抹灰国 家标 准 局创优 标 准国 家标 准局创优标 准1立面垂直度4332.5用2m垂直检测尺检查2表面平整度4332.5用2m靠尺和塞尺检查3阴阳角方正4332.5用直角检侧尺检查4分格条（缝） 直线度4332.5拉5m线，不足5m拉通线， 用钢直尺检查5墙裙、勒脚上 口直 线度4332.5拉5m线，不足5m拉通线， 用钢直尺检查3、面砖粘贴施工要点：（1）预排面砖：外墙面砖排列方法有错缝、通缝、竖通缝、横通缝等多种，根据本工程外立面效果图所示为错缝排列。根据大样图及墙面尺寸进行横竖向排砖，以保证面砖缝隙均匀，符合设计图纸要求，大墙面、通天柱子、垛子、阳角部位要排整砖，阳角处正立面砖应盖住侧立面砖的厚度。在同一墙面上的横竖排列，均不得有一行以上的非整砖。非整砖行排在次要部位，如窗间墙或阴角处等，但仍要一致和对称，阴角处应使面砖接缝正对阴角线。如遇有突出的卡件，应用整砖套割吻合，不得用非整砖随意拼凑镶贴。 （3） 吊垂直、套方、找规矩、贴灰饼:在建筑物大角和门窗边用经纬仪打垂直线找直，也可从顶层开始用特制的大线坠绷铁丝吊垂直，然后根据面砖的规格尺寸分层设点、做灰饼。横线则以楼层为水平基准线交圈控制,竖向线则以四周大角和通天柱或垛子为基准线控制，应全部是整砖。每层打底时则以此灰饼作为基准点进行冲筋，使其底层灰做到横平竖直。同时要注意找好突出檐囗、腰线、窗台、雨篷等饰面的流水坡度和滴水线(槽)。 （4） 弹分格线:待基层砂浆六至七成干成，即可按图纸要求进行分段分格弹线。先在外墙阳角处吊钢丝线锤，用经纬仪校核钢丝的垂直度，再用螺栓将钢丝固定在墙上，上下绷紧，作为弹线的基准。以此基准线为度，在整个墙面两端各弹一条垂直线，垂直线间的距离应为面砖宽度的整数倍（包括面砖缝宽），墙面两端的垂直线应距墙阳角（或阴角）为一块面砖的宽度。（5） 做标准点:为控制整个镶贴面砖的平整度，在正式镶贴前应在找平层上做标准点。标准点用废面砖按铺贴厚度在墙面上、下、左、右用砂浆粘贴，上、下用靠尺吊直，横向用细线拉平，标准点间距一般为1.5m。阳角处正面的标准点应伸出阳角线之外，并进行双面吊直。 （6）浸砖: 釉面砖和外墙面砖镶贴前，首先要将面砖清扫干净，放入净水中浸泡2h以上，取出待表面晾干或擦干净后方可使用。 （7）垫木托板: 1-小面挂直靠平；2大面挂直靠平 以找平层上弹出的最下一皮砖的下口标高线为依据，垫好木托板以支撑面砖，防止面砖因自重下滑。木托板上皮应比装饰完的地面低1cm左右，以便地面压过墙面。木托板应安放水平，其下垫点间距应在40cm以内，以保证木托板的稳固。（8）镶贴面砖: 1）镶贴宜采用专用胶粘剂，镶贴顺序为：阳角阴角，大面小面，整体由上向下、局部由下向上。2）镶贴时，先在墙面两端最下皮控制瓷砖上口外表挂线，然后将结合层水泥砂浆用铲子满刮在面砖背面，约4-8mm厚，四周刮成斜面，满刮结合层材料的面砖按线就位后，用手轻压，然后用橡皮锤轻轻敲击，使面砖对齐拉线，镶贴牢固。3）在镶贴中，应随贴、随敲击、随用靠尺检查面砖的平整度和垂直度。若高出标准砖面，应立即敲砖挤浆，如已形成凹陷（亏灰），必须揭下重新抹灰再贴，严禁从砖边塞砂浆，以免造成空鼓。4）饰面砖如遇门窗及阴阳角，应进行调整，非整砖应排放在次要部位或阴角处。每面墙不宜有两列非整砖，非整砖宽度不应小于整砖的1/2。5）外墙面砖在阳角处要割成45度角，角对角镶贴。窗台和压顶交圈处，应以水平铺贴面将垂直铺贴面盖住，在下檐边处，则以垂直面将下口水平面盖住。6）女儿墙压顶、窗台、腰线等部位平面镶贴面砖时，除流水坡度符合设计要求外，应采取顶面面砖压立面面砖的做法，预防向内渗水，引起空裂，同时还应采取立面中最低一排面砖必须压底平面面砖，并低出底平面面砖3-5mm的做法，让其超滴水线（槽）的作用，防止尿檐而引起空鼓。7）勾缝：外墙贴面砖的缝子必须大小一致，如设计无规定，先勾水平缝再勾竖缝，缝宽宜为5-8mm，缝深应凹进面砖外皮2-3mm，深浅一致，勾方缝，不要勾圆缝，缝内要平整光滑。在外墙面砖施工时，勾缝质量要重点控制，用专用嵌缝剂勾缝。面砖缝勾完后，用布或棉丝蘸稀盐酸擦洗干净。8）建筑物外露明梁的底面要做滴水处理，采用滴水线时，滴水线宽50mm，厚10mm。采用鹰嘴时，鹰嘴坡度不宜太小，边缘要尖锐。9）大面积铺贴外墙砖时设置伸缩缝，横向为楼层线，竖向利用墙面的转角作为伸缩缝。饰面砖粘贴的允许偏差和检验方法项次项 目允许偏差（mm）检验方法外墙面砖内墙面砖1立面垂直度32用2m垂直检测尺检查2表面平整度43用2m靠尺和塞尺检查3阴阳角方正33用直角检测尺检查4接缝直线度32拉5m线，不足5m拉通线，用钢直尺检查5接缝高低差10.5用钢直尺和塞尺检查6接缝宽度11用钢直尺检查六、安全文明施工：1、健全各级各部门安全生产责任制，责任落实到人，做到常备不懈，一抓到底。2、认真抓好高处作业防护，防止物体打击和高空坠落。认真使用“三宝”（安全帽、安全带、安全网），加强对“四口”的设防。3、双排脚手架重点把好脚手架的“连接、承重、检验”三关，严禁在脚手架上堆放重物，并按规定用竹笆或网进行安全封闭，防止物体打击。七、 成品保护： 1、要及时清擦干净残留在门窗框上的砂浆，特别是铝合金门窗框宜粘贴保护膜，预防污染、锈蚀。 2、认真贯彻合理的施工顺序，少数工种（水、电安装等）的活应做在前面，防止损坏面砖。3、油漆粉刷不得将油浆喷滴在已完的饰面砖上。4、各抹灰层在凝结前应防止风干、暴晒、水冲和振动，以保证各层有足够的强度。 5、拆架子时注意不要碰撞墙面。 6、装饰材料和饰件以及有饰面的构件，在运输、保管和施工过程中，必须采取措施防止损坏和变质。
