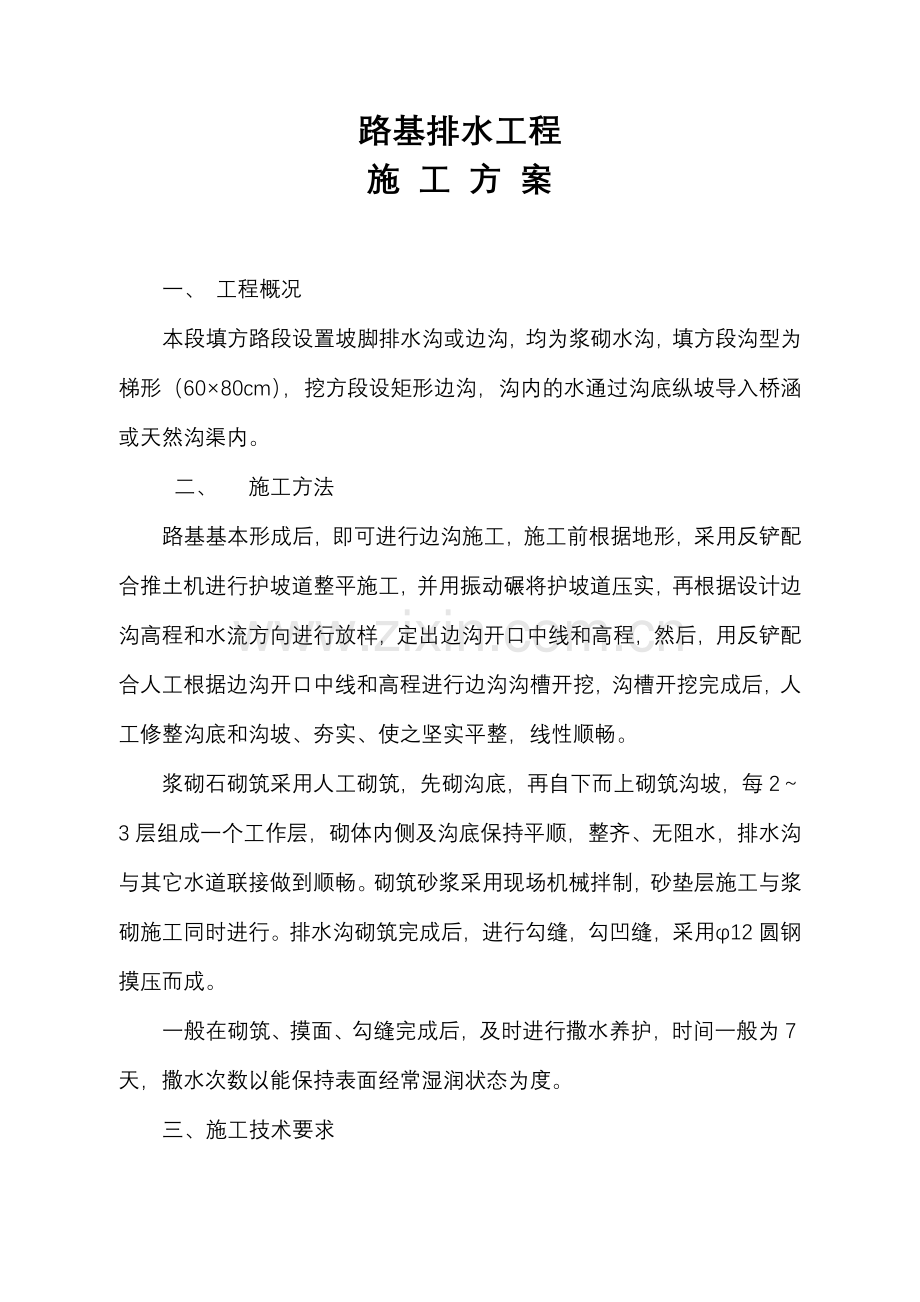

路基排水工程
施 工 方 案

一、 工程概况
本段填方路段设置坡脚排水沟或边沟，均为浆砌水沟，填方段沟型为梯形（60×80cm），挖方段设矩形边沟，沟内的水通过沟底纵坡导入桥涵或天然沟渠内。
二、 施工方法
路基基本形成后，即可进行边沟施工，施工前根据地形，采用反铲配合推土机进行护坡道整平施工，并用振动碾将护坡道压实，再根据设计边沟高程和水流方向进行放样，定出边沟开口中线和高程，然后，用反铲配合人工根据边沟开口中线和高程进行边沟沟槽开挖，沟槽开挖完成后，人工修整沟底和沟坡、夯实、使之坚实平整，线性顺畅。
浆砌石砌筑采用人工砌筑，先砌沟底，再自下而上砌筑沟坡，每2～3层组成一个工作层，砌体内侧及沟底保持平顺，整齐、无阻水，排水沟与其它水道联接做到顺畅。砌筑砂浆采用现场机械拌制，砂垫层施工与浆砌施工同时进行。排水沟砌筑完成后，进行勾缝，勾凹缝，采用φ12圆钢摸压而成。
一般在砌筑、摸面、勾缝完成后，及时进行撒水养护，时间一般为7天，撒水次数以能保持表面经常湿润状态为度。
三、施工技术要求
3.1边沟施工中复核全线排水系统的设计是否完备和妥善，必要时予以补充和修改，使全线的沟渠、管道、桥涵构成完整的排水体系。
3.2边沟不应作为农业排灌渠道，排水沟的进出水口，根据水系地质情况采取适当加固。
3.3边沟等排水设施的位置、断面、尺寸、坡度、标高及使用材料应符合设计要求。
3.4沟渠边坡平整、稳定、严禁贴坡，边沟纵坡顺适，沟底平整、排水通畅，无冲刷和阻水现象。
3.5边沟线型美观，直线线型顺直，曲线线型圆滑，转弯处做到弧形渐变，其半径不小于10m。
3.6浆砌排水沟允许偏差和频率：

项次
检查项目
规定和允许偏差
检查方法和频率
规定分
1
砂浆强度
在合格标准内
按规范
30
2
轴线偏位（mm）
50
经纬仪（每200m测5点）
10
3
沟底高程（mm）
±50
水准仪（每200m测5点）
15
4
直顺度或坡度
30mm、不陡于设计
20m拉线、坡度尺（200m2点）
10
5
断面尺寸（mm）
±30
尺量：每200m查2点
15
6
铺砌厚度（mm）
不小于设计
尺量：每200m查2点
10
7
垫层厚度（mm）
不小于设计
尺量：每200m查2点
10
四、施工组织及人员投入
组成边沟施工小分队，每队人员编制40～50人，施工负责人为朱社芳，技术负责人为宋丹成，质检负责人为陈世清，其它人员投入见下表（每队）：

序号
工种
数量
备注
1
测量员
2
专业技术员
2
圬工
15
熟练工
3
石匠
4
熟练工
4
技术员
2
专业技术人员
5
司机
4
熟练工
6
其它
25
民技工

4.2设备投入
设备名称
型号
数量
备注
反铲
Pc200
2
自备
推土机
D85
2
自备
震动碾
YZ18T
2
自备
自卸车
18T
6
自备
砂浆搅拌机
0.25L
4
自备
发电机
15KW
4
自备

五、施工工艺流程图

沟槽开挖

沟底、沟坡修整夯实

砂垫层施工

砌石施工

养 护
