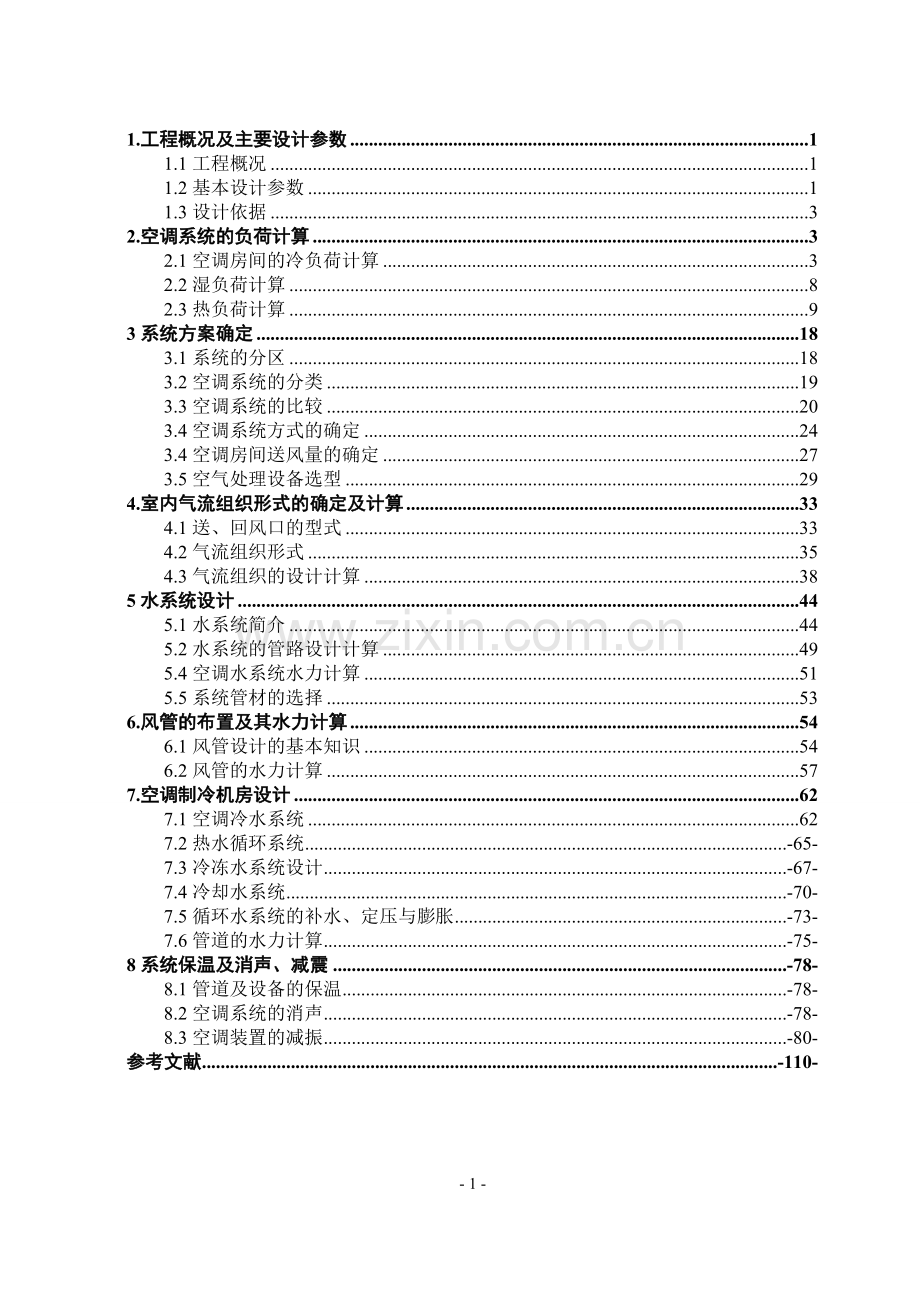

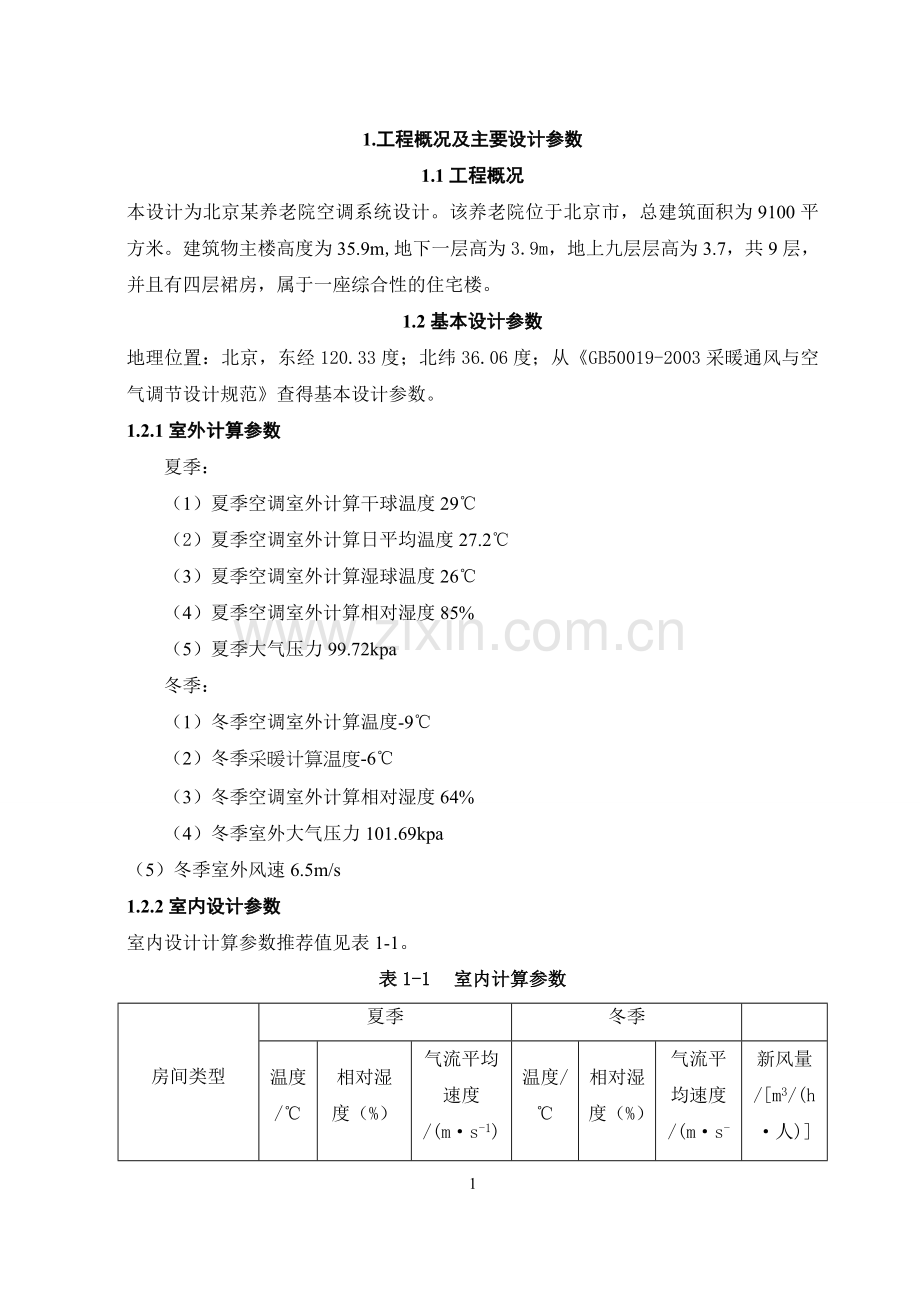

1.工程概况及主要设计参数 1 1.1工程概况 1 1.2基本设计参数 1 1.3设计依据 3 2.空调系统的负荷计算 3 2.1空调房间的冷负荷计算 3 2.2湿负荷计算 8 2.3热负荷计算 9 3系统方案确定 18 3.1系统的分区 18 3.2空调系统的分类 19 3.3空调系统的比较 20 3.4空调系统方式的确定 24 3.4空调房间送风量的确定 27 3.5空气处理设备选型 29 4.室内气流组织形式的确定及计算 33 4.1送、回风口的型式 33 4.2气流组织形式 35 4.3气流组织的设计计算 38 5水系统设计 44 5.1水系统简介 44 5.2水系统的管路设计计算 49 5.4空调水系统水力计算 51 5.5系统管材的选择 53 6.风管的布置及其水力计算 54 6.1风管设计的基本知识 54 6.2风管的水力计算 57 7.空调制冷机房设计 62 7.1空调冷水系统 62 7.2热水循环系统 -65- 7.3冷冻水系统设计 -67- 7.4冷却水系统 -70- 7.5循环水系统的补水、定压与膨胀 -73- 7.6管道的水力计算 -75- 8系统保温及消声、减震 -78- 8.1管道及设备的保温 -78- 8.2空调系统的消声 -78- 8.3空调装置的减振 -80- 参考文献 -110- - 102 - 1.工程概况及主要设计参数 1.1工程概况本设计为北京某养老院空调系统设计。该养老院位于北京市，总建筑面积为9100平方米。建筑物主楼高度为35.9m,地下一层高为3.9m，地上九层层高为3.7，共9层，并且有四层裙房，属于一座综合性的住宅楼。 1.2基本设计参数地理位置：北京，东经120.33度；北纬36.06度；从《GB50019-2003采暖通风与空气调节设计规范》查得基本设计参数。 1.2.1室外计算参数夏季：（1）夏季空调室外计算干球温度29℃ （2）夏季空调室外计算日平均温度27.2℃ （3）夏季空调室外计算湿球温度26℃ （4）夏季空调室外计算相对湿度85% （5）夏季大气压力99.72kpa 冬季：（1）冬季空调室外计算温度-9℃ （2）冬季采暖计算温度-6℃ （3）冬季空调室外计算相对湿度64% （4）冬季室外大气压力101.69kpa （5）冬季室外风速6.5m/s 1.2.2室内设计参数室内设计计算参数推荐值见表1-1。表1-1 室内计算参数房间类型夏季冬季温度/℃ 相对湿度（%）气流平均速度/(m·s-1) 温度/℃ 相对湿度（%）气流平均速度/(m·s-1) 新风量/[m3/(h·人)] 卧室 26 55 0.25 20 40 0.15 50 普通办公室 26 55 0.25 20 40 0.15 30 餐厅 25 55 0.25 21 40 0.15 30 会议室 27 55 0.25 22 40 0.15 30 陈列室 27 50 0.2 17 45 0.15 30 档案室 26 50 0.2 14 50 0.15 30 大厅 27 55 0.2 19 50 0.15 30 控制室 25 50 0.2 19 50 0.15 25 照明、设备：由建筑电气专业提供，根据《公共建筑节能设计标准》GB50189-2005附录B围护结构热工性能的权衡计算，各房间的照明功率和设备功率按下表进行估算。表1-2 各房间照明功率密度值房间类型办公室会议室卧室餐厅陈列室门厅走廊照明密度 18 18 15 13 18 15 5 表1-3 各房间设备功率密度值房间类型办公室会议室卧室餐厅门厅其他设备密度 13 5 13 5 5 5 1.3设计依据《采暖通风与空气调节设计规范》GB50019-2003；《住宅设计规范》GB500960-1999(2003年版)；《公共建筑节能设计标准》GB50189-2005；《暖通空调制图标准》GB/T50114-2001；《实用供热空调设计手册》；《暖通空调常用数据手册》 2.空调系统的负荷计算 2.1空调房间的冷负荷计算空调房间的冷负荷包括建筑围护结构传入室内热量（室内外空气温差经围护结构传入的热量和太阳辐射进入的热量）形成的冷负荷，人体散热形成的冷负荷，灯光照明散热形成的冷负荷，以及其它设备散热形成的冷负荷。目前，空调系统冷负荷的计算方法有两种，一种是冷负荷系数法，一种是谐波反应法，本次设计采用冷负荷系数法来计算房间的冷负荷。冷负荷包括以下几种：（1）通过维护结构传入室内的热量；（2）透过外窗、天窗进入室内的太阳辐射热量；（3）人体散热量；（4）照明、设备等室内热源的散热量；（5）新风带入室内的热量。 2.1.1空调冷负荷基本计算公式（1）墙体或屋面传热的热引起的冷负荷 (W)公式（2-1）式中K ̶−─墙体或屋面的传热系数’，由查暖通空调常用数据手册表4.1-20查得； A ̶−─墙体或屋面的传热面积，； ̶−─室内设计计算温度，； ̶−─墙体或屋面冷负荷计算温度，； ̶−─冷负荷计算温度地点修正系数， ̶−─外表面放热系数的修正值， ̶−─外表面吸收系数修正值：计算墙体时：中色，=0.97，浅色=0.94，计算屋面时，中色=0.94，浅色=0.88。以房间202为例，计算房间的冷负荷。该房间有南外墙、东外墙和西外墙，由设计原始资料可知，各个外墙的传热系数，传热修正值，由室外气候条件得室外计算温度，由公式（2-1）得北外墙的瞬时冷负荷，填入附表1中。（2）玻璃窗逐时传热得热引起的冷负荷公式（2-2）式中， ̶−─窗的传热系数，[]； ̶−─窗的传热面积，； ̶−─玻璃窗传热系数的修正值，由《暖通空调》附录2-15查得，本设计采用的是单层窗，金属窗框，80%玻璃，=1.00； ̶−─玻璃外窗的冷负荷温度的逐时值，，由《暖通空调》附录2-10查得； ̶−─窗的冷负荷计算温度地点修正值，，由《暖通空调》附录2-11查得； −−─室内计算温度，。将以上数据列入附表6中。（3）玻璃窗日射得热引起的冷负荷公式（2-3）式中， ̶−─不同纬度带各朝向7月份日射得热因数的最大值，由《暖通空调》附录2-16查得； A ̶−─玻璃窗的面积； ̶−─有效面积系数，由《暖通空调》附录2-15查得；， ̶−─玻璃窗遮挡系数和窗内遮阳设施的遮阳系数，由《暖通空调》附录2-13，2-14查得； ̶−─玻璃窗冷负荷系数，本设计采用的是北区有内遮阳设施，所以由《暖通空调》附录2-17查得。北京位于北纬36.06°，属于北区。查表得南窗的=261.8，西窗的=580。将上述数据填入附表4、5中。（4）内墙冷负荷公式（2-4）式中，——内围护结构的传热系数，； ——内围护结构的面积，； ——夏季空调室外计算日平均温度，； ——附加温升，； ——室内设计计算温度，。由设计原始资料中内墙的结构可得其传热系数，楼梯间、卫生间可当作走廊算，取，根据公式（2-6）可得Q=257.08W。（5）照明得热引起的冷负荷照明冷负荷白炽灯：公式（2-5）荧光灯：公式（2-6）式中，——灯具散热形成的逐时冷负荷，； N——照明灯具所需功率，； ——镇流器消耗功率系数，当明装荧光灯的镇流器装在空调房间内时，取=1.2；当暗装荧光灯镇流器装在顶棚内时，取=1.0； ——灯罩隔热系数，当荧光灯罩上部穿有小孔，可利用自然通风散热于顶棚内时，取=0.5～0.6；而荧光灯罩无通风孔时=0.6～0.8； ——照明散热冷负荷系数。由表1-3可知大包间的照明密度为，从而计算出大包间照明散热量N=13×128.2=1666.6W，照明灯具为荧光灯暗装，取=1.0，=0.8，根据公式（2-10）计算得房间照明冷负荷，并计入附表5中。 (6)人体得热引起的冷负荷本项负荷包括两部分，有人体显热散热冷负荷和人体潜热散热冷负荷。1）人体显热散热冷负荷公式（2-7）式中，——人体显热散热形成的逐时冷负荷，； ——不同室温和劳动性质成年男子显热散热量，； ——室内全部人数； ——群集系数； ——人体显热散热冷负荷系数。 2)人体潜热散热冷负荷公式（2-8）式中，——人体潜热散热形成的冷负荷，； ——不同室温和劳动性质成年男子潜热散热量，； ——同公式（2-7）。由《暖通空调》（第二版）表2-13得在大厅中属于极轻劳动，室温为26的条件下，成年男子散热量，散湿量，群集系数，大包间中人数90。根据公式（2-7）和（2-8）可得人体散热逐时冷负荷，并计入附表4中。 (7)设备冷负荷（）公式（2-9）式中，——设备冷负荷,； ——设备的实际显热散热量，； ——设备散热冷负荷系数。由表1-4可知办公室的设备密度为，从而计算出办公室设备散热量Q=5×128.2=641W，根据公式（2-11）计算出房间设备冷负荷，并计入附表6中。 (8)新风冷负荷（）公式（2-10）式中，——夏季新风冷负荷，； ——新风量，； ——室外空气的焓值，； ——室内空气的焓值，。根据原始资料和设计推荐室内温度和相对湿度，从焓-湿图中查得室内、室外的空气焓值，查得规范推荐的大包间的新风量为20[]，据公式(2-1)可得新风冷负荷=90×20×1000/3600×1.185×(85.21-50.7)=25559W，得到新风负荷面积指标为。最后将该房间的各项冷负荷逐时相加，得到该空调房间的夏季空调冷负荷，将结果列入附表7中。从附表7中可以看出该空调房间的最大冷负荷为39868W，最大负荷值出现在13:00。可得到冷负荷面积指标。 2.2湿负荷计算空调房间的湿负荷和冷负荷一样，对空调系统的规模有着决定行的影响。空调湿负荷是指空调房间内湿源（人体散湿、敞开水池或水槽表面散湿、地面积水等）向室内的散湿量。（1）人体散湿量：() 公式（2-11）式中，——人体散湿量，； ——成年男子的小时散湿量，； ——同公式（2-7）。根据《暖通空调》（第二版）表2-13，选取设计温度为25℃条件下大包间内成年男子散湿量为，根据公式（2-15）可得人体的湿负荷为。（2）敞开水表面散湿量：公式（2-12）式中：——敞开水表面的散湿量，； ——敞开水表面单位面积蒸发量，； A——蒸发表面面积，。由于大包间中很少有大面积的敞开水表面，所以此项不计。 2.3热负荷计算 2.3.1建筑供暖设计热负荷基本公式（1）外围护结构的基本耗热量：公式（2-13）式中——围护结构的温差修正系数；是用来考虑供暖房间并不直接接触室外大气时，围护结构的基本耗热量会因内外传热温差的削弱而减少的修正，其值取决于邻室非供暖房间或空间的保温性能和透气情况。 ——围护结构的传热系数，； ——围护结构的计算面积，； ——冬季室内空气的计算温度，； ——冬季室外空气的计算温度，；（2）围护结构的附加（修正）耗热量 1）朝向修正耗热量朝向修正耗热量是基于太阳辐射得热量对房间供暖的有力作用和各朝向房间温度平衡要求而提出的对各部分基本耗热量的附加（或附减）百分率。各朝向修正耗热量如表2-2所示。 2）风力附加耗热量风力附加耗热量是考虑室外风速超出常规而对围护结构基本耗热量的修正。由于我国大部分地区冬季室外平均风速大多在2～3m/s左右，一般建筑不考虑风力附加。表2-1 围护机构基本耗热量的附加（或附减）百分率围护结构朝向朝向修正率(%) 北、东北、西北 0～10 东、西 -5 东南、西南 -10～-15 南 -15～-30 3）高度附加耗热量高度附加耗热量是在考虑房间高度过大时，由于存在竖向温度梯度而使围护结构基本耗热量附加的耗热量。房间高度大于4m时，每高出1m应附加2％，但总的附加率不因大于15％。由于房间层高均为3.7m，所以不必考虑高度附加耗热量。根据公式（2-13）计算围护结构的耗热量，计入表2-3中。表2-2202房间围护结构热负荷汇总表（W）围护结构传热系数室内计算温度室外计算温度室内外计算温差基本耗热量耗热量修正修正后围护结构耗热量名称面积朝向% 风力附加修正值高度附加东外墙 20.71 0.9 21 -9 30 559.17 -5 0 0.95 0 531.2 西外墙 34.5 0.9 21 -9 30 931.5 -5 0 0.95 0 884.9 南外墙 22.2 0.9 21 -9 30 599.4 -20 0 0.8 0 480 西外窗 10.05 3.01-0.9=2.11 21 -9 30 636.2 -5 0 0.95 0 604.4 南外窗 30.35 3.01-0.9=2.11 21 -9 30 1921.2 -20 0 0.8 0 1536.9 汇总 4037.4 （3）冷风渗透耗热量：公式（2-14）式中——冷风渗透耗热量，； ——渗透冷空气量，； ——冬季供暖室外计算温度下的空气密度，； ——空气的定压比热，=1； ——冬季室内空气的计算温度，； ——冬季室外空气的计算温度，。表2-3换气次数房间类型一面有外窗的房间两面有外窗的房间三面有外窗的房间门厅换气次数（） 0.5 0.5-1.0 1.0-1.5 2.0 该大包间两面有外窗的房间的换气次数为1.0，根据公式（2-14）可得冷风渗透的热负荷为：（4）冬季新风热负荷 ——夏季新风冷负荷，； ——新风量，； ——空气的定压比热，，取1.005； ——室外空气的焓值，； ——室内空气的焓值，。所以该房间的总的热负荷。综上所述，计算的出各个房间的冷、热负荷、湿负荷，列入表2-4中。表2-4各个房间的冷、热负荷房间编号功用面积（）冷负荷(W) 热负荷(W) 湿负荷(g/s) 一层 101 陈列室 388 58200 38800 1.881 102 大厅 43 4300 2795 0.252 103 消防控制室 13.7 1370 890.5 0.041 104 库房 20.5 2050 1332.5 0.123 105 库房 20.5 2050 1332.5 0.123 106 副食库 20.5 2050 1332.5 0.123 107 主食库 20.5 2050 1332.5 0.123 108 操作间 97 14550 6305 0.476 109 洗衣房 23.1 2310 1617 0.333 110 小包间 41.9 12570 2723.5 0.845 111 办公室 20.3 2030 1319.5 0.035 112 办公室 20.3 2030 1319.5 0.035 113 大厅 20.3 2030 1319.5 0.116 114 管理室 9.5 950 617.5 0.028 二层 201 陈列室 388 58200 38800 1.881 202 大包间 128.2 38460 8333 2.536 203 小包间 43.4 13020 2821 0.845 204 小包间 43.4 13020 2821 0.845 205 小包间 43.4 13020 2821 0.845 206 洗碗处 12 1200 840 0.190 207 消毒处 10.4 1040 728 0.143 208 餐厅 109.5 27375 7117.5 1.550 209 管理室 20.3 2030 1319.5 0.056 三层 301 陈列室 388 58200 38800 1.881 302 大厅 122.6 12260 7969 0.717 303 办公室 42.7 4270 2775.5 0.113 304 办公室 23 2300 1495 0.056 305 办公室 23 2300 1495 0.056 306 休息室 18.7 5610 1215.5 0.056 307 休息室 18.7 5610 1215.5 0.056 308 办公室 19.1 1910 1241.5 0.056 309 办公室 19.1 1910 1241.5 0.056 310 办公室 23 2300 1495 0.056 311 办公室 19.1 1910 1241.5 0.056 312 办公室 23 2300 1495 0.056 313 办公室 19.1 1910 1241.5 0.056 314 办公室 23 2300 1495 0.056 315 办公室 19.1 1910 1241.5 0.056 316 财务室 23 2300 1495 0.056 317 办公室 50.6 5060 3289 0.141 四层 401 大厅 122.6 12260 7969 0.717 402 荣誉室 103 15450 6695 0.457 403 药房 24 2400 1560 0.048 404 医务室 25.3 2530 1771 0.143 405 医务室 25.3 2530 1771 0.143 406 卧室 20 1700 1200 0.056 407 卧室 20 1700 1200 0.056 408 卧室 20 1700 1200 0.056 409 卧室 20 1700 1200 0.056 410 卧室 20 1700 1200 0.056 411 卧室 20 1700 1200 0.056 412 卧室 20 1700 1200 0.056 413 卧室 20 1700 1200 0.056 414 管理室 14.8 1480 962 0.028 415 卧室 20 1700 1200 0.056 五层 501 大厅 122.6 12260 7969 0.717 502 卧室 20 1700 1200 0.056 503 卧室 20 1700 1200 0.056 504 卧室 20 1700 1200 0.056 505 卧室 20 1700 1200 0.056 506 卧室 20 1700 1200 0.056 507 卧室 20 1700 1200 0.056 508 卧室 20 1700 1200 0.056 509 卧室 20 1700 1200 0.056 510 卧室 20 1700 1200 0.056 511 卧室 20 1700 1200 0.056 512 卧室 20 1700 1200 0.056 513 卧室 20 1700 1200 0.056 514 卧室 20 1700 1200 0.056 515 卧室 20 1700 1200 0.056 516 卧室 20 1700 1200 0.056 517 管理室 14.8 1480 962 0.028 518 卧室 20 1700 1200 0.056 六层 601 大厅 123 12300 7995 0.717 602 介护老人室 49.7 4722 3479 0.141 603 介护老人室 49.7 4722 3479 0.141 604 管理室 24 2400 1560 0.056 605 管理室 24 2400 1560 0.056 606 介乎老人室 49.7 4722 3479 0.141 607 介乎老人室 49.7 4722 3479 0.141 608 卧室 20 1700 1200 0.056 609 卧室 20 1700 1200 0.056 610 洗衣房 24 2352 1680 0.056 611 卧室 20 1700 1200 0.056 612 卧室 20 1700 1200 0.056 613 管理室 14.8 1480 962 0.028 614 卧室 20 1700 1200 0.056 七层 701 大厅 122.6 12260 7969 0.717 702 卧室 20 1700 1200 0.056 703 卧室 20 1700 1200 0.056 704 卧室 20 1700 1200 0.056 705 卧室 20 1700 1200 0.056 706 卧室 20 1700 1200 0.056 707 卧室 20 1700 1200 0.056 708 卧室 20 1700 1200 0.056 709 卧室 20 1700 1200 0.056 710 卧室 20 1700 1200 0.056 711 卧室 20 1700 1200 0.056 712 卧室 20 1700 1200 0.056 713 卧室 20 1700 1200 0.056 714 卧室 20 1700 1200 0.056 715 卧室 20 1700 1200 0.056 716 卧室 20 1700 1200 0.056 717 管理室 14.8 1480 962 0.028 718 卧室 20 1700 1200 0.056 八层 801 大厅 100 10000 6500 0.582 802 会客室 41.2 4120 2678 1.155 803 会客室 41.2 4120 2678 1.155 804 卧室 20 1700 1200 0.056 805 卧室 20 1700 1200 0.056 806 卧室 20 1700 1200 0.056 807 卧室 20 1700 1200 0.056 808 卧室 20 1700 1200 0.056 809 卧室 20 1700 1200 0.056 810 卧室 20 1700 1200 0.056 811 卧室 20 1700 1200 0.056 812 卧室 20 1700 1200 0.056 813 卧室 20 1700 1200 0.056 814 卧室 20 1700 1200 0.056 815 管理室 14.8 1480 962 0.028 816 卧室 20 1700 1200 0.056 九层 901 活动厅 80 8000 5200 1.810 902 管理室 13.8 1380 897 0.028 903 办公室 62.2 6220 4043 0.169 904 办公室 41.2 4120 2678 0.113 905 办公室 41.2 4120 2678 0.113 906 会客室 41.2 4120 2678 0.705 907 办公室 41.2 4120 2678 0.113 908 办公室 41.2 4120 2678 0.113 909 卧室 20 1700 1200 0.056 910 卧室 20 1700 1200 0.056 911 会客室 41.2 4120 2678 0.705 3系统方案确定 3.1系统的分区同一座建筑物内平面和竖向房间的负荷差别大，各房间用途、使用时间和空调设备承压能力等均不相等，为使空调系统既能保持室内要求参数，又能经济管理，就需要将系统分区。一﹑空调系统的划分原则根据不同房间的使用情况、负荷条件的因素，可将系统分为多个区域，分别进行空调系统的设计；同时，根据分区不同的系统形式，从而达到节能、高效的目的，并能满足一定的控制精度。空调分区的原则： (1)室内的设计参数及热湿比相同或相近的房间宜划分为一个系统。这样做空气的处理和系统控制方案都可一致。 (2)房间朝向、层次和位置相同或相近的房间宜划分为一个系统。这样做，风道布置和安装容易、同时也便于管理。 (3)工作班次和运行时间相同的房间宜划分为一个系统。这样有利于运行管理和节能。 (4)空气洁净度和噪声级别要求一致的或产生有害种类一致的房间宜划分为一个系统。这样有利于节约投资、安全和经济运行。 (5)总风量不能太大。鉴于以上原则，本设计的楼体分为两个大区，三层裙房为一个区，九层主体楼为一区。 3.2空调系统的分类 3.2.1按空气处理设备的设置情况分类集中式空调系统，如单风道系统、双风道系统、定风量系统及变风量系统；半集中式空调系统，如风机盘管+新风系统、诱导器系统、冷辐射板+新风系统及水源热泵空调系统；分散式空调系统。 3.2.2按负担室内空调负荷所用介质种类不同分类全空气系统，如一、二次回风空调系统；全水系统；空气—水系统；冷剂系统。 3.2.3按空调系统处理的空气来源不同分类封闭式系统；直流式系统；混合式系统。 3.2.4按空气流量是否变化分类定风量系统；变风量系统。 3.3空调系统的比较我们通常把空调系统分为全空气系统、全水系统（一般是风机盘管系统）、空气—水系统（一般是风机盘管加新风系统）、冷剂系统（VRV系统）等。一、全空气系统全空气系统可以分为定风量（CVA）系统与变风量（VAV）系统。定风量系统优点为：结构简单，初投资较低，控制方便；气流组织控制较好，对湿度控制较精确。其缺点是：无法根据负荷的变化改变风量，对于温度控制精度不高，当负荷部分减小时能耗没有降低；当室内参数或建筑布局改变时，改变系统困难。变风量系统优点为：用改变房间风量的方法，补偿房间负荷的变化，避免了因再热造成的冷热抵消，节约了能耗；采用全年变风量系统运行，可显著节约风机运行所耗的能量；系统的灵活性很大，易于改、扩建，特别适用于用途多变的建筑物，如办公室等，当室内参数改变和重新隔断时，无需重大改变，只须重调室内恒温器的设定值即可。风量平衡方便，节约了风量平衡中复杂的确定和调整的工作量。缺点为：由于增加了系统风量控制环节，每个房间都需安装变风量末端，自动控制系统复杂，因此设备投资有所提高；会出现风量变小时气流射程变短的问题。二、全水系统全水系统（风机盘管系统）的优点：（1）噪声小。对于旅馆的客房，夜间低档运行的风机盘管机组，室内环境一般在30—40dB。（2）具有个别控制的优越性。风机盘管机组的风机速度可分为高、中、低三档；水路系统采用冷热水自动控制温度调节器等，可灵活的调节各房间的温度；室内无人时机组可停止，运转经济、节能。（3）系统分区进行调节控制容易。冷热负荷按房间的朝向、使用的目的、使用的时间等把系统分割为若干区域系统，进行分区控制。（4）风机盘管机组的体积小，布置和安装方便，属于系统的末端机组类型。占建筑空间小。（5）对于将来建筑物的扩建，而相应增设风机盘管机组，实现比较容易。缺点：（1）因机组设在室内，有时与建筑物布局产生矛盾，需要建筑上的协调与配合。（2）因机组分散设置，台数较多时，维修管理工作量较大。随着机组质量的提高，这一缺点将逐渐减少。（3）风机盘管机组方式本身解决新风量是困难的。在冬季和过渡季节利用室外空气降温的时间较短。（4）由于机组风机的静压小，在机组中不可能使用高性能的空气过滤器，空气洁净度不高。（5）冷凝水容易发霉，产生卫生问题。三、风机盘管加新风系统风机盘管系统具有各空气调节区可单独调节，比全空气系统节省空间，比冷源的分散设置的空气调节器和变风量系统造价低廉等优点；目前，仍在宾馆客房、办公室等建筑中大量采用。风机盘管机组空调系统采用的新鲜空气补给方式有四种：由房间的缝隙自然渗入和排出。从机组背面墙洞引入新风和缝隙自然排出；由内部空间的空调系统供新风和单独设排风系统（或缝隙排风）。单独设新风系统和排风系统（或缝隙排风）。四、VRV系统 VRV系统的优点：是指空调房间的冷负荷由制冷剂直接负担的系统。安装在空调房间或其邻室的空调机组属于这类系统。空调机组按制冷循环运行可以消除房间余热、余湿；空调机组按热泵循环运行可为房间供暖，因此使用非常灵活、方便。缺点：控制复杂，初投资大。全空气系统与空气－水系统方案比较：表3-1全空气系统与空气－水系统方案比较比较项目全空气系统空气－水系统设备布置与机房空调与制冷设备可以集中布置在机房；机房面积较大层高较高；有时可以布置在屋顶或安设在车间柱间平台上。只需要新风空调机房、机房面积小；风机盘管可以设在空调机房内；分散布置、敷设各种管线较麻烦。风管系统空调送回风管系统复杂、布置困难；支风管和风口较多时不易均衡调节风量。放室内时不接送、回风管；当和新风系统联合使用时，新风管较小。节能与经济性可以根据室外气象参数的变化和室内负荷变化实现全年多工况节能运行调节，充分利用室外新风减少与避免冷热抵消，减少冷冻机运行时间；对热湿负荷变化不一致或室内参数不同的多房间不经济；部分房间停止工作不需空调时整个空调系统仍需运行不经济。灵活性大、节能效果好，可根据各室负荷情况自我调节；盘管冬夏兼用，内避容易结垢，降低传热效率；无法实现全年多工况节能运行。使用寿命使用寿命长使用寿命较长安装设备与风管的安装工作量大周期长安装投产较快，介于集中式空调系统与单元式空调器之间维护运行空调与制冷设备集中安设在机房便于管理和维护布置分散维护管理不方便，水系统布置复杂、易漏水温湿度控制可以严格地控制室内温度和室内相对湿度对室内温度要求严格时难于满足空气过滤与净化可以采用初效、中效和高效过滤器，满足室内空气清洁度的不同要求，采用喷水室时水与空气直接接触易受污染，须常换水过滤性能差，室内清洁度要求较高时难于满足消声与隔振可以有效地采取消防和隔振措施必须采用低噪声风机才能保证室内要求风管互相串通空调房间之间有风管连通，使各房间互相污染，当发生火灾时会通过风管迅速蔓延各空调房间之间不会互相污染 3.4空调系统方式的确定空调系统方案的确定与许多因素有关，在设计时，应与建筑、结构、工艺等专业密切配合，并与用户协商确定。确定方案以前，要了解建筑物所在地的气象参数、建筑物的周围环境、所设计建筑物的特点、室内参数要求、负荷情况及能源等。在这次设计中，我设计的空调房间类型主要有办公室、会议室门厅等。现就典型房间的空调方式进行选择。拟采用风机盘管加新风系统，风机盘管的新风供给方式用单设新风系统，独立供给室内。而对于会议室、门厅等空间较大、人员较多、温度和湿度允许值波动范围小的房间，拟采用全空气系统 3.4.1风机盘管加新风系统风机盘管机组简称风机盘管，它是一种末端装置，每个空调房间内设有风机盘管机组的空调系统，称为风机盘管式空调系统。“加新风系统”是指新风需要经过处理，达到一定的参数要求，有组织的送入室内。风机盘管+新风系统的优缺点及其适用性如表3-2所示。表3-2风机盘管+新风系统的特点优点 1)布置灵活，可以和集中处理的新风系统联合使用，也可以单独使用； 2)各空调房间互不干扰，可以独立地调节室温，并可随时根据需要开停机组节省运行费用，灵活性大，节能效果好； 3)与集中式空调相比不需回风管道，节约建筑空间； 4)机组部件多为装配式、定型化、规格化程度高，便于用户选择和安装； 5)只需新风空调机房，机房面积小； 6)使用季节长； 7)各房间之间不会互相污染。缺点 1)对机组制作要求高，则维修工作量很大； 2)机组剩余压头小室内气流分布受限制； 3)分散布置敷设各中管线较麻烦，维修管理不方便； 4)无法实现全年多工况节节能运行调； 5)水系统复杂，易漏水；6)过滤性能差。适用性适用于旅馆、公寓、医院、办公楼等高层多层的建筑物中, 需要增设空调的小面积多房间建筑室温需要进行个别调节的场合风机盘管机组的新风供给的方式有多种，在这次设计中我采用由独立的新风系统供给室内新风，将新风处理到室内的焓值，不承担室内的负荷，室内的负荷全部由风机盘管来承担，其处理过程如图3-1所示。图3-1 风机盘管加新风系统处理过程图此外，一次回风的全空气系统处理过程在图上的处理过程如图3-2所示图3-2 一次回风的全空气系统处理过程图夏季新风与风机盘管送风混合后送入房间新风机组把新风从室外W处理到沿室内状态点N等焓线的露点L1，室内空气由风机盘管处理到L2，将状态点L1的新风与状态点L2的风机盘管送风混合到空调房间送风状态O，最终使房间空气状态参数保持在室内设计状态点N。这种方式无须设置专门的新风送风口，对吊顶布置有利，夏季风机盘管处理的空气状态点L2温度低一些，当风机盘管停止运行时，送入室内的新风量会大于设计值。建议在无法布置新风口时采用此方案，但必须注意某些房间风机盘管停止运行时，统一新风系统的其他房间的新风量会有所减少。 3.4空调房间送风量的确定 3.4.1空调房间送风量的计算在确定了空调系统的热、湿负荷后，就可确定为消除室内的余热和余湿、维持房间所需要的空气参数所必需的送风量和送风状态。但应注意必须同时满足房间的换气次数的要求。另外，还应注意校核是否有最大送风温差的可能，以利于节能。空调系统送风状态和送风量的确定，可以在空气焓-湿图即图上
