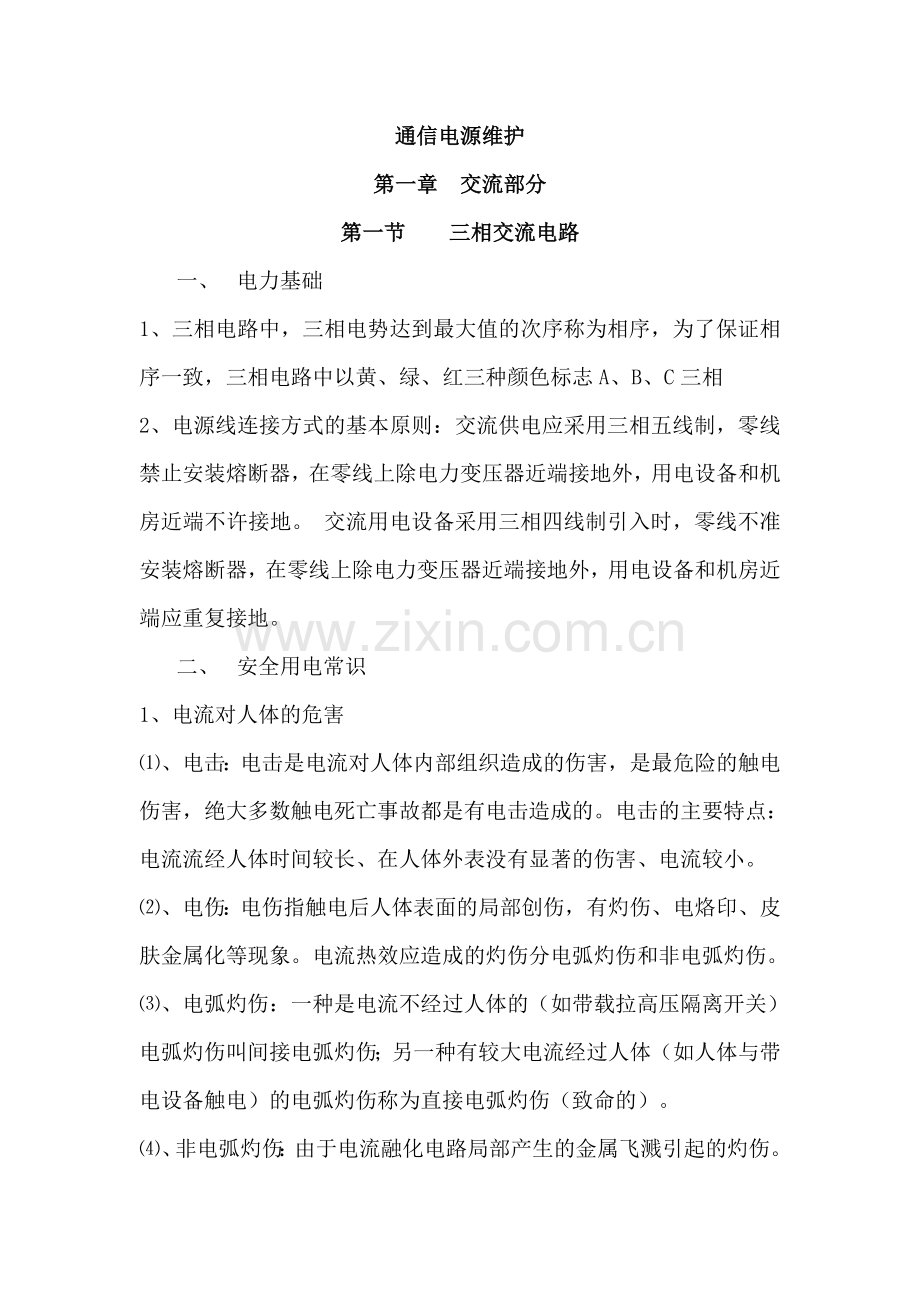

通信电源维护
第一章 交流部分
第一节 三相交流电路
一、 电力基础
1、三相电路中，三相电势达到最大值的次序称为相序，为了保证相序一致，三相电路中以黄、绿、红三种颜色标志A、B、C三相
2、电源线连接方式的基本原则：交流供电应采用三相五线制，零线禁止安装熔断器，在零线上除电力变压器近端接地外，用电设备和机房近端不许接地。 交流用电设备采用三相四线制引入时，零线不准安装熔断器，在零线上除电力变压器近端接地外，用电设备和机房近端应重复接地。
二、 安全用电常识
1、电流对人体的危害
⑴、电击：电击是电流对人体内部组织造成的伤害，是最危险的触电伤害，绝大多数触电死亡事故都是有电击造成的。电击的主要特点：电流流经人体时间较长、在人体外表没有显著的伤害、电流较小。
⑵、电伤：电伤指触电后人体表面的局部创伤，有灼伤、电烙印、皮肤金属化等现象。电流热效应造成的灼伤分电弧灼伤和非电弧灼伤。
⑶、电弧灼伤：一种是电流不经过人体的（如带载拉高压隔离开关）电弧灼伤叫间接电弧灼伤；另一种有较大电流经过人体（如人体与带电设备触电）的电弧灼伤称为直接电弧灼伤（致命的）。
⑷、非电弧灼伤：由于电流融化电路局部产生的金属飞溅引起的灼伤。
2、影响触电危险程度的因素
触电的危险程度与很多因素有关，如电流的种类、频率、大小、通过的途径，触电时间长短以及人体电阻等情况。
⑴、电流大小是导致触电伤害的关键
⑵、触电时间：电流通过人体时间越长，由于人体发热出汗和电流对人体组织的电解作用，使人体电阻降低，导致电流增大，增加了触电的危险程度。人的心脏收缩、扩张一次中间约有0.1秒的间隙,在此间隙内心脏对电流很敏感,即使电流很小(几十毫安)也会引起心脏麻痹，因此电流持续1秒以上必然与心脏最敏感的的间隙重合，将造成很大危害。
⑶、电源频率对人体的影响：50～60HZ的工频交流电对人体的伤害最严重，频率偏离工频越远，对人体的伤害越轻，在直流和高频情况下，人体可耐受更大的的电流值，但是高压高频电流对人体的危害依然十分危险。
⑷、人体电阻的影响：人体的电阻，一般为1000～1500Ω很不稳定，它受环境、温度、出汗、导电的化学物质和尘埃等因素的改变而改变。
⑸、电流通过不同路径的影响：电流通过心脏、呼吸系统、头部、脊髓、中枢神经系统是最危险的。
⑹、人体的健康状态：人体的健康状态、是否酒醉和精神状态是决定触电危害程度的内在因素。
3、触电的方式
⑴、单相触电：人体直接接触带电设备中的一相，电流通过人体流入大地，或高压带电体人体虽未直接接触，但因超过安全距离，高压体对人体产生放电，造成单相接地而引起的触电，也属单相触电。
⑵、两相触电：人体同时接触带电体或线路中的两相导体，或同时接近高压系统两相导体时，而发生电弧放电，电流从一相导体经人体流入另一相导体形成回路；这种触电是最危险的。
⑶、跨步电压触电：电气设备、线路发生接地故障，接地电流通过接地体向大地扩散，形成电位分布时，如果人在接地短路点周围行走，因人跨步时两腿间的距离产生电位差而产生的触电。
4、触电急救
⑴、迅速脱离电源：迅速切断电源开关，如是单相设备发生触电时需要断开相线开关。如开关较远或关开关有困难，可用绝缘的物体调开触电人身上的带电体或推触电人员脱离带电体。如在高压设备发生触电，应立即通知有关部门停电，或用高压绝缘工具把触电人员与带电体分开，或拉断电源线，或抛掷裸导体使线路短路迫使保护装置动作（注意：抛掷裸导体的另一端要可靠接地，抛掷一端切不可触及触电人和其他人）。
⑵、现场急救：如果触电者伤害不严重，神志清醒，只是四肢麻木、全身无力，或曾一度昏迷，但未失去知觉，可以安静休息，并严密观察。如果触电者伤害严重，无知觉、无呼吸、有心跳应立即进行人工呼吸，如有呼吸、无心跳应采取人工体外心脏挤压法；如心跳呼吸全无以上两种方法同时使用；急救方法进行时要有耐心，尽可能的坚持抢救6小时以上，或确诊已经死亡为止。以上情况发生时在送往医院救治途中，切记抢救措施不能间断。对触电者严禁乱打强心针。外伤应及时处理,避免伤口感染,加重伤害。
第二节 车载式发电机组的维护
1、发电机组应空气流通，注意清洁、不存放杂物。根据环保要求，应采取必要的降噪音措施。
2、发电机组正常温度应不低于5℃。若冬季室温过低（0℃以下），油机的水箱内应添加防冻剂，如未加防冻剂，在油机停用时， 应放出冷却水。
3、开机前的检查
机油、冷却水的液位是否符合规定要求。
风冷机组的进风、排风风道是否畅通。
日用燃油箱里的燃油量。
启动电池电压、液位是否正常。
机组及其附近有否放置的工具、零件及其它物品，开机前应进行清理，以免机组运转时发生意外危险。
环境温度低于5℃时应给机组加热。
4、启动、运行检查
机油压力、机油温度、水温是否符合规定要求；
各种仪表、信号灯指示是否正常；
气缸工作及排烟是否正常；
油机运转时是否有剧烈振动和异常声响；
电压、频率（转速）达到规定要求并稳定运行后，方可供电。
供电后系统有否低频振荡现象；
5、关机、故障停机检查及记录
正常关机：当市电恢复供电或试机完后，应先切断负荷、空载运行3～5分钟，再关闭发电机停机。
故障停机：当出现油压低、水温高、转速高、电压异常等故障时，应能自动或手动停机。
紧急停机：当出现转速过高（飞车）或其他有可能发生人身事故或设备危险情况时，应立即切断油路和（进）气路紧急停机。故障或紧急停机后应做好检查和记录，在机组未排除故障和恢复正常时，不得重新开机运行。
第三节 移动式发电机组的维护
1、移动式发电机组在不用时，应每个月做一次试机。
2、每个月给起动电池充一次电，保证油机的起动电池容量充足。检查润滑油和燃油箱的油量，不满的及时补充。
3、每次使用后，注意补充润滑油和燃油，及检查冷却水箱的液位情况。
4、作为备用发电的小型汽油机，在其运转供电时，要有专人在场，在燃油不足时，停机后方可添加燃油。
5、移动式油机发电机专用电缆因长期拖拉移动，应经常检查电缆绝缘情况。
第四节 发电机发电流程
1、发电任务下达时，首先检查发电机完好，各仪表、开关正常，电缆绝缘良好，油箱油量充足，蓄电池电量充足，必要时做启动实验；车载式发电机组需检查水箱液位，移动式发电机在运输途中要捆扎牢固，带够充足的油料。
2、到达发电地点后，发电机应通风良好，不要倾斜放置，发电机到机房的电缆不应盘成一圈一圈的（容易产生涡流效应），接线前先将市电引入空开断开确保市电恢复时不对发电机反向供电造成事故，发电机电缆接在配电箱专用空开上（空开保持在断开状态），三根火线接在A、B、C三相，零线接在零线排上，应安装紧固；车载式发电机在车辆就近打桩接地，移动式发电机接地可接在配电箱地线排上或就近打桩接地。
3、电缆连接好后，检查绝缘情况应良好，启动发电机，待发电机转速稳定后，测量发电机发电电压应在正常范围内，检查机油指示灯正常，电压表指示正常，车载式发电机应检查机油压力、机油温度、水温是否符合规定要求，确定各项均正常后，向电缆送电，在配电箱接线处再次测量发电机发电电压是否正常。
4、在向开关电源送电前先关闭所有电源模块，送电后检查开关电源监控模块应显示市电正常，然后打开一个模块检查是否工作正常，一个个将模块打开，按照移动式发电机的带负载能力确定打开模块数量，不要让移动式发电机满负荷工作。
5、发电过程中应经常检查各仪表、信号灯指示是否在正常状态，用电设备是否正常工作，油料用完后应停机加油。
6、市电恢复后，首先关闭各负载空开，再关闭发电机供电空开，待发电机空载运转3～5分钟后关闭发电机组；撤除发电电缆，盘好放好；向开关电源供市电时，按照发电时的开关电源送电程序送电，确保各设备工作正常后可关灯锁门离开，发电任务完成。

第二章 直流部分
第一节 开关电源基础
整流模块
监控面板
整流模块
监控模块

交流输入电压经电网滤波、整流滤波得到直流电压，通过高频变换器将直流电压变换成高频交流电压，再经高频变压器隔离变换，输出高频交流电压，最后经过输出整流滤波电路，将变换器输出的高频交流电压整流滤波得到需要的直流电压。
开关电源的基本电路包括两部分。一是主电路，是指从交流电网输入到直流输出的全过程，它完成功率转换任务。二是控制电路，通过为主电路变换器提供的激励信号控制主电路工作，实现输出电压的校正和稳压。
开关电源一般包括：交流配电部分、系统监控部分、整流部分、直流配电四部分。
防雷器
第一路市电空开
第二路市电空开

防雷空开
防雷器
模块空开
交流接触器
第二路市电空开
第一路市电空开

1、交流配电部分：市电输入或油机电到交流配电，交流配电将电能分配给整流模块和各路交流负载。当市电中断或市电异常时（过压、欠压、缺相等），配电屏能自动发出告警信号，有的电源系统还能自动切换到第二路市电或自动切断交流电源，保护系统。
2、系统监控部分：监控模块是电源系统的大脑，实时监测和控制电源系统的各个部分。即监测和控制交流配电、整流模块、直流配电的工作状态。对电池进行自动管理，即自动控制充电过程，监测电池放电过程，电池电压过低时发出告警或控制直流配电断开电池，自动保护电池。监控模块一般应配有标准的通信口，RS232、RS485或RS422通信口，作为后台监控的接口。
3、整流部分：从交流配电获得交流电能，整流模块将交流电压整流成直流电，整流模块输出的直流电流汇集到直流母排。交流异常或直流输出异常时发出告警或自动保护。整流模块发生严重故障时，自动关机，退出工作。
一次下电空开，接基站设备
二次下电空开，接传输等重要负载
第二路电池熔丝
第一路电池熔丝

4、直流配电部分：直流电流汇集到直流母排，再进入直流配电，由直流配电将直流分配给各路负载（交换机、传输等设备），并给电池充电。当直流供电异常时要产生告警或保护。如熔断器断告警、电池欠压告警、电池过放电保护等。
二次下电空开，接传输等重要负载
一次下电熔丝、空开，接基站设备
一次下电直流接触器
二次下电直流接触器
第二路电池熔丝
第一路电池熔丝

开关电源的一、二次下电功能说明：当交流停电时，整流模块无直流输出时，电池开始放电；当电压下降至欠压设定点45.0V（可调）时，系统发出声光报警；当电池电压继续下降至44.0V（可调）时，为了延长电池放电时间，此时系统控制负载下电接触器，断开一些大容量的不重要的负载，保留如传输等重要设备，以延长这些重要设备的工作时间；如果电池放电至终止电压43.2V（可调），为了保护电池不过放电，系统控制电池接触器断开电池，彻底保护电池；当交流来电且整流模块输出正常后，负载下电和电池接触器自动闭合，系统恢复正常工作。
整流模块故障与保护功能说明：
指示标识
正常状态
异常状态
异常原因
电源指示灯（绿色）
亮
灭
无输入和输出电源
闪亮
后台监控对模块进行操作
保护指示灯（黄色）
灭
亮
交流输入过欠压，模块PFC输出过欠压，过温，模块不均流
闪亮
模块通讯中断
故障指示灯（红色）
灭
亮
输出过压，模块输出熔丝断，模块电流严重不均流，模块地址冲突
闪亮
模块风扇故障
1）输入过/欠压保护
当输入电压小于80Vac或者大于295Vac，保护指示灯（黄灯）亮，模块将停止工作、无输出。输入电压恢复到95～295Vac范围以内，整流模块自动恢复为正常工作。保护事件发生时模块会上报监控模块。
2）输出过压保护
整流模块有输出过压硬件保护和输出过压软件保护，硬件过压保护点为59.5V～60V之间，硬件过压保护后需要人工干预才可以开机。软件保护点可以通过监控模块设置，设置范围为56～59V，要求比输出电压高0.5V以上，出厂默认值为59V。软件过压保护模式可以通过后台维护软件选择：
A.一次过压锁死模式
当整流模块发生软件过压，整流模块关机并保持，需要人工干预方可恢复；
B.二次过压锁死模式
当整流模块输出达到软件保护点且输出电流大于5A时，整流模块关机、5秒钟后重新开机，如果在设定时间内（默认为5分钟，可以通过监控模块设置）发生第二次过压，整流模块则关机并保持，需要人工干预方可开机。
当整流模块输出达到软件保护点，但是输出电流小于5A时，整流模块不关机。人工干预方法：可以通过监控模块复位整流模块，也可以通过从电源系统上脱离整流模块来复位。过压故障发生时，模块上报故障信号给监控模块进行相应处理。
3）过温保护
在模块的进风口被堵住、环境温度过高或者风扇故障等原因导致模块内部温度超过85℃时，模块的输出功率降至额定值的50％；当模块内部温度达到90℃时，模块面板的保护指示灯（黄灯）亮，模块将停止工作、无输出。当异常条件清除，模块内部的温度恢复正常后，模块将自动恢复为工作，过温告警消失。过温保护发生时，模块上报告警信号给监控模块进行相应处理
4）PFC输出过/欠压保护
当模块内部母线电压超过过/欠压保护点时，模块将自动关机保护，模块无输出，并且模块面板的保护指示灯（黄灯）亮。PFC输入过欠压保护发生时，模块上报告警信号给监控模块进行相应处理
5）风扇故障保护
当风扇发生故障时，模块将产生风扇故障告警，模块面板上的故障指示灯（红灯）闪烁，模块关机、无电压输出。故障消除后，可自动恢复为正常工作。故障事件发生时，模块上报告警信号给监控模块进行相应处理。
6）短路保护
整流模块采用恒流保护模式，在输出短路的情况下，模块输出电流保持恒定，电流≤65A，有效地保护自身和外部设备；当短路故障消失后，模块自动恢复工作。
7）输出电流不平衡
当多个整流模块在系统并联使用，均流误差大的模块能自动识别，并点亮模块面板上的保护指示灯（黄灯）；如果模块输出电流发生严重不平衡时，均流误差大于10A且模块无输出的模块能自动识别，并点亮模块面板上的故障指示（红灯）。故障消除后，可自动恢复为正常工作。故障事件发生时，模块上报告警信号给监控模块进行相应处理。
8）后台通讯中断
模块发生通讯中断后，模块面板的保护指示灯（黄灯）闪烁。当模块通讯恢复后，模块面板的保护指示灯（黄灯）恢复正常。当模块通讯正常后，模块自动恢复工作。为了保护蓄电池，当模块通讯故障后，模块的输出电压变化到53.5V（根据实际需要，可以预先设置不同电压）。

第二节 开关电源的基本操作
开关电源的操作应严格参照产品使用说明书进行。
一、操作前的准备工作
1、开关电源操作前，应注意查看系统工作状态，有无告警，交流输入和直流输出是否正常，整流模块是否均流等。
2、负载停电操作前，应确认所停空气开关或熔丝与负载的对应关系。
3、开关电源系统日常巡检时，应注意检查开关电源各项参数设置是否正确、合理；检查系统是否受控，交流供电恢复之后，能否对蓄电池进行限流充电；检测整流模块温度，判断风扇是否正常工作。
4、运行中开关电源系统，施工和加电应在24：00之后进行，以减少对运行中设备的影响。
5、运行中开关电源系统施工前应对所用的工具做好绝缘处理，或者用绝缘材料隔离开关电源的带电部分和施工部分。
二、开关电源的基本操作
1、开关电源拔出模块前应先关断模块的输出空气开关，再关断系统对应的交流输入控制空气开关；从模块上拆除输出线缆或信号线缆（部分开关电源没有输出线缆或信号线缆），拔模块时动作应尽量轻缓。
2、插入模块前应先关断模块的空气开关和系统对应的交流控制空气开关，插入模块时，应对准槽道和模块尾部的针脚；插入过程如出现阻隔，切勿用力操作，应先拔出模块，检查槽道是否有异物或变形，检查尾部针脚是否变形，检查正常后再次操作。插入模块后应先开通系统对应的交流控制空气开关后，再开通模块的直流输出空气开关。
3、触摸式液晶屏勿用尖硬工具直接操作，避免划伤或损坏触摸屏。在更换监控单元的时候，需要注意的就是监控单元后面各通信线，电源线的插拔顺序。在拔线时，正确的顺序如下：关掉监控单元，拔掉负载下电控制线及电池保护线后，撤掉48V电源线，之后依次拔直流配电线，交流配电线，最后再撤掉其他信号线，比如通信线等。监控单元更换完毕后，需要将拔下来的线复位。正确的插线顺序如下：在关掉监控单元的情况下，插线顺序与拔线顺序相反。当然也稍有不同。在开启监控单元无误的情况后，最后再插负载下电及电池保护线。
4、从开关电源中拔下熔丝时，应提前拆除连在熔丝上的信号线（部分设备的熔丝没有信号线）；推入熔丝时动作应快速、果断。推入熔丝时可能有轻微打火现象，属于正常现象。
5、开关电源加电前应用兆欧表检查铜排与电缆的绝缘情况。
6、负载加电前应首先确认负载设备的供电标称电压和开关电源的输出电压一致。
7、负载及电池加电前，应检查系统参数设置和电缆连接情况，确保无误后再加电。
8、从开关电源系统中拆除蓄电池电缆时，应对电缆做好正负极标志，避免接回系统时混淆正负极性；拆除后应分别用绝缘胶带缠好，避免发生短路。
9、维护人员切勿自行打开或维修开关电源模块（模块从系统中拔下后，模块内电容器件仍可能带电），故障模块应厂家返修或由厂家专业技术人员检修处理。

第三节 开关电源基本设置数据及操作方法
一、开关电源基本设置数据：
1、交流电压告警范围270——170
2、直流电压告警范围58.5——46 28.5——24 高压停机：59V——29V
3、交流频率告警范围55HZ——45HZ
4、输出限流以模块最大输出为准
5、浮充电压：53.5——26.7
6、均充电压：56.4——28.2 注：光宇电池不需均充
7、隔离跳脱1（负载直流接触器跳脱）：44V——22V
8、隔离跳脱2（电池直流接触器跳脱）：43.2——21.6
9、电池容量：以电池容量为准。
10、整流模块个数：以实际为准
注：艾默生用户级密码：123456。维护级密码：640275。老式开关电源密码：1234
注：横线前为过高值，横线后为过低值；前一项为-48V取值，后一项为+24V取值。
常见交流保护参数及数值如下表：
参数
缺省值
备注
交流输入过压保护点
285±5VAC

交流输入过压保护恢复点
270±5VAC

交流输入过压告警点
270±5VAC
监控模块可调.
交流输入过压告警恢复点
260±5VAC
低于交流输入过压告警点10VAC
交流输入欠压告警点
170 ±5VAC
监控模块可调
交流输入欠压告警恢复点
180 ±5VAC
高于交流输入欠压告警点10VAC
常见的直流参数如下表：
参数
缺省值
备注
直流输出过压保护点
60.0 ±0.5VDC
监控模块可调，58.0V~60.0VDC
直流输出过压告警点
58.0±0.2VDC
监控模块可调，欠压告警点~58.5VDC
直流输出过压告警恢复点
57.5±0.2VDC
低于过压告警点0.5VDC
直流输出欠压告警点
45.0±0.2VDC
监控模块可调，40.0VDC~过压告警点
直流输出欠压告警恢复点
45.5±0.2VDC
高于欠压告警点0.5VDC
负载下电动作点
44.0±0.2VDC
监控模块可调，负载下电动作点
电池保护动作点
43.2±0.2VDC
监控模块可调，电池保护动作点

二、交流设置
1、艾默生：系统---主菜单---系统设置---交流参数设置---设置交流电压、频率高低告警点
2、中达：主菜单页面---参数---告警参数设置---设定高低压告警
3、洲际：主菜单页面 ---“增加”---ACV Hi 270Vrms（交流电压过高告警点） 、ACV Lo 170Vrms（交流电压过低告警点） 、AC Freq Hi 55Hz （交流频率过高告警值）、AC Freq Lo 45Hz（交流频率过低告警值） 、3ph ACV Hi 270V （交流电压过高值）、3ph ACV Lo 170V （交流电压过低值）、3ph ACF Hi 55Hz （交流频率过高值）、3ph ACF Lo 45Hz（交流频率过低值）
三、直流设置
1、艾默生：系统---主菜单---系统设置---直流参数设置---设置过，欠压告警点
2、中达：主菜单页面---参数---告警参数设定---设定高压停机高低压告警
3、洲际：主菜单页面---参数---“整流模块”---“增加”---SMR V High 58.5V(输出电压过高告警点)--- SMR V Low 45V(输出电压过低告警点)----SMR HVSD 59V(输出过高关断值)---SMR I Limit 52A(输出限流值)
四、浮充、均充、限流设置
1、艾默生：系统---主菜单-----系统设置----电池参数设置---充电管理---设置均浮充电压
2、中达：主菜单----参数----模块功能设定-----均充功能设定 -----浮充电压设定—限流模式设定
3、洲际：主菜单----“电池”----“增加”----Sys Float 53.5(设置浮充电压值)---- Sys Equai 56.4(设置均充电压值)
五、低压隔离跳脱设置
1、艾默生：系统---主菜单----系统设置---电池参数设置----下电保护----设置负载下电---设置电池下电
2、中达：主菜单---参数---电池功能设定---低压隔离跳脱---设置自动/手动---设置低压隔离跳脱/电池跳脱/负载跳脱
3、洲际：主菜单---按“电池”---“增加”----LVDS Auto（自动，按“确认”后“AUTO”闪烁，按“增加”“减少”后）----在LVDS Closed(合上)、LVDS Open(断开)、LVDS Auto(自动)之间切换，按“确认”可手动可合上、断开LVDS或选自动----设置时LVDS1 Trip 44V（隔离1电压跳脱电压）--- LVDS2 Trip 43.2V（隔离2电压跳脱电压）
第四节 蓄电池
蓄电池是通信电源的主要设备之一，它的主要作用是：在交流电源正常时与整流器并联浮充并起到滤波作用；当交流电源中断的时候，蓄电池就是通信设备的工作电源。从而保证通信不中断。
一、在安装和使用电池之前，首先应仔细阅读产品说明书，按要求安装和使用，应意以下几点：
1、安装方案应考虑地点条件，如：地面荷重；通风环境；阳光照射；腐蚀和有机溶剂；机房布局；以及维修方便；还有系统电压和容量要求等。
2、安装时新旧电池在没有处理之前一般不能混用，不同类型或不同容量的电池绝不可混合使用。
3、电池均为100％荷电出厂，必须小心操作，忌短路。
4、电池在安装使用前，在0～35度的环境下存放，储存期限为3个月，若超过3个月，就要以2.35～2.4V/只的电压对电池进行补充电。
5、按规定的串并联线路，连接列间、层间、面板端子的电池连线。在安装末端连接件和整个电源系统导通前，应检查正负极性及测量系统电压。并注意：在符合设计截面积的前提下，引出线应尽可能短，以减少大电流放电时的压降；两组以上电池并联时，每组电池至负载的电缆线最好等长，以利于电池充放电时各组电池电流均衡。
6、电池连接时，螺丝必须紧固，但也要防止拧紧力过大而使极柱嵌铜件损坏。

1
1
2
3
3
4
4
5
6

二、维护项目及注意事项
1、月度维护
⑴、保持电池房的清洁卫生
⑵、测量和记录电池房内环境温度
⑶、逐个检查电池的清洁度、端子的损伤及发热痕迹、外壳及盖的损坏或过热痕迹
⑷、测量和记录电池系统的总电压、浮充电流
2、季度维护
⑴、重复各项月度检查
⑵、测量和记录各在线电池的浮充电压。若经温度校正后有两只以上电池电压低于2.18V，需对电池组进行均充，如问题仍然存在，继续进行电池年检乃至三年维护中的项目检查。
3、年度维护
⑴、重复季度所有保养、检查
⑵、检查电池连接部分是否有松动
⑶、对电池组进行一次核对性放电试验，放出额定容量的30％～40%
⑷、每三年进行一次容量试验，到使用六年后每年做一次。
4、三年维护
每三年进行一次容量试验，使用后六年后每年做一次。
5、阀控式铅酸蓄电池出现失效时，从电池外部的维护和观察中可以进行初步判断，并进行一定程度的补救或更换电池。判断方法、原因分析以及处理方法如下：
⑴、目测法检查蓄电池的外观，有无漏夜、酸雾、变形、鼓肚、裂纹、外壳破裂、污迹、极板腐蚀及螺母松动等现象。如有轻微漏夜和腐蚀现象应用凡士林涂抹漏夜处、紧固螺母。检查外部环境是否温度过高、蓄电池被阳光直射等，并作出相应的处理。
⑵、测量单只电池浮充电压，或做核对性放电实验发现落后电池，通过均充补充充电无法恢复的，应及时更换。
⑶、通过测量观察整组电池的均一性，并通过均充对电池组进行补充充电，改善电池组的一致性。
6、 蓄电池安装过程中的注意事项
⑴、装卸、连接蓄电池时，所用工具必须进行绝缘处理。因为蓄电池为带液荷电出厂，应防止因操作不当造成短路或电击的危险。
⑵、蓄电池的安装地点应远离热源和易产生火花的地方，安全距离为0.5米以上。同时，蓄电池组之间、蓄电池与其他设备之间应预留维护空间。
⑶、蓄电池接入开关电源系统前，应检查蓄电池正负极连接是否符合系统图的要求、蓄电池组的总电压是否正常，并逐个检查导电连接螺栓是否拧紧。
7、蓄电池使用维护过程中的注意事项
⑴、对蓄电池进行维护、操作时，必须使用绝缘工具，蓄电池上面不准放置金属工具。
⑵、严禁使用任何有机溶剂清洗蓄电池。
⑶、严禁拆卸密封电池的安全阀或在蓄电池中加入任何物质。
⑷、严禁在蓄电池附近吸烟或使用明火。
⑸、严禁使用异常蓄电池。
⑹、严禁混合使用新旧蓄电池、不同蓄类型电池。由于新旧蓄电池、不同类型蓄电池的内阻大小不一，蓄电池在充放电时差异明显，如串联使用会造成单只过充或欠充；如果并联使用，则会造成充放电偏流，各组蓄电池的电流不一致。
⑴ 、放电（尤其是深度放电）后应对蓄电池进行限流充电。由于蓄电池充电时初始充电电流非常大，如对充电电流不加限制，将对蓄电池造成损伤。
8、蓄电池放电试验过程中的注意事项
⑴、交换局蓄电池放电试验应在夜间零点以后进行，相关的交换、传输等通信设备应提前做好数据备份、应急预案等准备工作，并安排相应的技术骨干值守。
⑵、放电试验前应检查柴油发电机组状况并试机，放电期间油机室应安排专人值守，随时准备启动发电机组供电。
⑶、放电试验过程中，应密切注意直流供电及市电供电状况，一旦出现异常情况，应立即停止蓄电池放电试验，恢复开关电源的正常输出。
⑷、进行离线式放电试验时，应从蓄电池端拆卸蓄电池连线，拆卸前应将蓄电池连线的极性标识清楚，拆卸后的蓄电池连线必须做好绝缘处理。放电试验完毕，接回开关电源系统前应重新确认蓄电池与连线的极性，确认无误后再进行接入操作。
⑸、放电后对蓄电池进行充电，充电电量不应小于放出电量的1.2倍。
⑹、蓄电池容量在非标准条件下检测时（如放电电流、溶液温度等），应先换算成标准情况下的容量，以便在此基础上进行分析研究和比较判断。
9、其他注意事项
⑴、浮充电压的选择对蓄电池的使用寿命有很大影响，应根据蓄电池说明书选择合理的浮充电压。
⑵、更换蓄电池组或离线测试时，严禁将两组蓄电池同时脱离开关电源系统，操作过程中应始终保证至少有一组蓄电池在线运行。
⑶、蓄电池连接时应确认正负极连接正确，先将负极接入系统，再将正极接入系统。
⑷、蓄电池从开关电源系统中拆除时，应确认连接电缆的正负极标识。
第五节 电工仪表部分
一、万用表
1、功能：万用表是一种多用途表，一般可以测量直流电压、直流电流、电阻、交流电压、有的可以测量电感、电容、交流电流等。
2、使用注意事项：
⑴、测量时应注意保证测试过程中的安全。
⑵、根据不同测试对象，选择相应的档位同时还要注意选择适合的量程，在被测设备量程范围不明确的情况下，一般先用大量程试一下，然后再依次减小量程，直到合适的量程。
⑶、测量直流电流、电压时，应注意接线端子或表笔的极性，不能接反，正确的接法是红表笔插在红色的（或标有“+”号）的插孔内，黑表笔插在黑色（或标有“-”号）的插孔内，测量时红笔接电路的正极，黑笔接电路的负极.
⑷、在测量完电阻后，应把选择与量程开关转到电压档上，以防表笔短接，损害万用表的内装电池。
二、兆欧表
1、功能：检查、测量绝缘电阻。
2、注意事项：
⑴、应按设备的电压等级选择兆欧表，对于低压电器设备应选择500V兆欧表，如用额定电压高的兆欧表去测低压绝缘，可能把绝缘击穿。
⑵、在测试前应先试一下表的好坏，将L、E端子连线开路，摇动手柄，指针应指向“∞”，然后再把L、E端子短接，瞬间摇动手柄，指针应指向“0”，否则说明兆欧表有问题。
⑶、应把被测线路或设备从工作电源上断开，并用绝缘杆上连有地线的的接头，碰触停电的线路或设备使其对地放电，以保障人身、设备安全。
⑷、应把兆欧表放平使用，在测试时，手柄应摇到使指针稳定，如指针指示为“0”应立刻停止，查找原因防止烧表，摇柄转速一般为120r/min，在指针不在上升并且读数后停止。被测设备、线缆应保持清洁，以免影响测试结果。
⑸、如天气潮湿或测量电缆的绝缘电阻时，为避免电缆芯与外皮切口处表面漏电对测量结构造成影响，可在电缆绝缘无表面绕上几扎导线接到“屏蔽接线端子”G上。
⑹、对大容量设备（如变压器、电动机、长电缆等）有时用测量吸收比来判断其绝缘好坏。摇表摇60s的值R60和摇15s的绝缘电阻值R15之比称为吸收比，R60/R15大于1.3时可以认为绝缘合格,否则说明绝缘受潮,需干燥处理。
⑺、在测量长电路或大容量设备时，兆欧表将其充了点，因此测量完毕后先断开仪表与设备之间的连线，然后再停止摇动手柄，防止设备对表放电。同时要注意不能用手接触仪表接线柱或设备带电部分，以防触电。
⑻、测量完毕后应将被测设备对地放电。
三、电度表
1、功能：测量用电量，把电功率和时间累计起来，可以查出一段时间内的发电量或用电量的多少。
2、电度表的接线：在电度表下部接线盒盖上都画有接线图，应按图接线，查明无误后方可送电。电度表接线时要切记：电度表的电流线圈必须串接火线中或接在电流互感器的二次侧；电压线圈必须根据具体情况，并联在相电压或线电压上，也可以接在电压互感器的二次侧。电度表的电压和电流线圈的引进、引出线必须按相序接，互感器的二次接向电度表的极性也不能接错，否则将造成电度表倒转、不转、或不准确。配用电流互感器的电度表，如表中端子连片不断开时，电流互感器二次的“K2”或“-”端禁止接地，否则把表烧坏，但在高压电度表中端子连片必须短开，电流互感器二次的“K2”或“-”端必须接地。
四、钳型表
1、功能：是一种便于携带，可在不停电的情况下随时测量电路中电流的仪表。
2、注意事项：
⑴、为减少测量误差，应将被测导线置与钳口中央。
⑵、注意选择量程，应先用较大的量程粗测，然后逐渐调整量程以到适中，以求准确测量。
⑶、钳型表量限一般较大，在测量小电流时误差较大，可将被测导线在铁芯上绕几匝，再将读得电流数除以匝数，即得出实际电流值。
⑷、钳型电流表一般用于测量配电变压器低压侧或电动机的电流，无特殊附件的钳型表，严禁在高压电路上使用，以免击穿绝缘，使人触电。
五、智能负载
1、功能：通过智能负载可以对蓄电组进行做放电试验（容量、核对性放电），借助智能负载的IC卡记录的测试数据记录，分析判断蓄电池组的容量或性能。
2、注意事项：
⑴、在连接智能负载测试连线时，要遵守蓄电池组安全操作的相关规定，保证操作安全性，并且要连接牢固，保证测量准确。
⑵、根据不同的电池组组成（24V/48V）、容量等条件设定相应的参数，如：单体电压终止电压（1.8V）、总电压终止电压（-48V电池组设为-43.2V，+24V电池组设为+21.6V）测试时间、放电电流(取容量的十分之一)等。
⑶、在使用智能负载进行放电测试时应密切注意市电状态,以保不中断通信,必要时根据情况中断测试.
⑷、进行蓄电池容量测试的过程中，电压与电源都将是潜在的危险因素。因此在对蓄电池进行清洁或其他维护工作之前，应确认蓄电池与交流供电电源已经分离。
⑸、测试电缆的连接或脱离是至关重要的操作。确认电源开关是处于关闭（OFF）位置，并按正确步骤才能进行操作。
⑹、当电池连在智能负载上时，切勿触摸电流钳或电缆的任何导电部分。
⑺、不可在易燃易爆环境中存放或使用智能负载。
⑻、错误地连接大电流缆线可能导致火灾。切勿随意弯折电缆线以免使其接口处变松而从连接处脱落。
⑼、智能负载应放置于空气畅通及不易接触到任何易燃或热敏材料的地方。使用时，请尽量不要将两台智能负载放在一起使用，也不能靠近其他热源。如果使用地方空气不流通，智能负载容易过热。
⑽、测试过程中应确保电流钳连接正确，否则一旦连接上出现故障，智能负载将可能产生大电流。如果智能负载长时间放于低温环境中，取出使用时，应放置三个小时以使其达到常温状态。
六、地阻仪
1、功能：通信系统及各种设备采用的工作接地和保护接地都是通过接地装置与土壤之间作良好的电气连接来完成的，根据不同等级局站接地电阻的要求，定期要用地阻仪测量接地电阻。
2、测量方法简介
⑴、接地电阻值测试的准确性,与地阻仪测量电极布置位置有直接关系,按测量电极的不同布置方式,有如下几种测试方法：线布极法、三角形布极法、两侧布极法、双钳表测试法
⑵、地阻仪的操作使用方法详见省公司统一配发的地阻仪<操作说明书〉。
3、注意事项：
⑴、测量前，应了解被测地网的结构形式，地网尺寸及周围空中、地下的环境情况，如有无架空线、地下金属管道、地下电缆等，在测量时尽量避开，或采用相应的措施，以便减少测量误差。
⑵、选择电流极棒和电压极棒的测量位置时，应避开架空线路和地下金属管线走向，否则测量的接地地阻将大大偏低。
⑶、测试极棒应牢固可靠接地，防止松动或与土壤间有间隙，同时地网、电流极棒、电压极棒应在一条直线上，否侧会产生较大的测量误差。
⑷、不宜在雨天或雨后进行测量，以免因湿度测量不准确。
⑸、处于野外或山区的通信局站，由于当地土壤电阻率一般都比较高，测量地网接地电阻时，应使用两种不同测量信号频率的地阻仪分别测量，将两种测量结果进行比较，以便确定接地电阻的大小。因为测试信号频率不恰当时，容易产生极化效应或大地的集肤效应，使测量结果不准或出现异常现象。
⑹、接地电阻直接受大地电阻率的影响，大地电阻率越低，接地电阻就越小。而大地电阻率受土壤所含水分、温度等因素的影响，这些因素随季节变化而变化。
七、SITE MASTER表

1、功能：天馈线系统故障可造成基站中断、掉话等，影响基站指标，用SITE MASTER表可快速对故障定位，缩短故障时间，SITE MASTER表可测量电缆损耗、传输线的驻波比(SWR)或回波损耗、天线的驻波比(SWR)或回波损耗、天馈线系统的驻波比(SWR)或回波损耗、天馈线系统的距离驻波比(SWR)或回波损耗。
2、测量方法简介：
开机，按ON/OFF键
Ø ESCAPE/CLEAR：取消/清除键，取消/退出（清除）目前输入的状态或数据。
Ø 上下键：调节输入的数据或选择状态（菜单）。
Ø ENTER：输入确定，确定输入的数据或选择的状态。
Ø RUN/HOLD：单次测量（扫描）/测量保持（暂停）
Ø SYS：系统状态设定，设定打印，设定时钟/日期，设定刻度单位（米/英尺），进行自检。
Ø ON/OFF：电源开/关
Ø PRINT：打印键

ü 亮度，对比度
ü START CAL：校准开始
ü AUTO
