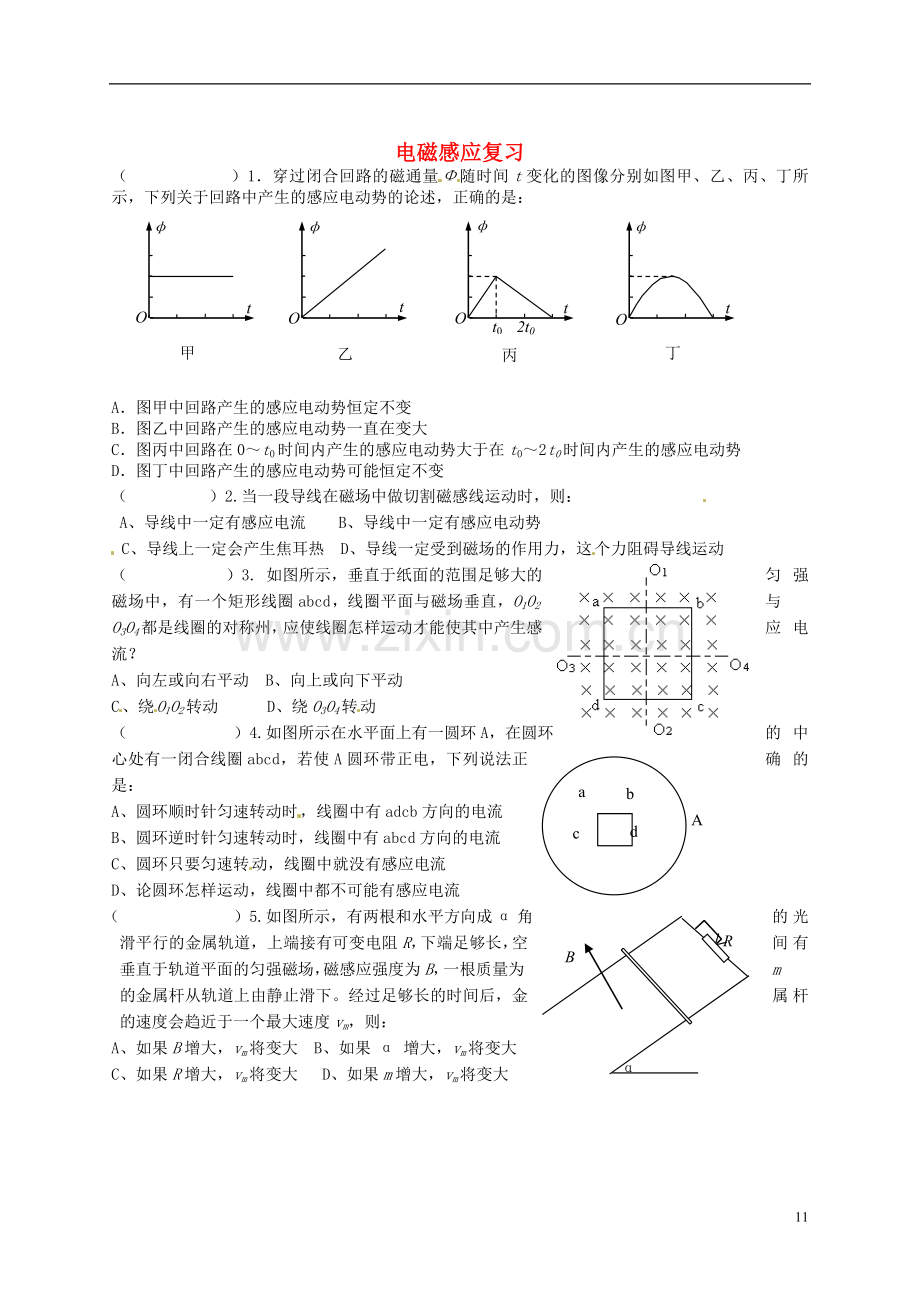

电磁感应复习
（ ）1．φ
t
O
φ
t
O
φ
t
O
φ
t
O
t0
2t0
甲
乙
丙
丁
穿过闭合回路的磁通量Φ随时间t变化的图像分别如图甲、乙、丙、丁所示，下列关于回路中产生的感应电动势的论述，正确的是：
A．图甲中回路产生的感应电动势恒定不变
B．图乙中回路产生的感应电动势一直在变大
C．图丙中回路在0～t0时间内产生的感应电动势大于在t0～2t0时间内产生的感应电动势
D．图丁中回路产生的感应电动势可能恒定不变
（ ）2.当一段导线在磁场中做切割磁感线运动时，则：
A、导线中一定有感应电流 B、导线中一定有感应电动势
C、导线上一定会产生焦耳热 D、导线一定受到磁场的作用力，这个力阻碍导线运动
（ ）3. 如图所示，垂直于纸面的范围足够大的匀强磁场中，有一个矩形线圈abcd，线圈平面与磁场垂直，O1O2与O3O4都是线圈的对称州，应使线圈怎样运动才能使其中产生感应电流？
A、向左或向右平动 B、向上或向下平动
C、绕O1O2转动 D、绕O3O4转动
a
A
b
c
d
（ ）4.如图所示在水平面上有一圆环A，在圆环的中心处有一闭合线圈abcd，若使A圆环带正电，下列说法正确的是：
A、圆环顺时针匀速转动时，线圈中有adcb方向的电流
B、圆环逆时针匀速转动时，线圈中有abcd方向的电流
C、圆环只要匀速转动，线圈中就没有感应电流
D、论圆环怎样运动，线圈中都不可能有感应电流
α
B
R
（ ）5.如图所示，有两根和水平方向成α角的光滑平行的金属轨道，上端接有可变电阻R，下端足够长，空间有垂直于轨道平面的匀强磁场，磁感应强度为B，一根质量为m的金属杆从轨道上由静止滑下。经过足够长的时间后，金属杆的速度会趋近于一个最大速度vm，则：
A、如果B增大，vm将变大 B、如果 α 增大，vm将变大
C、如果R增大，vm将变大 D、如果m增大，vm将变大
G
A
B
D
C

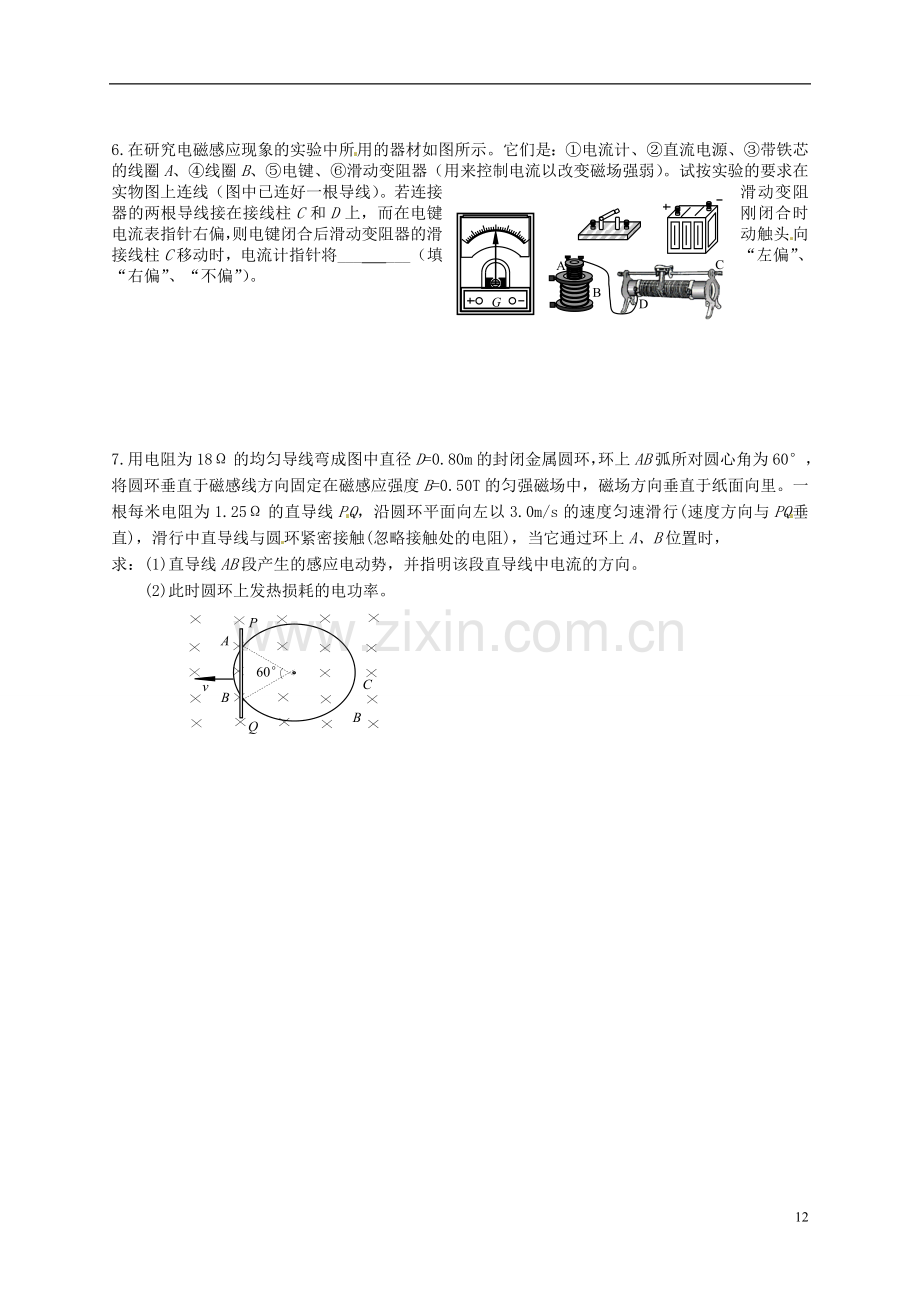

6.在研究电磁感应现象的实验中所用的器材如图所示。它们是：①电流计、②直流电源、③带铁芯的线圈A、④线圈B、⑤电键、⑥滑动变阻器（用来控制电流以改变磁场强弱）。试按实验的要求在实物图上连线（图中已连好一根导线）。若连接滑动变阻器的两根导线接在接线柱C和D上，而在电键刚闭合时电流表指针右偏，则电键闭合后滑动变阻器的滑动触头向接线柱C移动时，电流计指针将___ ___（填“左偏”、“右偏”、“不偏”）。
7.用电阻为18Ω的均匀导线弯成图中直径D=0.80m的封闭金属圆环，环上AB弧所对圆心角为60°，将圆环垂直于磁感线方向固定在磁感应强度B=0.50T的匀强磁场中，磁场方向垂直于纸面向里。一根每米电阻为1.25Ω的直导线PQ，沿圆环平面向左以3.0m/s的速度匀速滑行(速度方向与PQ垂直)，滑行中直导线与圆环紧密接触(忽略接触处的电阻)，当它通过环上A、B位置时，
求：(1)直导线AB段产生的感应电动势，并指明该段直导线中电流的方向。
(2)此时圆环上发热损耗的电功率。
v
A
60°
B
B
P
Q
C
12
