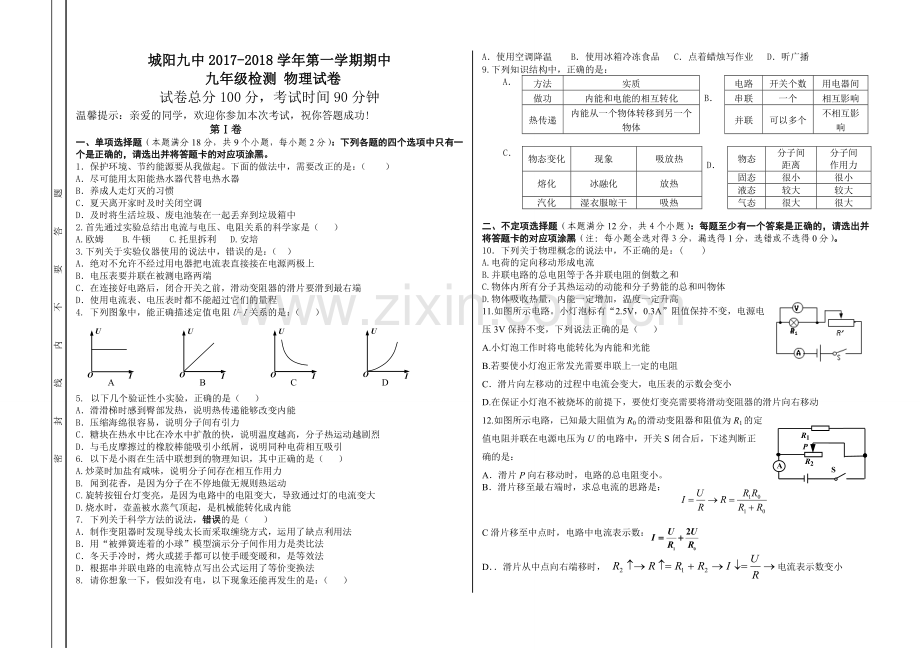

城阳九中2017-2018学年第一学期期中
九年级检测 物理试卷
试卷总分100分，考试时间90分钟
温馨提示：亲爱的同学，欢迎你参加本次考试，祝你答题成功!
第Ⅰ卷
一、单项选择题（本题满分18分，共9个小题，每小题2分）：下列各题的四个选项中只有一个是正确的，请选出并将答题卡的对应项涂黑。
1．保护环境、节约能源要从我做起。下面的做法中，需要改正的是：（ ）
A．尽可能用太阳能热水器代替电热水器
B．养成人走灯灭的习惯
C．夏天离开家时及时关闭空调
D．及时将生活垃圾、废电池装在一起丢弃到垃圾箱中
2.首先通过实验总结出电流与电压、电阻关系的科学家是（ ）
A.欧姆 B.牛顿 C.托里拆利 D.安培
3.下列关于实验仪器使用的说法中，错误的是：（ ）
A．绝对不允许不经过用电器把电流表直接接在电源两极上
B．电压表要并联在被测电路两端
C．在连接好电路后，闭合开关之前，滑动变阻器的滑片要滑到最右端
D．使用电流表、电压表时都不能超过它们的量程
4. 下列图象中，能正确描述定值电阻U-I关系的是：（ ）
U
I
O
U
I
O
U
I
O
U
I
O
A B C D

5. 以下几个验证性小实验，正确的是（ ）
A．滑滑梯时感到臀部发热，说明热传递能够改变内能
B．压缩海绵很容易，说明分子间有引力
C．糖块在热水中比在冷水中扩散的快，说明温度越高，分子热运动越剧烈
D．与毛皮摩擦过的橡胶棒能吸引小纸屑，说明同种电荷相互吸引
6. 以下是小雨在生活中联想到的物理知识，其中正确的是（ ）
A.炒菜时加盐有咸味，说明分子间存在相互作用力
B. 闻到花香，是因为分子在不停地做无规则热运动
C.旋转按钮台灯变亮，是因为电路中的电阻变大，导致通过灯的电流变大
D.烧水时，壶盖被水蒸气顶起，是机械能转化成内能
7. 下列关于科学方法的说法，错误的是（ ）
A．制作变阻器时发现导线太长而采取缠绕方式，运用了缺点利用法
B．用“被弹簧连着的小球”模型演示分子间作用力是类比法
C．冬天手冷时，烤火或搓手都可以使手暖变暖和，是等效法
D．根据串并联电路的电流特点写出公式运用了等价变换法
8. 请你想象一下，假如没有电，以下现象还能再发生的是：（ ）
A．使用空调降温 B．使用冰箱冷冻食品 C．点着蜡烛写作业 D．听广播
9.下列知识结构中，正确的是：
A．
方法
实质
B．
电路
开关个数
用电器间
做功
内能和电能的相互转化
串联
一个
相互影响
热传递
内能从一个物体转移到另一个物体
并联
可以多个
不相互影响

C．
物态变化
现象
吸放热
D．
物态
分子间
距离
分子间
作用力
熔化
冰融化
放热
固态
很小
很小
液态
较大
较大
汽化
湿衣服晾干
吸热
气态
很大
很大

二、不定项选择题（本题满分12分，共４个小题）：每题至少有一个答案是正确的，请选出并将答题卡的对应项涂黑（注：每小题全选对得３分，漏选得1分，选错或不选得0分）。
10．下列关于物理概念的说法中，不正确的是：( )
A.电荷的定向移动形成电流
B.并联电路的总电阻等于各并联电阻的倒数之和
C.物体内所有分子其热运动的动能和分子势能的总和叫物体
D.物体吸收热量，内能一定增加，温度一定升高
11.如图所示电路。小灯泡标有“2.5V，0.3A”阻值保持不变，电源电压3V保持不变，下列说法正确的是（ ）
A.小灯泡工作时将电能转化为内能和光能
B.若要使小灯泡正常发光需要串联上一定的电阻
C．滑片向左移动的过程中电流会变大，电压表的示数会变小
P

R1

S

A

R2

D.在保证小灯泡不被烧坏的前提下，要使灯变亮需要将滑动变阻器的滑片向右移动
12.如图所示电路，已知最大阻值为R0的滑动变阻器和阻值为R1的定值电阻并联在电源电压为U的电路中，开关S闭合后，下述判断正确的是：
A．滑片P向右移动时，电路的总电阻变小。
B．滑片移至最右端时，求总电流的思路是：

C滑片移至中点时，电路中电流表示数：
D．．滑片从中点向右端移时， 电流表示数变小

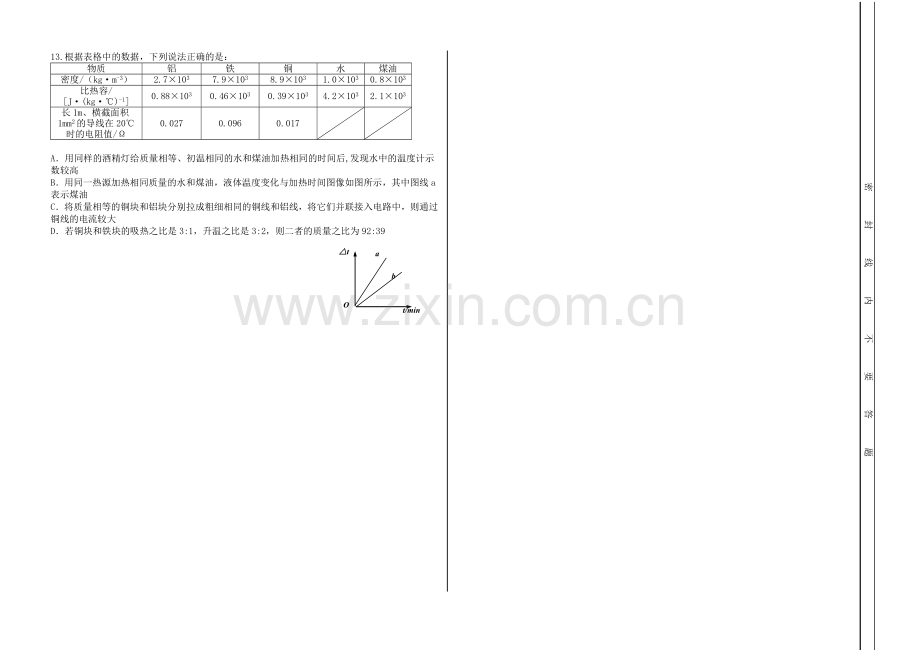

13.根据表格中的数据，下列说法正确的是：
物质
铝
铁
铜
水
煤油
密度/（kg·m-3）
2.7×103
7.9×103
8.9×103
1.0×103
0.8×103
比热容/ [J·(kg·℃)-1]
0.88×103
0.46×103
0.39×103
4.2×103
2.1×103
长1m、横截面积1mm2的导线在20℃时的电阻值/Ω
0.027
0.096
0.017

A．用同样的酒精灯给质量相等、初温相同的水和煤油加热相同的时间后,发现水中的温度计示数较高
B．用同一热源加热相同质量的水和煤油，液体温度变化与加热时间图像如图所示，其中图线a表示煤油
C．将质量相等的铜块和铝块分别拉成粗细相同的铜线和铝线，将它们并联接入电路中，则通过铜线的电流较大
D．若铜块和铁块的吸热之比是3:1，升温之比是3:2，则二者的质量之比为92:39
a
t/min
△t
O
b

座号

第Ⅱ卷

专题一：内能（ 11分 ）
1.探究物质的吸热能力
猜想
小雨猜想不同物质吸热本领是不同的。
实验
两只烧杯中盛有等质量的水和煤油，用同样的酒精灯加热。 使水和煤油都升高10℃，记录加热时间。
观察到的现象
使水和煤油都升高10℃，我们发现 加热的时间长。
得出的结论
上述现象表明 相等的不同物质升高相同温度时，吸收的热量一般
是 的，为了表示物质的这种性质，物理学中引入了 这个物理量。
方法
思维
实验中通过加热时间反映吸受热量的多少，这种研究方法是 。
上述实验过程的思维程序是：提出问题-猜想- -得出结论
问题讨论
实验中将温度计从液体中取出读数这样会是读出的结果 （偏大、偏小、不变）
2.运用知识解决问题
（1）如图，在一个配有活塞的厚玻璃筒里放一小团硝化棉， 把活塞迅速压下去，发现硝化棉燃烧，说明对物体 ，物体的内能 。

（2）质量为0.5kg的水，吸收了8.4×104J的热量后，温度升高到60℃，则水原来的温度是多少？（写出计算过程）

专题二：电流电压和电阻（ 14分 ）
3.回顾实验
（1）探究串联电路电压的规律：
过程
设计电路图，使两个灯泡L1和L2串联，并用电压表测量灯泡L1和L2两端的电压。将数据记录在表格中。
注意在连接电路时开关要 目的是 。
数据结论

U1/V
U2/V
U/V
1
1.4
1.6
3
2
1.2

3
表格记录所测的电压值（测两次）完成下表所缺项。

并在图中标出第一次测量L2的数据。
结论： 公式 。
问题讨论
若在实验中将电压表串联在电路中则电压表测量的是 。
S
L2
L1
A
C
B
3-(2)探究串联电路的结构和特点：
过程
现象
如图所示，闭合开关，两灯都发光；断开开关，两灯都不发光。把开关改接到B、C处，重复实验，现象相同。

结论
在串联电路中，若开关位置改变，其控制作用 。
问题讨论
利用上述装置图中的器材，要验证串联电路电阻的定性关系，我们还需要添加电流表，具体验证性小实验做法是：
，从而说明串联后电阻变大了。
4.运用知识解决问题
（1）某油量表的工作原理如图所示，当油箱内油面上升时，浮球向上运动，使滑动变阻器R接入电路中的电阻变 ，由电流表改造的油量表示数变 。
浮球
R0
R
油量表

（2）请根据实物电路，在方框内画出电路图。
L2
S2
S1
L1

专题三 欧姆定律（ 19分 ）
5.回顾实验
S
V
-
3
15
A
-
0.6
3
R
A B
P
（1）探究电流与电压的关系：
电路
请将实物电路连接完整：

表格图象
请在电流表表盘上填画第3次实验中电流表所选的接线柱和指针的位置。
R=10Ω
次数
1
2
3
U/V
1.0
2.0
2.4
I/A
0.1
0.2
0.24

根据表中数据，用描点法画出电阻R的I-U图象。
3
0.6
1
2
3
0
0
0.2
0.4
0.6
A

结论
方法
在 时，通过导体的电流与电压成 比。
用同一个定值电阻来探究电流与电压的关系，运用的科学方法是 。
问题讨论
在实验的过程中若没有滑动变阻器可以通过 来改变定值电阻两端的电压，这样做有什么不足： 。
（2）探究小灯泡的电阻
方法
装置
表格

实验中用电压表和电流表共同研究小灯泡的电阻用到的是： 法。
次数
U/V
I/A
R/Ω
1
1.0
0.18
5.6
2
2.0
0.24
8.3
3
3.0
0.26
11.5

–

S
V
-
3
15
A
-
0.6
3
Rp
P
L
+
请将实物电路连接完整：
图像
过程

请在上面的坐标中，利用上表数据，用描点法画
出小灯泡的U-I图像。

讨论
在测量的过程中发现灯的电阻发生了变化，其原因是： 发生了变化。
6.运用知识解决问题：
(1)在连接电路时滑动变阻器应 ，目的是 。
（2）把R1和R2两个定值电阻并联接在电压为6V的电源两端，R1＝4Ω，干路电流为2A，求R2＝？（请写出计算过程）

专题四：综合能力（9分）
7.综合问答
小雨在日常生活中，见到几个情景：（1）小雨闻到夏天海边的腥味更浓 ； （2）赤脚走在烈日下的沙滩上，感到烫脚，而海水比较凉；（3）糖块在热水中比在冷水中“化”的快 ；（4）暖瓶装满开水后塞子容易被蹦出去。用所学的物理知识进行解释。

①解释场景___________； ②解释场景___________；

8. 综合实验——设计实验方案（可以配图说明）：
小雨要探究“导体的电阻与横截面积的关系”请完成实验设计方案。
器材
电池组、 开关、导线若干、电流表一只、三根长度相同横截面积为1mm2 的镍铬合金丝。
实验步骤

分析数据，得出结论。
数据记录表格

9.综合作图：
小雨的房间里有两盏灯。总开关S1闭合后，若将单刀双掷开关S2拨至处，房间吸顶灯L1亮；若将S2拨至处，壁灯L2亮，并且可以通过S3控制，是它有两个不同的亮度。
现有一个电源、一个单刀双掷开关、3个开关、2个灯泡、1个定值电阻和若干导线，请你设计上述电路，并将电路图画在方框内。

专题五、综合计算8分
10在如图所示的电路中，电源电压U=5V，小灯泡R2标有“5V  0.5A”字样（电阻不变），电流表的量程为0﹣0.6A，电压表的量程为0﹣3V，滑动变阻器R2的最大阻值为20Ω，请画出该题的2.3问等效电路图．
（1）求灯泡R2的电阻
（2）闭合开关S1、S2和S3时，通过R1的电流为0.25A，则电路的总电阻R=？
（2）若换6V的电源，闭合开关S2在不损坏各元件的情况下，R3的阻值变化范围

专题六(9分)
11.归纳式探究—研究测量金属杆承受的拉力：
小雨要测量一根长度为2.5m、横截面积为0.8cm2的金属
杆A，最大伸长0.4cm时所能承受的最大拉力。但是直接对A
进行测试有困难，因此我们就对此材料制成的不同规格的样品
进行了测试。测试中测得的数据如下表。请回答：
实验次数
拉力F/N
长度l/m
横截面积S/cm2
伸长Δl/cm
1
1000
1
0.05
0.16
2
1000
4
0.10
0.32
3
1000
1
0.10
0.08
4
2000
2
0.05
0.64

v02
y
O
a
b
c

（1）Δl＝k ，其中k＝ （填上数值和单位）。
（2）相同情况下，金属杆伸长Δl与横截面积S之间的关系可以用图像中的图线 表示。
（3）金属杆A所能够承受的最大拉力为 N。
12.要测量待测电阻Rx的阻值，现在只给你一个电压恒定的电源（电压值未知）、一个已知阻值为R0的电阻、一个量程足够大的电流表、一个单刀双掷开关和若干导线。请你设计出实验电路图（电路图画在方框内） 、推导出测量电阻的数学表达式，并写出步骤。
测量步骤：

①. 如图所示组装电路；
②.________________________ __
③_______________ ___________

④.写出Rx的推导过程： 。

学校 姓名 班级 考场 考号 　 .

座号

城阳九中2017-2018学年第一学期期中
九年级检测 物理试卷

试卷总分100分，考试时间90分钟
温馨提示：亲爱的同学，欢迎你参加本次考试，祝你答题成功!
第Ⅱ卷
专题一、（满分11分）
1.（1） ， ， ， ， ， ， 。

2.（1） ， 。
（2）解：

专题二、（满分14分）
3.（1） ， 。
，
， 。
。
（2） 。 ，

。
4.（1） ， 。

L2
S2
S1
L1
（2）

专题三、（满分19分）
5.（1）
3
0.6
1
2
3
0
0
0.2
0.4
0.6
A
S
V
-
3
15
A
-
0.6
3
R
A B
P

， ， ， ， 。

–

S
V
-
3
15
A
-
0.6
3
Rp
P
L
+
（2） 。

。

6.（1） ， 。

（2）解：

专题四、（满分9分）
7.
①解释场景___________； ，

。

②解释场景___________； ，

。
8.
实验步骤

分析数据，得出结论。
数据记录表格

9.

专题五、（满分8分）
10.解：

专题六、（满分9分）
11. ， ， ， 。

12.
②.________________________ __
③_______________ ___________

④.写出Rx的推导过程： 。
