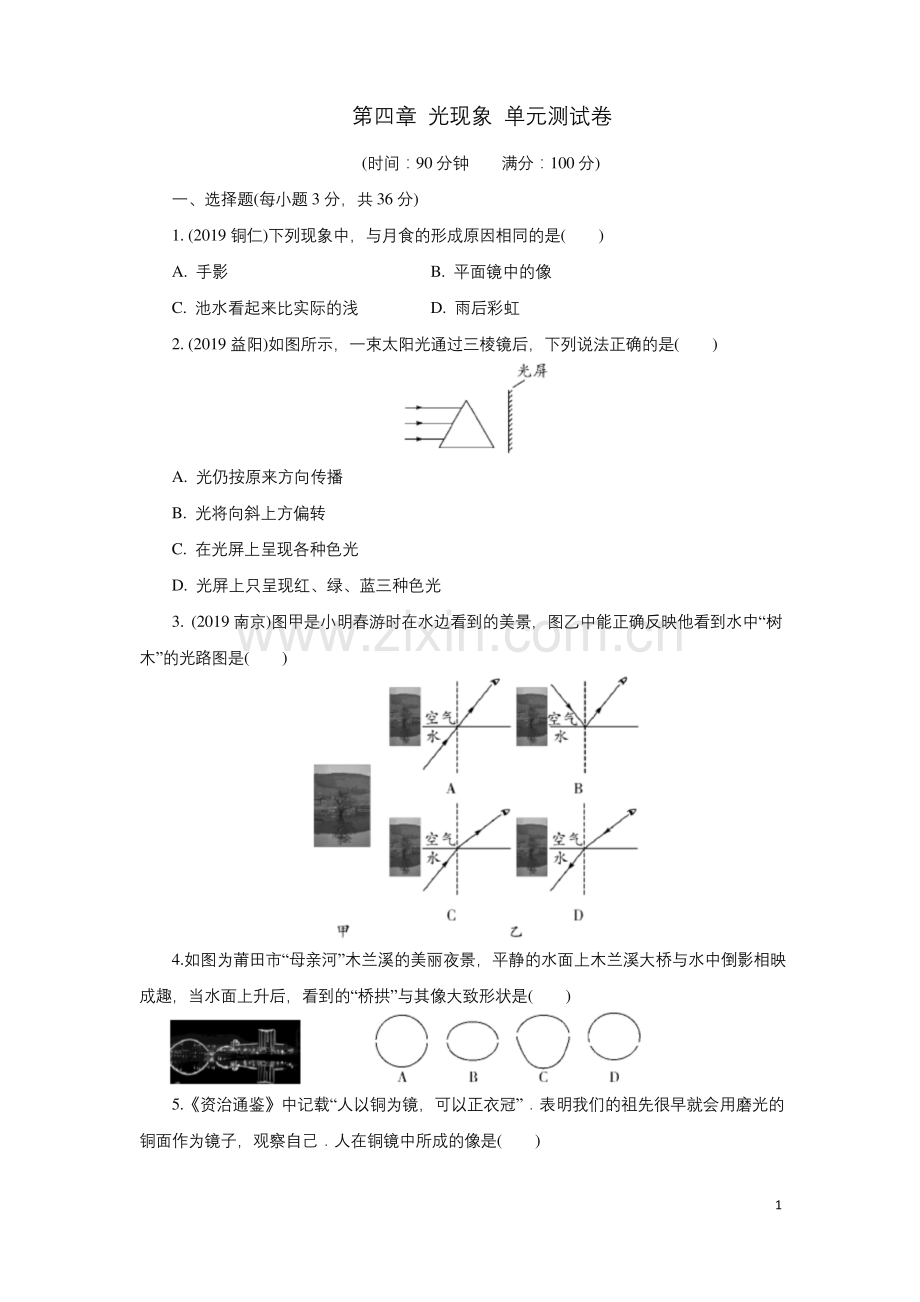

第四章 光现象 单元测试卷
(时间：90 分钟
一、选择题(每小题 3 分，共 36 分)
1. (2019 铜仁)下列现象中，与月食的形成原因相同的是(
满分：100 分)
)
A. 手影
B. 平面镜中的像
D. 雨后彩虹
C. 池水看起来比实际的浅
2. (2019 益阳)如图所示，一束太阳光通过三棱镜后，下列说法正确的是(
)
A. 光仍按原来方向传播
B. 光将向斜上方偏转
C. 在光屏上呈现各种色光
D. 光屏上只呈现红、绿、蓝三种色光
3. (2019 南京)图甲是小明春游时在水边看到的美景，图乙中能正确反映他看到水中“树
木”的光路图是(
)
4.如图为莆田市“母亲河”木兰溪的美丽夜景，平静的水面上木兰溪大桥与水中倒影相映
成趣，当水面上升后，看到的“桥拱”与其像大致形状是(
)
5.《资治通鉴》中记载“人以铜为镜，可以正衣冠”．表明我们的祖先很早就会用磨光的
铜面作为镜子，观察自己．人在铜镜中所成的像是(
)
1

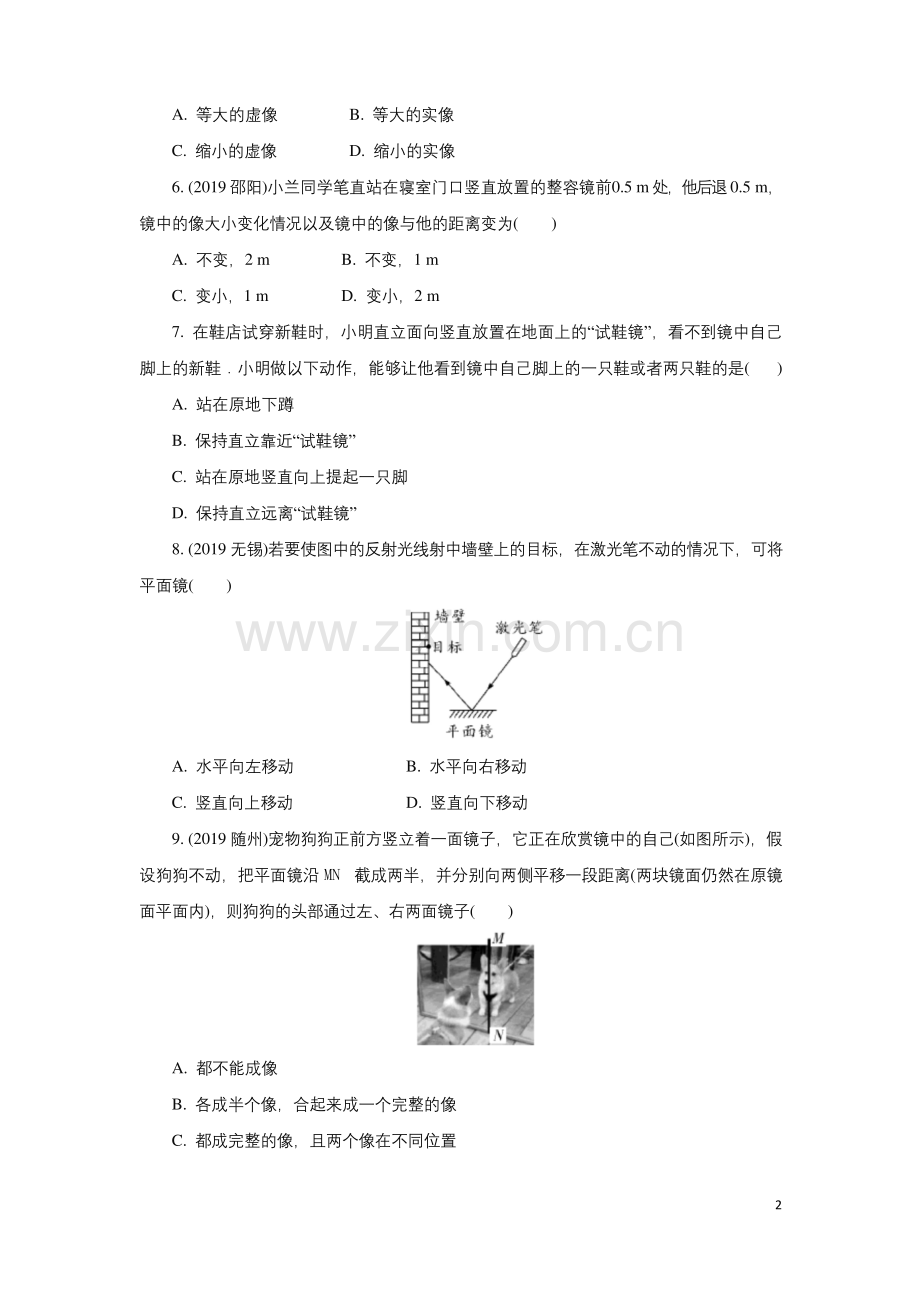

A. 等大的虚像
C. 缩小的虚像
B. 等大的实像
D. 缩小的实像
6. (2019 邵阳)小兰同学笔直站在寝室门口竖直放置的整容镜前0.5 m 处，他后退 0.5 m，
镜中的像大小变化情况以及镜中的像与他的距离变为(
)
A. 不变，2 m
C. 变小，1 m
B. 不变，1 m
D. 变小，2 m
7. 在鞋店试穿新鞋时，小明直立面向竖直放置在地面上的“试鞋镜”，看不到镜中自己
脚上的新鞋．小明做以下动作，能够让他看到镜中自己脚上的一只鞋或者两只鞋的是(
)
A. 站在原地下蹲
B. 保持直立靠近“试鞋镜”
C. 站在原地竖直向上提起一只脚
D. 保持直立远离“试鞋镜”
8. (2019 无锡)若要使图中的反射光线射中墙壁上的目标，在激光笔不动的情况下，可将
平面镜(
)
A. 水平向左移动
C. 竖直向上移动
B. 水平向右移动
D. 竖直向下移动
9. (2019 随州)宠物狗狗正前方竖立着一面镜子，它正在欣赏镜中的自己(如图所示)，假
设狗狗不动，把平面镜沿 MN 截成两半，并分别向两侧平移一段距离(两块镜面仍然在原镜
面平面内)，则狗狗的头部通过左、右两面镜子(
)
A. 都不能成像
B. 各成半个像，合起来成一个完整的像
C. 都成完整的像，且两个像在不同位置
2
D. 都成完整的像，且两个像在同一位置
10. (2019 山西)中华文化博大精深，有些成语包含了大量的自然现象与物理规律．下列
成语所描述的现象，能用光的反射解释的是(
)
A. 一叶障目
C. 镜花水月
B. 立竿见影
D. 形影不离
11. (2019 永州)下列四幅图描述正确的是(
)
A. 甲图：小孔成像，是光在同种均匀介质中沿直线传播形成的
B. 乙图：我们从不同方向看见不发光的物体，这是物体表面发生镜面反射的缘故
C. 丙图：平面镜中的像是虚像，这是光的折射形成的
D. 丁图：有经验的渔民都知道只有瞄准鱼的下方才能叉到鱼，这是光的反射的缘故
12. (2019 淄博)小明在湖边树荫下乘凉，想到了所学的物理知识．其中合理的是(
A. 树下的圆形光斑，是光沿直线传播形成的
)
B. 看到池水“变”浅，是光的反射引起的
C. 水中出现树的倒影，水中的“树”比岸上的树小
D. 阳光中的紫外线可以灭菌，也可以用来进行遥控
二、填空题(每空 1 分，共 20 分)
13．(2019·聊城)真空中的光速是宇宙间最快的速度，其大小是
的前端有一个发光二极管，按下不同的键时，可以发出不同的 ，以实现对电视机的控制。
14．如图所示的光路图中，已知∠AOB＝120°，∠AOC＝150°，请计算：反射角的大小
，折射角的大小为
m/s，电视机遥控器
为
。
15.一束光从空气斜射到某液面上同时发生反射和折射，入射光线与液面成 37°角．如图
所示，若反射光线与折射光线的夹角为 83°，则反射角的大小为______，折射角的大小为
______．
3
16.粼粼波光是由于____________产生的．我们能从不同的方向看到本身不发光的物体，
是因为物体发生了__________．
17. (2019 云南省卷)一束平行光线与镜面成 30°的夹角入射到平面镜上，则反射光线和
入射光线的夹角是 ________；彩色电视机画面上的丰富色彩是由三原 (基)色光混合而成
的．色光的三原(基)色是指红、________、蓝．
18.《康熙几暇格物编》中记载：“置钱碗底，远视若无，及盛满水时，则钱随水光而显
现矣．”如图所示，把铜钱放在碗底B 处后加适量水，从A 处恰好看到铜钱的像在 E 处，用
激光笔从 A 点向________处(用图中字母表示)照射，可照亮铜钱．加满水，从 A 处看到像的
位置将________(选填“变高”“变低”或“不变”)．
19. (2019 梧州)如图所示，让一束太阳光通过棱镜射到白屏上，屏上标出了三个区域①
②③，利用区域______的光能遥控电视机，区域______的光能使钞票上的荧光物质发光，从
而可识别钞票真伪．
20. (2019 辽阳)如图所示，一名游客行走在玻璃栈道上，栈道上映出了她美丽的“身影”，
若游客的身高是 1.65 m，则游客的头顶到“身影”头顶的距离为________m，当她在栈道上行
走时，她的“身影”的大小将________(选填“变大”“变小”或“不变”)．
21.小红站在竖直的穿衣镜前，当她走近穿衣镜时，像的大小______，像到镜面的距离
______．(均选填“增大”“减小”或“不变”)
22. (2019 贵港)一只鸽子在平静湖面上空飞过时，在湖面上形成鸽子的“倒影”，“倒影”
是________形成的(选填 “光的直线传播”“光的反射”或“光的折射”)，当鸽子往高处飞，该“倒
4
影”的大小______(选填“变大”“变小”或“不变”)．
三、作图题(每题 4 分，共 16 分)
23. (2019 淮安)画出图中入射光线 AO 的反射光线．
24. (2018 潍坊)如图所示，一束光线与水平方向成 60°角，请你放置一块平面镜使它的
传播方向变为水平向右，面出平面镜的位置，并标出反射角的度数．
25. (2019 邵阳)如图为一束光 AO 从水中斜射入空气中，请画出折射光线的大致方向．
26. (2019 攀枝花)一束光从空气中垂直射向玻璃砖，请画出这束光进入玻璃砖和离开玻
璃砖后的大致光线(注意标出法线，不考虑光的反射)．
四、实验探究题(每空 2 分，共 28 分)
27.如图所示， 在研究光的反射规律的实验中，平面镜 M 放在平板上，E、F 是两块粘
接起来的硬纸板，可绕垂直于镜面的接缝ON 转动．
(1)如图甲，当 E、F 在同一平面上时，让入射光线 AO 沿纸板 E 射向镜面，在 F 上可
看到反射光线，若将 AO 向 ON 靠近，则 OB________ON.(选填“靠近”或“远离”)
(2)如图乙，把纸板F 向前或向后折，则________(选填“能”或“不能”)看到反射光线，说
明：反射光线、入射光线、法线在____________；
(3) 测 出 三 组 反 射 角 和 入 射 角 的 大 小 ， 比 较 两 角 的 大 小 后 可 得 到 的 结 论 是
5
__________________．
(4)让入射光线逆着反射光线射向镜面，经 M 反射后，反射光线逆着原入射光线方向射
出，表明光路是______．
28. (2019 枣庄)如图甲所示是探究“平面镜成像特点”的实验装置图．
(1)实验时，不采用平面镜而采用透明薄玻璃板，不仅能观察到蜡烛的像，也便于
________________________________________________________________________．
(2)在竖立的玻璃板前点燃蜡烛 A，可以看到蜡烛 A 在玻璃板后面的像，取一支外形相
同但不点燃的蜡烛 B 在玻璃板后面移动，直到看上去它跟蜡烛 A 的像完全重合．在比较物
与像的大小关系时，蜡烛 B 替代的是________(选填“蜡烛 A”或“蜡烛 A 的像”)．看到蜡烛 A
的像是由光的________(选填“反射”或“折射”)形成的．
(3)移去蜡烛 B，在其原来位置上放置一块光屏，光屏上______(选填“能”或“不能”)呈现
蜡烛 A 的像．
(4)实验过程中如果玻璃板没有垂直架在纸上，而是如图乙所示倾斜，蜡烛 A 的像应是
图中的________(选填“A ”“A ”或“A ”)．
1
2
3
29. (2019·玉林)为了探究“光折射时的特点”，如图所示：
(1)让光束沿 AO 射入杯中时，光束进入水中后折射光线会向
方向偏折；当入射角
增大时，折射角
(2)当一束光射入杯中时，会在杯底形成光斑．保持入射光束的方向不变，逐渐往杯中
加水，观察到杯底的光斑向 (选填“左”或“右”)移动．
(3)把一枚硬币放入杯底，看到硬币的位置比它实际的位置要偏
．
(选填“高”或“低”)．
6
参考答案
1．A 2．C 3. B 4.B 5. A 6. A 7. A 8.C 9. D 10. C 11.A 12.A
13. 3×10 红外线
8
14. 60° 30°
15. 53° 44°
16. 镜面反射 漫反射
17. 120° 绿
18. E 变高
19. ① ③
20. 3.3 不变
21. 不变 减小
22. 光的反射 不变
23.
24.
25.
26.
27. (1)靠近 (2)不能 同一平面内 (3)反射角等于入射角 (4)可逆的
28. (1) 确定像的位置和大小 (2) 蜡烛 A 反射 (3)不能 (4)A1
29.法线 增大 左 高
7
