口腔材料学.doc

1. 国际牙科联盟的英文简称是FDI
2. 表征物体长度或体积随温度变化的物理量是热膨胀系数
3. 液体与固体表面的接触角θ=180°时，液体在材料表面的浸润性为完全不浸润
4. 表征物体刚性的物理量是弹性模量
5. 义齿基托材料是一种…..?
6.游离基聚合反应中，延长反应时间，能增加单体转化率
7.下列印模材料中，属弹性不可逆印模材料的是.硅橡胶印模材料
8.藻酸盐印模材料中，能延长其工作时间的物质是磷酸盐
9.下列材料室温放置时会产生凝溢和渗润现象的是藻酸盐印模材料
10.临床用蜡制作蜡型后，室温放置其形状会逐渐变化，其原因是应力松驰。
11.热凝义齿基托树脂加热固化时，应与室温下的水一同缓慢加热固化
12.提高牙托粉中聚合物的分子量，将导致力学性能增加,达面团期时间延长
13.复合树脂中,填料的表面处理常用KH-570
14.光固化复合树脂光照固化时, 延长光照时间, 其.残留单体下降, 固化深度增加
15.不能用作复合树脂垫底的材料是 氧化锌丁香酚水门汀
16.粘接剂与被粘物体产生牢固结合的必要条件是能在被粘物体表面浸润
17.牙釉质表面经酸蚀后, 能增加表面能并产生机械嵌合 力
18.牙科粘接剂中,功能性单体的作用是与被粘物体表面产生化学结合力
19.下列包埋料中, 只宜作内包埋的材料是正硅酸乙酯包埋料
20牙本质处理剂中, 常用的10-3溶液是10%柠檬酸 3%的三氯化铁
21.下列陶瓷材料中, 具有生物可吸收性的是磷酸三钙陶瓷
22.在制作烤瓷牙时,在预成型体制作时应加压并适当放大尺寸
23.烤瓷材料的热膨胀系数应稍小于金属.
24.当种植陶瓷材料的孔径 >78μm时,纤维和骨组织可长入材料内部
24.普通模型石膏的主要成分是β-半水硫酸钙
25.模型石膏的水粉率增大, 则强度降低, 凝固时间延长
26.下列金属中, 可用作种植材料的是钛和钛合金
27.金的熔点应低于被焊合金100 ℃
28.粉中, 银的主要作用是增加强度, 增加膨胀
29.金充填时, 增加充填压力, 可增加强度, 减小蠕变
30.料中, 不适宜用金刚石钻针切削的是塑料
31.后的基托材料充填于石膏模型中时, 石膏表面应涂一层藻酸盐分离剂。
32.作用是防止金属氧化, 降低液态金属与金属的表面张力
33.一种石英的热膨胀最大方石英.
34.包埋材料用下列哪一种溶液调和获得的膨胀最大硅溶胶
35.门汀中, 对牙髓刺激性最小的是氢氧化钙水门汀
36.瓷材料中, 生物力学相容性最好的是碳素陶瓷
37.18-8不锈钢丝中, 镍元素的主要作用是增加抗腐蚀性, 提高强度, 增加韧性
38.下列印模材料中属水胶体弹性可逆印模材料是琼脂印模材料
39.一般只用于制作临时义齿基托的材料是自凝义齿基托材料
40.调和模型石膏时，调伴速度过快将导致强度降低，膨胀增加
41.下列合金中可用于制作活动义齿支架的是铸造钴铬合金
42.银汞合金中，下列哪一相抗腐蚀性能最差 ﻻ2相
43.下列水门汀中能与牙体质中的钙形成化学结合的是玻璃离子水门汀
44已知一种铸造合金的液相线温度为1150°c，则最宜选用包埋蜡型的包埋料是磷酸盐包埋材料
45.铸造金合金中增加把元素将导致材料的强度增加
46.热凝义齿基托材料粉液调和后，最挂充填期为面团期
47.磷酸盐包埋材料用下列那一种溶液调和获得的膨胀最大 硅溶液
48将调和后的基托材料充填于石膏模型中时，石膏表面应涂一层藻酸盐分离剂
49

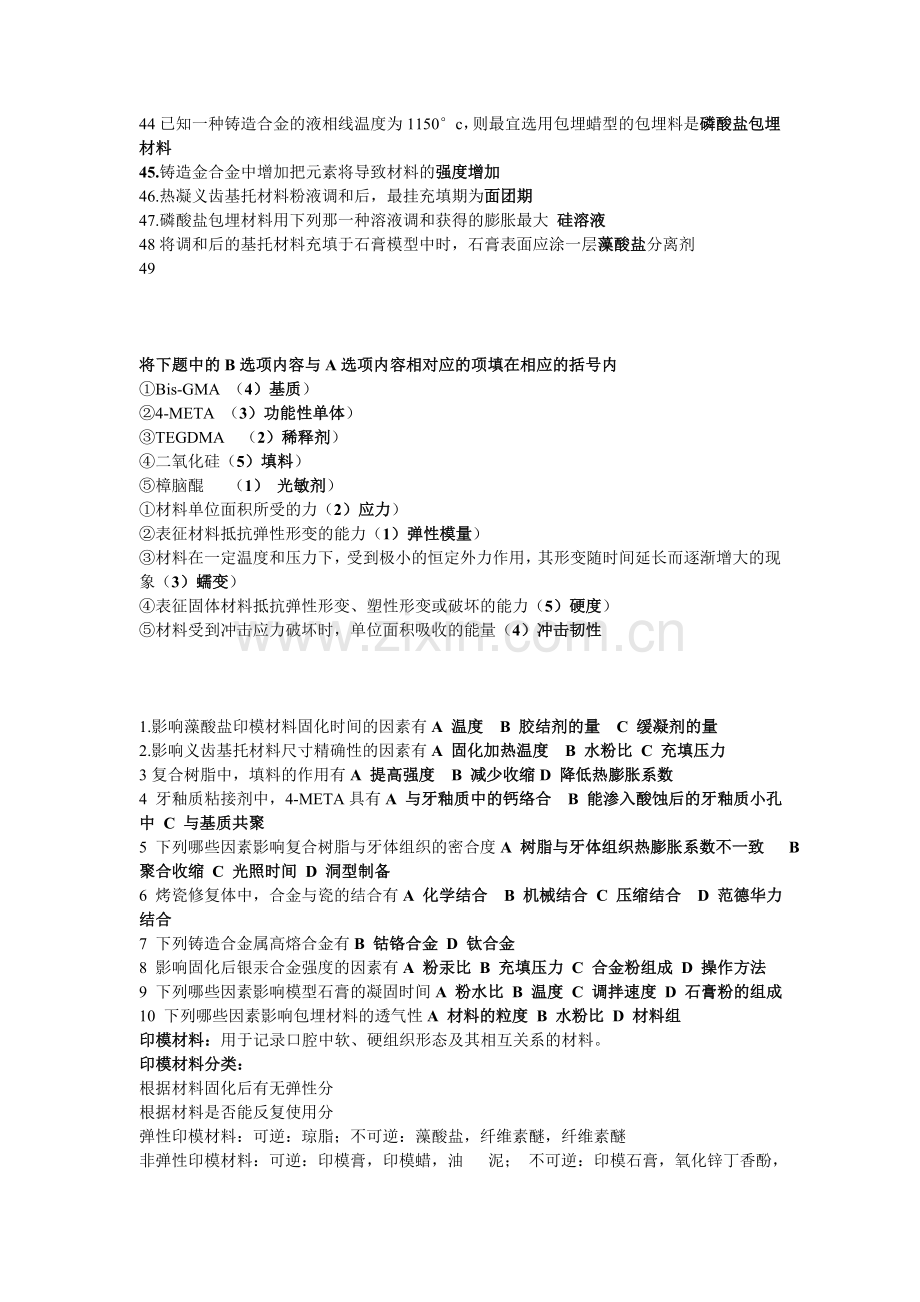

将下题中的B选项内容与A选项内容相对应的项填在相应的括号内
①Bis-GMA （4）基质）
②4-META （3）功能性单体）
③TEGDMA （2）稀释剂）
④二氧化硅（5）填料）
⑤樟脑醌 （1） 光敏剂）
①材料单位面积所受的力（2）应力）
②表征材料抵抗弹性形变的能力（1）弹性模量）
③材料在一定温度和压力下，受到极小的恒定外力作用，其形变随时间延长而逐渐增大的现象（3）蠕变）
④表征固体材料抵抗弹性形变、塑性形变或破坏的能力（5）硬度）
⑤材料受到冲击应力破坏时，单位面积吸收的能量（4）冲击韧性

1.影响藻酸盐印模材料固化时间的因素有A 温度 B 胶结剂的量 C 缓凝剂的量
2.影响义齿基托材料尺寸精确性的因素有A 固化加热温度 B 水粉比 C 充填压力
3复合树脂中，填料的作用有A 提高强度 B 减少收缩D 降低热膨胀系数
4 牙釉质粘接剂中，4-META具有A 与牙釉质中的钙络合 B 能渗入酸蚀后的牙釉质小孔中 C 与基质共聚
5 下列哪些因素影响复合树脂与牙体组织的密合度A 树脂与牙体组织热膨胀系数不一致 B 聚合收缩 C 光照时间 D 洞型制备
6 烤瓷修复体中，合金与瓷的结合有A 化学结合 B 机械结合 C 压缩结合 D 范德华力结合
7 下列铸造合金属高熔合金有B 钴铬合金 D 钛合金
8 影响固化后银汞合金强度的因素有A 粉汞比 B 充填压力 C 合金粉组成 D 操作方法
9 下列哪些因素影响模型石膏的凝固时间A 粉水比 B 温度 C 调拌速度 D 石膏粉的组成
10 下列哪些因素影响包埋材料的透气性A 材料的粒度 B 水粉比 D 材料组
印模材料：用于记录口腔中软、硬组织形态及其相互关系的材料。
印模材料分类：
根据材料固化后有无弹性分
根据材料是否能反复使用分
弹性印模材料：可逆：琼脂；不可逆：藻酸盐，纤维素醚，纤维素醚
非弹性印模材料：可逆：印模膏，印模蜡，油 泥； 不可逆：印模石膏，氧化锌丁香酚，可溶性淀粉
印模材料性能要求
1. 生物安全性
2.良好的流动性、固化后有良好的弹性
3.适当的工作时间和凝固时间
4.良好的尺寸精确性和尺寸稳定性
5.于模型材料有良好的配伍性
6.具有一定的机械强度
7.操作方便
琼脂印模材料
组成：琼脂、填料（高岭土）、硼砂、甘油、其它助剂。
优缺点：琼脂印模材料具有流动性好、尺寸精确性高，固化后韧性好、弹性强、不易变形等优点，但凝胶时间长，操作不方便。
性能（1）具有水溶胶的特性（2）琼脂加水后，在不同的温度下有不同的粘稠度。水温升至沸点时变成液体，稍冷却后为半流体，冷却至37℃为固体。（3）琼脂具有一定的流动性、弹性和强度，能从倒凹内完整取出，而不致变形或折断
硅橡胶印模材料
加成型和缩合型两种
1.组成：
缩合型的基质助要是端羟基聚二甲基硅氧烷，交联剂为正硅酸乙酯或三加氧基硅烷，催化剂为辛酸亚锡。
加成型的基质为端乙烯基硅橡胶，催化剂为铂或钯的化合物，含氢硅油提供固化所需的氢。
2.性能
a.物理机械性能：拉伸强度4－10MPa、撕裂强度1－2MPa、 24小时体积收缩0.1％－0.3％。加成型性能比缩合型好。
b.固化时间： 口腔环境 3－6min
c.化学稳定形
应力松弛的临床表现：3/4冠近远中侧面自动变形张开;卡环蜡型的卡环臂末端变形张开;全口托牙蜡型的后提离开石膏模型0.5－1.0mm间隙；简单局部义齿马鞍蜡基托向舌侧张开变形。
热固化型义齿基托树脂
加热固化型基托树脂聚合原理是自由基聚合反应。（1）湿砂期（2）稀糊期：（3）粘丝期：（4）面团期，此期为填塞型盒的最佳时期。（5）橡胶期（6）硬固期。室温条件下，按照常规粉液比，开始调和至面团期的时间约20min左右，面团期持续5min左右
目前常用的热处理方法是水浴加热法。（1）将型盒放入70~75℃水中，恒温90min，然后升温至沸腾，维持30min，自然冷却。（2）将型盒置入室温水中，缓慢加热，使其在90~120min缓慢升温至沸腾，维持30~60min，自然冷却。（3）将型盒置于70℃~75℃水中，维持9h以上。
基托产生气泡的原因：（1）粉液调和比例不当：①牙托水过多②牙托水过少
（2）填塞时机不准：①填塞过早②填塞过迟（3）热处理升温过高过快
（4）压力不足：
基托发生变形的原因（1）装盒不妥，压力不均：（2）填塞过迟：（3）升温过快（4）基托薄厚不均匀（5）冷却过快，开盒过早：（6）磨光时操作不当。
㈠磷酸锌水门汀
固化反应
ZnO+H3PO4 àZn(H2PO4)+H2Oà Zn3(PO4)2·4H2O+热量
性能
①理化性能：固化时间2min~8min
抗压强度＞70MPa
②粘接性能：主要是机械嵌合力，强度较低。
③生物学性能：对牙髓和牙龈有较大的刺激。但引起的牙髓反应一 般是可逆的，通常在5~8周后可以恢复正常。
氧化锌丁香酚水门汀
凝固反应:丁香酚与氧化锌发生螯合反应生成丁香酸锌而凝固。
性能
①固化时间：2min~8min
②抗压强度：较低（＞25MPa）
③溶解度： 在水和唾液中的溶解度较大。
④粘接性能：机械嵌合作用。
⑤生物学性能：麻醉、镇痛和安抚作用。
理想的根管充填材料应具备以下性能：①不刺激根尖周组织；②在凝固过程中体积不收缩，凝固后与根管壁无间隙；③具有X线阻射性，便于检查是否充填完善；④操作简便，能用简单方法即可将根管充填完满，必要时能从根管中取出；⑤能长期保存在根管中而不被吸收；⑥不使牙体变色。
固体类根管充填材料主要有:牙胶尖、银尖、钴铬合金丝和塑料尖
固型
1.银尖 ： 具有很好的韧性，同时具有一定的杀菌、抑菌和X射线阻射作用。特别适用于细而弯曲的根管。
2.牙胶尖：主要由萜烯树脂和填料组成。具有体积压缩性，X线阻射性和组织亲和性，必要时易取出。但弹性、韧性较差，易超充。
3.塑料尖：组要由聚丙烯或聚苯乙烯组成。弹性好，组织亲和性好，但对X射线无阻射作用。
增加包埋材料吸水膨胀的常用方法：
临床为了获得吸水膨胀，一般采用以下方法：A. 包埋前，可先在铸圈内壁围贴1～3层充分吸水的石棉纸，然后进行包埋，使包埋材料在凝固过程中能够充分吸取石棉纸中的水分，从而产生吸水膨胀。 B. 在包埋材料初凝阶段，可将包埋的铸圈置于38℃水中，大约30min后取出，这样也可以提高吸水膨胀率。C. 在包埋完成后，及时用针筒有控制地向铸圈内注入水，来提高吸水膨胀，水温可以调节在一般室温到38℃之间
金属材料用于齿科须具备哪些性能
良好的耐腐蚀性，生化稳定性，适当的机械性能，容易加工制造，来源广泛，价格合理
烤瓷成型过程中应注意的问题
控制粉水比；调和后振荡排气 ；成型 加压 ； 放大尺寸，补偿体积收缩，一般为13%~20%。涂布时一般用特制毛笔。
毛笔的应用：毛细管作用，可尽量减少预成体中的水含量。
银汞合金与复合树脂作充填材料，各有何特点？
复合树脂性能
物理性能：1.体积收缩2.线膨胀系数3色泽性能
化学性能：1. 聚合转化率和残留单体量2. 溶解性和吸水性3.粘接性能
机械性能1 强度：2.磨耗性3.疲劳强度：
操作性能
生物学性能：1.术后过敏 2.继发龋
银汞合金性能1 强度。2尺寸变化。３蠕变。４耐热性。5 腐蚀性。6可塑性。7传导性。8安全性（毒性）
影响银汞合金强度因素：
1)银合金粉组成、形状银合金粉中Ag、Cu量增加，可使银汞合金强度增加，而Sn量增加，会使银汞合金强度下降；球状银合金粉形成的银汞合金孔隙率低，调和时需汞也低，使强度增加。2)汞量：一方面，汞必须足量，以达到完全汞齐化的目的；另一方面，任何过量的汞，都会使g2相增加，从而导致强度的下降。3）充填压力：充填压力越大，强度越高4）固化时间
窝沟封闭剂
涂布于牙面的点、隙、沟、裂处，防止龋病发生的材料。
一 组成
基质树脂、稀释剂、引发
二 防龋机理：1.物理作用。2.化学作用
金属烤瓷材料与金属的结合形式
①机械结合 – 高温时烤瓷熔化后流入并充填金属不规则表面。
②物理结合 –范得华力，接触界面上两个极化的原子间的吸引力。
③化学结合 –金属表面氧化层与烤瓷材料中的氧化物和非晶质玻璃界面发生的化学反应，通过离子键、金属键、共价键等化学键形成的结合。在烤瓷粉中加入氧化锡、氧化铟；在金属表面进行处理形成致密的氧化膜。
④压力结合—因两者热膨胀系数不一致，冷却至室温时因收缩不一致时所产生的压力结合。

口腔陶瓷材料的分类
1. 按陶瓷材料的组成和结构分类
⑴单纯陶瓷和陶瓷基复合材料⑵氧化物系陶瓷：⑶非氧化物陶瓷：
2. 按与人体组织的反应分类
⑴惰性陶瓷：⑵生物活性陶瓷：⑶吸收性陶瓷：
3. 按临床用途分类
烤瓷、金属烤瓷、铸造陶瓷、种
植陶瓷、成品陶瓷牙.
烤瓷（烧结全瓷）材料 工艺步骤
⒈成型：①粉水比：严格按产品说明书②致密：减少气孔，提高强度，增加透明度；降低烧结后的体积收缩和变形。振荡：排出粉粒间隙中的空气。加压：减少气孔的产生，提高预成体的强度。毛笔的应用：毛细管作用，可尽量减少预成体中的水含量。③放大尺寸：补偿体积收缩，
⒉烧结：①干燥：②烧结：烧结过程一般分为三个阶段▲低温烧结阶段：▲中温烧结阶段▲高温烧结阶段：

材料与组织界面
（一）材料组成结构与界面的关系
①生物活性陶瓷：呈骨性界面结合。
②生物惰性陶瓷：形成纤维接触界面。
③生物降解陶瓷：新骨形成伴随着陶瓷材料的分解吸收。
（二）材料表面状态与界面关系
⒈陶瓷材料的表面能：
高能表面：金属及其氧化物、SiO2、无机盐（500mJ/cm-1~5000 mJ/cm-1 ）。硬度和熔点越高，其表面自由度越大；
低能表面：有机固体表面，如石蜡、高分子材料（~100 mJ/cm-1 ）。
表面能愈高、体液在材料的表面张力愈低、润湿性就愈好
种植材料与体液的相互作用过程：
　浸润 溶解 　 离子交换 　 相互扩散
因此，体液对材料的润湿性，对种植材料与机体组织的结合具有很大的影响。
⒉陶瓷材料的孔隙
①为纤维细胞、骨细胞向陶瓷中生长提供通道和生长场所。
②增大组织与陶瓷材料之间的接触表面积，加速反应过程。
③孔隙有利于局部液体循环，为长入材料内部的新生骨提供营养。
④对于生物惰性陶瓷材料，纤维及骨组织长入孔隙中有机械性锁结固定种植体的作用。
孔隙大小与组织长入的关系:
39 μm ~78μm，纤维组织。
＞ 78μm ，纤维和骨组织能同时长入。
孔隙率：一般控制在30%左右。既能保持陶瓷的强度又能保持孔隙畅通。
（三）材料力学性质与界面关系
骨组织：硬度较低，弹性模量小，应力应变呈粘弹性关系。
陶瓷材料：硬度高，弹性模量很高，应力应变呈弹性关系。
弹性形变：应力应变间有线性关系。
粘性变形：应力和应变变化率或应变速度间有线性关系
金属烤瓷材料与金属的结合的匹配
热膨胀系数、
金属烤瓷烧结温度与金属熔点的关系、
两者结合界面的润湿状态等。
金属烤瓷材料与金属的结合的工艺步骤
（一）金属冠核修复体的制作
（二）金属底层冠修复体的预处理Metal Cleaning
①采用物理、机械或化学方法彻底除去杂质和污染物
②在金属表面预氧化以形成致密的氧化膜，它与烤
瓷能形成化学键合，一旦氧化层形成后，
其表面不允许受到污染
影响熟石膏质量的因素
★生石膏的质量：杂质含量
★加热脱水的温度、时间：①过度脱水：强度减小、膨胀变大。②脱水不够：强度降低、凝固加快。
影响熟石膏凝固速度的因素⒈熟石膏粉的质量：生石膏过多：结晶中心多，凝固速度加快。过度脱水：凝固变慢至不凝。受潮变性，也影响凝固速度。
⒉熟石膏粉与水调合的比例
水量过多：凝固时间延长，压缩强度和表面硬度明显降低，膨胀率降低。
水量过少：凝固时间加快，膨胀率增大，气泡多，脆性大，表面粗糙，硬度不够。
⒊搅拌速度和时间：搅拌时间长，速度快：形成的结晶中心越多，凝固速度越快，膨胀率变大，强度降低。
⒋水温：主要影响二水石膏或半水石膏在水中的溶解度，它们随水温的变化而变化，因而影响凝固反应过程。
