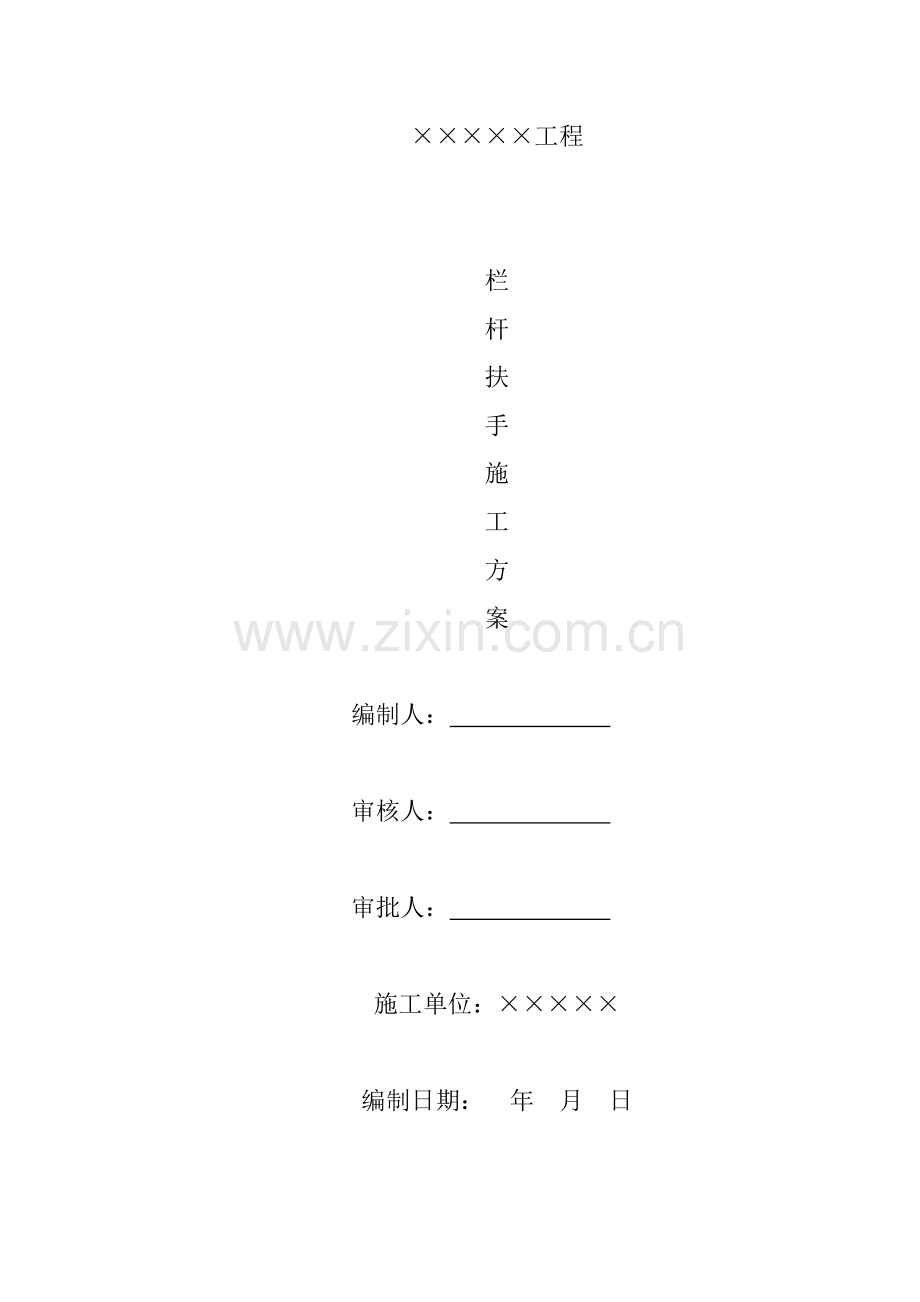

栏杆扶手施工方案样本.doc

工程栏杆扶手施工方案编制人： 审核人： 审批人： 施工单位：编制日期： 年 月 日一、 概述及施工前准备本工程楼梯间栏杆、扶手采用不锈钢，连廊及阳台处采用玻璃栏板。(1)楼梯件墙面、楼梯踏板等抹灰所有完毕。(2) 金属栏杆或靠墙扶手固定埋件安装完毕。(3)楼梯踏步、回马廊地坪等抹灰均已完毕，预埋件已留好。 二、施工工艺流程 安装预埋件放线安装立柱扶手与立柱连接打磨抛光。 2.1、安装预埋件(后加埋件)预埋件安装只能采用后加埋件做法，其做法是采用膨胀螺栓与钢板来制作后置连接件，先在士建基层上放线，拟定立柱固定点位置，然后在楼梯地面上用冲击钻钻孔，再安装膨胀螺栓，螺栓保持足够长度，在螺栓定位后来，将螺栓拧紧同步将螺母与螺杆间焊死，防止螺母与钢板松动。扶手与墙体面连接也同样采用上述办法。2.2、放线 由于上述后加埋件施I，有也许产生误差，因而，在立柱安装之前，应重新放线，以拟定埋板位置与焊接立杆精确性，如有偏差，及时修正。应保证不锈钢立柱所有座落在钢板上，并且四周可以焊接。 2.3、安装立柱 焊接立柱时，需双人配合，一一种扶住钢管使其保持垂直，在焊接时不能晃动，另一人施焊，要四周施焊，并应符合焊接规范。 2.4、扶手与立柱连接立柱在安装前，通过拉长线放线，依照楼梯倾斜角度及所用扶手圆度，在其上端加工出凹槽。然后把扶手直接放入立柱凹槽中，从一端向另一端顺次点焊安装，相邻扶手安装对接精确，接缝严密。相邻钢管对接好后，将接缝用不锈钢焊条进行焊接。焊接前，必要将沿焊缝每边30 50mm范畴内油污、毛刺、锈斑等清除干净。 2.5、打磨抛光所有焊接好后，用手提砂轮打磨机将焊缝打平砂光，直到不显焊缝。拋光时采用绒布砂轮或毛毡进行抛光，同步采用相应抛光膏，直到与相邻母材基本一致，不显焊缝为止。2.6玻璃栏板1) 玻璃:由于玻璃在栏板构造中既是装饰构件又是受力构件，需具备防护功能及承受推、靠、挤等外力作用;故应采用安全玻璃，当前多使用钢化玻璃，单层钢化玻璃-般选用12mm厚品种，由于钢化玻璃不能在施工现场进行裁割，因此应依照设计尺寸到厂家订制，须注意玻璃排块合理，尺寸精准。2)扶手材料:扶手是玻璃栏板收口和稳固连接构件，其材质影响到使用功能和栏板整体装饰效果。因而扶手造型与材质需要与室内其她装饰一-并设计。当前所使用玻璃栏板扶手材料重要是不锈钢圆管、黄铜圆管及高档木料三种。不锈钢管可采用镜面拋光或-般抛光不同品种，其外圆规格50100mm不等，可依照需要订购。共同铜圆管也有镜面或亚光制品。栏板木扶手重要长处是可以加大宽度，在特殊需要场合较以便人们凭栏休息。本工程扶手材料采用不锈钢圆管。三、栏杆、栏板、扶手安装质量控制要点:1、安装、基层解决应符合下列规定: (1)预埋件设计标高、位置、数量须符合设计及安装规定，并经防腐防锈解决。埋件不符规定期，应及时采用有效办法，增补埋件。 (2)安装楼梯栏杆立杆部位，基层混凝士不得有酥松现象，并且安装标高应符合设计规定,凹凸不平处必要剔除或修补平整,过凹处及基层蜂窝麻面严重处，不得用水泥砂浆修补，应用高强混凝上进行修补，并待有一定强度后，方可进行栏杆安装。2、按设计及安装规定对的弹出栏杆立杆安装间距位置和中心线。3、不锈钢楼梯栏杆、栏板、扶手安装操作要点:(1)栏杆立杆安装应按规定及施I.墨线从起步处向上顺序进行。楼梯起步处平台两端立杆应先安装，安装分焊接和螺栓固定两种办法。焊接施工时，其焊条应与母材材质相似，安装时将立杆与埋件点焊暂时固定，经标高、垂直校正后，施焊牢固。采用螺栓连接时，立杆底部金属板上孔眼应加工成腰圆形孔，以备膨胀螺栓位置不符，安装时可作微小调节。施工时，在安装立杆基层部位，用电钻钻孔打入膨胀螺栓后，连接立杆并稍作固定，安装标高有误差时用金属薄垫片调节，经垂直、标高校正后固紧螺帽。两端立杆安装完毕后，拉通线用同样办法安装别的立杆。立杆安装必要牢固，不得松动。立杆焊接以及螺栓连接部位，除不锈钢外，在安装完后，均应进行防腐防锈解决，并且不得外露，应在根部安装装饰罩或盖。 (2)镶配有机玻璃、玻璃等栏板，其栏板应在立杆完毕后安装。安装必要牢固，且垂直、水平及斜度应符合设计规定。安装时，将栏板镶嵌于两侧立杆槽内，槽与栏板两侧缝隙应用硬质橡胶条块嵌填牢固，待扶手安装完毕后，用密封胶嵌实。扶手焊接安装时，栏板应用防火石棉布等遮盖防护，以兔焊接火花飞溅损坏栏板。 (3)楼弟扶手安装，-普通采用焊接安装(特殊尺寸除外)。使用焊条材质应与母材相似。扶手安装顺序应从起步弯头开始，后接直扶手。扶手接口按规定角度套割对的，并用金属锉刀锉平，以免套割不精确，导致扶手弯曲和安装困难。安装时，先将起点弯头与栏杆立杆点焊固定，待检查无误后施焊牢固。弯头安装完毕后，直扶手两端与两端立杆暂时点焊固定，同步将直扶手一-端经头对接并点焊固定，扶手接口处应留2-3mm焊接缝隙，然后拉通线将扶手与每根立杆作点焊固定，待检查符合规定后，按焊接规定，将接口和扶手与立杆逐个-施焊牢固。 焊接时(特别是冬期施工)，应掌握好焊接电流、电压及焊接温度，以防电流过大或过小及电压不稳，影响焊接质量和美观。焊接质量应符合关于规定原则，焊缝宽度、深浅要一一致，表面应呈鱼鳞状，扶手接头焊缝应严密，焊缝应无明显手感偏差 (4)较长金属扶手(特别是室外扶手)安装后，其接头应考虑安装能适应温度变化而伸缩可动式接口，可动式接头伸缩量，如设计无规定期，- 般考虑20mm。室外扶手还应在可伸缩处考虑设立漏水孔。扶手根部与混凝士、砖墙面连接，普通也应采用可伸缩固定办法，以免因伸缩使扶手弯曲变形。扶手与墙面连接根部应安装装饰罩盖。四、施工过程中应注意问题 (1)在墙、柱施工时，应注意锚固扶手预埋件埋设，并保证位置精确。(2)玻璃护栏底座士建施工时，注意固定件埋设应符合设计规定。需加立柱时应拟定立柱位置。(3)扶手安装完后，要对扶手表面进行保护。当扶手较长时，要考虑扶手侧向弯曲，在恰当部位加设暂时立柱，缩短其长度，减少变形。(4)多层走廊部位玻璃护栏，人靠时，由于居高临下，经常有一种不安全感觉。因此该部位扶手高度应比楼梯扶手要高些，适当高度应在1.1m左右。(5)安装玻璃前，应检查玻璃板周边有无缺口边，若有，应用磨角机或砂轮打磨。(6)大块玻璃安装时，要与边框留有空隙，其尺寸为5mm。(7)护栏和扶手安装预埋件数量、规格、位置、以及护栏与预埋件连接节点应符合设计规定。(8)护栏高度、栏杆间距、安装位置必要符合设计规定。护栏安装必要牢固。(9)护栏和扶手转角弧度应符合设计规定，接缝应严密，表面应光滑，色泽应一致，不得有裂缝、翘曲及损坏。五、 成品保护 (1)安装好玻璃护栏应在玻璃表面涂刷醒目图案或警示标记，以免因不注意而碰、撞到玻璃护栏。 (2)安装好木扶手应用泡沫塑料等柔软物包好、裹严，防止破坏、划伤表面。(3)禁止以玻璃护栏及扶手作为支架，不容许攀登玻璃护栏及扶手。六、安全办法(1)安装前应设立简易防护栏杆，防止施工时意外摔伤。(2)安装时应注意下面楼层人员，恰当时将梯井封好，以免坠物砸伤下面作业人员。
