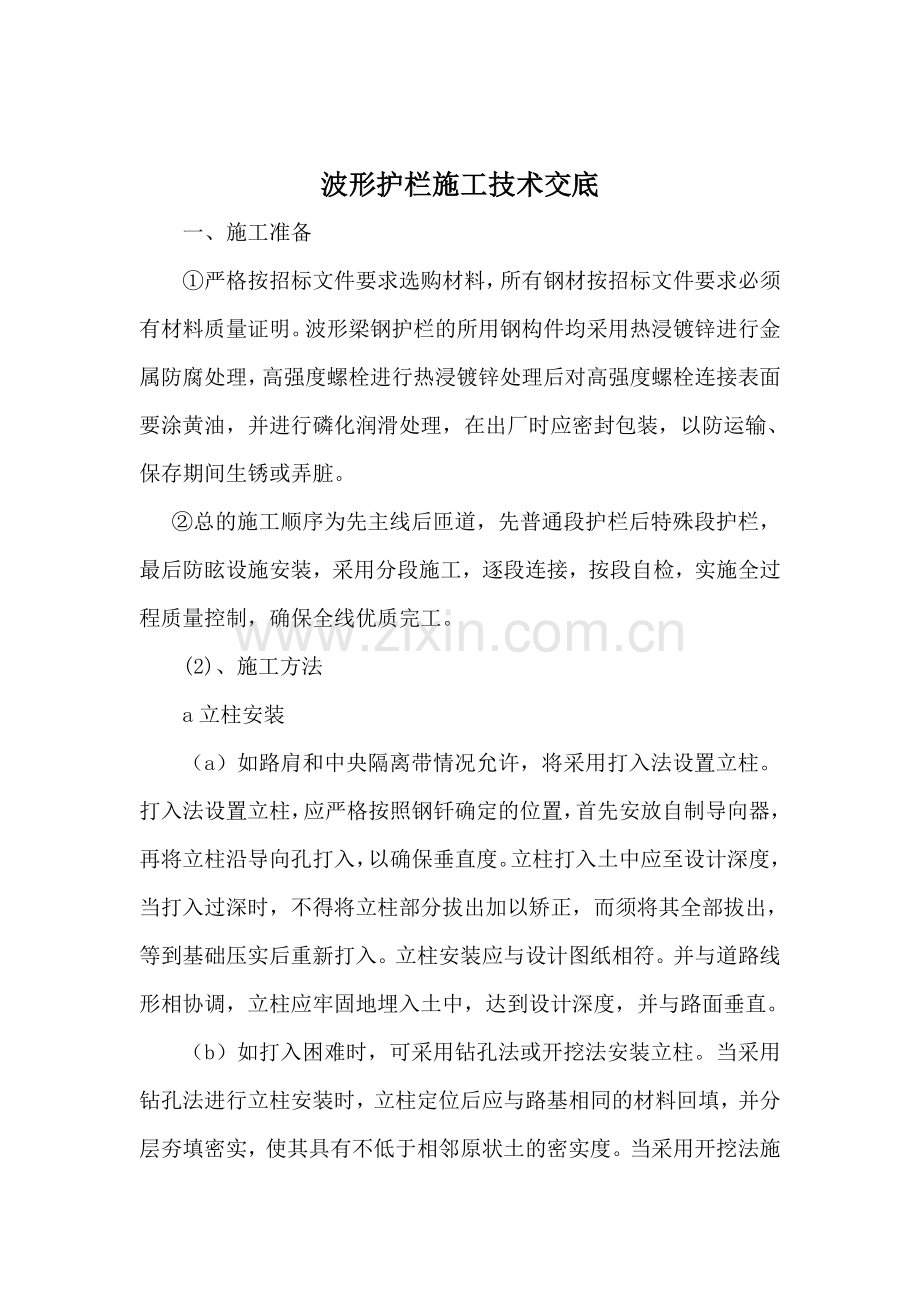

波形护栏施工技术交底
一、施工准备
①严格按招标文件要求选购材料，所有钢材按招标文件要求必须有材料质量证明。波形梁钢护栏的所用钢构件均采用热浸镀锌进行金属防腐处理，高强度螺栓进行热浸镀锌处理后对高强度螺栓连接表面要涂黄油，并进行磷化润滑处理，在出厂时应密封包装，以防运输、保存期间生锈或弄脏。
②总的施工顺序为先主线后匝道，先普通段护栏后特殊段护栏，最后防眩设施安装，采用分段施工，逐段连接，按段自检，实施全过程质量控制，确保全线优质完工。
(2)、施工方法
a立柱安装
（a）如路肩和中央隔离带情况允许，将采用打入法设置立柱。打入法设置立柱，应严格按照钢钎确定的位置，首先安放自制导向器，再将立柱沿导向孔打入，以确保垂直度。立柱打入土中应至设计深度，当打入过深时，不得将立柱部分拔出加以矫正，而须将其全部拔出，等到基础压实后重新打入。立柱安装应与设计图纸相符。并与道路线形相协调，立柱应牢固地埋入土中，达到设计深度，并与路面垂直。

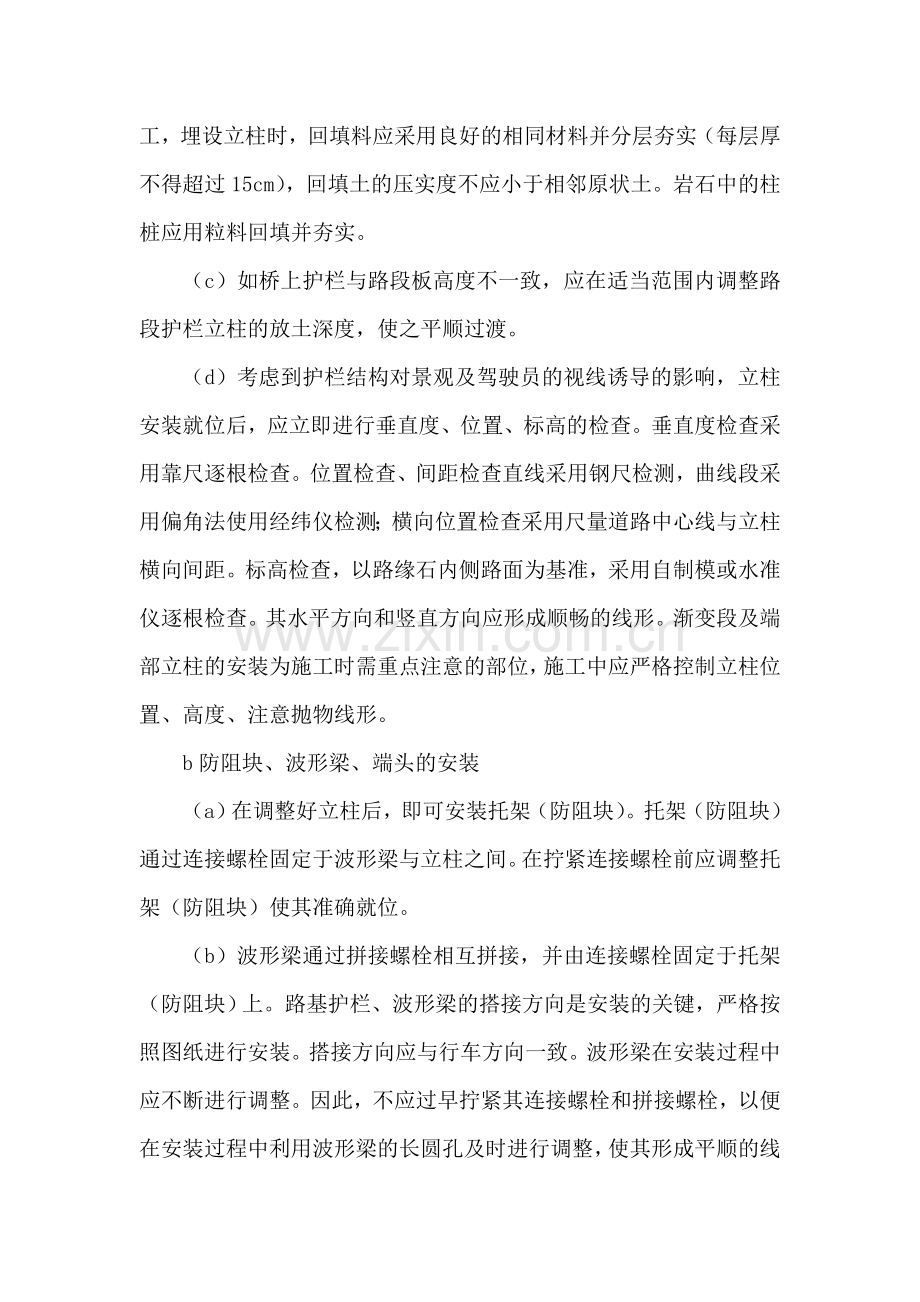

（b）如打入困难时，可采用钻孔法或开挖法安装立柱。当采用钻孔法进行立柱安装时，立柱定位后应与路基相同的材料回填，并分层夯填密实，使其具有不低于相邻原状土的密实度。当采用开挖法施工，埋设立柱时，回填料应采用良好的相同材料并分层夯实（每层厚不得超过15cm），回填土的压实度不应小于相邻原状土。岩石中的柱桩应用粒料回填并夯实。
（c）如桥上护栏与路段板高度不一致，应在适当范围内调整路段护栏立柱的放土深度，使之平顺过渡。
（d）考虑到护栏结构对景观及驾驶员的视线诱导的影响，立柱安装就位后，应立即进行垂直度、位置、标高的检查。垂直度检查采用靠尺逐根检查。位置检查、间距检查直线采用钢尺检测，曲线段采用偏角法使用经纬仪检测；横向位置检查采用尺量道路中心线与立柱横向间距。标高检查，以路缘石内侧路面为基准，采用自制模或水准仪逐根检查。其水平方向和竖直方向应形成顺畅的线形。渐变段及端部立柱的安装为施工时需重点注意的部位，施工中应严格控制立柱位置、高度、注意抛物线形。
b防阻块、波形梁、端头的安装
（a）在调整好立柱后，即可安装托架（防阻块）。托架（防阻块）通过连接螺栓固定于波形梁与立柱之间。在拧紧连接螺栓前应调整托架（防阻块）使其准确就位。
（b）波形梁通过拼接螺栓相互拼接，并由连接螺栓固定于托架（防阻块）上。路基护栏、波形梁的搭接方向是安装的关键，严格按照图纸进行安装。搭接方向应与行车方向一致。波形梁在安装过程中应不断进行调整。因此，不应过早拧紧其连接螺栓和拼接螺栓，以便在安装过程中利用波形梁的长圆孔及时进行调整，使其形成平顺的线形，避免局部凹凸。当护栏的线形认为比较满意时，方可最后拧紧螺栓。托架（防阻块）与波形梁之间连接螺栓不宜拧得过紧，以便利用长圆孔调节温度应力。
（c）端头梁通过拼接螺栓与标准段护栏相互拼接。端头梁施工方法与波形梁基本相同。
分段施工完毕后，自检合格并报请监理工程师检查合格后，根据实际完成情况报请监理工程师计量。
1.2活动护栏施工
(1)、施工方案
活动护栏是由不锈钢制成的推拉式护栏，所有钢构件均应进行热镀锌处理。
(2)、施工方法
a基础施工按施工设计图，进行测距定位选点，开挖基础，并把基础预埋置于基础内，进行砼浇注。注意进行基础保护措施，以免杂物掉入管内。
b基础安装完毕后，按施工图安装活动护栏。
c活动护栏位置应正确，垂直度、标高应满足设计规定。
d活动护栏各部件应安装牢固，护栏应伸缩自如。
护栏工程施工注意事项：
（1）立柱不得有明显的扭转，不得焊接加长，端部毛刺必须清除。立柱放样应以公路上的控制点为基础，根据量距情况对立柱间距作适当调整；立柱安装应与设计图纸相符，并与道路线形协调；立柱必须牢固地埋入土中，并埋入深度必须达到设计所规定的深度，且与地平面垂直。
（2）无论采用何种方法安装护栏，承包人应尽量避免损坏路面下埋设的管线设施，若造成损坏时承包人应负责修好，损坏后的修理费用由承包人承担。
（3）护栏安装完毕后，水平方向和竖直方向应形成顺畅的线形。应对景观及驾驶员的视线有良好诱导。
（4）设置于路侧的波形梁护栏，不应使护栏面侵入公路建筑界限以内。
（5）波形梁板一般应采用连续辊压成形。波形梁上的螺栓孔必须定位准确，每一端部的所有拼接螺栓孔应一次冲孔完成。
（6）立柱安装完毕至柱帽安装期间，应防止立柱内掉入杂物。（7）波形梁的连接螺栓及拼接不宜过早拧紧。
（8）在拧紧连接螺栓前应调整托架（防阻块）准确就位。
（9）护栏、端头、立柱长度和宽度方向不允许焊接，构件不应出现裂缝。
（10）防阻块不得有明显的扭转。端面切口应平直，毛刺必须清除。焊缝应光滑平整，焊缝位置应位于任一无螺孔的平面上。
（11）端头不得有明显的扭转。切口应垂直，端部毛刺必须清除。曲线部分应圆滑平顺。

波形护栏施工安全技术交底

为了保证施工安全，特制定如下安全措施，请严格执行
一、施工机械安全的基本要求
1、操作人员在工作中不得擅自离开岗位，不得操作与操作证不相符合的机械；不得将机械设备交给无本机种操作证的人员操作。
2、操作人员必须按本机说明书规定，严格执行工作前得检查制度、工作中的观察及工作后的检查保养制度。
工作前检查：工作场地周围有无妨碍工作的障碍物；油、水、电及其他保证机械设备正常运转的条件是否完备；安全、操作系统是否灵活可靠；指示仪表、指示灯显示是否正常可靠；油温、水温是否达到正常使用温度。
工作中应观察：指示灯和仪表、工作和操作系统有无异常现象；工作场地有无异常变化。
工作后应进行检查保养：工作系统有无过热、松动或其他故障；参照例行保养规定进行例保作业；做好下一班的准备工作；填写好机械操作运行表。
3、驾驶室或操作室内应保持整洁，严禁存放易燃、易爆物品，严禁酒后操作机械，严禁机械带故障运转或超负荷运转。
4、机械设备在施工现场停放时，应选择安全的停放地点，关闭好驾驶室，要拉上驻车制动闸。坡道上停车时，要用三角木或石块抵住车轮。夜间应有专人看管。
二、施工中的安全要点
1、在施工中，现场设专人指挥、调度，确保合适的机械车辆行走路线，并设立明显的标志，防止互相干扰和碰撞。机械作业要保持留有安全距离。
2、遇有暴雨或六级以上大风，将停止一切施工作业，并做好防洪、防风准备。
3、对于机械的操作与管理，严格按照安全操作规程进行，杜绝出现因搅拌、运输、摔落、触电等过程中导致身亡，把事故苗头消灭在萌芽之中。经常保养和检查机械设备，严禁机械操作物酒后或疲劳上机，防止和杜绝事故隐患。
4、做好各项特殊作业人员及生产、管理人员的卫生保健工作，实行定期检查，积极预防各种疾病。
5、做好生产人员或管理人员的后勤保障工作，尽量提供方便、安全的生活设施。
6、配备必要的交通通讯设施，加快对突发事件的处理。
7、安全用电，凡工地现场所有的电器都应设置危险警示。
8、标志，线路架设和电器安装规范操作，不私拉乱扯，电工操作要佩戴绝缘手套和工具。
9、现场作业着装工作服，以避免沥青或其也有害物质烫伤、损害皮肤。
10、现场作业设立安全标志，以警示路人。
三、若发生紧急情况按以下程序进行
1、作业时如果发生紧急事件,现场管理人员组织疏散现场人员，并应严格保护事故现场，采取有效措施抢救人员和财产，防止事故扩大，并在10分钟内报办公室。办公室在接到报告后，组织有关部门封锁现场、疏散人群、设备采取封存等措施，10分钟内上报项目经理。因抢救人员、疏导交通等原因，需要移动现场物件时，应当做出标志，绘制现场简图并做出书面记录，妥善保存现场重要痕迹、物证，并应采取拍照或录像等直录方式反映现场原状。
2、若发生人员伤害，由现场管理人员10分钟内上报办公室，由专职安全员和生产部长组织机械人员进行抢救,同时拔打当地急救电话120，办公室接报后10分钟内现场查看，封锁现场，并处理善后事宜，同时上报项目经理。
3、事故处理实行“三不放过”原则：事故原因不清不放过；事故责任者和群众没有受到教育不放过；没有防范措施不放过。
所有作业、行政、参观、测量、监理人员，进入现场除正确戴好安全帽外，登高者必须系好安全带。安全帽须经有关部门检查合格后方能使用，正确使用安全帽并扣好帽带；安全带须经有关部门检查合格后方能使用，并储存在干燥、通风的仓库内，不准接触高温酸碱或尖锐的坚硬物体，安全带上的各种部件不得任意拆除，更换新绳时要注意加绳套。安全带使用两年后，必须进行抽检，对抽检不合格的必须更换安全绳后才能使用。
