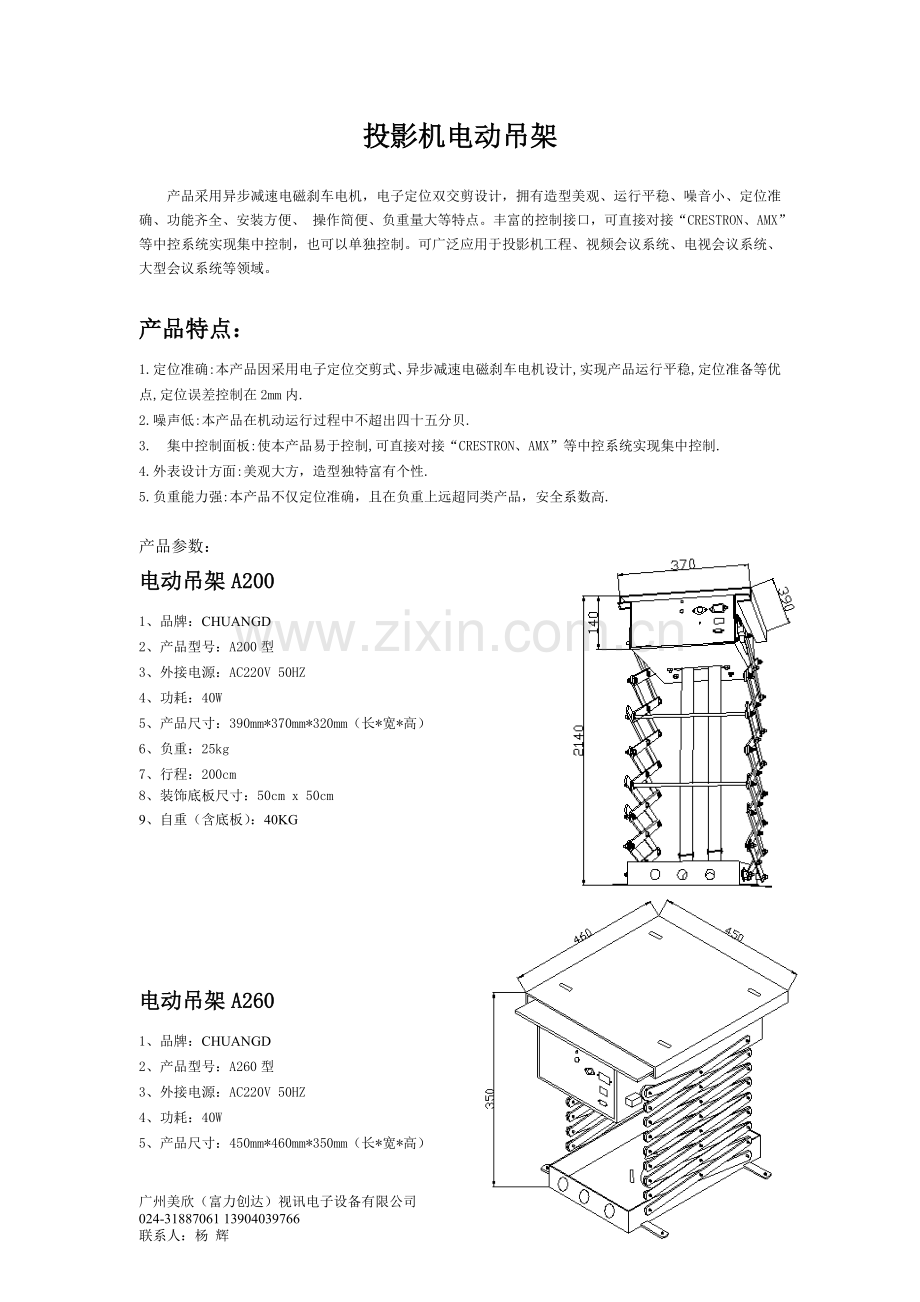

投影机电动吊架

产品采用异步减速电磁刹车电机，电子定位双交剪设计，拥有造型美观、运行平稳、噪音小、定位准确、功能齐全、安装方便、 操作简便、负重量大等特点。丰富的控制接口，可直接对接“CRESTRON、AMX”等中控系统实现集中控制，也可以单独控制。可广泛应用于投影机工程、视频会议系统、电视会议系统、大型会议系统等领域。

产品特点：
1.定位准确:本产品因采用电子定位交剪式、异步减速电磁刹车电机设计,实现产品运行平稳,定位准备等优点,定位误差控制在2mm内.
2.噪声低:本产品在机动运行过程中不超出四十五分贝.
3. 集中控制面板:使本产品易于控制,可直接对接“CRESTRON、AMX”等中控系统实现集中控制.
4.外表设计方面:美观大方，造型独特富有个性.
5.负重能力强:本产品不仅定位准确，且在负重上远超同类产品，安全系数高.

产品参数：
电动吊架A200
1、品牌：CHUANGD
2、产品型号：A200型
3、外接电源：AC220V 50HZ
4、功耗：40W
5、产品尺寸：390mm*370mm*320mm（长*宽*高）
6、负重：25kg
7、行程：200cm
8、装饰底板尺寸：50cm x 50cm
9、自重（含底板）：40KG

电动吊架A260
1、品牌：CHUANGD
2、产品型号：A260型
3、外接电源：AC220V 50HZ
4、功耗：40W
5、产品尺寸：450mm*460mm*350mm（长*宽*高）
6、负重：30kg
7、行程：250cm
8、装饰底板尺寸：55cm x 55cm
9、自重（含底板）：40KG

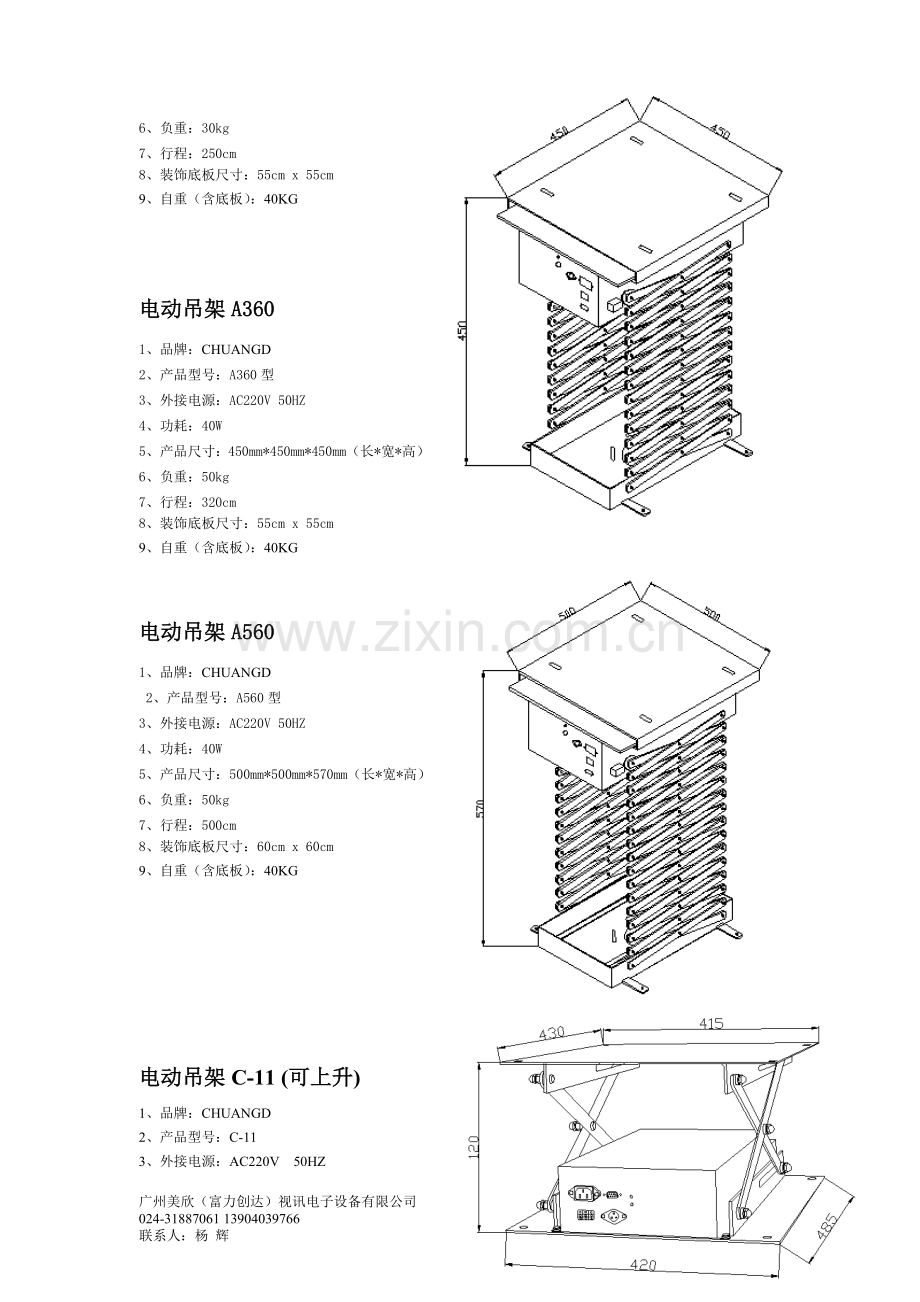

电动吊架A360
1、品牌：CHUANGD
2、产品型号：A360型
3、外接电源：AC220V 50HZ
4、功耗：40W
5、产品尺寸：450mm*450mm*450mm（长*宽*高）
6、负重：50kg
7、行程：320cm
8、装饰底板尺寸：55cm x 55cm
9、自重（含底板）：40KG

电动吊架A560
1、品牌：CHUANGD
2、产品型号：A560型
3、外接电源：AC220V 50HZ
4、功耗：40W
5、产品尺寸：500mm*500mm*570mm（长*宽*高）
6、负重：50kg
7、行程：500cm
8、装饰底板尺寸：60cm x 60cm
9、自重（含底板）：40KG

电动吊架C-11 (可上升)
1、品牌：CHUANGD
2、产品型号：C-11
3、外接电源：AC220V    50HZ
4、功耗：25W
5、产品尺寸：550mm x 315mm x 427mm （长 x 宽 x 高）
6、面板尺寸：580mm x 450mm x 3mm
7、负重：10kg

电动吊架C100（超薄）
1.尺寸：350x280x130mm(长、宽、高)
2.行程：100cm
3.功耗：25W
4.负重：10KG
5.底板尺寸：55cmX55cm

电动吊架C160（超薄）
1.尺寸：400x360x180mm(长、宽、高)
2.行程：150cm
3.功耗：40W
4.负重：22KG
5.底板尺寸：55cmX55cm

电动吊架B300（盒式）
长方形盒式外表，采用合金钢制作而成，螺旋螺杆工作原理，最大的优势是噪音低两扇门可自动收回，国际，国内首创，款式新颖、美观大方、操作容易、灵活方便、工作可靠、经久耐用具有防盗保护。给贵公司的投影机提供了贴身保护和优良的服务。
　　投影机不使用时，收藏在机箱内，并且门自锁，使投影机受到良好的保护，并有防盗功能。使用投影机时，能自动开启盒门，投影机从盒内自动伸出，使用方便。用完后，又能使其向上缩回盒内，自动关上门。全部动作都由电器、机械完成。动作准确，伸缩自如，任凭用户操纵指挥。
技术参数
1、箱体尺寸：
600㎜×600㎜×440㎜ 长×宽×高
2、内部尺寸：
460mm×460mm×180mm长×宽×高
3、开口尺寸：
610mm×610mm长×宽
4、上边：
650mm×650mm

电动吊架B300（盒式、可升可降）
产品采用轨道滑行升降原理，自动翻门设计。具有造型美观大方，运行平稳无声等特点。可镶嵌在桌面内，也可吊装在天花板内，防尘防盗，是投影机工程的优良辅助设备。广泛适用于视频会议系统、电视会议系统、大型会议系统等领域。
技术参数
1、外形尺寸：
上650㎜×500㎜×450㎜ 长×宽×高
下620㎜×470㎜
2、内部尺寸：
480mm×350mm×220mm长×宽×高

使用说明
使用环境要求：
气温在-10°C至40°C的室内；不含腐蚀性气体；不含有机溶剂所雾及易燃爆的环境中使用；须避免强烈震动和碰撞。
使用注意事项：
1.为了防止钢丝绳松脱绪乱，升降器升展以后不能向上推举升降器；被吊物品应尽量使其重心在升降器中心线上，以免重心偏移而导致升降器倾斜。
2.不可超载运行，避免将手伸进升降器交剪内而导致运行时夹伤手指等。
3.使用220V±5%的电压（特殊定做不在其列），过高的电压将会导致电机烧毁。本机器采用0.5A熔断管，切勿擅自更换大容量的熔断管。若遇故障不能排除，可向本公司技术部门咨询，用户不可擅自拆开或改动，否则本公司将不予负责保修。

安装环境要求：
1.装饰天花板与墙顶之间必须有合适的窨（所选升降器厚度+投影机厚度+10cm即可），切无管道杂物阻挡。
2.天花板开孔尺寸一般要求略大于装饰底板尺寸。
3.建议预留检修口以便维修。
4.安装时，升降器下不能站人，不能放置升降能触及的物品。

安装图：

七、控制说明
遥控控制方式

RS232控制方式
1、连线方式：
用232交叉线（2-3-5对3-2-5）将电动吊架与中控232串口连接起来；插上电动吊架电源。
2、RS-232端口设置：
波特率 2400
数据长度 8
奇偶校验 N
停止位 1
3、登陆代码：
机器出厂时是没有代码的，必须先学习一个代码后才能用RS232控制。学习的方法如下：一、按上面的设置设置好232串口。二、按上面的连线方式连接好线路。三、在串口控制软件中填写16进制代码（学习代码） 例如： FF 10 11 01 AA FF 10 11 01 AA FF 10 11 01 AA FF 10 11 01 AA；（其中01表示该机器被定义为01号，如果有多台机器可相应定义为02或03等。但如果多台机器都学习同样的代码则表示全控，多台机器会同时升降。）
四、用手按电动吊架面板上的功能键---（红色或绿色小圆按钮）约1秒，面板上的指示灯会慢慢闪烁。松开手并发送串口控制软件中的代码，指示灯会接收到代码并停止闪烁。代码登陆成功。
4、 控制代码：
代码被登陆后，机器就可用232代码控制了。控制代码如下：
FF 10 11 01 DD…….(重复5遍) 上升；
FF 10 11 01 EE……..(重复5遍) 下降；
FF 10 11 01 CC……..(重复5遍) 停止；

面板接口说明

天线：无线遥控接收天线。
功能键：遥控对码或232控制时使用。
232接口：如用户需用232控制设备时使用。
手控接口：无源信号输入，用于接手动控制开关。也可以用于无源中控控制接口。
中控接口：强电控制接口信号电压220V。

注意事项：
一、 安装必须牢固，不能松动，机体底部与装饰天花板平齐。底板保持水平状态，不允许明显的倾斜现象。电源线安装时，要有良好绝缘护套。铜芯导线横截面积不得小于1.5mm2.接地线不能与电源线相同颜色。其横截面积不小于1.5mm2铜芯线。且要有良好的接地。接地电阻不得大于4Ω。投影机用完后，心须先关闭灯泡，关闭投影机电源，在充分散热后，才能升起吊架和关闭盒底门，以勉箱内温度过高，损环投影机及其它设备。在调试或使用时，操作吊架上，下行不可过度频繁，上行改下行的过程中，必须有3秒钟的间隔，让电动机充分停定才改变方向再起动。电动机有自动过热保护功能，当电动机温度过高时，能自动断开电源拒绝运行，待其自动降温后，能自动消除断开电源状态。重新正常运行。
二、 安装处应避勉潮湿、高温，不能靠近热风管安装。安装处的环境温度在-10℃至+40℃之间，相对湿度不得大于95%，应避免有腐蚀性气体，或粉尘。安装时不要压住其它带电电线。
三、 电源电压:AC 220V ±5% 50Hz 功率40W。
四、 开启电源后，按压操作按钮，如果上下行都不能起作用，可检查熔断管是否通电，或烧断。如已烧断，可换上新的0.5A熔断管，重新使用。若仍旧烧断，则应检查线路有无短路故障，排除故障后再用，千万不要乱换太大电流的熔断管。若故障未能排除，可退回本公司保修。但用户不可擅自开拆和改动，否则本公司不负责保修，一切责任自负。

故障及排除
　　投影机电动吊架发生故障，需要自行检查时，首先检查接地保护是否可靠，防止触电事故。
Ａ、全不动，毫无反应。
1、 检查电源上终端进线、端子是否有电，电压是否正常。如果没有电则应检查供电线路。
2、 如果电源进线端子电压正常可检查按钮连线，电动机连接线有无松脱，熔断器有无烧断，检查上终端和下终端行程开关接线有无松脱。
3、 升降架处于上终端，上终端行程开关被压住升降架不能上行；升降架处于下终端，下终端行程开关被压住升降架不能下行，都属于正常现象。
Ｂ、按上行或下行按钮都不能运行，但听到振动的声音，且声音比较弱。
　　应检查电容器是否被击穿、短路及其连线是否脱落、断路。这时电机会严重发热，应立即断开电源，以免烧坏电机。再检查电容器是否断路或击穿。
Ｃ、上行或者下行升降架都不能动，但箱体内发出较大噪声。
1 检查传动链条是否断链或脱链。
2 检查链轮与铝导轨之间的啮合是否错位。
3 检查链轮与轴之间的锁紧螺丝是否松动，使轴不能带着链轮旋转，且引起四条导轨的运行不同步
单杆电动吊架
产品说明书

秉承科技以人为本的理念
事事以您为先的服务精神

目 录

一、 前言
二、 产品说明
三、 常规产品
四、 安装方法
五、 调试方法
六、注意事项

一、 前言
杆式电动吊架又称竹节式电动吊架，具有结构简单，外型美观，自重量轻，安装便捷，调试方便，承重大，功耗小，故障率低等等优点。一直为业内用户所期盼，然而目前市面上应用的大都是将医用电动推杆器改造的杆式吊架，其内部不能走线，行程也只能一米多些，故障率也高，针对这样情况，本厂经多年来不懈努力，终于开发出了一系列内部走线，行程随意，承重随意，定位简单且精准，故障率低的真正意义上的杆式电动吊架，也是全国首创的专利产品。同时，在此谨向业内同仁诚挚示意，本产品纯属自主知识产权的专利产品，本厂愿意与各厂商，工程商，代理商结成合作同盟，共同开拓市场，共同保护和尊重知识产权，互惠互利。希望一起监督仿冒，共同合力维权。
二、 产品说明

单杆式电动吊架适合于吊装体积小的投影机，摄像头，摄像机等设备。本产品的杆内已预设有常规的信号接口，如VGA、视频、电源、网线等。用户只需要将投影机固定在杆端的支架板（或万向爪）上，插上插头，随后将外部线缆插在机身上的对应接口即可。
隐藏的方式有二种，一种为常规的装饰板，规格尺寸有500×500×10，和600×600×10，二种任选其一。将投影机固定好后，固定装饰板，按说明书上说明的调试方式设置调试即可。

三、 常规产品

单杆式电动吊架常规产品：
型号
AG-1000
AG-1000
AG-1500
ATG-1500
AG-2000
ATG-2000
电机
同步电机
管状电机
同步电机
管状电机
同步电机
管状电机
功率（w）
40
198
40
198
40
198
承重（kg）
25
60
25
60
25
60
节数
4
4
4
4
4
4
活动节数
3
3
3
3
3
3
机箱高度
565
565
730
730
900
900
节数
6
6
6
6
6
6
活动节数
5
5
5
5
5
5
机身高度
430
430
530
530
630
630
噪声
≤40
≤50
≤40
≤50
≤40
≤50
定位模式
电子定位
机械定位
电子定位
机械定位
电子定位
机械定位
行程
1000
1000
1500
1500
2000
2000
面板材质工艺
冷板喷塑
驱动方式
低噪电机
内部传动方式
织带/钢丝
控制方式
遥控 中控 手控
电源
220V 交流
特殊安装要求，度身定制，行程可定制到4米，如其行程在加长另议!
机身总高=行程÷3＋230（mm）（单杆活动节数三节为例）

四、 安装方法
第一种方法：
1、产品安装可用4根M8适当长短的的螺杆，根据机箱二侧的长腰孔距，找出天花顶上的对应位置固定，并根据需要安装的高度调整好螺母位置。
2、 将吊架机箱吊装在四根螺杆上，并调整好水平位置。
3、 插上电源插头，信号接口，即可调试。（调试方式参照下文。）
第二种方法：
本产品可选配专用方框架，用M8适当长的螺杆4根吊装在天花水泥顶上，上面放上二根专用角铁，随后托升机箱，用这二角铁夹在机箱的凸出边框上，调整好位置，用4个M8×50的螺栓固定住角铁，插上电源插头，信号接口，即可调试（调试方式参照下文。）（如下图所示）：

特写
五、 调试方法
本产品有两种调试方法:遥控,中控。
1、用遥控器电子设定升降的位置。
本设备配置一只遥控器，可无线遥控，并且可通过此遥控器进行远距离位置设定。
本设备设置有蜂鸣器，蜂鸣声提示:
一声“嘀”表示动作完成，到位。
二声“嘀”表示系统已经处于开始设置状态。
三声“嘀”表示按键错误，系统无反应。
五声“嘀”表示系统已取消原设定好的状态。
2、操作方式：按遥控器背后一按键（在小孔内），即设置键，蜂鸣器出现5次“嘀”声时，表示原设定模式取消，这时按遥控器的▲上升、▼下降、■停止键时，都可随意操作，操作▲▼■键，使投影机的位置符合要求，然后按设置键，听到二声“嘀”声后，再按▲键，使投影机上升，当装饰板正好定在合适位置时，按■键，这时听到一声“嘀”，说明上、下两个限位都已经调试正确。随后只要按▲▼键，投影机下降或上升都能够精准到位，调试完毕。正确设置后，只能按▲或▼键，中途按■无效。如果调试上限时，没能符合设定要求，这时可按设置键，听到5声“嘀”声后，即说明设置取消，重复上述操作必能完成调试要求；
如果配置电动天花窗，吊架的上限位已经预置好，在设置下限位后，按遥控器背后设置键，听到2次“嘀”声后，按▲键，这时不需再设置上限，吊架上升到位后，电动天花窗自动关门即可；按▼键，天花窗自动打开，投影机下降到设定的位置。按▲键，投影机上升到位后天花窗自动关门。
3、 中控调试
本产品时采用RS485的通讯模式，协议如下：
串口数据代码结构说明：
串口命令：波特率9600
校验位：NONE
数据位：8
停止位：1 十六进制地址码。
串口群控制：
00 FE 01 00 FE 01 00 FE 01 00 FE 01（上）
00 FE 02 00 FE 02 00 FE 02 00 FE 02（下）
00 FE 03 00 FE 03 00 FE 03 00 FE 03（停）
FE为公共地址。
串口分控制：
修改地址码: 00 XX 00 00 XX 00 00 XX 00 00 XX 00
上升：00 XX 01 00 XX 01 00 XX 01 00 XX 01
下降：00 XX 02 00 XX 02 00 XX 02 00 XX 02
　　　　停止：00 XX 03 00 XX 03 00 XX 03 00 XX 03
XX为单机地址。
六、注意事项
1,本吊架在出厂前已经将上限位置设定好,下限位置也按常用的范围内限定了,安装时将投影机吊架固定后,必须在活动底座上挂吊5KG以上后方可进行通电调试.
2,按上述调试方法调试后,将挂吊的重物卸下,换上需要吊装的投影机,或者摄像机等设备,在进行最终调试,并接上电缆.
3,本吊架是采用RS-485的中控方式,用RS-232是需要加置转换器的.对外的接线方法是①正②负.
4,如果选用的是带电动天花窗的,则先安装吊架主机,而后再安装电动天花窗,安装完毕后将吊架与天花窗的联线接插好,便可进行联动调试,当按上升键时,吊架首先上升,到上限后,电动天花窗门板关闭到位后,自动停止,当按下降键时,电动天花窗先打开门板,到位后吊架下降,到达设定的下限位置后,自动停止,内部有装饰板的机型,须将吊架的安装位置放准确才行.以便使装饰板下降时正好置于天花窗窗口的中间位置.

广州美欣（富力创达）视讯电子设备有限公司
024-31887061 13904039766
联系人：杨 辉
