Q/TGHP-200-0030-2005A
水电站运行设备编号规范
Specification of Operation Equipment Code for Hydropower Plant

（初稿）

1

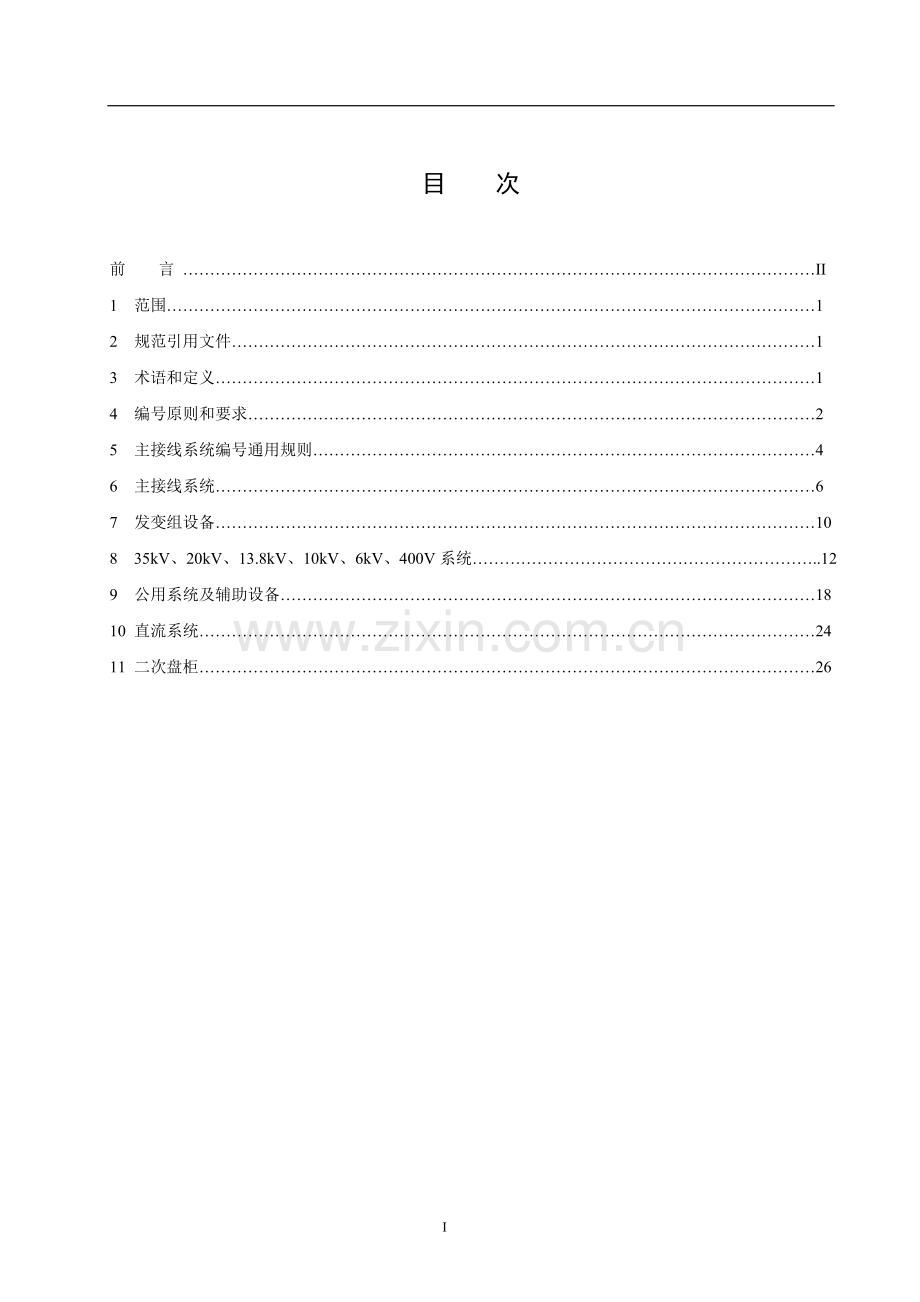

目 次
前　　言 ………………………………………………………………………………………………………II
1 范围…………………………………………………………………………………………………………1
2 规范引用文件………………………………………………………………………………………………1
3 术语和定义…………………………………………………………………………………………………1
4 编号原则和要求……………………………………………………………………………………………2
5 主接线系统编号通用规则…………………………………………………………………………………4
6 主接线系统…………………………………………………………………………………………………6
7 发变组设备…………………………………………………………………………………………………10
8 35kV、20kV、13.8kV、10kV、6kV、400V系统………………………………………………………..12
9 公用系统及辅助设备………………………………………………………………………………………18
10 直流系统……………………………………………………………………………………………………24
11 二次盘柜……………………………………………………………………………………………………26
I

前 言
本标准为中国长江电力股份有限公司所辖在建及新建电站各系统、各设备运行编号，按照国家有关标准编制。
本标准由中国长江电力股份有限公司生产计划部提出。
本标准由 批准。
本标准由王建忠、周家明、宋晶辉、余维坤、姚登峰审核。
本标准主要起草人：陈宙、解浩兵。
本标准于2011年9月由向家坝水力发电厂组织起草。

32

水电站运行设备编号规范

水电站运行设备编号规范
1　范围
本标准规定了中国长江电力股份有限公司所辖在建及新建水电站运行设备编号的编号规则。
本标准适用中国于长江电力股份有限公司所辖水电站运行设备管理，适用于中国长江电力股份有限公司所辖在建及新建水电站的初期设计。
2　规范引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是标注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不标注日期的引用文件，其最新版本适用于本标准。
SD240—87 电力系统部分设备统一编号准则。
3　术语和定义
3.1　厂高变
接于主变低压侧供厂用电源的变压器。
3.2　接地变
发电机中性点接地变压器。
3.3　中性点电抗器
500kV线路电抗器的中性点或主变中性点的接地电抗器。
3.4　刀闸
隔离刀闸或隔离开关。
3.5　地刀
接地刀闸。
3.6　代号
为简便需要用以代替正式名称的数字或字母。

4　编号原则及要求
4.1　为适应电网及公司的发展，提高发、变电站运行管理水平，促进电站运行设备编号标准统一，制定本规范。
4.2　为规范发、变电站运行设备编号，便于各级调度机构、电站运行、维护及各级管理人员工作，便于设备标识及管理，需要对电站的电气一次设备、二次盘柜、机械设备等进行统一规划，统一编号，编号时应综合考虑周边关联设备布置情况，整合系统。
4.3 机械设备按电站区域进行编号时，设备编号从左至右第一位为电站区域代码，电站区域代码见表一。
表一：电站区域代码
代码
L
R
U
电站区域
左岸电站
右岸电站
地下电站
注：L或R可分别与U组合：LU－左岸地下电站，RU－右岸地下电站。
4.4 500kV系统开关等电气设备按电站区域编号时，用阿拉伯数字1、2、3…表示电站区域。
4.5　电压等级代码见表二。
表二：电压等级代码
代码
5
3(4) (注1)
11
35(注2)
8(注3)
G
6
4
电压等级
500kV
220kV
110kV
35kV
20kV(13.8kV)
10kV
6kV
400V
注1：对220kV系统，母联开关、旁路开关的电压等级代码用4。
注2：对35kV变压器编号时，电压等级代码用3。
注3：一般用于发电机机端回路，包括接于此电气连接点的厂用分支高压侧；若为发变组扩大单元接线方式，主变高压侧装设有开关（刀闸、地刀）时，此开关（刀闸、地刀）编号的第一位亦用8，其编号见图示1：
8
1（17、27）
＋
电站区域代码
＋
＋
发变组序号

开关无此字段
1-与开关串联的刀闸
17-靠主变侧地刀
27-另一侧地刀

01、02、03…

见4.5

图示1：发变组扩大单元接线方式主变高压侧开关（刀闸、地刀）编号
4.6　供电类型代码见表三。
表三：供电类型代码
代码
0～2（注）
4
5
6
7
8、9
供电类型
机组自用电
公用供电
检修供电
照明供电
泄水闸变电所
其它供电点
注：厂用变台数较多，需按电站区域进行编号时用0～2；厂用变台数较少，不需按电站区域编号时，且编号时不会与主变压器编号产生重叠时用1～2。
4.7　机械设备阀门类型代码见表四。
表四：机械设备阀门类型代码
代码
1
2
3（4）
设备类型
油系统
水系统
低（中、高）压气系统
4.8　设备代码
4.8.1　电气设备代码见表五。
表五：电气设备代码
代码
F
B
FB
M
YH
LH
J
L
JDB
设备类型
发电机
变压器
发变组
母线
电压互感器
电流互感器
进线
出线
接地变

BLQ
DK
LCB
CB
BB
ZDB
P
G
避雷器
电抗器
励磁变
串联变
并联变
制动变
400V低压配电室
厂用高压供电室
4.8.2　机械设备代码见表六。
表六：机械设备代码
代码
BK
ZK
SK
PP
PS
CS
K
BZ
QBJ
设备类型
表孔
中孔
深孔
排漂孔
排沙孔
冲砂洞
快速门
泵站
启闭机

DF
DCF
J
S
DB
X
Y
L
电动阀
电磁阀
检修排水
渗漏排水
大坝排水
消防
压力传感器
流量传感器

CY
W
Q
AF
测压管
微正压
强迫补气
安全阀
4.9　母线序号（厂用高压母线除外）以罗马数字表示：Ⅰ、Ⅱ、Ⅲ……；除此之外，其它设备序号均以阿拉伯数字表示：01、02、03……，设备总台数小于10时，代表设备序号的第一个0可以省略。
4.10　全厂同一类型的厂用变压器台数小于10时，可不按电站区域而只按所属供电类型进行编号；全厂同一类型的厂用变压器台数大于10时，为避免编号重叠，建议按电站区域进行编号。
4.11　清洁水系统总水源回路阀门全厂统一进行编号，其余阀门按电站区域进行编号；气系统、排水系统（污水系统）、全厂透平油系统等公用辅助设备按电站区域进行编号；大坝排水系统全厂统一编号。
4.12　阀门编号先后次序按介质流向、先重要后次要的原则进行编制，编号后面可附加编号以区分同类型的分支，附加编号根据情况自行确定；同一回路相同类型的串联阀或旁通阀（排污阀）等，附加编号用-1、-2（-1P、-2P）等表示，以此类推。
4.13　为便于电站监控系统数据库点定义，二次盘柜需统一编号，可参照附录一制定，具体应用时可根据实际情况在此基础上自行扩展。
4.14　直流系统设备全厂统一编号。
5　主接线系统编号通用规则
5.1　母线编号采用两个字段，具体见图示2。
母线
Ⅰ、Ⅱ、Ⅲ…
排列顺序为从发电机、变压器侧向出线线路侧
M
＋
母线序号

图示2：母线编号
5.2 母线地刀编号采用四个字段，具体见图示3。
电压等级代码

见表二
地刀代码
＋
母线序号
＋
7
地刀序号
＋

1、2、3…如仅有一组地刀可省略

1、2、3…

图示3：母线地刀编号
5.3 母线电压互感器编号采用三个字段，具体见图示4。
YH
1、2、3…
电压等级代码

＋
＋
电压互感器
互感器序号

见表二

图示4：母线电压互感器编号
5.4　母线避雷器编号采用三个字段，具体见图示5。
BLQ
避雷器
见表二
＋
＋
电压等级代码

母线序号
1、2、3…

图示5：母线避雷器编号
5.5 进、出线避雷器编号采用三个字段，具体见图示6。
BLQ
J（L）
1、2、3…
＋
避雷器
J-进线；L-出线
进、出线序号
＋

图示6：进、出线避雷器编号
5.4 变压器高、中、低压侧及中性点避雷器编号采用三个字段，具体见图示7。
变压器序号
BLQ
＋
＋
避雷器
避雷器位置代码

G-高压侧、Z-中压侧、D-低压则，对中性点避雷器，略去此字段

1、2、3…
对中性点避雷器，序号前加0

图示7：变压器高、中、低压侧及中性点避雷器编号
5.6 主变中性点地刀编号采用两个字段，具体见图示8。

01、02、03…
变压器序号
＋
7

地刀代码

图示8：主变中性点地刀编号
5.7　电抗器编号采用两（或三）个字段，具体见图示9。
2
＋
＋
DK
设备名
电抗器
对变压器中性点电抗器，为相应变压器编号
对线路，为相应线路开关编号

线路电抗器的中性点电抗器后缀标识，其它电抗器编号略去此字段

图示9：电抗器编号
5.8 母线电压互感器刀闸编号采用三个字段，具体见图示9。
8
＋
母线序号
＋
电压等级代码

母线电压互感器刀闸后缀标识

1、2、3…

见表二

图示9：母线电压互感器刀闸编号
5.9 主接线回路电流互感器编号用三个字段，具体见图示10。
LH
二次绕组序号
＋
＋
电流互感器序号

1、2、3…

电流互感器

1、2、3…
顺序为从发电机、变压器侧向出线线路侧

图示10：主接线回路电流互感器编号
6　主接线系统
6.1　500kV系统（3/2接线或4/3接线）
6.1.1　500kV母联开关相关设备编号。
6.1.1.1　500kV母联开关编号用两个字段，具体见图示11。
58
两段联络母线的序号
＋

母线序号，小序号在前，大序号在后

500kV母联开关代码

图示11：500kV母联开关编号
6.1.1.2　500kV母联开关两侧刀闸编号用两个字段，具体见图示12。
母联开关编号
1（2）
＋

1-靠小号母线侧，
2-靠大号母线侧

见图示11

图示12：500kV母联开关两侧刀闸编号
6.1.1.3　500kV母联开关刀闸两侧地刀编号用两个字段，具体见图示13。
17（27）
＋
对应刀闸编号

17-靠小号母线侧，
27-靠大号母线侧
见图示12

图示13：500kV母联开关刀闸两侧地刀编号
6.1.2　500kV串内设备编号。
6.1.2.1　500kV串内开关编号用四个字段，具体见图示14。
1（2~9）
＋
0（1、2、3…）
5
＋
1（2、3）
＋

开关位置：
1-小号母线侧
2-中间
3-大号母线侧

开关串序

全站开关串＜9时，用0；
全站开关串＞9时，用电站区域代码

电压等级，见表二

图示14：500kV串内开关编号
注：图示14中后两位字段，即开关串序与开关位置按矩阵排列组合编号。
6.1.2.2　500kV串内隔离刀闸（地刀）编号用两（三）个字段，具体见图示15。
＋
7
1（2）
对应开关编号
＋

地刀代码，隔刀无此字段

1-单号母线侧
2-双号母线侧
靠开关侧用27

见图示13

图示15：500kV串内隔离刀闸（地刀）编号
6.1.3　500kV进、出线刀闸（地刀）编号用两（三）个字段，具体见图示16。
对应母线侧开关编号
7（17）
＋
＋
6

地刀代码，隔刀无此字段
7-靠母线侧地刀
17-另一侧地刀

进、出线刀闸标识

见图示13

图示16：500kV进、出线刀闸（地刀）编号
6.1.4 线路电抗器刀闸（地刀、中性点地刀）编号用两个字段，具体见图示17。
1（17、07）
电抗器编号
1-刀闸
17-地刀
07-中性点地刀

＋

见图示8

图示17：线路电抗器刀闸（地刀、中性点地刀）编号
6.2　220kV系统（双母线带旁母分段）
6.2.1　220kV出线开关编号用两个字段，具体见图示18。

间隔序号
＋
1、2、3…
以固定端向扩建端为序
3

电压等级，见表二

图示18：220kV出线开关编号
6.2.2　220kV主变压器高压侧开关编号用两位变压器序号表示，即01、02、03…。
6.2.3　220kV母联开关（旁路开关）编号用两个字段，具体见图示19。
1-三号旁母开关
2-一、二母联络开关
3-三、四旁母联络开关
4-四号旁母开关
4
开关序号
＋

电压等级，见表二

图示19：220kV母联开关（旁路开关）编号
6.2.4　220kV母线刀闸编号用两个字段，具体见图示20。
1-一号母线侧
2-二号母线侧
3-旁母侧
6-出线侧、变压器侧
＋
对应开关编号
刀闸类型代码

见图示18、19

图示20：220kV母线刀闸编号
6.2.5　220kV接地刀闸编号用两个字段，具体见图示21。
地刀类型代码
51-一号母线侧
52-二号母线侧
81-开关与出线（进线）刀闸之间
91-线路地刀靠线路侧
92-线路地刀靠旁母侧
见图示19、20
对应开关编号
＋

图示21：220kV接地刀闸编号
6.3　110kV、35kV变电站（单母线分段）
6.3.1　110kV、35kV变电站开关编号用三个字段，具体见图示22。
变电站名第一个汉字
11（35）
1（2、3…）
＋
＋

电压等级，见表二
1-一号母线进线开关
2-二号母线进线开关
3-母联开关
4、5、6…其它出线开关

不能区分其它站时，选变电站名其它汉字

图示22：110kV、35kV变电站开关编号
6.3.2　110kV、35kV变电站刀闸（地刀）编号用三（四）个字段，具体见图示23。
＋
变电站名第一个汉字

17（27、67）
＋
＋
1（6）
11（35）

地刀位置代码，
刀闸无此字段，
17-母线侧
27-开关与进、出线侧刀闸之间
67-进、出线侧

1-一号母线侧
6-二号母线侧

电压等级，见表二

不能区分其它站时，选变电站名其它汉字

图示23：110kV（35kV）变电站刀闸（地刀）编号
7　发变组设备
7.1　发电机（变压器）编号用两个字段，具体见图示24。
F（B）
＋
1、2、3…
发电机（变压器）序号

发电机（变压器）代码

图示24：发电机（变压器）编号
7.2　发变组编号用两个字段，具体见图示25。
FB
发变组序号
＋

发变组代码

1、2、3…

图示25：发变组编号
7.3 机组出口开关GCB（刀闸、地刀）编号用两（三）个字段，具体见图示26。
电压等级，见表二
1（7、17）
＋
＋
机组序号
8

1-机组出口刀闸
7-开关进线侧地刀
17-开关出线侧地刀

1、2、3…

图示26：机组出口开关GCB（刀闸、地刀）编号
7.4　自并励机组励磁变压器、串联励磁变、并联励磁变、机组中性点接地变压器编号用两个字段，具体见图示27。
机组序号
＋
设备代码

LCB-机组励磁变压器
CB-串联励磁变
BB-并联励磁变
JDB-机组中性点接地变压器

1、2、3…

图示27：自并励机组励磁变压器、串联励磁变、并联励磁变、机组中性点接地变压器编号
7.5 机组（含变压器低压侧）互感器编号用两个字段，具体见图示28。
YH
互感器序号
＋

电压互感器

1、2、3…
按自机端向变压器方向排序

图示28：机组（含变压器低压侧）互感器编号
7.6　机组出口电气制动开关（地刀）编号用两（三）个字段，具体见图示29。
＋
7
机组序号
＋
ZD

制动开关地刀代码，
制动开关无此字段

01、02、03…

制动开关

图示29：机组出口电气制动开关（地刀）编号
7.7　机组中性点刀闸编号用四个字段，具体见图示30。
电站区域代码
7
8
＋
＋
＋
机组序号

地刀代码

01、02、03…

1、2、3…，可省略

电压等级，见表二

图示30：机组中性点刀闸编号
8　35kV、20kV、13.8kV、10kV、6kV、400V系统
8.1　35kV系统
8.1.1　35kV变压器编号用三个字段，具体见图示31。
B
3
＋
变压器序号
＋
变压器

全厂主变＜20台时，序号为1、2、3…
全厂主变≥30台时，序号自最后一台主变序号后开始编排

电压等级，见表二

图示31：35kV变压器编号
注：对变电站变压器，在编号前加相应变电站名的第一个字或其它字（以区分其它站）。
8.1.2　35kV变压器高压侧开关编号用两个字段，具体见图示32。

3
电压等级，见表二

＋
变压器序号
全厂主变＜20台时，序号为1、2、3…
全厂主变≥30台时，序号自最后一台主变序号后开始编排

图示32：35kV变压器高压侧开关编号
8.2　20kV、13.8kV、10kV、6kV系统
8.2.1　厂高变编号用三个字段，具体见图示33。
B
C
厂高变序号

＋
＋

变压器

01、02、03…随机组序号编排

厂高变

图示33：厂高变编号
8.2.2　厂高变高压侧开关编号用三个字段，具体见图示34。
厂高变序号

＋
C
8
＋

01、02、03…随机组序号编排

厂高变

电压等级，见表二

图示34：厂高变高压侧开关编号
8.2.3　厂高变低压侧开关编号用四个字段，具体见图示35。
电压等级代码

＋
厂用母线序号
C
01、02、03…
随机组序号编排

＋
＋
厂高变序号

厂高变

1、2、3…

电压等级，见表二

图示35：厂高变低压侧开关编号
8.2.4　厂用高压供电室编号用两个字段，具体见图示36。
G
厂用高压供电室序号
＋

厂用高压供电室

1、2、3…

图示36：厂用高压供电室编号
8.2.5　厂用高压母线编号用两个字段，具体见图示37。
1、2、3…
＋
母线

M
母线序号

图示37：厂用高压母线编号
8.2.6　厂用变编号用四个字段，具体见图示38。
电站区域代码
B
＋
厂用变序号

＋
供电类型代码
见表三
＋

变压器

1、2、3…

1、2、3…见表一注1

图示38：厂用变编号
8.2.7　厂用变高压侧开关编号用三（四）个字段，具体见图示39。
电压等级代码

＋
＋
K
厂用变编号

厂用母线序号
见表二

＋

去掉B

靠厂用变侧装设有
高压开关时加此字段

1、2、3…

图示39：厂用变高压侧开关编号
8.2.8　厂用变靠变压器侧高压开关编号用四个字段，具体见图示40。
厂用母线序号

＋
电压等级代码

＋
＋
K
厂用变编号

1、2、3…

见表二

靠厂用变侧装设有
高压开关时加此字段

去掉B

图示40：厂用变靠变压器侧高压开关编号
8.2.9　母联开关（母联隔离开关柜）编号用四个字段，具体见图示41。
对侧母线序号

电压等级代码

＋
K（D）
＋
母线序号

1、2、3…

＋

K-母联开关
D-母联隔离开关柜

1、2、3…

见表二

图示41：母联开关（母联隔离开关柜）编号
8.2.10　厂用高压开关柜地刀编号用两个字段，具体见图示42。
1、2、3…
＋
7
厂用高压开关编号

地刀代码

图示42：厂用高压开关柜地刀编号
8.2.11　厂用高压母线电压互感器编号用三个字段，具体见图示43。
YH
厂用高压母线序号
＋
电压等级代码

＋

电压互感器

1、2、3…

见表二

图示43：厂用高压母线电压互感器编号
8.2.12　厂用高压开关柜位置编号用三个字段，具体见图示44。
开关柜序号

＋
M
＋
母线序号

1＃、2＃、3＃…，以面向开关柜操作面，从左至右进行编号

母线

1、2、3…

图示44：厂用高压开关柜编号

8.3　400V系统
8.3.1　机组自用供电点编号用两个字段，具体见图示45。
机组序号
1、2、3…
＋
P

400V配电柜

图示45：机组自用供电点编号
8.3.2　公用电、检修用电、照明用电、泄水坝段及其它供电点编号用三个字段，具体见图示46。
P
＋
供电点序列号
1、2、3…
见表三
＋
供电类型代码

400V配电柜

图示46：公用电、检修用电、照明用电、泄水坝段及其它供电点编号
8.3.3　400V供电点进线开关编号用两个字段，具体见图示47。
4
对应供电变压器编号
＋

400V配电柜

电压等级代码

图示47：400V供电点进线开关编号
8.3.4　400V母联开关编号用两个字段，具体见图示48。

对机组自用电：01、02、03…
对其它供电点：Ⅰ、Ⅱ段进线变压器编号排列组合，小号在前，大号在后

母联开关序号
4
电压等级代码
＋

图示48：400V母联开关编号
8.3.5　400V馈线开关编号用四个字段，具体见图示49。
开关序号

＋
供电点编号
H
＋
盘柜序号

1、2、3…

＋

“号”字拼音的首字母

1、2、3…

见图示45、46

图示49：400V馈线开关编号
8.3.6　400V开关柜位置编号用两个字段，具体见图示50。
＋
供电点编号
开关柜序号

1＃、2＃、3＃…，以面向开关柜操作面，从左至右进行编号。

见图示45、46

图示50：400V开关柜编号
8.3.7　400V隔离开关编号用两个字段，具体见图示51。
＋
D
对应开关编号

隔离开关

见图示47、48、49

图示51：400V隔离开关编号
8.3.8　其它400V动力柜如检修动力柜、透平油处理室动力柜、高（低）压试验室动力柜、进水口门机动力柜、坝顶门机动力柜等编号用两位字段，具体见图示52。

＋
动力柜位置
功能说明

动力柜具体供电范围

动力柜所在具体位置，
高程、安装场所等

图示52：其它400V动力柜编号
9　公用系统及辅助设备
同类型分支阀门或同一回路相同类型的串联阀、旁通阀，编号方法见4.11，略去以下图示中的相关内容。
9.1　清洁水（消防水）系统
9.1.1　全厂清洁水系统公用回路阀门及联络阀编号用两个字段，具体见图示53。
＋
阀门序号

2

01、02、03…，
按介质流向依次编号

阀门类型，见表四

图示53：全厂清洁水系统公用回路阀门及联络阀编号
9.1.2　电站各区域清洁水（消防水）系统公用回路阀门及联络阀编号用四（五）个字段，具体见图示54。
＋
DF
＋
阀门序号

X
2
电站区域代码

＋
＋

电动阀代码，
手动阀无此字段

01、02、03…，
按介质流向依次编号

阀门类型，见表四

消防水系统阀门标识，其它无

见表一

图示54：电站各区域清洁水（消防水）系统公用回路阀门及联络阀编号
9.1.3　机组、厂房、主变（洞）及其它场所清洁水（消防水）阀门编号用四（五）个字段，具体见图示55。
DF
＋
X
2
阀门序号

＋
＋
相应场所代码

＋

电动阀代码，
手动阀无此字段

01、02、03…，
按介质流向依次编号

阀门类型，见表四

消防水系统阀门标识，其它无

机组（主变）序号，
或相应场所拼音第一个字母

图示55：机组、厂房、主变（洞）及其它场所消防水阀门编号
9.2　技术供水系统
9.2.1　技术供水手动阀、电动阀编号用三个字段，具体见图示56。
阀门序号
＋
机组序号
2（DF）
＋

01、02、03…，
按介质流向依次编号

阀门类型

01、02、03…

图示56：技术供水手动阀、电动阀编号
9.2.2　压力、流量传感器的编号用三个字段，具体见图示57。
Y（L）
＋
机组序号
序号
＋

1、2、3…
按介质流向依次编号

Y-压力传感器
L-流量传感器

01、02、03…

图示57：压力、流量传感器的编号
9.2.3　纯水系统阀门编号用四个字段，具体见图示58。

阀门序号

机组序号
2
C

＋
＋
纯水系统

＋
阀门类型，见表四

01、02、03…

01、02、03…

图示58：纯水系统阀门编号
9.2.4　水轮机测压系统阀门编号用四个字段，具体见图示59。
＋
＋
CY
2

阀门序号

机组序号
＋

1、2、3…

测压

阀门类型，见表四

01、02、03…

图示59：水轮机测压系统阀门编号
9.3　排水系统
9.3.1　检修（渗漏）排水系统出水阀编号用五个字段，具体见图示60。
＋
阀门序号
＋
2
1、2、3…

J-检修排水泵
S-渗漏排水泵
电站区域代码

J（S）
排水泵序号

阀门类型，见表四
＋
＋

01、02、03…

见表一

图示60：检修（渗漏）排水系统出水阀编号
注：排水泵的润滑水阀（冷却水阀）在相应排水泵出口阀编号后附加编号-1（-1P）、-2（-2P）、-3（-3P）…表示。
9.3.2　大坝及各部廊道排水系统全厂统一编号用四个字段，具体见图示61。
DB
＋
阀门序号

泵序号
＋
排水泵站序号

＋

01、02、03…

1、2、3…

01、02、03…

大坝及各部廊道排水

图示61：大坝及各部廊道排水系统编号
9.4　气系统
9.4.1　公用气系统3（4）
＋
＋
电站区域代码
阀门编号用三个字段，具体见图示62。
阀门序号

01、02、03…

3-低压气
4-中（高）压气

见表一

图示62：低、中（高）压气系统阀门编号
9.4.2　机组气系统及气系统每两台机之间的联络阀编号用三个字段，具体见图示63。
机组序号
＋
＋
阀门序号
3（4）

联络阀：00
其余：01、02、03…

3-低压气
4-中（高）压气

01、02、03…

图示63：机组气系统及气系统每两台机之间的联络阀编号
9.4.3　强迫补气系统、微正压气系统阀门编号用四个字段，具体见图示64。

阀门序号
3

＋
＋
机组序号
电站区域代码

＋
Q（W）
＋

01、02、03…

阀门类型，见表四

1、2、3…

Q-强迫补气
W-微正压

见表一

图示64：强迫补气系统、微正压气系统阀门编号
9.5　油系统
9.5.1　全站透平油系统阀门编号用三个字段，具体见图示65。
1
阀门序号
＋
＋
电站区域代码
01、02、03…

阀门类型，见表四

见表一

图示65：全站透平油系统阀门编号
9.5.2　机组油系统阀门、电站透平油系统每两台机之间的联络阀编号用三个字段，具体见图示66。
1
阀门序号
＋
＋
机组序号
联络阀：00
其余：01、02、03…

01、02、03…

阀门类型，见表四

图示66：机组油系统阀门、电站透平油系统每两台机之间的联络阀编号
9.5.3　机组油系统电磁阀编号用两个字段，具体见图示67。

DCF
电动阀序号

＋

电磁阀

101、102、103…

图示67：机组油系统电磁阀编号
9.5.4　泵站、启闭机液压油系统
9.5.4.1　机组快速门液压油系统阀门编号用三个字段，具体见图示68。
阀门序号
K
机组序号
＋
＋

01、02、03…

01、02、03…

快速门

图示68：机组快速门液压油系统阀门编号
9.5.4.2　泄洪孔泵站液压油系统阀门（电磁阀）编号用四（五）个字段，具体见图示69。
阀门序号

＋
DCF

＋
设备代码
泵站序号

G

＋
＋

对电磁阀用1、2、3…，其它用01、02、03…

电磁阀代码，
其它阀无此字段

01、02、03…

公用阀门，若无可省略

BK-表孔
ZK-中孔
SK-深孔

图示69：泄洪孔泵站液压油系统阀门（电磁阀）编号
9.5.4.3　泄洪孔启闭机液压油系统阀门（电磁阀）编号用三（四）个字段，具体见图示70。

阀门序号

＋
DCF

＋
＋
设备序号

设备代码

对电磁阀用1、2、3…，其它用01、02、03…

电磁阀代码，
其它阀无此字段

01、02、03…

BK-表孔
ZK-中孔
SK-深孔

图示70：泄洪孔启闭机液压油系统阀门（电磁阀）编号
9.5.4.4　排漂孔、冲沙孔、排砂洞液压油系统阀门（电磁阀）编号用三（四）个字段，具体见图示71。
阀门序号
＋
对电磁阀用1、2、3…，其它用01、02、03…

DCF

＋
设备代码
＋
设备序号

电磁阀代码，
其它阀无此字段

1、2、3…

PP-排漂孔
PS-排砂洞
CS-冲沙孔

图示71：排漂孔、冲沙孔、排砂洞液压油系统阀门（电磁阀）编号
10　直流系统
10.1 充电装置直流输出开关编号用三个字段，具体见图示72。
1
充电机序号
直流输出开关
1、2、3…
DK
＋
＋

开关序号

图示72：充电装置直流输出开关编号
10.2 直流母线联络开关编号用两个字段，具体见图示73。
母线序号
LZK
＋

直流母线联络开关

1、2、3…

图示73：直流母线联络开关编号
10.3 蓄电池放电装置输入开关编号用两个字段，具体见图示74。
＋
蓄电池序号
QF3

蓄电池放电装置输入开关

1、2、3…

图示74：蓄电池放电装置输入开关编号
10.4 直流负荷开关编号用三个字段，具体见图示75。
＋
负荷序号
母线序号
＋
ZK

开关序号

1、2、3…

直流负荷开关

图示75：直流负荷开关编号
10.5　充电机的充电模块的编号用三个字段，具体见图示76。
AU
充电机序号
1、2、3…
＋
充电模块
＋
模块序号

1、2、3…

图示76：充电机的充电模块的编号

11　二次盘柜
所有二次盘柜编号均用两个字段，具体见图示77。
盘柜位置代码
＋
盘柜类型代码

由代表盘柜名称、功能的字母或字母组成

U-机组二次盘柜
CS-监控系统
LCU-现地控制柜
WL-线路保护柜
DC-直流盘柜
EPS-应急照明柜
WDR-排水系统控制柜
APL-压缩空气控制柜等

图示77：二次盘柜编号
由于二次盘柜类型较多，此处不一一例出，使用时请参考附录一。

附录一：二次盘柜位置代号
一、励磁系统
1)交流进线柜：EN
2)电制动变压器柜：ZDB
3)励磁调节柜：PE01
4)整流柜1～5：PE03～07
5)励磁辅助柜：PE02
6)灭磁柜：PE08
7)直流过电压保护柜：PE09
8)阳极过电压保护柜：EJ
二、调速系统
1)调速器电气柜：TDT
2)调速器控制柜：TKZ
3)油泵启动柜：TYB
4)调速器辅助控制箱：TFZ
5)压力油罐端子箱：TBU1
6)回油箱总端子箱：TBU2
三、水轮机部分
1)水轮机动力柜：SDL
2)水力量测柜：SLC
3)水轮机仪表柜：SYB
4)水轮机端子箱：SBU1
5)水轮机照明配电箱：SZM
6)水轮机机坑内端子箱：SBU2
7)主轴密封水控制箱：SBU3
四、发电机部分
1)发电机动力柜：FDL
2)发电机仪表柜
