热轧H型钢尺寸规格(摘自GB/T11263—1998)

H—高度；B—宽度；t1—腹板厚度；t2—翼缘厚度；r—工艺圆角
(表一)
类别
型号
(高度×宽度)
截面尺寸/mm
截面
面积
/cm2
理论
重量
/kg·m-1
截面特性参数
H×B
t1
t2
r
惯性矩/cm4
惯性半径/cm
截面模数/cm3
IX
IY
iX
iY
WX
WY
HW
宽翼缘
100×100
100×100
6
8
10
21.90
17.2
383
134
4.18
2.47
76.5
26.7
125×125
125×125
6.5
9
10
30.31
23.8
847
294
5.29
3.11
136
47.0
150×150
150×150
7
10
13
40.55
31.9
1660
564
6.39
3.73
221
75.1
175×175
175×175
7.5
11
13
51.43
40.3
2900
984
7.50
4.37
331
112
200×200
200×200
8
12
16
64.28
50.5
4770
1600
8.61
4.99
477
160
200×204
12
12
16
72.28
56.7
5030
1700
8.35
4.85
503
167
250×250
250×250
9
14
16
92.18
72.4
10800
3650
10.8
6.29
867
292
250×255
14
14
16
104.7
82.2
11500
3880
10.5
6.09
919
304
300×300
294×302
12
12
20
108.3
85.0
17000
5520
12.5
7.14
1160
365
300×300
10
15
20
120.4
94.5
20500
6760
13.1
7.49
1370
450
300×305
15
15
20
135.4
106
21600
7100
12.6
7.24
1440
466
350×350
344×348
10
16
20
146.0
115
33300
11200
15.1
8.78
1940
646
350×350
12
19
20
173.9
137
40300
13600
15.2
8.84
2300
776
400×400

388×402
15
15
24
179.2
141
49200
16300
16.6
9.52
2540
809
394×398
11
18
24
187.6
147
56400
18900
17.3
10.0
2860
951
400×400
13
21
24
219.5
172
66690
22400
17.5
10.1
3340
1120
400×408
21
21
24
251.5
197
71100
23800
16.8
9.73
3560
1170
414×405
18
28
24
296.2
233
93000
31000
17.7
10.2
4490
1530
428×407
20
35
24
361.4
284
119000
39400
18.2
10.4
5580
1930
458×417
30
50
24
529.3
415
187000
60500
18.8
10.7
8180
2900
498×432
45
70
24
770.8
605
298000
94400
19.7
11.1
12000
4370

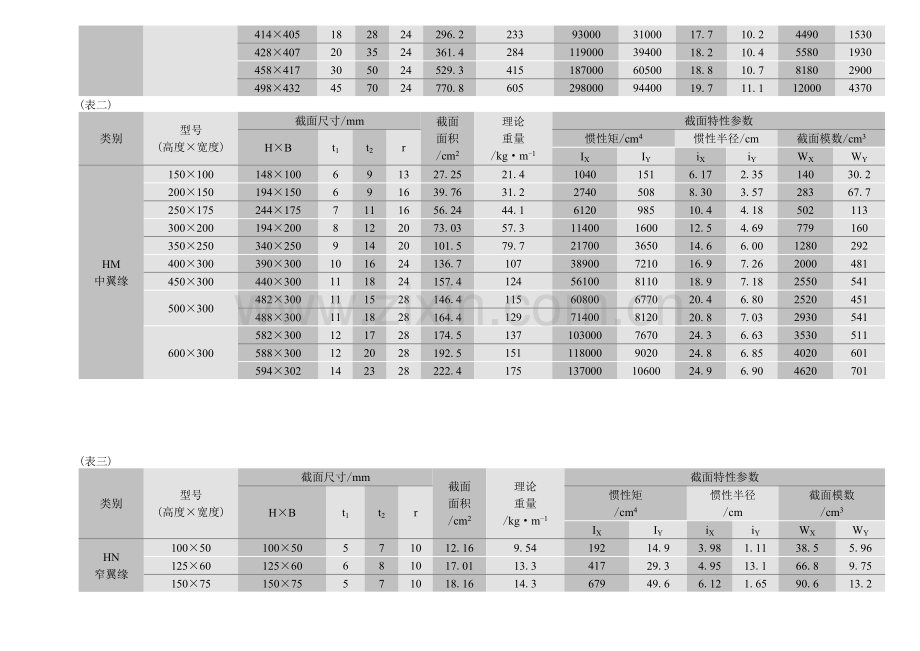

(表二)
类别
型号
(高度×宽度)
截面尺寸/mm
截面
面积
/cm2
理论
重量
/kg·m-1
截面特性参数
H×B
t1
t2
r
惯性矩/cm4
惯性半径/cm
截面模数/cm3
IX
IY
iX
iY
WX
WY
HM
中翼缘
150×100
148×100
6
9
13
27.25
21.4
1040
151
6.17
2.35
140
30.2
200×150
194×150
6
9
16
39.76
31.2
2740
508
8.30
3.57
283
67.7
250×175
244×175
7
11
16
56.24
44.1
6120
985
10.4
4.18
502
113
300×200
194×200
8
12
20
73.03
57.3
11400
1600
12.5
4.69
779
160
350×250
340×250
9
14
20
101.5
79.7
21700
3650
14.6
6.00
1280
292
400×300
390×300
10
16
24
136.7
107
38900
7210
16.9
7.26
2000
481
450×300
440×300
11
18
24
157.4
124
56100
8110
18.9
7.18
2550
541
500×300
482×300
11
15
28
146.4
115
60800
6770
20.4
6.80
2520
451
488×300
11
18
28
164.4
129
71400
8120
20.8
7.03
2930
541
600×300
582×300
12
17
28
174.5
137
103000
7670
24.3
6.63
3530
511
588×300
12
20
28
192.5
151
118000
9020
24.8
6.85
4020
601
594×302
14
23
28
222.4
175
137000
10600
24.9
6.90
4620
701

(表三)
类别
型号
(高度×宽度)
截面尺寸/mm
截面
面积
/cm2
理论
重量
/kg·m-1
截面特性参数
H×B
t1
t2
r
惯性矩
/cm4
惯性半径
/cm
截面模数
/cm3
IX
IY
iX
iY
WX
WY
HN
窄翼缘
100×50
100×50
5
7
10
12.16
9.54
192
14.9
3.98
1.11
38.5
5.96
125×60
125×60
6
8
10
17.01
13.3
417
29.3
4.95
13.1
66.8
9.75
150×75
150×75
5
7
10
18.16
14.3
679
49.6
6.12
1.65
90.6
13.2
175×90
175×90
5
8
10
23.21
18.2
1220
97.6
7.26
2.05
140
21.7
200×100
198×99
4.5
7
13
23.59
18.5
1610
114
8.27
2.20
163
23.0
200×100
5.5
8
13
27.57
21.7
1880
134
8.25
2.21
188
26.8
250×125
248×124
5
8
13
32.89
25.8
3560
255
10.4
2.78
287
41.1
250×125
6
9
13
37.87
29.7
4080
294
10.4
2.79
326
47.0
300×150
298×149
5.5
8
16
41.55
32.6
6460
443
12.4
3.26
433
59.4
300×150
6.5
9
16
47.53
37.3
7350
508
12.4
3.27
490
67.7
350×175
346×174
6
9
16
53.19
41.8
11200
792
14.5
3.86
649
91.0
350×175
7
11
16
63.66
50.0
13700
985
14.7
3.93
782
113
400×150
400×150
8
13
16
71.12
55.8
18800
734
16.3
3.21
942
97.9
400×200
396×199
7
11
16
72.16
56.7
20000
1450
16.7
4.48
1010
145
400×200
8
13
16
84.12
66.0
23700
1740
16.8
4.54
1190
174
450×150
450×150
9
14
20
83.41
65.5
27100
793
18.0
3.08
1200
106
450×200
446×199
8
12
20
84.95
66.7
19000
1580
18.5
4.31
1300
159
150×200
9
14
20
97.41
76.5
33700
1870
18.6
4.38
1500
187
500×150
500×200
10
16
20
98.23
77.1
38500
907
19.8
3.04
1540
121
500×200
496×199
9
14
20
101.3
79.5
41900
1840
20.3
4.27
1690
185
500×200
10
16
20
114.2
89.6
47800
2140
20.5
4.33
1910
214
506×201
11
19
20
131.3
103
56500
2580
20.8
4.43
2230
257
600×200
596×199
10
15
24
121.2
95.1
69300
1980
23.9
4.04
2330
199
600×200
11
17
24
135.2
106
78200
2280
24.1
4.11
2610
228
606×201
12
20
24
153.3
120
91000
2720
24.4
4.21
3000
271
700×300
692×300
13
20
28
211.5
166
172000
9020
28.6
6.53
4980
602
700×300
13
24
28
235.5
185
201000
10800
29.3
6.78
5760
722
800×300
792×300
14
22
28
243.4
191
254000
9930
32.3
6.39
6400
662
800×300
14
26
28
267.4
210
292000
11700
33.0
6.62
7290
782
900×300
890×299
15
23
28
270.9
213
345000
10300
35.7
6.16
7760
688
900×300
16
28
28
309.8
243
411000
12600
36.4
6.39
9140
843
912×302
18
34
28
364.0
286
498000
15700
37.0
6.56
10900
1040

H型钢是断面形状类似于大写拉丁字母H的一种经济断面型材，又叫万能钢梁、宽边（缘）工字钢或平行边（翼缘）工字钢，其不同于国内沿用已久的翼缘较窄且内侧面倾斜的热轧工字钢。H型钢的断面形状与普通工字钢的的区别见图。H型钢的断面通常分成为腰部和边部，又称为腹板和翼缘。
    H型钢的边部内侧与外侧平行或接近于平行，边端部呈直角，由此得名平行边工字钢。与腰部同样高度的普通工字钢相比，H型钢的腰部厚度小，边部宽度大，因此又叫宽边工字钢。由形状特点所决定，H型钢的截面模数、惯性矩及相应的强度均明显优于同样单重的普通工字钢。
    实际工程中最常用的是工字形截面，但工字钢宽度较窄、承载性能较差，而与其截面类型相似的Ｈ型钢，截面形状配置更为合理、更加优良，属于工程应用中较为理想的一种经济断面型材产品。根据使用中承载的特点热轧H型钢分为梁、柱、桩三种系列的H型钢。在钢结构工程应用方面，前者适用于钢梁等受弯构件，柱型系列适用于钢柱等受压构件，而后者则适用于建筑基础施工。热轧H型钢是一种截面分配优异、强重比更佳的钢材。与普通工字钢相比，热轧H型钢有以下显著的产品特点：
    ①翼缘内外表面平行，翼缘端面平直，便于机械加工、结构连接和安装；
    ②翼缘宽、侧向刚度大，其绕弱轴的惯性矩一般要大一倍以上；
    ③抗弯、抗压、抗扭能力强，一般约增加5～10%；
    ④型号规格系列较工字钢多2倍以上，极大地方便了设计选用和优化。
    H型钢用在不同要求的金属结构中，不论是承受弯曲力矩、压力负荷还是偏心负荷都显示出它的优越性能，可较普通工字钢大大提高承载能力，并且由于它的边宽、腰薄、规格多、使用灵活，故可节约金属10--40%。由于其边部内侧与外侧平行，边端呈直角，便于拼装组合成各种构件，从而可节约焊接和铆接工作量25%左右，能大大加快工程的建设速度，缩短工期。
    由于具有前述优点，H型钢的应用广泛，用途完全覆盖普通工字钢。主要用于：各种工业和民用建筑结构；各种大跨度的工业厂房和现代化高层建筑，尤其是地震活动频繁地区和高温工作条件下的工业厂房；要求承载能力大、截面稳定性好、跨度大的大型桥梁；重型设备；高速公路；舰船骨架；矿山支护；地基处理和堤坝工程；各种机械构件。
    目前我国建筑工程中仍在大量采用钢筋砼和砖混结构的模式，最终大量报废的混凝土块无法回收利用、难以分解，从长期发展看这种建筑方式对生态环境破坏较大。以热轧H型钢作为建筑结构的主要结构材料，由于材料可完全回收重复利用，对环境的影响极小，故热轧H型钢在建筑钢结构领域享有“绿色建材”的美誉。
    H型钢结构可有效克服钢筋混凝土结构自重大、结构尺寸大的缺陷，并改善结构的延性，提高结构的抗震性能。以热轧H型钢为结构主体材料的钢结构建筑，通过工厂化生产的钢梁、钢柱为骨架，同时配以新型轻体的保温、隔热、高强的墙体材料作为围护结构而构成。具有强度高、跨度大、自重轻、抗侧力性能好、结构断面尺寸小、施工周期短，可提高建筑面积利用系数，提高经济效益等优点（上海希尔顿酒店工程设计时所作的钢结构、组合结构和钢筋混凝土结构三种结构方案的技术经济比较结果是：钢结构的自重比钢筋混凝土结构的自重轻60%，使用面积前者比后者增加6%，施工速度前者比后者快近50%）。
    H型钢使用中有以下显著的优点：
    ①H型钢可使建筑等钢结构件重量减轻15～30%，用于桥梁上可减轻结构件重量13～15%；
    ②在荷载相同的情况下，使用H型钢可节省用钢量；
    ③用H型钢建造建筑物或工程,可比采用钢筋砼缩短一半的建设工期并减少施工对周围环境的影响；
    ④建造同等面积的楼宇，用H型钢比用钢筋砼能增加约6%的有效使用面积,在同样跨度时可减少梁的高度,故同净空高度时可减少楼层高度,节约内外墙工作量约3%；
    ⑤H型钢可剖分﹑切割组装加工成T形钢及蜂窝梁，用其替代工、角、槽等普通型钢制作屋架、支撑等构件可节省很多材料,减轻结构重量；
    ⑥H型钢的抗动载性能大大高于焊接H型钢和钢筋砼,其抗震性及抗台风性极好,更适合用来建造高层建筑、工业厂房和大跨度桥梁等；
    ⑦热轧H型钢由万能轧机轧制成型，截面尺寸准确﹑平直，比焊接H型钢少了焊接、校正工序，可节约成本费用约15～30%。
因而H型钢作为钢结构主体材料的结构设计，已被业内专家认为是今后的发展趋势。
    H型钢的产品规格很多，有如下几种分类：
    ①按产品边宽分为宽边、中边和窄边H型钢。宽边H型钢的边宽b大于或等于腰高h，中边H型钢的边宽b大于或等于腰高h的1/2，窄边H型钢的边宽b等于或小于腰高h的1/2。
    ②按用途分为H型钢梁、H型钢柱、H型钢桩、厚边H型钢梁。有时将平行腿槽钢和平行边丁字钢也列入H型钢。一般以窄边H型钢作为梁材，宽边H型钢作为柱材。故又有梁型H型钢和柱型H型钢之称。
    ③按生产方式分为焊接H型钢和轧制H型钢。
    ④按尺寸规格分为大、中、小号H型钢。通常将腰高在700mm以上的产品称为大号、腰高在300--700mm的产品称为中号、腰高小于300mm的产品称为小号。
    国际上H型钢的产品标准分为英制系统和公制系统两大类。美、英等国采用英制，中国、日本、德国和俄罗斯等国采用公制。尽管英制和公制采用的计量单位不同，但对H型钢大都使用四个尺寸表示它们的规格，即腰高h、腰厚d、边宽b和边厚t。各国对H型钢尺寸规格大小的表示方法不同，但所生产的产品尺寸规格范围及尺寸公差相差不大。
    Ｈ型钢有热轧成型及焊接组合成型两种生产方式。焊接H型钢是将厚度合适的带钢裁成合适的宽度，在连续式焊接机组上将边部和腰部焊接在一起。焊接H型钢有金属消耗大、生产的经济效益低、不易保证产品性能均匀等缺点。因此，H型钢生产以轧制方式为主。H型钢和普通工字钢在轧制上的主要区别是，后者可以在两辊孔型中轧制，前者需要在万能孔型中轧制。采用近终形连铸异型坯、通过四辊万能轧制工艺生产的热轧H型钢具有优质、高效、低耗、低成本等显著特点，在提高钢铁材料质量、提升使用经济效益方面具备巨大的优越性。
    长期以来，H型钢产品一直维持变规格时腹板内宽保持恒定的生产方式。近来，日本开发了外宽尺寸一定的H型钢，更加方便了钢结构件的连接。另外，轻型薄壁H型钢和一些特殊断面形状的H型钢也受到市场的青睐。在钢种上，除了一般结构用H型钢外，还开发了耐候、高强度焊接、不锈钢、防火、涂层H型钢等。可以说：随着技术的不断进步，H型钢花色品种和规格不断增长，质量更加优良。
    大力推广应用Ｈ型钢，替代普通工字钢，可以节约钢材的使用量，其重点技术是采用万能轧机。 1、工字型钢主要不论是普通型还是轻型的，由于截面尺寸均相对较高、较窄，故对截面两个主袖的惯性矩相差较大*因此，一般仅能直接用于在其腹板平面内受弯的构件或将其组成格构式受力构件。对轴心受压构件或在垂直于腹板平面还有弯曲的构件均不宜采用，这就使其在应用范围上有着很大的局限
2、 H型钢属于高效经济裁面型材(其它还有冷弯薄壁型钢、压型钢板等)，由于 截面形状合理，它们能使钢材更高地发挥效能，提高承裁能力。不同于普通工字型的是H型钢的翼绣进行了加宽，且内、外表面通常是平行的，这样可便于用高强度螺桂和其他构件连接。其尺寸构成合理系列，型号齐全，便于设计选用。 H型钢的轧制不同于普通工字钢仅用一套水平轧辊，由于其翼绦较宽且无斜度(或斜度很小)，故须增设一组立式轧辊同时进行辊轧。因此，其轧制工艺和设备都比普通轧机复杂。
我国国标《热轧H型钢尺寸、外形、重量及允许偏差》(GB11l263―89)将H型钢分为窄翼缘、宽翼缘和钢桩三类，其代号分别为HZ、HK和HU。窄翼绦H型钢适用于梁或压弯构件，而宽翼缘H型钢和H型钢桩则适用于轴心受压构件或压弯构件

C型钢属于异型的薄壁（闭口、开口）截面杆件，多用于檩条，有好多种截面形式呢。槽钢是通用结构钢，一般厚度要厚一些，楼上解释的很正确。
另外，这个问题你可以去okok检索一下，有一些讨论。
