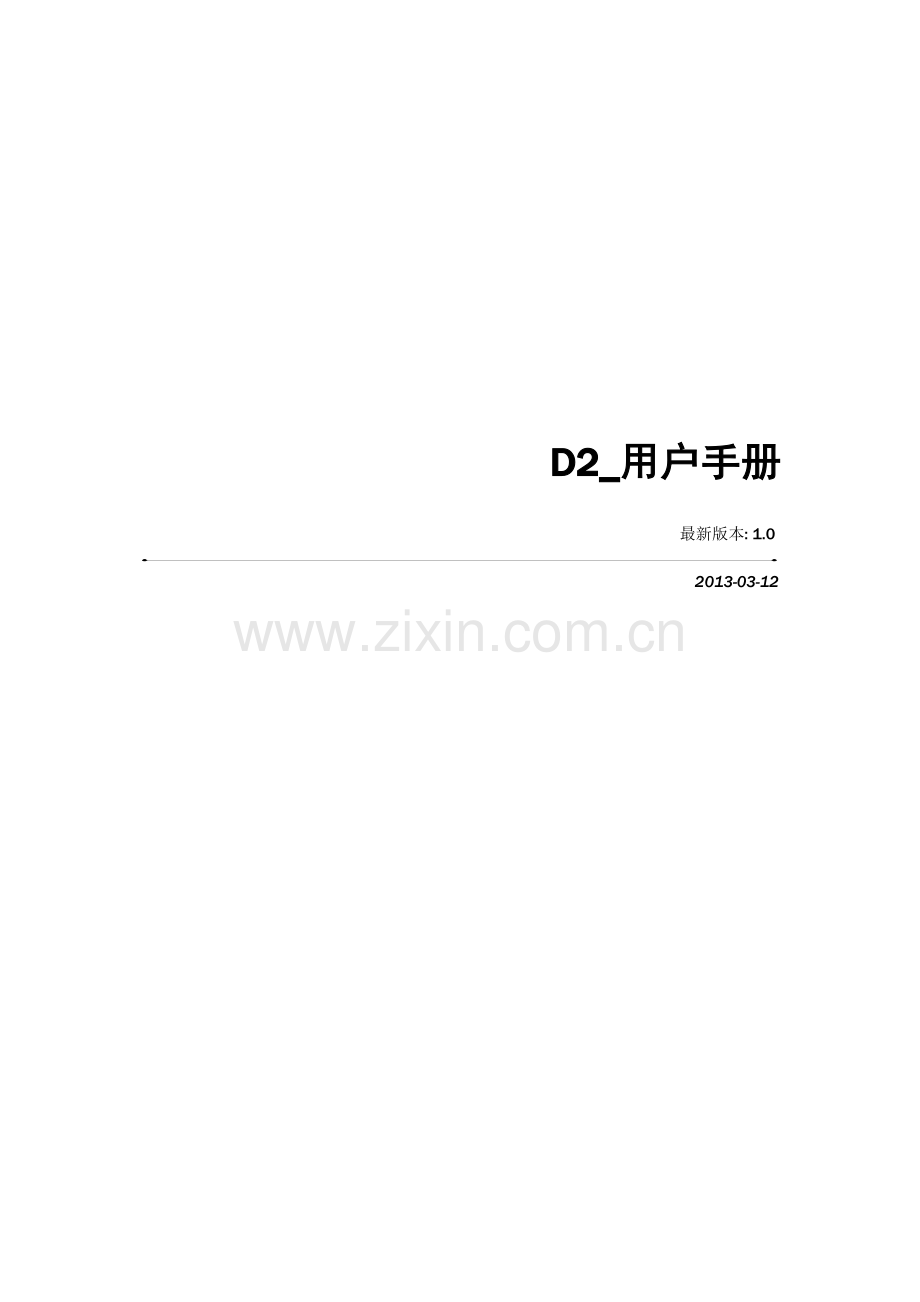

D2用户手册

D2_用户手册

最新版本: 1.0

2013-03-12

目录
目录 1
版本历史 2
声明 2
注意事项 2
基本功能 3
外观图 4
按键功能 4
按键动作定义 4
APK安装 5
供电 5
AP模式 5
媒体播放 7
外网模式 10
设备设置 14
恢复出厂设置 16

版本历史
日期
版本
描述
2013-03-12
1.0
新版本发布；

声明
1. 在未经我公司事先书面许可的情况下，严禁以任何形式复制、传递、分发和存储本手册中的任何内容。
2. 在编制本手册过程中已经力求内容的正确与完整，但并不保证本手册没有任何错误或遗漏。本公司将不对本手册可能出现的错误或者疏漏负责。
3. 遵循持续发展的策略，因此，我们保留在不预先通知的情况下，对本手册中描述的任何产品进行修改和改进的权利。
4. 在任何情况下，我们均不对任何数据或收入方面的损失，或任何特殊、偶然、附带、或间接损失承担责任，无论该损失由何种原因引起。
注意事项
本节内容是为了使用者正确使用播放器,确保播放器性能良好而设,请认真阅读并遵守。
l 切勿严重撞击主机。
l 切勿接触苯、稀释剂等化学物品。
l 请不要靠近强磁场、电场。
l 请避开直射光线或发热器具。
l 切勿自行拆卸、修理、改造。
l 废弃包装、电池、旧电子产品，请分类妥善处理。
l 长时间不用时，请拔掉电源。
基本功能

1、 支持dlna的dmr功能，实现将移动式终端中的媒体推送到本设备进行播放, 支持将存储在移动设备中的媒体文件推送到设备播放，也可以通过移动设备将网络流媒体的推送到本设备播放
2、 支持720PHDMI TV输出
3、 支持包括视频、图片、音乐媒体文件的推送
4、 一键恢复出厂设置功能
5、 支持通过网页对设备进行参数设置
6、 支持在线升级功能

外观图

按键功能
1. 量产按键: 在给开发板上电之前按着量产按键，在按住此按键的过程中给开发板上电，开发板会进入量产状态，通过量产工具即可对开发板量产
2. 恢复出厂设置按键：长按超过5s按键恢复出场设置，设备工作在ap工作模式(即直连模式)下

按键动作定义
动作
基本操作
短按
按键时间小于1.2秒
长按
按键时间大于5s
按住
按下按键并一直保存此状态
注：本方案只有一个按键，长按按键超过5s设备恢复出厂设置，设备工作ap模式下
APK安装
为了能够将移动设备上的媒体文件或通过移动设备将internet上的网络流媒体推送到本设备播放，必须在移动设备上安装相应的应用程序，配套的应用程序为iPush apk，以下移动设备端的操作都是采用iPush apk进行。
也可使用第三方应用程序，如：
l bubbleupnp
l skifta
上述apk只能推送移动设备上的媒体文件到本设备播放
l Pptv
l 腾讯视频
l 搜狐视频
这些可以支持将网络流媒体推送到本设备进行播放
上述apk均提供dlna功能以便将媒体文件推送到本设备上进行播放。
供电
使用usb adapter供电
Usb供电
AP模式
量产之后的第一次上电启动，设备自动工作AP模式，即设备自己作为热点供其他移动设备相连。
连接到电视，启动过程中电视端显示界面：

启动完成后，电视循环显示以下4个界面:

对照以上电视端显示的界面，对移动设备进行如下操作：
1. 启动安装在移动设备上的iPush apk;
2. 进iPush设备页面，选择下方显示的网络名称iPush-LN-xxxxxx(每个设备有其唯一的编号)进行连接，默认密码为88888888
当没有移动设备连接至本AP时，右下角的状态显示：

当有设备连接到本AP时，状态更新为：

此时本设备自己做为ap提供网络连接，只能推送移动设备上的媒体文件到本设备进行播放。
媒体播放
连接好网络之后就可以推送媒体文件到设备中播放，根据电视端第3个界面显示，进iPush应用的媒体库页面，选择我的视频、我的音乐、我的图片或更多文件，例如选择一个音乐文件，弹出子选择框：

点击“推送播放”，弹出设备列表：

选择设备后，电视端显示音乐播放界面：

播放的时间会在移动设备端同步显示，在播放的过程中可以进行播放、暂停、seek随机播放等操作控制。
选择图片播放，电视端显示：

选择视频播放，电视端显示：

5秒钟后，底部的状态显示图标和时间显示会消失。
外网模式
如果要推送网络流媒体到本设备进行播放，在本设备使用的环境中必须要有可供连接internet的ap，这样移动设备和本设备均连接到这个网络ap上就可以实现网络流媒体的在线播放，此时需要通过移动设备对本设备进行设置，使本设备连接到这个网络。根据电视端第4个界面显示：

进行ipush apk的远程设置界面，地址栏默认地址http://192.168.43.1，
点击进入，出现ap列表，选择一个可供连接的ap，输入密码。
此时本设备即切换到连接此ap，电视端ui显示正在连接：

连接正常后，电视端循环显示以下3个界面：

根据以上电视端显示的界面指引，对移动设备进行以下操作：
1. 确保移动设备已连接到同样的可供连接的ap，启动ipush apk。
2. 选择我的视频、我的音乐、我的图片或更多文件推送播放，操作方式同以上ap模式，
3. 如要推送网络流媒体到本设备进行播放，选择流媒体应用，点击进入：

选择其中任意一个流媒体应用，如没安装，则会提示安装：

安装完成后即可进入应用界面，以下以pptv为例，选择一个视频，弹出设备选择子界面：

选择iPush播放：

播放时，可拖动进度条播放，或点击暂停、停止等操作。
点击切换回本机播放。

设备设置
在AP模式下，当移动设备连接到本设备后，进入iPush apk的远程设置界面，或进入移动设备本身的网页浏览器，输入http://192.168.43.1即可出现设置页面，可对本设备进行设置；
AP选择设置：

密码更改设置：

视频输出屏幕设置：

多国语言设置：

在线升级：

恢复出厂设置
如果需要让设备恢复到自己做ap的模式，则长按按键5s，则设备自动切换至ap模式，此时用户可以继续通过网页对设备进行参数设置，选择新的ap。

Version：1.0

Page 17
