资源描述
普通平板玻璃
普通平板玻璃亦称窗玻璃。平板玻璃具有透光、隔热、隔声、耐磨、、耐气候变化的性能，有的还有保温、吸热、防辐射等特征，因而广泛应用于镶嵌建筑物的门窗、墙面、室内装饰等。
平板玻璃的规格按厚度通常分为2mm、3mm、4mm、5mm、和6mm，亦有生产8mm和10mm的。一般2mm、3mm厚的适用于民用建筑物，4mm--6mm的用于工业和高层建筑。
影响平板玻璃质量的缺陷主要有气泡、结石和波筋。气泡是玻璃体中潜藏的空洞，是在制造过程中的冷却阶段处理不慎而产生的。结石俗称疙瘩，也称沙粒，是存在于玻璃中的固体夹杂物，这是玻璃体内最危险的缺陷，它不仅破坏了玻璃制品的外观和光学均一性，而且会大大降低玻璃制品的机械强度和热稳定性，甚至会使制品自行碎裂。
好的平板玻璃制品应具有以下特点：
1）是无色透明的或稍带淡绿色
2）玻璃的薄厚应均匀，尺寸应规范
3）没有或少有气泡、结石和波筋、划痕等疵点。
用户在选购玻璃时，可以先把两块玻璃平放在一起，使相互吻合，揭开来时，若使很大的力气，则说明玻璃很平整
另外要仔细观察玻璃中有无气泡、结石和波筋、划痕等，质量好的玻璃距60厘米远，背光线肉眼观察，不允许有大的或集中的气泡，不允许有缺角或裂子，玻璃表面允许看出波筋、线道的最大角度不应超过45度；划痕沙粒应以少为佳。
玻璃在潮湿的地方长期存放，表面会形成一层白翳，使玻璃的透明度会大大降低，挑选时要加以注意。

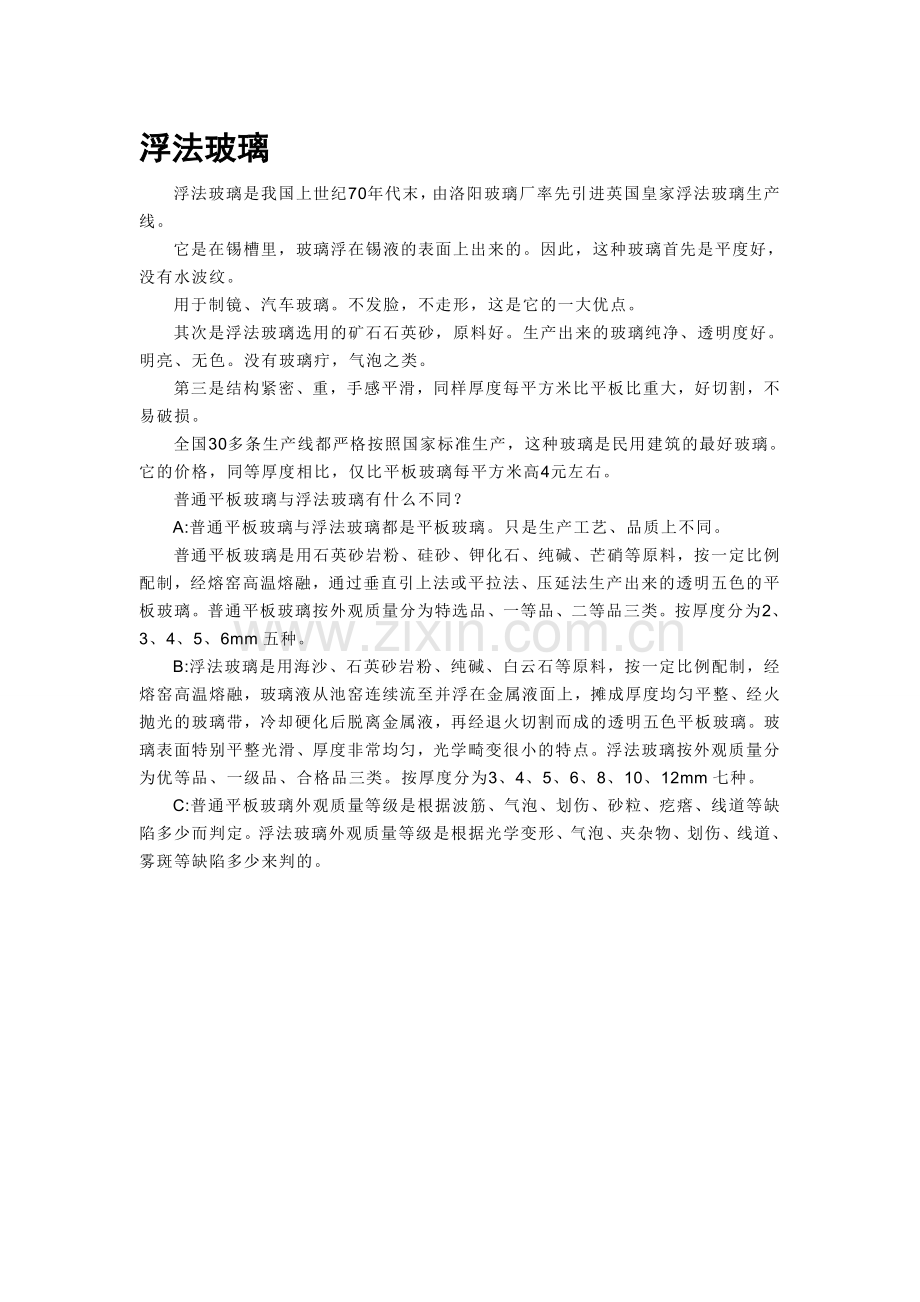

浮法玻璃
浮法玻璃是我国上世纪70年代末，由洛阳玻璃厂率先引进英国皇家浮法玻璃生产线。
它是在锡槽里，玻璃浮在锡液的表面上出来的。因此，这种玻璃首先是平度好，没有水波纹。
用于制镜、汽车玻璃。不发脸，不走形，这是它的一大优点。
其次是浮法玻璃选用的矿石石英砂，原料好。生产出来的玻璃纯净、透明度好。明亮、无色。没有玻璃疔，气泡之类。
第三是结构紧密、重，手感平滑，同样厚度每平方米比平板比重大，好切割，不易破损。
全国30多条生产线都严格按照国家标准生产，这种玻璃是民用建筑的最好玻璃。它的价格，同等厚度相比，仅比平板玻璃每平方米高4元左右。
普通平板玻璃与浮法玻璃有什么不同？
A:普通平板玻璃与浮法玻璃都是平板玻璃。只是生产工艺、品质上不同。
普通平板玻璃是用石英砂岩粉、硅砂、钾化石、纯碱、芒硝等原料，按一定比例配制，经熔窑高温熔融，通过垂直引上法或平拉法、压延法生产出来的透明五色的平板玻璃。普通平板玻璃按外观质量分为特选品、一等品、二等品三类。按厚度分为2、3、4、5、6mm五种。
B:浮法玻璃是用海沙、石英砂岩粉、纯碱、白云石等原料，按一定比例配制，经熔窑高温熔融，玻璃液从池窑连续流至并浮在金属液面上，摊成厚度均匀平整、经火抛光的玻璃带，冷却硬化后脱离金属液，再经退火切割而成的透明五色平板玻璃。玻璃表面特别平整光滑、厚度非常均匀，光学畸变很小的特点。浮法玻璃按外观质量分为优等品、一级品、合格品三类。按厚度分为3、4、5、6、8、10、12mm七种。
C:普通平板玻璃外观质量等级是根据波筋、气泡、划伤、砂粒、疙瘩、线道等缺陷多少而判定。浮法玻璃外观质量等级是根据光学变形、气泡、夹杂物、划伤、线道、雾斑等缺陷多少来判的。
夹层玻璃
夹层玻璃，就是在两块玻璃之间夹进一层以聚乙烯醇缩丁醛为主要成分的PVB中间膜。玻璃即使碎裂，碎片也会被粘在薄膜上，破碎的玻璃表面仍保持整洁光滑。这就有效防止了碎片扎伤和穿透坠落事件的发生，确保了人身安全。
在欧美，大部分建筑玻璃都采用夹层玻璃，这不仅为了避免伤害事故，还因为夹层玻璃有极好的抗震入侵能力。中间膜能抵御锤子、劈柴刀等凶器的连续攻击，还能在相当长时间内抵御子弹穿透，其安全防范程度可谓极高。
现代居室，隔声效果是否良好,已成为人们衡量住房质量的重要因素之一。使用了SaflexPVB中间膜的夹层玻璃能阻隔声波，维持安静、舒适的办公环境。其特有的过滤紫外线功能，既保护了人们的皮肤健康，又可使家中的贵重家具、陈列品等摆脱褪色的厄运。它还可减弱太阳光的透射，降低制冷能耗。
夹层玻璃的缺点在于玻璃被水浸透后,水分子更容易进入玻璃夹层中,使玻璃表面模糊.
夹层玻璃的诸多优点，用在家居装饰方面也会有意想不到的好效果。如许多家庭的门，包括厨房的门，都是用磨砂玻璃做材料。煮饭时厨房的油烟容易积在上面，如果用夹层玻璃取而代之，就不会有这个烦恼。同样，家中大面积的玻璃间隔，对天生好动的小孩来说是个安全隐患，若用上夹层玻璃，家长就可以大大放心了。
夹层玻璃安全破裂，在重球撞击下可能碎裂，但整块玻璃仍保持一体性，碎块和锋利的小碎片仍与中间膜粘在一起。 这种玻璃破碎时，碎片不会分散，多用在汽车等交通工具上。
钢化玻璃需要较大撞击力才碎，一旦破碎，整块玻璃爆裂成无数细微颗粒，框架中仅存少许碎玻璃。
普通玻璃一撞就碎，典型的破碎状况，产生许多长条形的锐口碎片。
夹丝玻璃破碎时，镜齿形碎片包围着洞口，且在穿透点四周留有较多玻璃碎片，金属丝断裂长短不一。
钢化玻璃 （Tempered glass/Reinforced glass）
属于安全玻璃。
钢化玻璃其实是一种预应力玻璃,为提高玻璃的强度,通常使用化学或物理的方法，在玻璃表面形成压应力，玻璃承受外力时首先抵消表层应力，从而提高了承载能力，增强玻璃自身抗风压性，寒暑性，冲击性等。
钢化玻璃的主要优点有两条：
第一是强度较之普通玻璃提高数倍，抗弯强度是普通玻璃的3~5倍，抗冲击强度是普通玻璃5~10倍，提高强度的同时亦提高了安全性。
第二是使用安全，其承载能力增大改善了易碎性质，即使钢化玻璃破坏也呈无锐角的小碎片，对人体的伤害极大地降低了. 钢化玻璃的耐急冷急热性质较之普通玻璃有2~3倍的提高，一般可承受150LC以上的温差变化，对防止热炸裂有明显的效果。
钢化玻璃的缺点：
1 钢化后的玻璃不能再进行切割，和加工，只能在钢化前就对玻璃进行加工至需要的形状，再进行钢化处理。
2 钢化玻璃强度虽然比普通玻璃强，但是钢化玻璃在温差变化大时有自爆（自己破裂）的可能性，而普通玻璃不存在自爆的可能性。
生产钢化玻璃工艺有两种：
一种是将普通平板玻璃或浮法玻璃在特定工艺条件下，经淬火法或风冷淬火法加工处理而成。
另一种是将普通平板玻璃或浮法玻璃通过离子交换方法，将玻璃表面成分改变，使玻璃表面形成一层压应力层加工处理而成。
钢化玻璃具有抗冲击强度高(比普通平板玻璃高4～5倍)、抗弯强度大(比普通平板玻璃高5倍)、热稳定性好以及光洁、透明、等特点。在遇超强冲击破坏时，碎片呈分散细小颗粒状，无尖锐棱角，故属于安全玻璃。
其实钢化玻璃还存在一个缺陷，那就是光学畸变，因为玻璃在钢化的过程要经过720度左右， 急冷的风压3.2毫米是12800帕，4毫米急冷风压是7000-8000帕，玻璃已经处于软化的时候，在短短的3秒钟突然承受这样的风压，玻璃的表面会存在风斑，同时玻璃的表面会存在凹凸不平现象，严重的程度要根据设备的好坏来决定，所以钢化后的玻璃不能做镜面的原因。
中空玻璃
中空玻璃由美国人于1865年发明，是一种良好的隔热、隔音、美观适用、并可降低建筑物自重的新型建筑材料，它是用两片（或三片）玻璃，使用高强度高气密性复合粘结剂，将玻璃片与内含干燥剂的铝合金框架粘结，制成的高效能隔音隔热玻璃。中空玻璃多种性能优越于普通双层玻璃，因此得到了世界各国的认可，中空玻璃是将两片或多片玻璃以有效支撑均匀隔开并周边粘结密封，使玻璃层间形成有干燥气体空间的玻璃制品。其主要材料是玻璃、铝间隔条、弯角栓、丁基橡胶、聚硫胶、干燥剂。
吸热玻璃
吸热玻璃是能吸收大量红外线辐射能、并保持较高可见光透过率的平板玻璃。生产吸热玻璃的方法有两种：一是在普通钠钙硅酸盐玻璃的原料中加入一定量的有吸热性能的着色剂；另一种是在平板玻璃表面喷镀一层或多层金属或金属氧化物薄膜而制成。
吸热玻璃有灰色、茶色、蓝色、绿色、古铜色、青铜色、粉红色和金黄色等。我国目前主要生产前三种颜色的吸热玻璃。厚度有2、3、5、6mm四种。吸热玻璃还可以进一步加工制成磨光、钢化、夹层或中空玻璃。
吸热玻璃与普通平板玻璃相比具有如下特点：
⒈吸收太阳辐射热。如6mm厚的透明浮法玻璃，在太阳光照下总透过热为84%，而同样条件下吸热玻璃的总透过热量为60%。吸热玻璃的颜色和厚度不同，对太阳辐射热的吸收程度也不同。
⒉吸收太阳可见光，减弱太阳光的强度，起到反眩作用。
⒊具有一定的透明度，并能吸收一定的紫外线。
由于述特点，吸热玻璃已广泛用于建筑物的门窗、外墙以及用作车、船挡风玻璃等，起到隔热、防眩、采光及装饰等作用。吸收一部分太阳可见光 使刺目的阳光变得柔和，起防眩作用。我国对5mm不同颜色吸热玻璃要求的可见光透过率和太阳光直接透过率见下表。
--------------------------------------------------------------------------------
颜色 可见光透过率/% 太阳光直接透过率/%
茶色 ≥45 ≤60
灰色 ≥30 ≤60
蓝色 ≥50 ≤70
夹丝玻璃
英文名称：wired glass
夹丝玻璃别称防碎玻璃。它是将普通平板玻璃加热到红热软化状态时，再将预热处理过的铁丝或铁丝网压入玻璃中间而制成。它的特性是防火性优越，可遮挡火焰，高温燃烧时不炸裂，破碎时不会造成碎片伤人。另外还有防盗性能，玻璃割破还有铁丝网阻挡。主要用于屋顶天窗、阳台窗。
夹丝玻璃要求金属丝（网）的热膨胀系数与玻璃接近，不易与玻璃起化学反应，有较高的机械强度和一定的磁性，表面清洁无油污。
夹丝玻璃厚度一般在5MM以上，品种有压花夹丝、磨光夹丝和彩色夹丝玻璃等。形状有平板夹丝、波瓦夹丝和槽形夹丝等。
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
