静电地板样式.doc

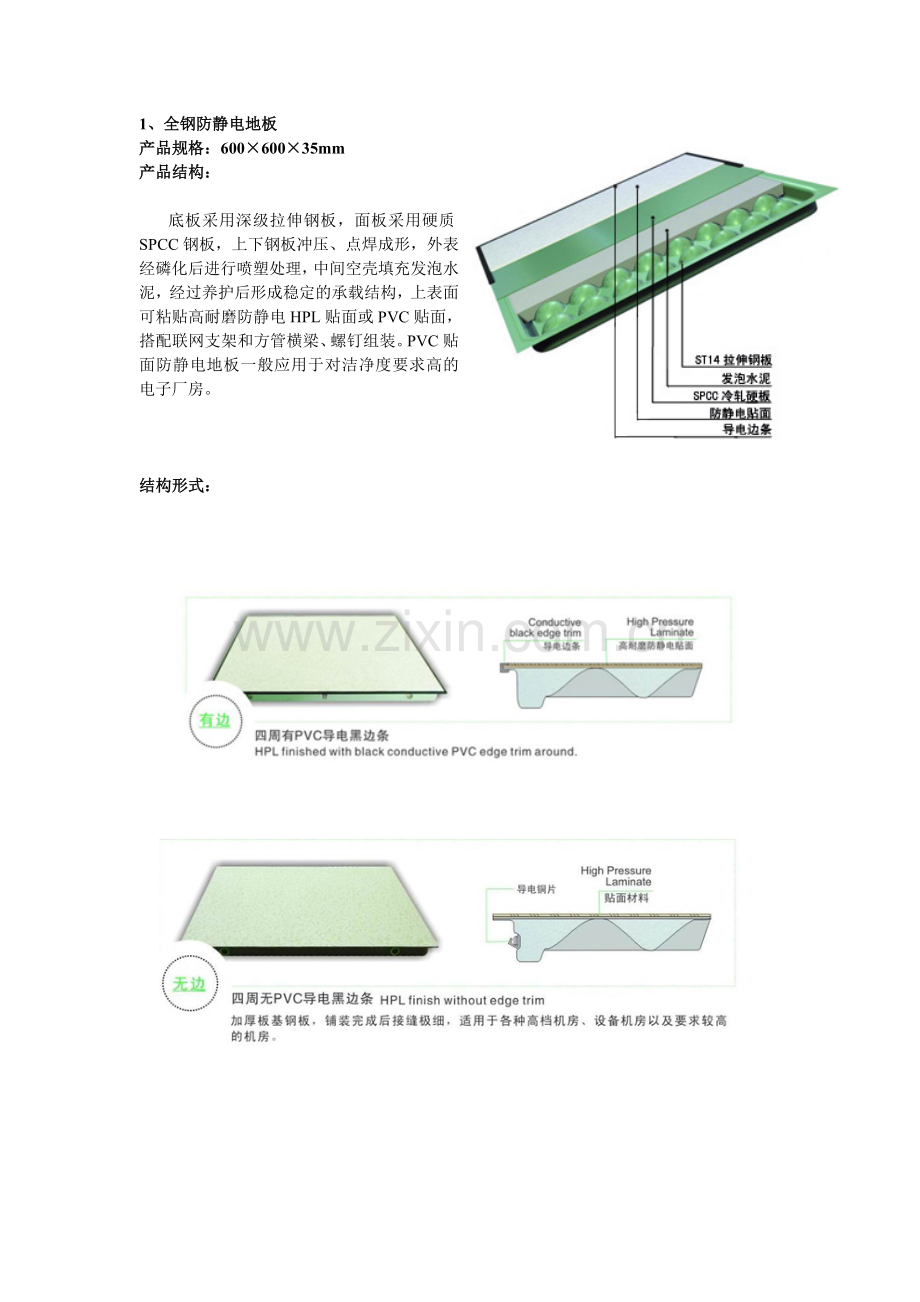

1、全钢防静电地板
产品规格：600×600×35mm
产品结构：

      底板采用深级拉伸钢板，面板采用硬质SPCC钢板，上下钢板冲压、点焊成形，外表经磷化后进行喷塑处理，中间空壳填充发泡水泥，经过养护后形成稳定的承载结构，上表面可粘贴高耐磨防静电HPL贴面或PVC贴面，搭配联网支架和方管横梁、螺钉组装。PVC贴面防静电地板一般应用于对洁净度要求高的电子厂房。

结构形式：

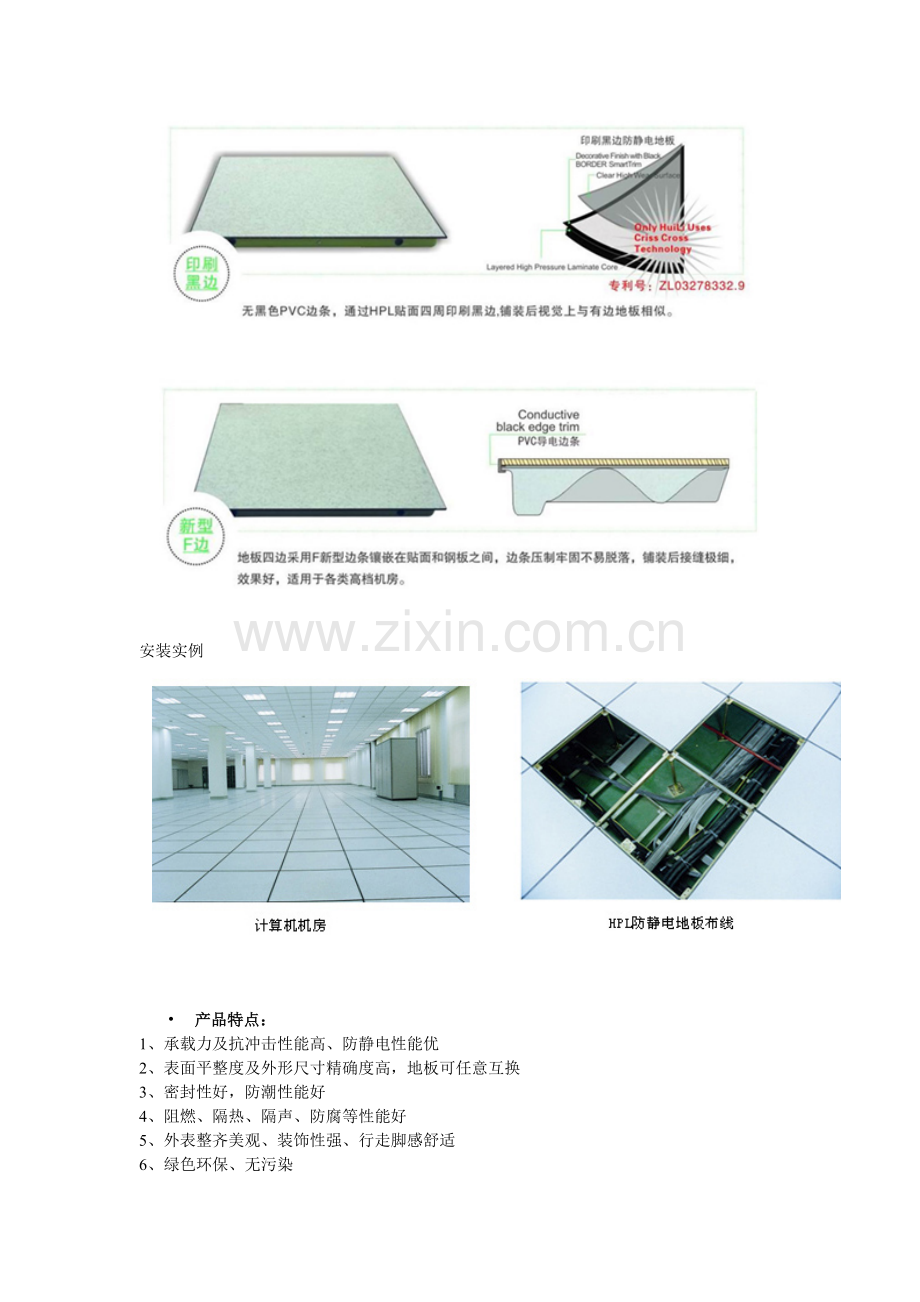

安装实例

• 产品特点：
1、承载力及抗冲击性能高、防静电性能优
2、表面平整度及外形尺寸精确度高，地板可任意互换
3、密封性好，防潮性能好
4、阻燃、隔热、隔声、防腐等性能好
5、外表整齐美观、装饰性强、行走脚感舒适
6、绿色环保、无污染
• 主要技术参数
集中荷载：≥363KG （挠度≤2mm，永久变形≤0.25mm）
极限荷载：≥10650N
均布载荷：≥16500N/m2 （挠度≤2mm）
冲击荷载：试验区不能有任何塌陷，地板永久变形≤1.5mm
表面平面度：≤0.6mm
邻边垂直度：≤0.3mm
边长公差：<0.3mm
板厚公差：≤0.2mm（同一批地板）
系统电阻： 1.0×106-9Ω
防火等级：A级
地板贴面：HPL贴面，超耐磨转数≥2000r
支架轴向荷载≥20KN（只）

2、硫酸钙防静电地板
产品规格：600×600×30（常用）/32mm

硫酸钙防静电地板根据结构不同可分为两大类：四周PVC封边结构形式、全包有边结构形式。

2.1、P-EC四周PVC封边硫酸钙板防静电地板
产品结构：
      中心可选用优质高强度硫酸钙板（硅酸钙板或水泥刨花板）为基材，表面粘贴防静电高耐磨HPL或PVC贴面，底面采用镀锌板封底，四周导电胶条封边。

• 装饰面层：根据用户的喜好和应用的具体需求，可有很多选择。
镀锌钢板——保护板芯，主要用于智能大厦办公用房；
HPL贴面——抗静电，用于各种机房；
PVC贴面——导静电，用于各种机房及电子厂房；
• 硫酸钙板芯(calcium sulphate)：
强度高永久平整，消防防火不燃A级，水浸泡不变形。
• 装饰边条：一般用ABS包边，抗静电地板用PVC导静电装饰边条。
• 底板：一般为镀锌钢板，保护板芯，增加承重。
硫酸钙地板因其环保、防火、高强度、平整等诸多方面优势，已成为架空地板家族中最为广泛使用的材料。在发达国家和地区用量非常大，已超过复合板用量成为设计师最先考虑的活动地板。
主要技术参数（规格：600×600×30mm）
集中荷载：≥450KG （挠度≤2mm 永久变型≤0.25mm）
极限荷载：≥13500N
均布载荷：≥20500N/m2 （挠度≤2mm）
表面 平面度：≤0.5mm
邻边垂直度：≤0.3mm
边长公差：<0.3mm
板厚公差：≤0.2mm（同一批地板）
系统电阻： 1.0×106-9Ω （静电耗散型）
<1.0×106Ω（导电型）
防火等级：A级
地板贴面：1.5mmHPL贴面，高耐磨转数≥2000r
或同质透心导电PVC贴面
支架轴向荷载≥20KN（只）
产品材料组成
硫酸钙防静电活动地板， 规格：600×600×30mm
品名
材料明细

板基
下面板为0.5mm厚镀锌板，中心是28mm硫酸钙板
贴面

1.5mm高耐磨面HPL，表面电阻：1.0×106-9Ω
同质透心导电PVC贴面 表面电阻<1.0×106Ω
配件
横梁
∏型优质焊管1.0mm壁厚，表面配有限位PVC垫套，具有防静电和吸音缓冲降噪性能
支架
上托规格：Φ90，厚2.5mm;下托规格：100×100×2.5mm
中柱支撑管壁厚 1.5，Φ24.5;表面镀锌防锈处理

产品图

2.2、全包有边结构形式 （不常用）
产品型号：B-EC全包有边硫酸钙板防静电地板
产品规格：600×600×28mm
产品结构：
      中心采用优质高强度硫酸钙板（硅酸钙板或水泥刨花板）为基材，底面及四周侧面采用镀锌钢板全包，表面粘贴防静电高耐磨HPL或PVC贴面并镶嵌导电边条。

3、高密度复合防静电活动地板
规 格：600×600×40mm
结构形式：基材选用高密度特制阻燃刨花板，高耐磨防静电HPL
贴面或PVC贴面，四周导电胶条封边，镀锌板封底。
集中载荷：≥450KG 均布载荷：≥25000N
极限载荷：≥15000N
特点：
自身重量轻，承载能力强，外形美观。
防水、防腐、隔音、防静电性能优。
应用
被广泛运用于企业、事业单位的各种机房，智能化办公楼，银行，电信等要求较高的机房。

安装

防静电地板使用维护
• 使用环境：温度控制要求温度在15～35℃，湿度要求控制在45%RH～75RH。
• 1、禁用尖锐的器具在地板上直接施工操作，防止破坏表面的抗静电性能和美观程度。
• 2、禁止人员从高处直接跳落到活动地板上以及移动物品时，野蛮搬运、砸伤地板。
• 3、搬运物品时，禁止在板面上强推重物与板面直接摩擦，造成贴面划痕。
• 4、搬运物体时，应用带有胶轮的推车搬运或在物体的轮廓与地板之间铺设隔离垫。
• 5、在地板上放置较重物品时，应平稳摆设，以免塌落时砸伤地板贴面而影响美观。
• 6、对地板下部空间的设备进行使用维护时，应用地板吸尘器进行拆装。
• 7、维护地面清洁选用干净的拖布即可，但注意不要把大量清洁剂液体洒在地板上，以免液体流到地板下面影响下部线路及设备的正常运行。

4、裸板
全钢组成，四角独立支撑架结构，地板底面采用ST14拉伸板，表面选用SPCC硬质钢材，地板表面经过导电环氧树脂静电喷塑处理，内腔发泡水泥填充，四角冲角锁孔。支座采用镀锌或铸铝模压成型，丝杆可任意调节，地板四周成型有切边与焊接两种。
窗体顶端

OA网络地板
全钢组成，四角独立支撑架结构，地板底面采用ST14拉伸板，表面选用SPCC硬质钢材，地板表面经过导电环氧树脂静电喷塑处理。

XLOA扣槽式超低多功能网络...

XLOA超低多功能线槽网络架空活动地板为扣槽式结构，为环保节能型产品，绿色环境认证。该产品系统摆脱了传统网络地板的高度限。

表面可调压脚型OA

一个压角螺丝可同时固定四块地板角。安装方便、快捷，有效缩短施工时间。可保证每块地板角在同一平面，可保证接缝口平整。

全钢裸板带横梁系列
级防火，防潮，防尘，防腐蚀。尺寸精度高，新型“十字加强筋”专利设计，超强承重耐压。支架高度可以调节，组装灵活，布线量大。
