机电安装工程技术规范书(修改版).doc

南京宁港光伏科技有限公司
一期600MW切片项目
机电安装工程
技术规范书

工程部
二○一一年五月二十五日

批准：

审核：

编制：

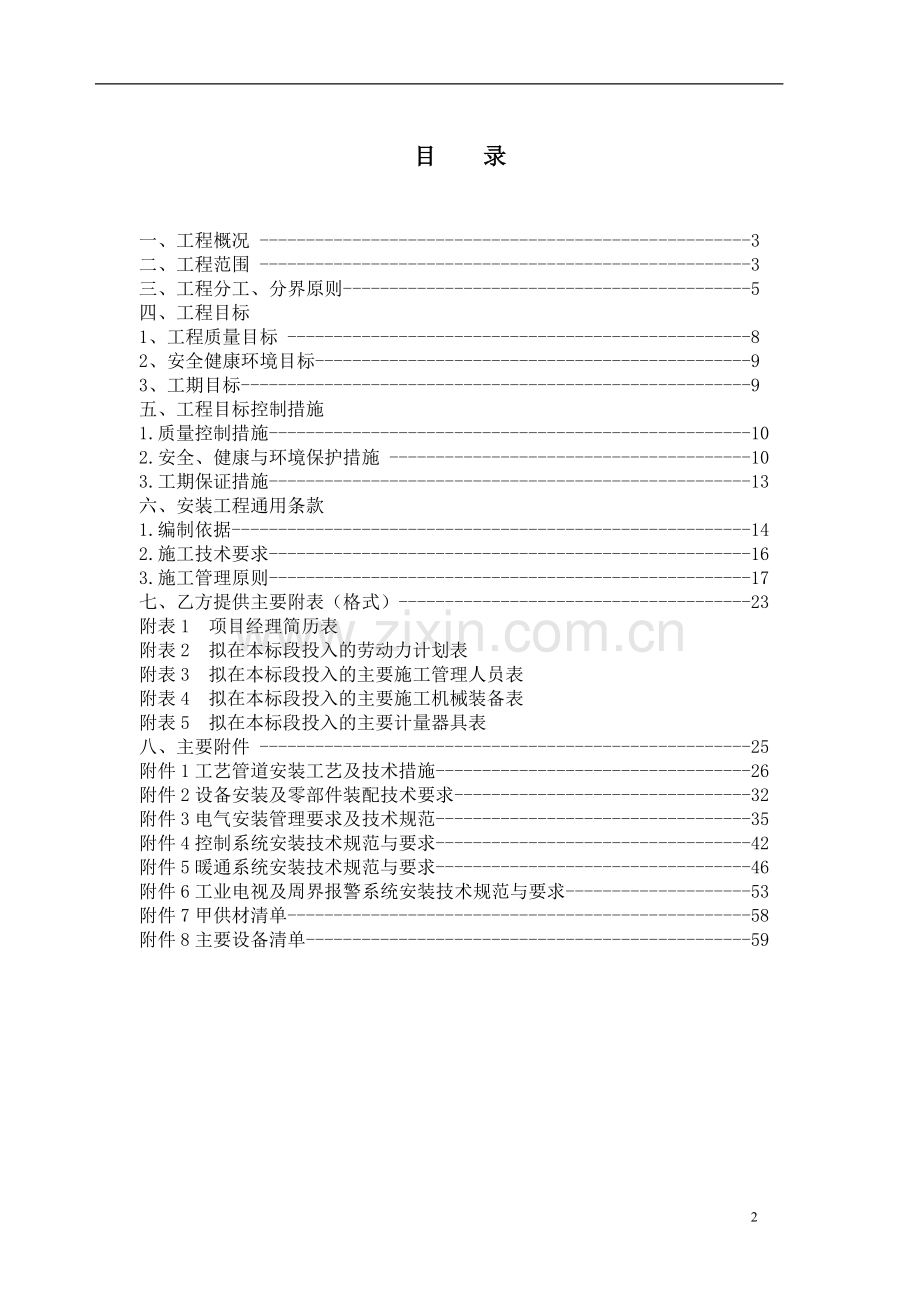

目 录

一、工程概况 -----------------------------------------------------3
二、工程范围 -----------------------------------------------------3
三、工程分工、分界原则--------------------------------------------5
四、工程目标
1、工程质量目标 --------------------------------------------------8
2、安全健康环境目标-----------------------------------------------9
3、工期目标-------------------------------------------------------9
五、工程目标控制措施
1.质量控制措施----------------------------------------------------10
2.安全、健康与环境保护措施 ---------------------------------------10
3.工期保证措施----------------------------------------------------13
六、安装工程通用条款
1.编制依据--------------------------------------------------------14
2.施工技术要求----------------------------------------------------16
3.施工管理原则----------------------------------------------------17
七、乙方提供主要附表（格式）--------------------------------------23
附表1 项目经理简历表
附表2 拟在本标段投入的劳动力计划表
附表3 拟在本标段投入的主要施工管理人员表
附表4 拟在本标段投入的主要施工机械装备表
附表5 拟在本标段投入的主要计量器具表
八、主要附件 -----------------------------------------------------25
附件1工艺管道安装工艺及技术措施----------------------------------26
附件2设备安装及零部件装配技术要求--------------------------------32
附件3电气安装管理要求及技术规范----------------------------------35
附件4控制系统安装技术规范与要求----------------------------------42
附件5暖通系统安装技术规范与要求----------------------------------46
附件6工业电视及周界报警系统安装技术规范与要求--------------------53
附件7甲供材清单--------------------------------------------------58
附件8主要设备清单------------------------------------------------59

一、工程概况
工程名称：南京一期600MW切片项目机电安装工程
工程地点： 江苏省南京市江宁开发区禄口工业园将军大道与华商路交汇处
工程内容： 南京一期600MW切片项目机电安装工程
1、南京一期600MW切片项目，项目位于江苏省南京市江宁开发区空港工业园。主要建筑物、构筑物有：1#切片厂房、2#食堂、4#废水处理站、6#仓库、7#化学品库、8#废品库、9#消防水池水泵房。
2、工程的特点：
2.1 工期要求比较严格，要求充分考虑施工机械、人员、材料采购的合理安排；
2.2 安装施工时土建总包单位、钢结构仍在施工，充分考虑交叉施工对工程的影响，服从招标方的合理调配；并考虑和其他配合单位的交叉施工；
2.3 主要交叉点：吊顶施工、地坪施工、隔墙施工、道路施工、弱电工程施工。

二、工程范围
1、工程范围（本条不包括食堂，食堂施工范围见第2条具体说明）：
包括图纸范围内所有内容但不限于以下描述，详见设计院图纸。凡涉及土建墙板、楼板开孔及洞口封堵修补工作均由机电包自行完成。

1.1 暖通空调及工艺冷却水系统：
1.1.1包括全厂范围及各单体内暖通及工艺冷却水系统的设备(其中冷水机组、冷却塔、空压机、组合式空调箱板式换热器由厂家负责就位安装)的到场接卸保管、现场调运及安装。
1.1.2 包括全厂范围及各单体内暖通及工艺冷却水系统的管道及配件安装、管路试压及清洗、保温。
1.1.3包括全厂范围乙供设备的到场接卸保管、现场调运及安装。

1.2 全厂压缩空气系统的安装：
包括全厂范围及各单体内空气压缩机、干燥机、压缩空气储罐等设备的安装连接及管路安装，并送至各用气点，配合厂家调试。

1.3给排水（含纯水）系统安装：
1.3.1全厂范围及各单体内的市政给水、消防给水系统的所有工程。市政给水接至各用水点，其中卫生间内所有给水管道及洁具龙头等均由土建完成，机电施工单位将给水管道送至卫生间内即可，需预留阀门。（含土方开挖回填、垫层铺设、管道井及阀门井的砌筑）
1.3.2各单体内回用水、生活污水及生产污水的污水管安装，施工界面为出墙一米，其中1#切片厂房生产污水需排至污水收集池，再由污水收集池至废水处理站，施工界面为离废水处理站一米。（施工界面改为出集水池一米，余下管路由室外工程完成）
1.3.3切片车间内的纯水供回管路安装，施工界面为纯水站出墙一米至各用水点。纯水站内工作内容由专业厂家负责施工安装。

1.4 切片车间二次净化装修
1.4.1 切片车间二次净化装修内所有彩钢板施工及所有吊顶安装。
1.4.2 彩钢板门、彩钢板窗、传递窗、风淋室、洗眼器、闭门器、圆弧等附属设备、附件安装。

1.5 二次配管：（此部分统一按暂估价130万，最终根据现场安装情况进行现场审计结算，按主合同结算方式结算。）
包括所有生产工艺设备就位后所需的水、电、气等的安装调试。

1.6 电控系统：
1.6.1 包括所有电气一、二次设备及弱电系统的安装与调试；本技术规范书中有具体条款说明不在机电安装总包施工范围内的除外。
1.6.2 各种动力、控制、信号、通讯等电缆、电线、光缆等的敷设（含土方开挖回填、垫层铺设）、母线安装与接引及预防性试验和特性试验；
1.6.3 全厂配电箱、配电柜、控制箱的安装及电缆敷设和接引；
1.6.4 电缆桥架的安装、电缆穿管的二次细化设计及安装；
1.6.5 负责或配合设备（系统）的单体调试、分系统调试和系统联调；
1.6.6各单体建筑的室内照明系统安装（食堂除外），包括电源、配电箱及灯具、插座等安装。
1.6.7 配合10kV变电站系统联调；
1.6.8 除防雷接地以外接地全由机电安装单位完成。
1.6.9 全厂弱电系统，包括除有具体条款明确不在施工范围内以外的所有自控系统、消防报警与控制系统、周界、门禁系统、监控系统、广播系统、CCTV系统与综合布线系统（电话、数据网络系统）等系统的设备配置、系统安装、调试；
1.7 甲供设备材料：详见甲供材清单。施工范围内的甲供设备、材料的接卸保管、现场调运、安装调试等由安装总包负责（除上述由厂家负责安装就位的设备外）(生产工艺设备的就位均不在机电包中）。
1.8 所有乙供材料必须符合国家及行业相关规范、规定要求，选用性能优异、技术先进之产品，并送样经甲方或其代理人确认后方可采购。
1.9 废水、纯水系统内的普通照明。
2、 食堂施工范围。（该部分暂不报价）。
3、厂内外临时工程
3.1 施工用电
工程范围：招标人指定配电室接入点，施工单位负责从配电室引接至各用电点(电源电缆由施工方自行解决)，临时用电符合国家文明用电规定，临时用电方案报业主批复后方可施工，并在总回路中配置总电度表，引接点之后施工用电设施的施工、维护、维修及管理等由施工单位自行支付。电费由施工单位自行承担，相关要求参见合同相关条款。
3.2 施工用水
工程范围：招标人指定施工水源点接母管，施工单位自行从母管处引接，从母管处引接水管的施工、维护、维修及管理等由施工单位自行负责。水费由施工单位自行承担，相关要求参见合同相关条款。
3.3 施工排水
工程范围：区域内的施工排水，排至业主指定的市政雨水、污水排放处。
3.4 通讯
施工通讯：施工通讯由施工单位向当地电信部门申请引接，费用自理。
4 本次招标不包含的工程范围如下，除此之外所有的机电安装内容均在此次招标范围内。
4.1 10KV变电站内高开关柜、低压开关柜、补偿柜、干式变压器等设备的安装调试；干式变与高压柜间的电缆；低压柜之间的母线桥；接地；高压电缆桥架；变电站高压柜至动力站三台冷冻机的电缆、桥架、高压柜设备的安装调试；上述各柜至直流屏间的电缆安装调试；包括直流屏及其安装调试。
4.2 污水处理站内废水系统各设备、工艺管道安装及内部电气安装；
4.3 纯水站内纯水系统各设备、工艺管道安装（纯水设备出口到设备管线在机电安装总包范围内）及内部电气安装；
4.4 EDI设备间的纯水制备设备安装和工艺管道及内部电气安装；
4.5 建构筑物内部的雨水系统；
4.6 厂区雨水、生产、生活污水管道；
4.7 设备的二次灌浆。
4.8 厂前区亮化工程，包括路灯、景观灯部分。
三、工程分工、分界原则
（一）、厂区各生产区域划分：
见设计院图纸。
（二）、分工、分界原则
1、消防系统专业分工、分界原则：
消防系统专业的工程包含在机电安装总承包中，按设计院出具的图纸内容及范围施工。机电安装单位主导消防报验过程，并确保通过消防验收（2011年10月1日前通过验收，并取得相应证明文件）。
2、机电专业的分工、分界：
2.1 机电工程与土建工程的分界：所有机电专业的设备的基础、预埋件、孔洞预设在图纸上有明确标注的属土建施工单位，其他属安装施工范围；
2.2 机电工程与室外管网工程的分界：室内废水管道（生活废水、生产废水）接至出墙一米，其他属室外管网施工范围。
2.3 机电工程与已分包的纯水总包、废水总包的分界：已经分包的纯水站、废水站工程中涉及到暖通内容的如各种风机、风管、空调、各种通风百叶、防雨百叶等通风系统的就位、安装、连接均属于机电总包范围。

3、电气专业分工、分界原则：
3.1 与10kV变电站的分界：
3.1.1 10kV变电站400V各分路开关以下部分由机电安装单位施工；
3.1.2变电站二次部分由供电部门安装队负责（消防相关内容除外）；
3.1.3 控制、通讯、弱电部分为进10kV变电站第一个端子或端口，消防至10KV变电站内相应低压开关柜接线端子或端口。（机电安装单位需施工范围：10KV变电站内照明、通风系统（包括配电箱安装）；非消防电源断电端子箱以及到各个开关柜的电缆安装；低压开关柜下桩头出线电缆、母线至各用电设备。其余为10KV变电站安装单位施工）
3.2 与废水系统、纯水系统其他总包商分界：机电安装单位负责施工到废水、纯水供货设备（系统）自带的配电（控制）总箱的上端口（含电缆头制作及接引）；
3.3 与土建分界：所有设备的基础、预埋件、孔洞预设在土建图纸上有明确标注的属土建施工单位，其他属机电安装包施工范围；
3.4 防雷接地的分界：防雷接地系统由土建施工单位负责，钢结构接地由钢结构施工单位负责，所有设备、系统接地由机电安装总包单位负责与接地网的连接及施工范围内设备接地通过相关部门检测，无条件配合土建总包完成全厂防雷接地检测检验；
3.5 与市政分界：至厂区红线处相关市政接口接入点（含终端头制作及接引），包括网络、通讯等；
3.6 与厂前区亮化工程分界：以全厂室外照明末级照明箱各开关下桩头为界，路灯侧由亮化景观单位施工，其他由机电安装总包负责。
4、废水站分工、分界原则：
4.1切片厂房废水排水管由机电安装单位接至车间外废水收集池。
4.2 废水收集池至废水处理站（含提升泵）由机电安装单位负责施工，接至距废水处理站1米处。
4.3 机电安装单位负责废水站除废水处理电气设备外的所有图纸中的强弱电安装调试，并负责将电源接入废水处理电源总柜。
5、纯水站分工、分界原则：
5.1 纯水站水源在消防水池，机电安装单位负责将管道从消防水池接出一米，预留法兰。余下由纯水厂家负责施工。
5.2 纯水系统工艺用压缩空气管路界面如下：机电单位将压缩空气总管路接入纯水站内一米，预留阀门，阀后管路由纯水厂家完成。
5.4 与土建机电分界：所有设备的基础、预埋件、孔洞预设在图纸上有明确标注的属土建施工单位，其他属安装施工范围。
5.5机电安装单位负责纯水系统除纯水处理电气设备外的所有图纸中的强弱电安装调试，并负责将电源接入纯水处理电源总柜。

四、工程目标
1、工程质量目标：
（1）杜绝重大质量事故，强化过程管理，实现工程内在质量安全、可靠；
(2) 工程质量目标：
单位工程优良率 100%
分部工程优良率 ＞96%
分项工程优良率 ＞90%
各验收批焊接检验一次合格率为100%；主要单位工程外观质量得分率达到90%以上。消灭质量通病，施工工艺质量达到良好；屋面无渗漏，且排水畅通。
室内管线综合美观、合规，室外管沟平直、沟道盖板平整。电气施工严格执行《电气装置安装工程施工及验收规范》GB50254—96、GB50255—96、GB50256—96、GB50257—96；《建筑电气工程施工质量验收规范》GB50303—2002中的有关规定和设备厂家的规范、标准、作业指导书；要有完整的安装调试（测试）记录。
2、 安全健康环境目标：
2.1 不发生轻伤及以上人身事故；不发生一般及以上火灾事故；不发生一般及以上机械、设备事故（含施工和生产设备）；
2.2 不发生负主要责任的一般及以上交通事故；不发生一般坍塌事故；
2.3 不发生压力容器爆炸事故；
2.4 不发生重复发生相同性质的事故；
2.5 不发生恶性未遂和误操作事故；
2.6 不发生职业健康事故；
2.7 不发生流行病和中毒伤害事件；
2.8 不发生传染病流行事件；
2.9 不发生群体食物中毒事件；
2.10 不发生环境污染事故；
2.11 不发生施工过程中对植被的不合理破坏；
2.12 噪声、粉尘、有毒有害气体、废水等排放达标；
2.13 固体废弃物分类处置；
2.14 不使用国家明文禁止的对环境有较大污染的器材和物资；
2.15 不发生射源遗失或射线伤害事故；
3、工期目标
严格执行合同中约定的工期要求，尽量合理提前。土建工程局部完工具备安装施工条件后立即进场施工，确保安装工程按商务招标文件要求工期完工。

五、工程目标保证措施
5.1、质量控制措施
5.1.1 严格各工序的质量检验；
5.1.2 编制各种工序施工作业指导书，严格执行；
5.1.3 加强过程管理；部件和组装件应当检查，以防止损坏，仅当部件和组装件完全满足质量要求时，才能转入下一道工序；
5.1.4 安装总包单位将保证所购买的材料、零部件符合业主的要求。材料、部件和组装件要进行严格的检验，建立适用于本工程的检验程序，以保证不合格材料、原部件可及时被识别，确保该批材料、零部件符合要求方可用于下一道工序。材料易于确认、分隔和分放，以防止安装时误用；
5.1.5 所有收到的材料随带各自的材料试验证明，并交由发包方或其代理人检验其尺寸、材料标准、质量、机械性能等，这些试验证书须由认可的检验机构批准核查；
5.1.6 所有与规定不相符合的材料应作不合格材料处理并分割放置。
5.1.7 安装总包单位应按照业主要求的规格和可适用的规则包括收货标准，制定检测标准，并分发至各施工工段，制订标准时应指定检测的项目；
5.1.8 项目质量负责人应复验关键的记录和其他有关检验记录以及材料证明的记录，并检验合同说明的与同类部门认可和认证过的所有质量要求。
5.1.9工程监理认为已完成的工作，材料或工艺中的某一部分不能满足要求,工程监理认为与确认的样品或试验不一致，与已经施工的部分不匹配，或会影响或损坏以后部分的工作，都将认为不合格；
5.1.10不合格材料的构件和产品应完全按本部分的措施正确地验证，隔离和弃用。应撤掉并从现场移走，采用代换或按照认可过的方式进行处理；
5.2、安全、健康与环境保护措施
5.2.1 安全生产管理体系
由于本工程交叉作业多，施工面积大，施工难度大，安全生产尤为重要，为了有条不紊的组织安全生产，必须组织所有施工人员学习和掌握安全操作规程和有关生产、文明施工条例，成立以项目部为首的安全生产小组，按施工区域分别确定专职安全员，各生产班组设兼职安全员，建立一整套的安全管理体系。
5.2.2 安全保证措施
5.2.2.1安装总包单位安全健康管理应遵守贯彻《中华人民共和国安全生产法》、消防法等国家和行业的法律法规，不得违反。安装总包单位必须采取一切必要措施和手段强化施工安全健康文明管理，提高安全健康与文明施工水平，确定严格的安全施工秩序以保证施工人员在施工中的安全与健康。施工单位必须贯彻执行国家“安全第一、预防为主“和项目法人“安全为天”的方针，及项目法人有关安全文明施工规定及各自行业安全工作规程。施工监理和项目法人对本工程安全文明施工管理实施全面监督、考核。
随时注意气象部门的预报，做好防雨、防坍塌、防暑降温等季节性气候变化的相应措施，以保证施工人员的人身安全和施工机械、设备的安全。
施工单位必须按规定参加由施工监理和项目法人组织的各种安全活动和召开的安全会议。
施工单位所有安全设施、施工机具设备和高空作业的设备均应符合国家或行业安全技术标准并应定期检查，并有安全员的签字记录；特种设备（电梯、升降机、起重机械、厂内机动车辆、防爆电气设备等）应取得当地主管部门颁发的许可使用证件方可使用。
施工单位特殊工种（电工、电梯工、起重工、焊工、车驾驶员等）要经专业培训，并持有主管部门颁发的合格证上岗。
5.2.2.2 所有安全设施按规定统一设置，并经有关部门验收，其它人不利随便拆动。因工作需要必须拆动时，要经过有关人员允许。事后要及时恢复，安全员要认真检查。
5.2.2.3 起重指挥要果断，指令要简单、明确。按“十不吊”操作规程认真执行。
5.2.2.4 参加业主、监理等单位组织的安全监督检查活动，服从有关安全规定，团结一致把工地的安全工作搞好。
5.2.3 防火安全措施
5.2.3.1 施工现场应配备足够的消防器材，指定专人维护、管理、定期更新，保证完整好用。
5.2.3.2 施工现场面的焊、割作业必须符合防火要求，严格执行“十不烧”规定。
5.2.3.3 严格执行动火审批制度，并要采取有效的安全监护和隔离措施。
5.2.3.4双方另行签订的本工程安全协议是本合同的有效组成部分，双方应共同遵守。
5.2.3.5 施工单位应将“安全措施补偿费”、“施工机械、设备及工程保险费”和“人身保险费”专款专用，及时实施。
5.2.4 环境保护管理
5.2.4.1 安装总包单位应熟悉和遵守《中华人民共和国环境保护法》，并切实执行技术规范中有关环境保护方面的要求和规定。安装总包单位应遵守《中华人民共和国环境噪声污染防治法》、《中华人民共和国固体废物污染防治法》、《中华人民共和国大气污染防治法》、《工业企业噪声卫生标准》、《大气污染综合排放标准》、《污水综合排放标准》、《等法律、法规及规定，采取切实可行的防止噪声、固体废物、大气污染的措施。
5.2.4.2 承包方应严格按照总平面布置图进行施工平面管理，明确责任区负责人及安监负责人，各责任区的平面管理应服从总平面图的要求和规划，并履行报批手续。
5.2.4.3 施工单位进入责任区内施工，必须服从责任区单位的管理，并办理进出场手续，经责任区单位签字同意后方可施工。
5.2.4.4 施工总平面管理应符合安全文明施工要求，做到场地安排紧凑合理，符合工艺流程。方便施工及减少二次搬运，符合防火、防风、防洪要求。
5.2.4.5 施工单位应将“安全措施补偿费”、“施工机械、设备及工程保险费”和“人身保险费”专款专用，及时实施。承包方在工程开工前应进行危险源和环境因素的辨识和评价，形成不可容许和重要环境因素清单，并制定相应的控制措施。施工过程中应每季度进行一次辨识和评价工作。经辨识评价形成的不可容许和重要环境因素清单应及时的上报安全监理工程师和业主安全主管。
5.2.5 文明施工管理：
5.2.5.1 承包方各功能区域实施模块化封闭式管理，采用钢丝网架围栏进行隔离、封闭。并且每隔3-5段设置宣传、提示警句。区域照明充足，保卫人员上岗执勤。
5.2.5.2 承包方施工临时设施（卷杨机棚、升降机操作棚、现场工棚、喷砂棚等）禁止采用脚手管搭设，应规范采用型钢。
5.2.5.3 承包方施工电缆敷设后应设置警示桩（尺寸150×150×800），并且统一标准。
5.2.5.4 承包方的施工现场按照定置化管理，对施工机具、材料、设备、等摆放，实行定置化、标识化，确保道路及通道的畅通。施工过程产生的建筑垃圾、落地灰、废材料随干随清运送到指定地点分类处理和5S管理。
5.2.5.5 承包方负责本责任区道路洒水、清扫全部工作（洒水车配制国家标准）。
5.2.5.6 承包方应在项目法人的指导下，设置施工现场 “五牌两图”（5000×8000）及不可容许风险和重要环境因素控制牌、区域责任牌和机具、材料、消防设施摆放定置图及各种标识。（尺寸策划图集确定）宣传牌尺寸自定并统一。
5.2.6 施工用电管理：
5.2.6.1 承包方的临时用电应按规定编制用电组织设计或制定安全用电和电气防火措施，履行“编、审、批”程序后实施。临时用电工程必须经编制、审核、批准部门和使用单位共同验收，合格后方可投入使用。电焊机采用集装箱式摆放、一次线的长度不得大于3米，二次线全部使用防水橡胶线，接地线不得使用铝质硬线，所有接线必须使用接线鼻子，防止由于过热导致的火灾事故发生。
5.2.6.2 承包方临时用电必须采用三相五线制，三级配电二级保护。配电箱采用统一标准制作并设置防火板，经检测合格且装置完好、标识统一，符合安全技术规范要求《施工现场临时用电安全技术规范》（JGJ46）。施工中，应保证配电箱、开关箱的数量且定置放置，并绘制布置图。所有施工用电均实行“一机、一闸、一保护”。所有电气设备都必须有接地或接零措施，并符合规范要求。施工现场严禁使用普通接线板替代便携式电源箱或卷线轴。施工普通照明严禁使用老式没有接线端防护的碘钨灯，应使用有防雨罩和接线端保护的照明灯具。（三种灯塔采用组合式）
5.2.7 安全设施管理：
5.2.7.1 承包方现场安全设施应设置齐全，其设置应符合规定要求。危险作业场所除设置安全围栏外还需悬挂醒目的警示标志。现场严禁使用彩旗作为临时警戒线。
5.2.7.2 承包方施工过程不准随意在设备、结构、墙板、楼道上开孔或焊接临时结构，必要时需办理手续后方可实施。
5.2.7.3 承包方施工区城沟道、孔洞、平台、扶梯要有可靠的永久性或临时盖板、档脚板或栏杆，设明显标志和安全警告牌。
5.2.7.4 承包方施工现场应配备充足的消防设施，消防设施应有防雨、防晒、防冻措施，并定期进行检查。
5.2.7.5 承包方施工现场应设置标准化警卫室和吸烟室，禁止流动吸烟。
5.3 工期保证措施
5.3.1 安装施工方需组建强有力的领导班子和技术力量，配备足够的专业设备和后勤支持，确保满足工程进度。
5.3.2 推行项目管理制、组织有利的指挥系统，进行合理施工部署，统筹施工流程，编制确实可行的施工方案、制作工艺、技术措施，通过网络计划进行同步有序优化施工、控制、协调各种生产要素。
5.3.3 运用网络计划管理技术，实行周计划、月计划，与业主进行定期协调例会，并用前峰法检验工程进度，及时处理和协调生产中出现的矛盾，提高网络节点正点率。
5.3.4 来料检尺、检验取样工作及时进行，以利于配料工作的正常快速开展，一般不超过12小时。
5.3.5 根据来料情况，进行合理配料，使原材料最大限度的提前投入生产，保证配料、发料、领料工作不超过36小时。
5.3.6 根据工艺要求，制定切实可行的施工顺序和工艺，交叉作业。合理安排施工，最大限度的减少窝工现象。
5.3.7 充分利用数控切割机，型钢矫正机，自动焊机等设备，提高机械化作业水平，加快施工进度，保证各环节进度扣网。
5.3.8 根据网络计划，提前作好车辆安排工作保证构件的及时发运。对现场急需的构件，保证按时运抵安装工地。
六、安装工程通用条款
6.1 编制依据
本工程机械设备安装及施工应按照下列规范标准及有关文件进行施工管理。
有关规范标准
建筑设计防火规范 GB50016-2006
工业金属管道设计规范 GB50316-2000
设备及管道保温设计规定 GBJ524-91
工业设备及管道绝热工程设计规定 GB50264-1997
工业金属管道设计规范 GB50316-2000
工艺系统工程设计技术规定 HG20570-1997
钢制管法兰、垫片、紧固件(欧洲体系) HG20592~20614-97
管道用钢制插板、垫板、8字板 HG21547-93
紧固件国家标准汇编(一)，(二）
鞍式支座 JB/T4712-92
管架标准图 HG/T21629-99
输送流体用无缝钢管 GB/T8163-1999
低压流体输送用焊接钢管 GB/T3091-2008
低压流体输送管道用螺旋缝埋弧焊钢管 SY/T5037-2000
钢制对焊无缝管件 GB/T12459-2005
钢板制对焊管件 GB/T13401-2005
扁钢 GB/T704-88
工字钢 GB/T706-88
槽钢 GB/T707-88
等边角钢 GB/T9787-88
圆钢 GB/T905-94
工业设备、管道防腐蚀工程施工及验收规范 HGJ229-91
工业设备及管道绝热工程设计规范 GB50264-97
压缩机、风机、泵安装工程施工及验收规范 GB50275-98
工业金属管道工程施工及验收规范 GB50235-97
现场设备 、工业管道焊接工程施工及验收规范 GB50236-98 耐油石棉橡胶板 GB/T539-95
原劳动部（劳部发[1996]140号）《压力管道安全管理与监察规定》
国务院[2003]373号文《特种设备安全监察条例》
国家质量监督检验检疫总局颁发的（国质检锅[2002]235号）《压力容器压力管道设计单位资格许可与管理规则》
施工及验收规范
现场设备、工业管道焊接工程施工及验收规范 GB50236-98
压缩机、风机、泵安装工程施工及验收规范 GB50275-98
工业金属管道工程施工及验收规范 GB50235-97
工业设备、管道防腐蚀工程施工及验收规范 HGJ229-91
钢结构工程施工及验收规范 GB50205-95
钢结构工程制作和安装工程施工及验收规范 YB9254-95
钢结构高强度螺栓连接的设计施工及验收规程 JGJ82-91
机械设备安装工程施工及验收通用规范 GB50231-98
钢结构工程施工及验收规范 GB50205-95
工业管道工程施工及验收规范 GB50235-97
电气安装工程爆炸和火灾危险环境电气装置施工及验收规范 GB5627-96
电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GBJ148-90
电气装置安装工程电缆线路施工及验收规范 GB50168-92
电气装置安装工程盘、柜及二次回路结线施工及验收规范 GB50171-92
工业自动化仪表工程施工及验收规范 GBJ93-86
钢制焊接常压容器 JB/T4735-1997
凸面板式平焊钢制管法兰 JB/T81-1994
对焊钢制法兰 JB/T82.1～4-1994
钢制管法兰盖 JB/T86.1～2-1994
管法兰用石棉橡胶垫板 JB/T87-1994
钢制法兰、垫片、紧固件 HG20592～20635-97
工业设备、管道防腐蚀工程施工及验收规范 HGJ229-91
输送流体用无缝钢管 GB/T8163-1999
金属波纹管膨胀节通用技术条件 GB/T12777-1999
工业设备及管道绝热工程施工及验收规范 GBJ126-89
工业金属管道工程施工及验收规范 GB50235-97
现场设备、工业管道焊接工程施工及验收规范 GB50236-98
射线探伤 GB236-82
钢结构 GB205-83
管道系统强度与严密性试验 GBJ235-82
立式圆筒形钢制焊接贮罐施工及验收规范 GBJ128-90
钢熔化焊对接接头射线照相和质量分级 GB3323-87
起重设备安装工程施工及验收规范 GB50278-98
钢结构、管道涂装技术规程 YB/T9256-96
起重机试验规范和程序 GB5905-86
通用阀门压力试验 GB/T13927-92
连续运输设备安装工程施工及验收规范 GB50270-98
压缩机、风机、泵安装工程施工及验收规范 GB50275-98
6.2 施工技术要求
6.2.1管道铺设、管道处理、管道安装技术细则见附件1
6.2.2设备安装及零部件装配技术要求见附件2
6.2.3电气安装管理要求及技术规范见附件3
6.2.4控制系统安装技术规范与要求见附件4
6.2.5暖通系统安装技术规范与要求见附件5
6.2.6工业电视及周界报警系统安装技术规范与要求见附件6
6.3 施工管理原则
6.3.1确保质量的原则
根据招标文件中规定的要求及各类设备安装技术要求达到的质量进行施工，保证工程达到优质工程，并在此基础之上配备施工队伍、机械设备、劳动力以及材料等。监理工程师有权随时向施工单位发出为满足本工程的正确实施和完成及其缺陷修复所需的补充图纸和有关指示，施工单位应予执行，并受其约束。
6.3.2确保工期的原则
根据招标文件要求的工期编制工程的施工计划，并在确保质量的前提下，合理的安排施工队伍、机械设备以及劳动力。
施工单位的实际工程进度应在工程进度管理计划规定的最迟开竣工日期之内。若施工单位的实际工程进度处在工程进度管理计划规定的最迟开竣工日期之外时,由于施工单位的原因使进度拖后，监理工程师有权认为本工程的进度过慢,并通知施工单位应采取必要措施,以便加快工程进度,确保工程能在预定的工期内竣工。施工单位无权要求为了采取这些措施而支付任何附加费用。
如果施工单位在接到监理工程师通知后的7天内,未能采取加快工程进度的措施,致使实际工程进度进一步滞后,或施工单位虽采取了一些措施,仍无法按交工期交工时,监理工程师应立即通知项目法人,并抄送施工单位。项目法人在向施工单位发出书面警告通知7天后,项目法人可终止对施工单位的雇用,也可将本工程中的一部分工作给其它施工单位完成。在不解除本合同规定的施工单位责任和义务的同时,施工单位应承担因此所增加的一切费用。
施工单位应充分考虑由于大风、大雨等气象、气候条件影响而不能正常施工的风险。如非项目法人方原因而使工期误期，不应向项目法人方赔偿费用。由于施工单位进度管理及进度控制措施不力造成对工程进度的影响由施工单位负责，由此发生的费用与延误工期的责任由施工单位承担。
6.3.3优化施工的原则
严格按照业主招标文件的要求，结合本工程的实际情况，优化施工方案。积极推进技术与管理的创新，在确保工程质量，按期完工的情况下优化施工，抓好标准化管理，做到能够统筹安排施工人员及施工进度的要求。
6.3.4安全施工的原则
安全施工是整个工程的关键，在施工过程中要严把施工安全关，保证施工人员的生命安全，做到安全文明施工。
6.3.5因地制宜的原则
根据季节特点，从实际出发，采取相应的施工措施，合理组织施工，优化施工队伍的配制。同时要兼顾环境保护，防止施工过程中对环境生产影响。
6.3.6 设备调试原则
设备调试计划安排根据合同规定的日期进行，调试应分阶段进行，其基本为空车试
