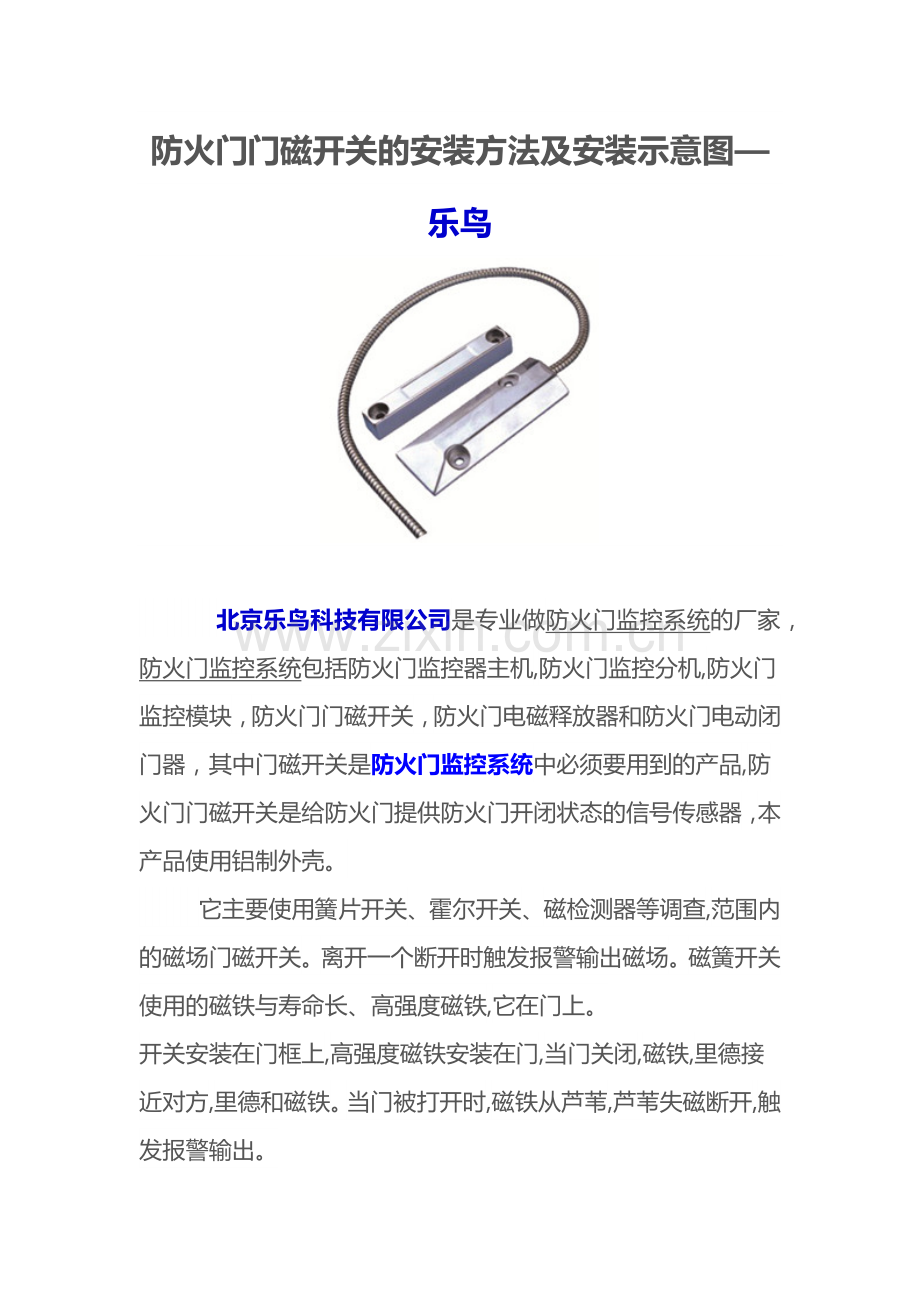

防火门门磁开关的安装方法及安装示意图—乐鸟

           北京乐鸟科技有限公司是专业做防火门监控系统的厂家，防火门监控系统包括防火门监控器主机,防火门监控分机,防火门监控模块，防火门门磁开关，防火门电磁释放器和防火门电动闭门器，其中门磁开关是防火门监控系统中必须要用到的产品,防火门门磁开关是给防火门提供防火门开闭状态的信号传感器，本产品使用铝制外壳。
        它主要使用簧片开关、霍尔开关、磁检测器等调查,范围内的磁场门磁开关。离开一个断开时触发报警输出磁场。磁簧开关使用的磁铁与寿命长、高强度磁铁,它在门上。
开关安装在门框上,高强度磁铁安装在门,当门关闭,磁铁,里德接近对方,里德和磁铁。当门被打开时,磁铁从芦苇,芦苇失磁断开,触发报警输出。

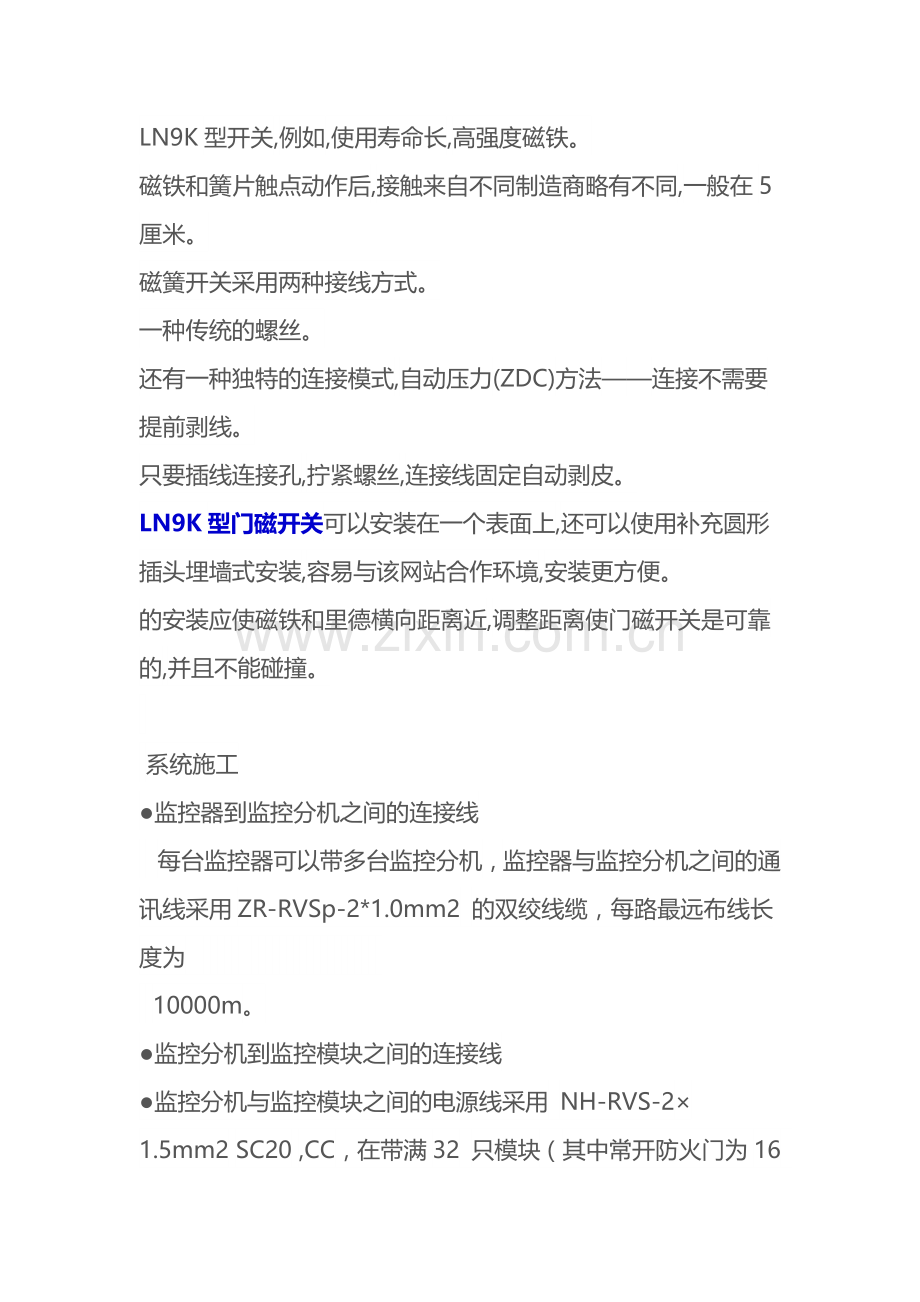

LN9K型开关,例如,使用寿命长,高强度磁铁。
磁铁和簧片触点动作后,接触来自不同制造商略有不同,一般在5厘米。
磁簧开关采用两种接线方式。
一种传统的螺丝。
还有一种独特的连接模式,自动压力(ZDC)方法——连接不需要提前剥线。
只要插线连接孔,拧紧螺丝,连接线固定自动剥皮。
LN9K型门磁开关可以安装在一个表面上,还可以使用补充圆形插头埋墙式安装,容易与该网站合作环境,安装更方便。
的安装应使磁铁和里德横向距离近,调整距离使门磁开关是可靠的,并且不能碰撞。

 系统施工
●监控器到监控分机之间的连接线
  每台监控器可以带多台监控分机，监控器与监控分机之间的通讯线采用ZR-RVSp-2*1.0mm2 的双绞线缆，每路最远布线长度为
  10000m。
●监控分机到监控模块之间的连接线
●监控分机与监控模块之间的电源线采用 NH-RVS-2×1.5mm2 SC20 ,CC，在带满32 只模块（其中常开防火门为16 个）的情况下，
  最远布线长度为500m，基本原则：最末端常开防火门的电源电压不低于18V。
●监控分机与监控模块之间通讯线采用 ZR-RVSp-2×1.0mm2 SC20 ,CC，在带满32 只监控模块的情况下，最远布线长度为
  1000m，布线方式为手拉手, 不允许出现节点、分支。
●监控模块到联动闭门器、电磁释放器、门磁开关、手动闭门按钮的连接线
●采用 NH-RVS-2×1.0 SC15，WC，长度不超过5m, 导线应用不同颜色加以区分，并且标明编号。
●穿管保护要求
●系统的电源线、信号线可以共管铺设，请根据实际工程情况合理布线。但本系统电源线及信号线不能与工程现场其他任何强电线
  路共管铺设。
防火门安装图例
