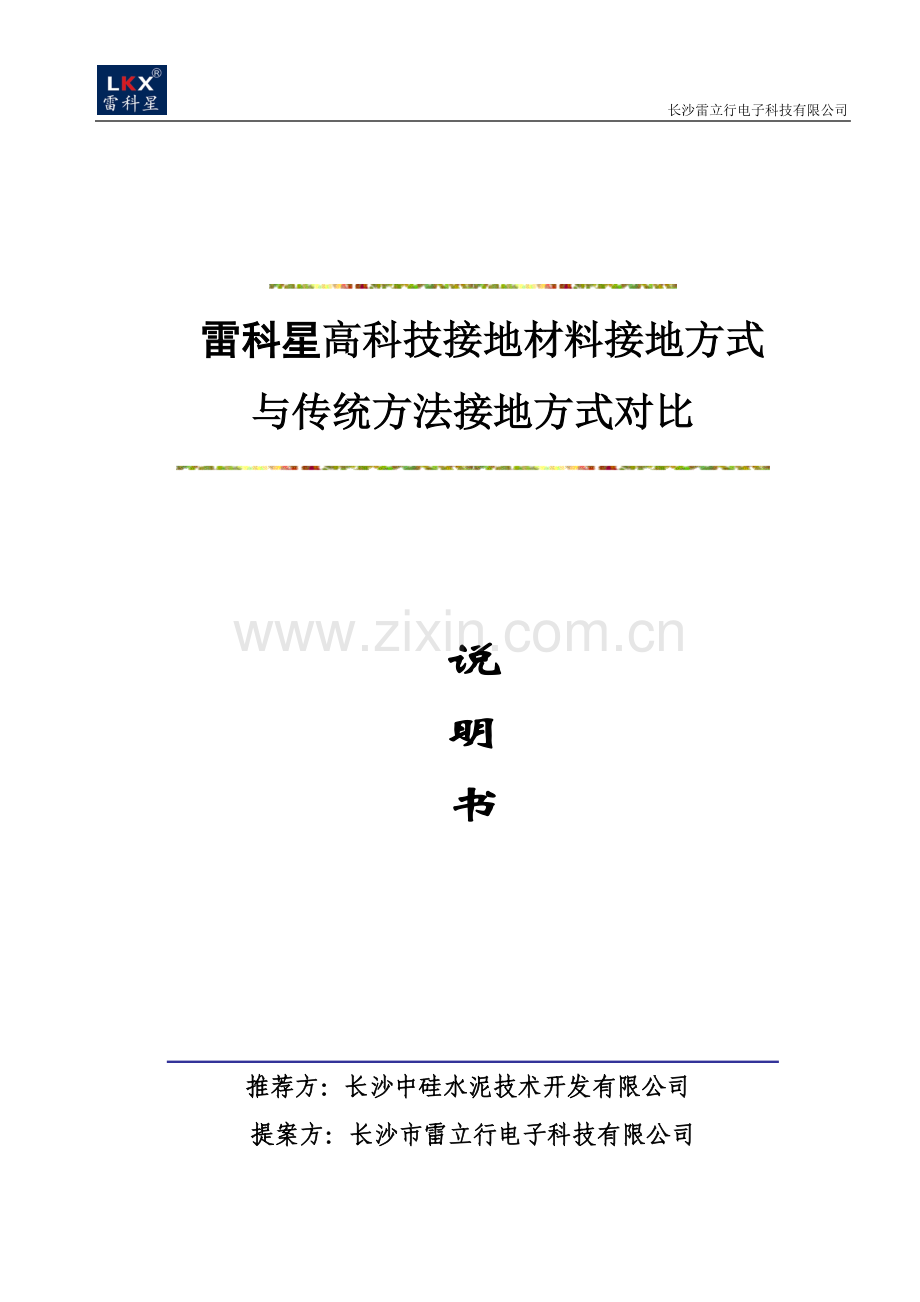

长沙雷立行电子科技有限公司

雷科星高科技接地材料接地方式
与传统方法接地方式对比

说
明
书

推荐方：长沙中硅水泥技术开发有限公司
提案方：长沙市雷立行电子科技有限公司

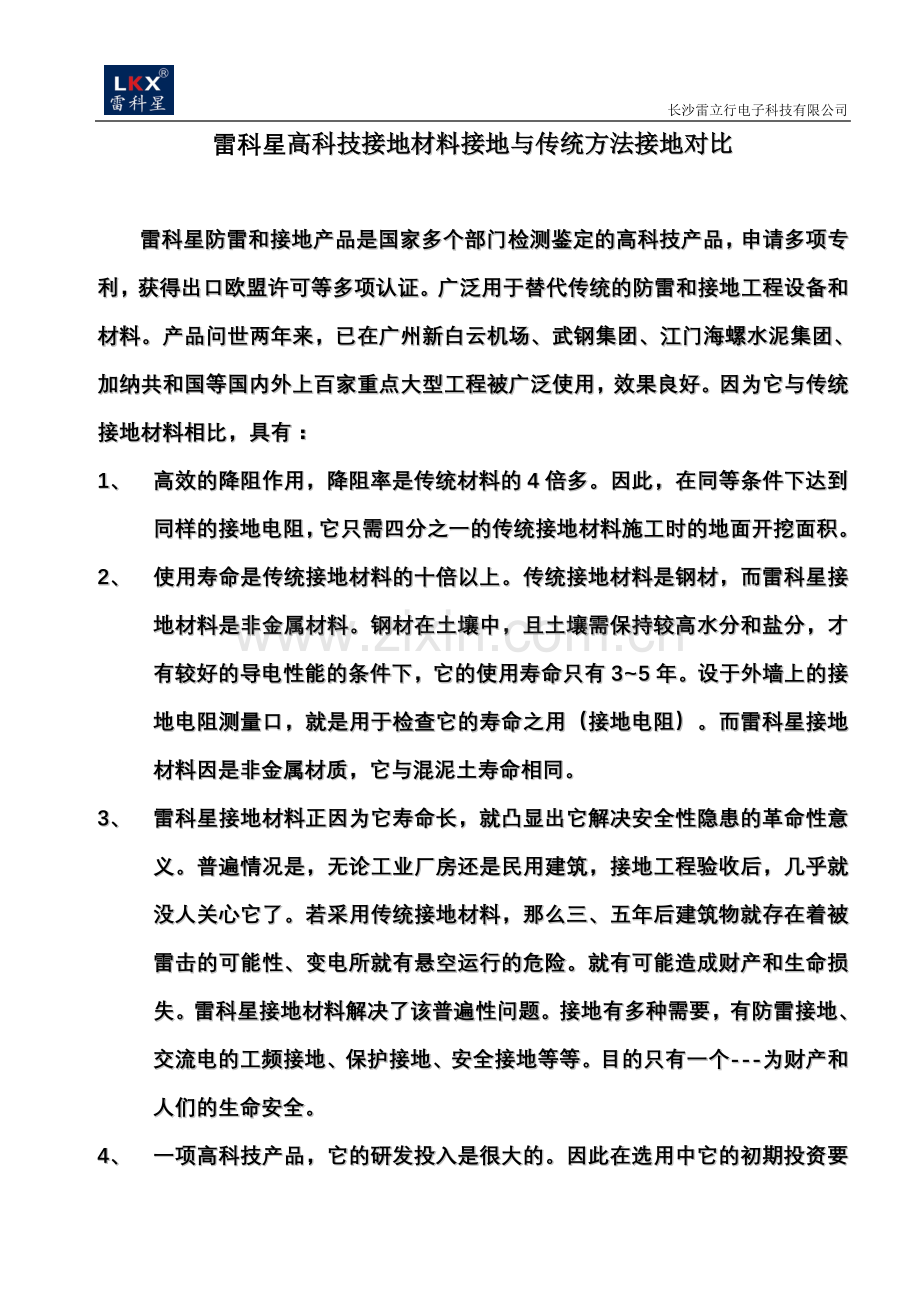

雷科星高科技接地材料接地与传统方法接地对比

雷科星防雷和接地产品是国家多个部门检测鉴定的高科技产品，申请多项专利，获得出口欧盟许可等多项认证。广泛用于替代传统的防雷和接地工程设备和材料。产品问世两年来，已在广州新白云机场、武钢集团、江门海螺水泥集团、加纳共和国等国内外上百家重点大型工程被广泛使用，效果良好。因为它与传统接地材料相比，具有：
1、 高效的降阻作用，降阻率是传统材料的4倍多。因此，在同等条件下达到同样的接地电阻，它只需四分之一的传统接地材料施工时的地面开挖面积。
2、 使用寿命是传统接地材料的十倍以上。传统接地材料是钢材，而雷科星接地材料是非金属材料。钢材在土壤中，且土壤需保持较高水分和盐分，才有较好的导电性能的条件下，它的使用寿命只有3~5年。设于外墙上的接地电阻测量口，就是用于检查它的寿命之用（接地电阻）。而雷科星接地材料因是非金属材质，它与混泥土寿命相同。
3、 雷科星接地材料正因为它寿命长，就凸显出它解决安全性隐患的革命性意义。普遍情况是，无论工业厂房还是民用建筑，接地工程验收后，几乎就没人关心它了。若采用传统接地材料，那么三、五年后建筑物就存在着被雷击的可能性、变电所就有悬空运行的危险。就有可能造成财产和生命损失。雷科星接地材料解决了该普遍性问题。接地有多种需要，有防雷接地、交流电的工频接地、保护接地、安全接地等等。目的只有一个---为财产和人们的生命安全。
4、 一项高科技产品，它的研发投入是很大的。因此在选用中它的初期投资要比传统方法大得多，但是从长期运行中的免维护、更换，施工地面开挖量、尤其是它带来安全性等进行综合比较，无疑它的性价是很高的。
5、 传统接地方法一般是用2.5米长的5#角钢打入0.8米地下，然后用40x4的扁钢将角钢顶端联接起来，打多少条角钢，可按接地电阻要求，然后根据土壤电阻率计算出来。例如接地电阻要求为4欧姆，当土壤电阻率是1000欧姆.米时，需要开挖一条宽0.8、深0.8米，长400米的沟，或者要直径为150米闭合环路。每隔5米打一根根镀锌角钢，共要80根。而雷科星接地材料的施工，同样规格的沟，只需32米长，若再辅加雷科星电解离子接地极，沟的长度会更短。
6、 有关产品的认证和详细资料，请参阅附送的资料。

长沙雷立行电子科技有限公司
二〇〇九年十二月九日

鹿寨金利水泥厂扩改接地

技
术
方
案

推荐方：长沙中硅水泥技术开发有限公司
提案方：长沙市雷立行电子科技有限公司

目 录

一、公司简介 3
二、设计依据 15
三、防雷接地原理 15
四、雷立行公司新型降阻材料接地方案 16
五、传统接地方案 19
六、两种方案性价比分析 20

第一部分 公 司 简 介
长沙雷立行电子科技有限公司是一家高科技企业，公司致力于防雷产品的销售和防雷工程的设计、施工。在防雷领域，雷立行公司生产的雷科星品牌防雷器是开拓者，是技术前沿的先行者，我们拥有一批从事防雷工作多年的资深专家，也有一批年富力强的新一代高科技人才，我们有扎实的理论功底和丰富的实践经验，以不断学习、不断充实完善自己和精益求精、开拓进取的敬业精神为发展的原动力。公司已取得如下认证：

中国驰名商标：

雷科星商标注册：

通过ISO认证：

通过CE认证（出口欧盟认证）：

产品环保ROHS认证：

产品出口欧盟CE认证

产品保险

第二部分 专利证书

第三部分 公司部分工程业绩

工程业绩：（部分）
中国移动湖南分公司 加纳共和国
广东江门海螺水泥有限公司 香港加加酱油
广西省桂林市通信设备公司 湖南省国家安全局
三一重工 山西省广播电视局
华泰重工集团 福建南平通信电源厂
衡阳亚新科（中美）股份公司 武汉钢铁厂
长沙5712飞机工业有限公司 广铁集团长沙车辆段
贵州省气象局 福建省气象局
福建民爆化工股份有限公司 中国东方航空股份有限公司
浙江省温州市气象局 洛阳市71781部队
贵州省瓮安煤矿 湖北省微波局
云南省气象局技术装备中心 广州普天通信设备有限公司
广西兴安县邮电局 广西来宾市邮电局
广州白云机场 湖南省湘潭国税系统
河北定州电视台 山东鲁花集团有限公司
株洲电力机车厂 国防科技大学
湖南省建设银行 华南理工大学计算机研究所

第四部分 新型材料接地技术方案
1．接地地网制作方案
采用接地模块、电解离子接地极，在机房所在变电所附近空地处制作一个阻值不大于1Ω的接地地网。
设计接地装置的垂直接地体用LKX-JDM/F型接地模块、LKX-LJD-50/2000型电解离子接地极，垂直接地体之间间隔为3000mm，水平接地体用≧4×40mm的热镀锌扁钢，水平接地体与垂直接地体须焊接牢固。
电解离子接地极采用专用工具打2500mm深孔，将接地极放入孔中，将填充料填充好；垂直接地体按接地装置剖面布置图开坑，挖深1000mm，宽400mm，桩基处开挖长、宽各800mm，然后垂直打入地下，使接地电极的顶部高出地面100mm，然后用水平接地体焊接连通。
水平接地体应钝角弯曲引上地面上300mm，然后与引下线焊接，引下线为φ10mm的热镀锌圆钢。
接地体在焊接时，扁钢搭接长度为宽度2倍，并应焊接3个棱边，圆钢与扁钢焊接处的搭接长度不应小于100mm。
接地体的焊接点或无镀锌部分，均应做防腐处理，涂沥青油或防锈漆防腐。
接地体安装完成后，逐层回填泥土，在接地体周围不得填入砖石、焦渣、垃圾之类的杂物，并保证接地体阻值不大于1Ω。
2．电解离子接地极介绍
LKX-LJD离子接地极是我公司获得专利高科技产品，采用世界上最先进电解接地系统技术和本公司的专利技术而成，该技术及产品能在任何土壤条件下向地表纵深方向降低土壤接地电阻率，从而达到良好的接地效果，使用本产品将最大限度地降低接地电阻值。LKX-LJD离子接地极长3m, 共有12个呼吸排泄孔。铜管内填充无毒化合物晶体，埋于地下后，呼吸孔吸收土壤中的水份，使电解地极中的化学晶体变为电解溶液，从该孔排出，这些溶液在特殊回填土的吸取作用下，均匀的流入土壤，在土壤中形成了成片导电良好的电解离子土壤。特别是在石头上，土壤少的地区，电解液可向石山纵深方向渗透，使原来导电率极差的高山地质结构。形成了一个良好的电解质均压等电位导电通道，大大的降低原土壤中的接地土壤电阻率，最大程度地减少了接地极与周围土壤的电阻率。LKX-LJD离子接地极具有接地电阻随时间增长而阻值降低的特点，效果明显，施工简单，占地面积少，有效期长达几十年以上。
为使接地装置的接地电阻长期处于一种稳定、低阻的良好状态。结合我公司多年使用LKX-LJD离子接地极的经验和长期的实验参数，以及本厂区的实际情况及土壤、环境等情况，接地电阻降到标准要求以下，我公司结合设计采用LKX-LJD离子接地极与接地模块等配合使用。
3．接地模块介绍
雷科星接地模块是我公司获得专利高科技产品，内含稳定的导电成份、金属钝化防腐剂、保水剂等。将它埋设于地下，能与土壤紧密接触，扩大散流截面积、在地下形成一个电阻率变化平缓的低电阻区域，使整个地网接地电阻显著降低。本模块采用性能稳定的非金属导体材料作为模块的导电介质，其导电性不受季节影响。能吸湿保湿，能保持与土壤有效接触，接地电阻低。在高土壤电阻率地区，能有效降低地网接地电阻。耐大工频和冲击电流冲击，电阻稳定。耐腐蚀、无毒，使用长达30年、安装简便。能经受-40度的低温，北方高寒地区同样适用。
3．接地地网安装示意图
剖面图
室外地面
3000
3000
1500
>500
4*40扁钢
LKX-JDM/F
5*50*50*1500角钢
LKX-LJD-50/2000
平面图

第五部分 传统接地降阻方法
1　更换土壤
　　这种方法是采用电阻率较低的土壤（如：粘土、黑土及砂质粘土等）替换原有电阻率较高的土壤，置换范围在接地体周围0.5m以内和接地体的1/3处。但这种取土置换方法对人力和工时耗费都较大。
2　人工处理土壤（对土壤进行化学处理）
在接地体周围土壤中加入化学物，如食盐、木炭、炉灰、氮肥渣、电石渣、石灰等，提高接地体周围土壤的导电性。采用食盐，对于不同的土壤其效果也不同，如砂质粘土用食盐处理后，土壤电阻率可减小1/3～1/2，砂土的电阻率减小3/5～3/4，砂的电阻率减小7/9～7/8；对于多岩土壤，用1%食盐溶液浸渍后，其导电率可增加70%。这种方法虽然工程造价较低且效果明显，但土壤经人工处理后，会降低接地的热稳定性、加速接地体的腐蚀、减少接地体的使用年限。因此，一般来说，是在万不得以的条件下才建议采用。
3　深埋角钢，用扁钢连接
当地下深处的土壤或水的电阻率较低时，可采取深埋接地极来降低接地电阻值。这种方法对含砂土壤最有效果。据有关资料记载，在3m深处的土壤电阻系数为100%，4m深处为75%，5m深处为60%，6m深处为60%，6.5m深处为50%，9m深处为20%，这种方法可以不考虑土壤冻结和干枯所增加的电阻系数，但施工困难，土方量大，造价高，在岩石地带困难更大，极易腐蚀，后期维护成本高

第六部分 两种方案性价比分析

采用新型材料是降阻的最便捷方式。许多高土壤电阻率地区的变电所最终降阻成功，都得益于材料使用的正确。雷立行公司新型材料应用的原则充分考虑了在降阻的同时，考虑其防腐，这关系到地网的使用年限，如果材料防腐蚀能力差，不能达到设计年限，同样会因接地材料的失效而引起变电站运行事故。下表对我公司新型材料与传统土方接地材料的降阻效果、防腐蚀能力、成本作大概的比。
材料名称
降阻效果
单个成本
用量
工程量
使用寿命
后期维护
综合性价比
100（Ω.m）
500
（Ω.m）
1000
（Ω.m）
镀锌角钢，扁钢
（传统接地材料）
2500×50×50×5
38.37Ω
191.86
383.70
低
很大
破土面积大，人力费高，许多情况没有条件满足地面要求
3-5年
要常维护，不然造成生命和财产损失
低

LKX-JDM/F
600×400×5
（雷立行公司新型材料）
10.12
52.78
124.36
较高
大
破土面积小，人力费低
30年
不需要维护
较高
电解离子接地极
Ф50×2500
（雷立行公司新型材料）
2.14
10.32.
20.15
高
小
几乎不不需要破土，打孔即可，人力费极低
30-50年
不需要维护
高

结论：
通过上表可以看出，采用传统接地材料如角钢扁钢，虽然单位材料的价格便宜，但实际应用于整体项目时，由于其降阻效果差和使用年限低，一方面必须增加用量，同时扩大征地面积；另一方面腐蚀太快，中间维护和改造频繁，最终产生的费用很高，同时容易给变电所运行带来很大的安全隐患；而采用雷立行公司的新型降阻效果好的、防腐蚀能力强的接地材料，虽然单位材料的价格较高，同样在应用于整体项目时，由于其降阻效果好和使用年限长，一方面用量少，不需要大面积征地，另一方面抗腐蚀能力强，中间不需要维护和改造，最终成本反而很低，同时保证了地网的稳定性和可靠性。
