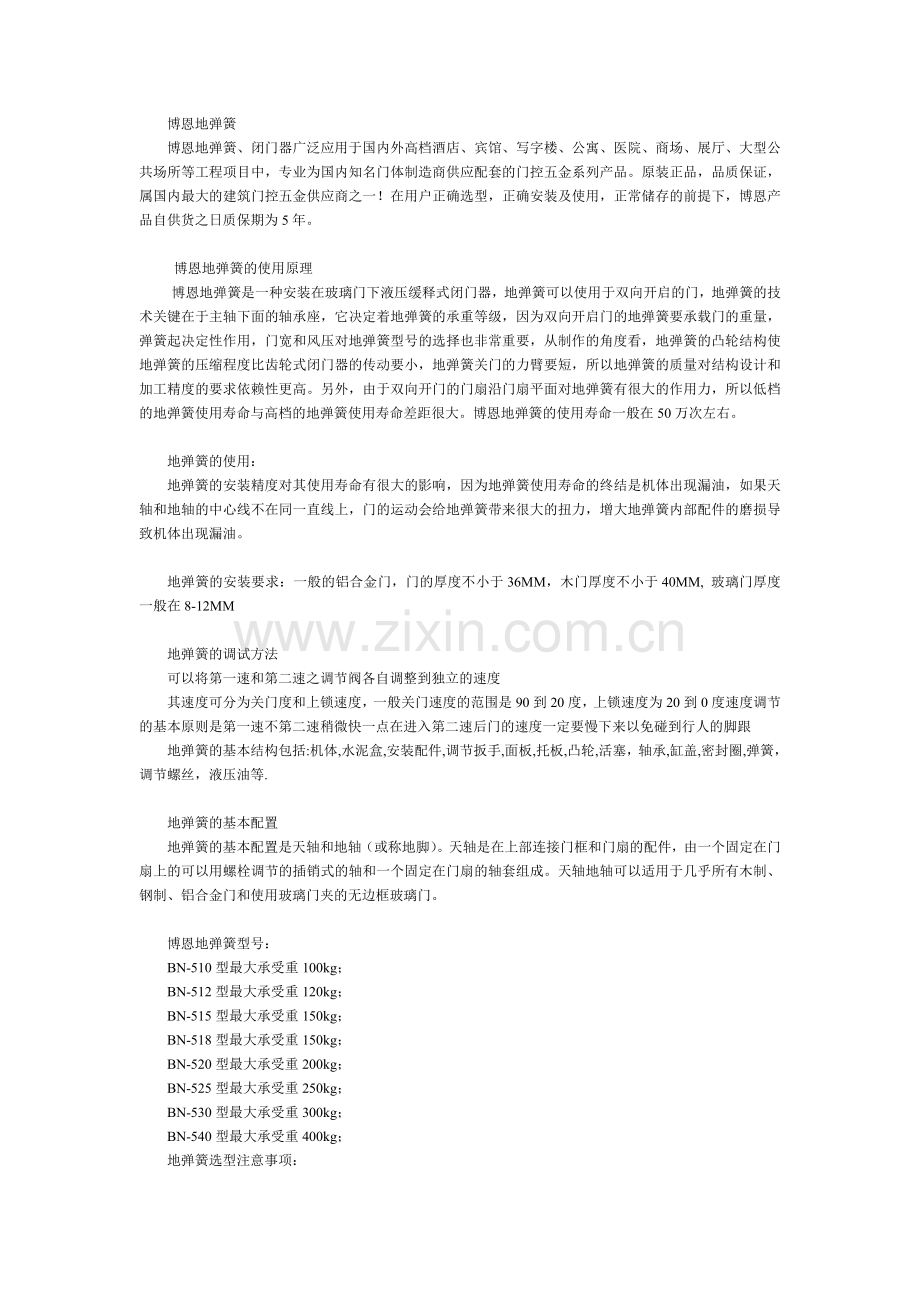

博恩地弹簧
博恩地弹簧、闭门器广泛应用于国内外高档酒店、宾馆、写字楼、公寓、医院、商场、展厅、大型公共场所等工程项目中，专业为国内知名门体制造商供应配套的门控五金系列产品。原装正品，品质保证，属国内最大的建筑门控五金供应商之一！在用户正确选型，正确安装及使用，正常储存的前提下，博恩产品自供货之日质保期为5年。

博恩地弹簧的使用原理
博恩地弹簧是一种安装在玻璃门下液压缓释式闭门器，地弹簧可以使用于双向开启的门，地弹簧的技术关键在于主轴下面的轴承座，它决定着地弹簧的承重等级，因为双向开启门的地弹簧要承载门的重量，弹簧起决定性作用，门宽和风压对地弹簧型号的选择也非常重要，从制作的角度看，地弹簧的凸轮结构使地弹簧的压缩程度比齿轮式闭门器的传动要小，地弹簧关门的力臂要短，所以地弹簧的质量对结构设计和加工精度的要求依赖性更高。另外，由于双向开门的门扇沿门扇平面对地弹簧有很大的作用力，所以低档的地弹簧使用寿命与高档的地弹簧使用寿命差距很大。博恩地弹簧的使用寿命一般在50万次左右。

地弹簧的使用：
地弹簧的安装精度对其使用寿命有很大的影响，因为地弹簧使用寿命的终结是机体出现漏油，如果天轴和地轴的中心线不在同一直线上，门的运动会给地弹簧带来很大的扭力，增大地弹簧内部配件的磨损导致机体出现漏油。

地弹簧的安装要求：一般的铝合金门，门的厚度不小于36MM，木门厚度不小于40MM, 玻璃门厚度一般在8-12MM

地弹簧的调试方法
可以将第一速和第二速之调节阀各自调整到独立的速度
其速度可分为关门度和上锁速度，一般关门速度的范围是90到20度，上锁速度为20到0度速度调节的基本原则是第一速不第二速稍微快一点在进入第二速后门的速度一定要慢下来以免碰到行人的脚跟
地弹簧的基本结构包括:机体,水泥盒,安装配件,调节扳手,面板,托板,凸轮,活塞，轴承,缸盖,密封圈,弹簧，调节螺丝，液压油等.

地弹簧的基本配置
地弹簧的基本配置是天轴和地轴（或称地脚）。天轴是在上部连接门框和门扇的配件，由一个固定在门扇上的可以用螺栓调节的插销式的轴和一个固定在门扇的轴套组成。天轴地轴可以适用于几乎所有木制、钢制、铝合金门和使用玻璃门夹的无边框玻璃门。

博恩地弹簧型号：
BN-510型最大承受重100kg；
BN-512型最大承受重120kg；
BN-515型最大承受重150kg；
BN-518型最大承受重150kg；
BN-520型最大承受重200kg；
BN-525型最大承受重250kg；
BN-530型最大承受重300kg；
BN-540型最大承受重400kg；
地弹簧选型注意事项：

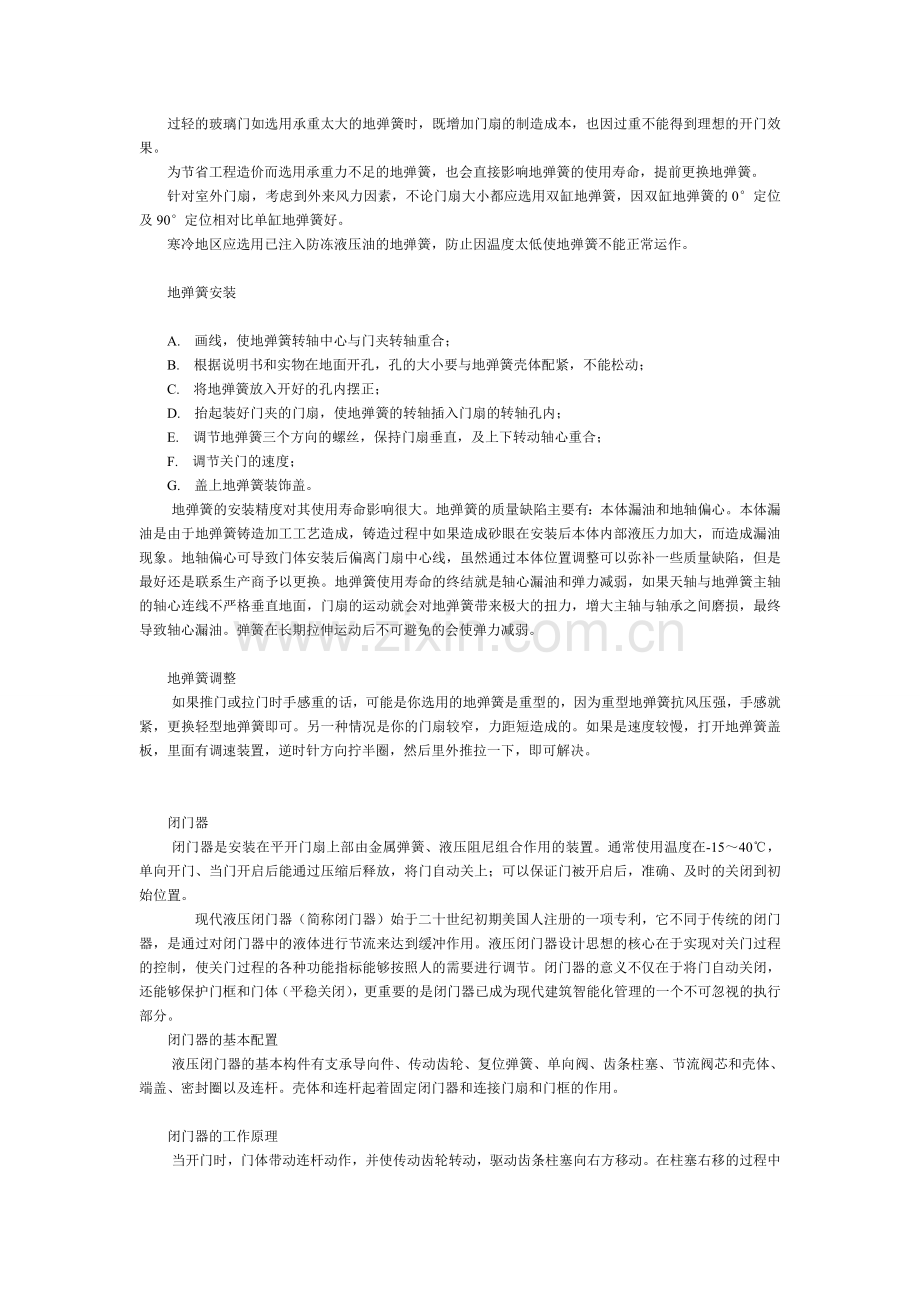

过轻的玻璃门如选用承重太大的地弹簧时，既增加门扇的制造成本，也因过重不能得到理想的开门效果。
为节省工程造价而选用承重力不足的地弹簧，也会直接影响地弹簧的使用寿命，提前更换地弹簧。
针对室外门扇，考虑到外来风力因素，不论门扇大小都应选用双缸地弹簧，因双缸地弹簧的0°定位及90°定位相对比单缸地弹簧好。
寒冷地区应选用已注入防冻液压油的地弹簧，防止因温度太低使地弹簧不能正常运作。

地弹簧安装

A. 画线，使地弹簧转轴中心与门夹转轴重合；
B. 根据说明书和实物在地面开孔，孔的大小要与地弹簧壳体配紧，不能松动；
C. 将地弹簧放入开好的孔内摆正；
D. 抬起装好门夹的门扇，使地弹簧的转轴插入门扇的转轴孔内；
E. 调节地弹簧三个方向的螺丝，保持门扇垂直，及上下转动轴心重合；
F. 调节关门的速度；
G. 盖上地弹簧装饰盖。
地弹簧的安装精度对其使用寿命影响很大。地弹簧的质量缺陷主要有：本体漏油和地轴偏心。本体漏油是由于地弹簧铸造加工工艺造成，铸造过程中如果造成砂眼在安装后本体内部液压力加大，而造成漏油现象。地轴偏心可导致门体安装后偏离门扇中心线，虽然通过本体位置调整可以弥补一些质量缺陷，但是最好还是联系生产商予以更换。地弹簧使用寿命的终结就是轴心漏油和弹力减弱，如果天轴与地弹簧主轴的轴心连线不严格垂直地面，门扇的运动就会对地弹簧带来极大的扭力，增大主轴与轴承之间磨损，最终导致轴心漏油。弹簧在长期拉伸运动后不可避免的会使弹力减弱。

地弹簧调整
如果推门或拉门时手感重的话，可能是你选用的地弹簧是重型的，因为重型地弹簧抗风压强，手感就紧，更换轻型地弹簧即可。另一种情况是你的门扇较窄，力距短造成的。如果是速度较慢，打开地弹簧盖板，里面有调速装置，逆时针方向拧半圈，然后里外推拉一下，即可解决。

闭门器
闭门器是安装在平开门扇上部由金属弹簧、液压阻尼组合作用的装置。通常使用温度在-15～40℃，单向开门、当门开启后能通过压缩后释放，将门自动关上；可以保证门被开启后，准确、及时的关闭到初始位置。
　　现代液压闭门器（简称闭门器）始于二十世纪初期美国人注册的一项专利，它不同于传统的闭门器，是通过对闭门器中的液体进行节流来达到缓冲作用。液压闭门器设计思想的核心在于实现对关门过程的控制，使关门过程的各种功能指标能够按照人的需要进行调节。闭门器的意义不仅在于将门自动关闭，还能够保护门框和门体（平稳关闭），更重要的是闭门器已成为现代建筑智能化管理的一个不可忽视的执行部分。
闭门器的基本配置
液压闭门器的基本构件有支承导向件、传动齿轮、复位弹簧、单向阀、齿条柱塞、节流阀芯和壳体、端盖、密封圈以及连杆。壳体和连杆起着固定闭门器和连接门扇和门框的作用。

闭门器的工作原理
当开门时，门体带动连杆动作，并使传动齿轮转动，驱动齿条柱塞向右方移动。在柱塞右移的过程中弹簧受到压缩，右腔中的液压油也受压。柱塞左侧的单向阀球体在油压的作用下开启，右腔内的液压油经单向阀流到左腔中。当开门过程完成后，由于弹簧在开启过程中受到压缩，所积蓄的弹性势能被释放，将柱塞往左侧推，带动传动齿轮和闭门器连杆转动，使门关闭。

在弹簧释放过程中，由于闭门器左腔的液压油受到压缩，单向阀被关闭，液压油只能通过壳体与柱塞之间的缝隙流出，并经过柱塞上的小孔以及2条装有节流阀芯的流道回流到右腔。因此液压油对弹簧释放构成了阻力，即通过节流达到了缓冲的效果，使门关闭的速度得到了控制。阀体上的节流阀可以调节，可控制不同行程段的、可变化的闭门速度。尽管不同厂家生产的闭门器结构、尺寸有差异，但原理是相同的。

闭门器的功能特点
阻尼缓冲功能：快速开门到一定位置后产生阻尼缓冲，而且该阻尼缓冲力量与范围可以根据使用要求自行调节；该功能用于防止用力快速开门时门或锁碰撞墙面，或应急逃生时防止人在快速开门时失重而向前倾斜倒地。
延时慢速关门：门从开门的最大位置开始匀速缓慢关闭，可根据要求进行无级调节。适宜用在出入频繁且人多的场所，特别是医院，有老人、儿童与残疾人出入的门与通道使用。
关门力量可调节：可以使用在门重与门宽范围很大的不同门上安装，以及因环境原因关门阻力较大的场所。随意无级调节可以获得满意的关门力量，特别是用在海滨城市、车船等受风影响而关门阻力（门的受力）时常变化的场所。
使用环境：要求符合消防防火要求和在冬季零下35°下的场所的防冻要求。

闭门器分类
闭门器的种类可分为：外装式和内嵌式门顶闭门器、内嵌式门中闭门器、门底闭门器（地弹簧）以及其他类型闭门器。
内嵌式门顶闭门器
构造：
内嵌式门顶弹簧是由安装在门扇上的液压缓冲弹簧和安装在门框上的滑道和滑块以及联杆等组成。由于内嵌式门顶闭门器是安装在门扇和门框的槽内，所以当门关闭时不影响门的外观。它适合用于高档宾馆客房的门上。
原理：
液压缓冲弹簧给联杆一个恢复力矩，使联杆向远离铰链的方向旋转，从而带动滑块在滑道内同时向远离铰链的方向移动，达到闭门的目的。 滑道前端有一个临时锁定卡，当门扇打开到直角位置时，滑块移至接近铰链一侧，锁定卡卡入滑块前端的舌形槽内，使门临时锁定在这一位置上。

闭门器型号
闭门器图片
主体尺寸（mm）
最大门宽（mm）
适用门重（kg）
备注
长度
宽度
高度
BN-660

178
61
43
1000
65

BN-680

220
59
42
1250
100

BN-685

207
40
55
1100
120

BN-685H

207
40
55
1250
120

BN-690（隐藏）

230
32
57
1100
100

BN-695（隐藏）

239
61
37
1250
150

BN-689

以实物为主
1600
200

标准配置表：表面处理：静电烤漆
主要材质：铝合金压铸
具备功能：双段调速、停门功能
适用范围：塑钢门、木门、铝门、钢制门
特性：开合50万次无损
备注：1、以上闭门器均具有关门速度和闭合速度连续可调功能。
2、闭门器外表标准色为银白色，也可根据客户要求定制不同的颜色。
3、以上闭门器按垂直安装为标准，可选配平行安装、滑轨式安装。
4、每个闭门器的包装盒内均有说明书，请您参照说明书安装。

闭门器的选型
　　选择闭门器应该考虑的因素有：门的重量、门的宽度、开门频率以及使用要求与使用环境等。门的重量与门的宽度是选择闭门器型号的最主要因素，常见的门有防火门、木门、铝合金门、玻璃门、钢质门等。通常门的重量小，就选择力量较小的型号，反之亦然。而开门频率是与产品质量密切相关的因素，对于使用频繁的场合，应要求产品的密封性能要好、寿命长。通常闭门器的选择可根据厂家的产品规格参数，按不同的力量大小或可调节力量大小来配合不同门的大小和重量。

闭门器的安装
闭门器的安装方式
通常随闭门器提供的使用说明书有安装样板，故先阅读说明书，根据开门方向、关门力量的大小及闭门器机身、连接座与门铰链间的安装尺寸来确定安装位置。通常用得最多的闭门器是外装式闭门器，它们的安装方式有如下两种：
第一种方式：最常见的标准用法是闭门器安装到铰链侧、门开启的一面。当这样安装时，闭门器的臂朝外突出，与门框成大约90°。
第二种方式：闭门器安装在与铰链侧相反的、门关闭的一面。通常一个随闭门器一起提供的额外的支架安装到平行于门框的臂上。这种用法通常是在不愿意把闭门器安装在建筑物之外的朝外开启的外门上。
闭门器机身反过来安装到门框而不是门上面，闭门器在门的铰链相反的一侧。这种用法也可用在朝外开启的外门，尤其是只有很窄的上沿，而无足够宽的空间来容纳闭门器机身的那些门。
闭门器的安装步骤
根据关门力量大小的要求，通过将连接座反转180°或改变连接杆与连接座间的连接位置，可改变关门力量。调整连接杆与门铰链中心线的距离越大，则闭门器的关闭力量越小，反之力量越大。
按安装样板上的位置指示，确定安装螺钉的位置，然后钻孔、攻丝。
用螺钉安装闭门器机身。
安装固定连接座。
用螺钉安装驱动板。
将调整杆调节到与门框成90°，然后把连接杆与驱动板连接在一起。
别忘了装上塑料盖，它可以用来接住闭门器漏出的液压油。
安装完毕后，检查各固定螺钉是否紧固，不得有松动或不牢固的现象。将门开启至最大开门位置，检查闭门器的铰接转臂是否与门或门框相碰或摩擦。
根据需要调整闭门器的关门速度。通常闭门器有2个调速（节流阀芯）螺钉。上方的调节螺钉为第一段关门速度调节螺丝，下方的调节螺丝为第2段（通常是10o）关门速度调节螺丝。顺时针旋转为慢，逆时针旋转为快。
注意事项
外装式门顶闭门器不适用于双向开启门。
闭门器使用1年后应加注防冻机油。加油时，拧出油孔螺钉，便可加油，油满后将螺钉拧紧。
其余各处螺钉和密封零件不可随意拧动，以防漏油。

闭门器的使用与维护
新安装的闭门器在使用一周至10天左右，应检查所有的螺钉，并重新紧固一遍。
使用厂家推荐的液压油，对于寒冷地区应使用低凝点的液压油。
闭门器在投入使用后应定期进行检查，检查的内容是：安装螺钉是否松动和丢失、连接臂是否与门体或门框擦碰、门体是否有变形与松动、关门的缓冲效果、支承导向件是否漏油等。
通常在闭门器使用一段时间后会出现以下的问题：
安装螺钉松动或丢失，导致闭门器未处在正确的安装位置上、连接臂损坏；
闭门器关闭时的缓冲效果变差，导致门与门框之间撞击，门体变形。
从结构来看，闭门器是一个封闭的整体，从外型基本看不出其质量好坏。
闭门器最关键的质量问题就是是否漏油，因为闭门器是依靠其内部液压系统中对流体的节流来实现对关门过程的控制，漏油意味着液压系统的失效，因此液压系统是决定闭门器使用寿命的唯一标准。
漏油的最主要原因是小齿轮支承导向件磨损使间隙增大、密封圈磨损引起密封效果下降或在调节缓冲效果时节流阀芯逆时针旋转离开阀体。
闭门器缓冲效果的降低是由于漏油导致空气的进入或齿条柱塞导向柱面与阀体间的配合（节流）间隙增大引起。因此，小齿轮、支承导向件的材质、热处理和机加工的质量和精度就非常重要。
对于缓冲效果差的闭门器，单单通过调整节流阀芯进行节流是无法根本解决问题。必须通过维修的办法，如果是支承导向件处漏油，拆下支承导向件，检查密封圈的状况，如已磨损或老化失效，更换密封圈。如果支承导向件与小齿轮轴间的间隙过大，更换支承导向件。如果是齿条柱塞导向柱面磨损，与阀体间的配合间隙增大导致节流效果下降，可拆下齿条柱塞，用表面镀铬的方法来修复。另外，在保证闭门器缓冲效果的情况下，改用较软的弹簧，也是减低因缓冲效果变差后门对门框的撞击力量的一种方法。
