Jaguar铝车身修理工具和设备指南

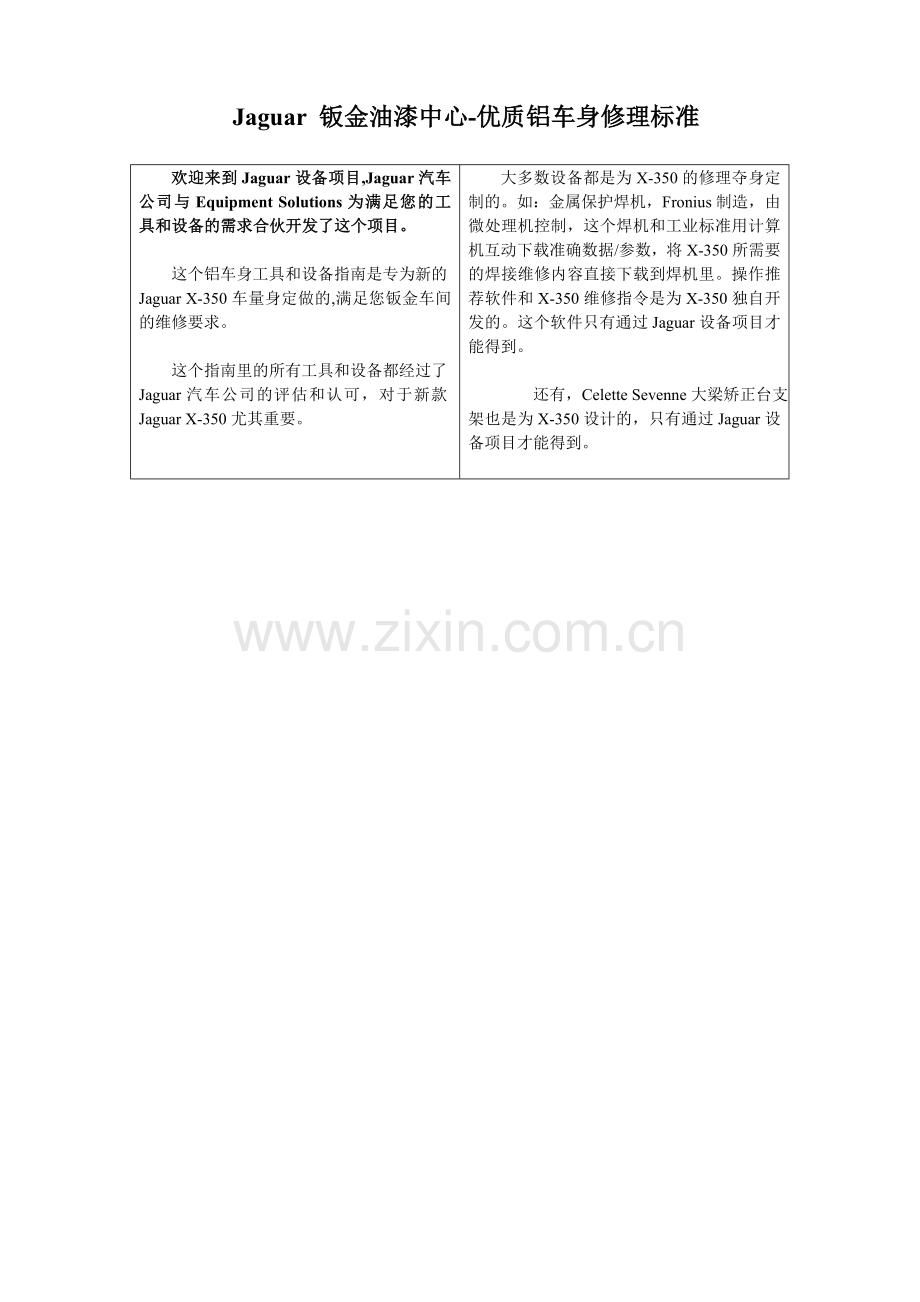

Jaguar 钣金油漆中心-优质铝车身修理标准

欢迎来到Jaguar设备项目,Jaguar汽车公司与Equipment Solutions为满足您的工具和设备的需求合伙开发了这个项目。

这个铝车身工具和设备指南是专为新的Jaguar X-350车量身定做的,满足您钣金车间的维修要求。

这个指南里的所有工具和设备都经过了Jaguar汽车公司的评估和认可，对于新款Jaguar X-350尤其重要。

大多数设备都是为X-350的修理夺身定制的。如：金属保护焊机，Fronius制造，由微处理机控制，这个焊机和工业标准用计算机互动下载准确数据/参数，将X-350所需要的焊接维修内容直接下载到焊机里。操作推荐软件和X-350维修指令是为X-350独自开发的。这个软件只有通过Jaguar设备项目才能得到。

还有，Celette Sevenne大梁矫正台支架也是为X-350设计的，只有通过Jaguar设备项目才能得到。

Jaguar公司的远见
提供给Jaguar经销商最好的设备工具，以满足Jaguar汽车公司保养和维修的需求。

设备解决方案远见
提供给Jaguar经销商和钣金车间顶尖的工具和设备，需要有效率的“一次性维修”，再加上及时的跟踪，Jaguar公司希望一切遵从设备项目的提示。

项目的优势
■ 为满足钣金车间工具和设备需求提供一站式服务。
■ 严选工具和设备，评估，批准，最基本的。
■ 免费专线电话和传真（部分市场）。
■ 使用目录简便。
■ 由在工具和设备行业里面有能力的领导进行管理。

客户服务
我们的目标是帮助Jaguar经销商和钣金车间通过对于质量的忠诚，增加顾客满意度。

协助精选工具和设备
如果你需要特别的帮助，请电话，传真，邮件联系Jaguar设备项目组，有代表会接待您。

怎样订购
1. 最简单和简便的方式是通过传真。
■使用这个指南中的订购表格通过传真进行订购，在表格上填写清楚配件号码，数量和价格，还有你的传真号码和情况。（完整电话和传真号码可以在这个目录的订购处理章节里面提供）
2.你可以通过信件订购，填写表格并邮寄到：
Jaguar设备项目
地址：

所有信笺都会回复。

设备的交货
要尽力保证工具和设备交货及时，就像车身校直夹具，一般是液压尾门卡车，来方便装卸。然而，卸货是顾客的责任。要保证叉式卡车随时有送货能力。

设定和安装
这个项目里的一些设备需要特别的安装，所以我们会提供给你专业的建议。这个项目中的供应商使用他们自己的专业队伍，也许也需要当地的专业人员。以下这些项目是供应商的责任，不可向经销商收费（移动或者安装电源，空气管路，通风，排水或其他设施的改变）

环境意识
■ 保证经销系统里面的每个人都有环境意识，你们的顾客希望看到这些，我们星球的未来也靠环境。
■ 修理空调的时候，总是使用可以回收和再循环的设备。
■ 小心处理废液，尽量再循环，处理垃圾时候小心。

页面指南

■铝车身修理标准 6-7页

■工具和工具箱（类别A和B） 8-9页

■维修工位-类别A 10-11页

■隔帘-类别A和B 12-13页

■钣金维修夹具-类别A 14-15页

■焊接设备-类别A 16页

■热感应-类别A 17页

■热处理-涂底漆-类别A 17页

■铆钉-类别A 18页

■玻璃切割-类别A 19页

■举升设备-类别A和B 20页

■抽吸设备-类别A和B 21页

■存储-类别A和B 22页

■板件标准-类别A和B 23页

■JEP联系方式 24页

■订购流程 25页

铝车身修理标准

标准和分类
铝车身修理是比较特别的,有了这个概念,必须实行下面的指南和标准,在进行维修的时候一定要遵守.
为避免交叉污染和随后的电偶腐蚀,必须划分出特定区域来进行铝车身修复.这个区域要和主要维修区域隔离开,而且要放置设备和工具。最好的隔离操作方法是特别的封闭单位，Junia的目录里面有式样），单位里面还要安装热气和空调装置来控制周围的温度和灰尘，还要有焊气抽取设备。

目录里所有的特别设备和工具都应该储存在类别A的工具箱里，这样做能保护周围环境，还能避免铝车身和钢结构车身修理的交叉污染。每一个授权的Jaguar铝车身修理中心都要有专业的经过Jaguar汽车公司指导培训后，才上岗的铝车身修理团队。全世界都通用这份目录。

所有的工具和设备都经过Jaguar公司的评估和认可，对于新的铝车身的Jaguar X-350的修理很重要，这些都归类为A或B，一些情况下A和B。

铝车身修理标准

类别A
结构损坏修理
■ 类别A的工具和工具箱
（看授权的工具和工具箱）
■ 需要结构大梁矫正-（看授权的车身夹具-Celette 和 Global Jig）
■ 焊接技师（看授权焊接工-Fronius和Global Jig）
■ 板件粘结-（看授权的热处理/底漆和产品）
■ 板件铆合-（看授权的电瓶和气动打铆机）

类别B
外观/小凹点修理
■ 类别B 的工具和工具箱
（看授权的工具和工具箱清单）

专用设备
要对铝车身车进行修理，必须准备好齐全的工具和设备。主要使用工具的是板件部门。要给现在钣金员工专业的培训以保证他们的维修高效高质。

■ 对于每个铝车身修理中心来说，要想持续的保持维修质量，就要保证准确的工具和设备（列单中所示）。
■ 工具和设备的质量和条件至关重要，保护工人的安全和环境的适宜。
■ 所有的工具和设备要经久耐用，有制造商的保养证书。
■ 所有设备都需要校准，与安全法符合，保留记录。
■ 放置铝车身修理的工具必须与放其他通用工具和修理钢结构车身的区域隔离开。对于防止交叉污染很重要。
■ 工具和设备要安全的存放，或者在A类工具箱，或者在B类工具箱。

这份目录列出了所有专用工具和设备，明确区分A类和B类，是Jaguar铝车身修理中心的操作标准

工具和工具箱 类别A
工具存放箱
功能：
工具存放箱存放类别A的工具和设备。
这个结构很好，5个抽屉，配旋转脚轮。每个抽屉配有导轨。即使5个抽屉都打开，并再施加额外的重量，箱子也不会颠覆。
特性：
l 5个有线纹的抽屉
l 可锁
l 防倾斜系统
l 可移动旋转轮
详细规格：
制造商 Dura Ltd
抽屉数量 5（3浅，2深）
尺寸 950*1200*600mm
重量 172kg
工具存放箱 类别A
工具/设备 包含在类别A里面
1*卷尺
1*铝尺
1*手锯
1*组合扳手-8mm 到 19mm
1*1/4〞棘轮扳手组套-4mm 到 13mm
1*3/8〞棘轮扳手组套-8mm 到 19mm
1*钳子组套-长嘴，标准
1*改锥组套-2号，3号米字槽形-2号，3号直刃-长，标准和短
1*阶梯钻-自启动-4mm 到 22mm
1*钻头套
1*紧固件冲子-公制
1*不锈钢丝刷-4排
1*不锈钢钢丝轮
1*尼龙锤头-50mm
1*圆头锤-120z
1*撬勺-290mm
1*敲打勺-390mm
1*碾平锤-450g
1*叶子板敲出手锤
1*短凿-680g
1*扁头锤-500g
1*通用垫铁-1350g
1*脚后跟型垫铁-1000g
1*趾型垫铁-1140g
1*手用垫铁-1140g
1*车身锉和托架-活动
1*油漆厚度表-非铁制
1*快丝和片母-套装

1*直夹板口大力钳-190mm
1*直夹板口大力钳-205mm
1*板口大力钳-短头-165mm
1*板口大力钳-长头-235mm
1*优质大力钳-235mm
1*轴向大力钳-L型-195mm
1*轴向大力钳-J型-205mm
1*轴向大力钳-JJ型-230mm
1*轴向大力钳-LL型-210mm
1*轴向大力钳-W型-195mm
1*铝制U型大力钳-300mm
1*自紧式自动大力钳-190mm
1*自紧式自动大力钳-255mm
1*一体式砂光机-气动
1*传动砂光机-10mm
1*传动砂光机-20mm
1*气动钻-可逆的-3/8〃-卡盘
1*气动锯-摆动
1*偏心铁皮剪-左边
1*偏心铁皮剪-右边
1*橡胶磁
1*面罩
1*耳罩
1*手套
1*细尘/微粒保护面具（10个一打）
1*冷抹面油灰-140oz/管
1*温度计套
1*抗裂试验气溶胶
（清洁，发生和渗透）

工具和工具箱 类别B
功能：
工具存放箱存放类别B的工具和设备。
这个结构很好，5个抽屉，配旋转脚轮。每个抽屉配有导轨。即使5个抽屉都打开，并再施加额外的重量，箱子也不会颠覆。
特性：
l 5个有线纹的抽屉
l 可锁
l 可移动旋转轮
详细规格：
制造商 Dura Ltd
抽屉数量 5（3浅，2深）
尺寸 950*600*600mm
重量 59kg
工具存放箱 类别B
工具/设备 包含在类别A里面
1*卷尺
1*铝尺
1*组合扳手-8mm 到 19mm
1*1/4〞棘轮扳手组套-4mm 到 13mm
1*3/8〞棘轮扳手组套-8mm 到 19mm
1*钳子组套-长嘴，标准
1*改锥组套-2号，3号米字槽形-2号，3号直刃-长，标准和短
1*不锈钢丝刷-4排
1*不锈钢钢丝轮
1*尼龙锤头-50mm
1*圆头锤-120z
1*撬勺-290mm
1*敲打勺-390mm
1*碾平锤-450g
1*叶子板敲出手锤

1*短凿-680g
1*扁头锤-500g
1*通用垫铁-1350g
1*脚后跟型垫铁-1000g
1*趾型垫铁-1140g
1*手用垫铁-1140g
1*车身锉和托架-活动
1*油漆厚度表-非铁制
1*一体式砂光机-气动-
1*传动砂光机-10mm
1*传动砂光机-20mm
1*面罩
1*耳罩
1*手套
1*细尘/微粒保护面具（10个一打）

修理工位 类别A

维修工位工作间
功能
维修工位工作间是双层绝缘面板设计，涂白色聚脂。（典型烘干式喷房）。3页手动门，有一扇工作门供人通过。标准照明-6排灯，
45°角度高处安装。安装有中央导轨抽吸系统，排除铝焊渣。

规格
制造商 Junair
尺寸（长*宽*高） 8.1m*5m*3.6m

选择
电动卷帘门
柜子和工作台

附件/选择/型号/范围 订购号
带电动卷帘门的修理间 296550400400
电动卷帘门 296550100301
2个不锈钢柜子 296550100302
不锈钢工作台 296550100303

维修工位 类别A
特性：
●公称尺寸：
里面8100mm*5000mm*3600mm高
● 建筑：镀锌板
● 面漆：白色耐溶剂性油漆
● 墙面：双面绝缘40mm厚
● 顶面：单面1.2mm厚，白色面漆
● 墙面绝缘：高密度矿物板40mm厚
● 密封剂：聚亚安酯胶，白色
● 人门：1扇，800mm宽，双面设计，顶端装有防自锁，砰锁系统
● 车门：3门设计3000mm宽*2900mm高
● 车门可选：侧向卷帘门。手动6000mm宽*3000mm高-白色
● 车门可选：电动侧向卷帘门。6000mm宽*3000mm高-白色
● 门玻璃: 大的双面玻璃窗（适用页门）
● 内部玻璃：Georgian金属板，半径6mm.
● 外部玻璃：硬质半径6mm
● 玻璃固定：橡胶，防火针
● 门密封：橡胶，可置换
● 照明：Quadlux，6排，每个反射镜4个灯管，高角度。
● 灯管：荧光1800mm长，冷白色

● 灯面玻璃：Georgian金属板6mm
● 照明电：高频率启动，无须保养
● 排风：工作台下12ac/h地面排风
● 排风扇：1离心，高压2000㎡/h速度
● 电连接：3相（415v）1*20a，1*32a
● 排气排放：镀锌钢管道系统直径150mm
● 进气：顶端进气，大型过滤棉
● 排尘：1号，并联Y进气孔，微型开关自启动，（不包括接线）
● 压缩空气：1号，并联Y管
● 电接线：接在柜子里，电流1*240v-13a,1*415v-32a,1*低伏
● 焊气排气：铝管道，安装在顶端，通过镀锌钢管系统，和弯管4mm一体排风臂和排风罩排入大气中。
● 工作台和柜子：安装在喷房两端的两个全长柜子，一个有架子，一个没有，两个柜子以不锈钢工作台分割。
● 纬度和布置要看实际情况，其他选择，包括角落车门和侧墙和后墙上的玻璃。

隔帘 类别A，类别B

可收拢窗帘-维修间
功能：
电动/可收拢窗帘在关闭时候创造了一个空间，隔离的修理间。
这些窗帘很适合类别A或类别B的维修工作间。其他可选择的得看车间本身的布置，包括：
1.排气系统大梁的支撑和电力/空气模块
2.屋顶的支撑梁
颜色推荐：绿色顶端部分1米，透明部分1米，下面银色部分1米。
特性：
l 几秒内拉开隔离区域
l 操作简单
l 窗帘有一定分量-减少移动
l 240V

规格
制造 Car-O-Liner

附件/选择/型号/范围 订购号
7M*3M 021510700100
4M*3M 021510700200

隔帘 类别A,类别B

滑动帘子-维修间
功能:
保护性的帘子,为你现有的车间,类别A,类别B创造理想的工作空间,防止灰尘。帘子的设计保护并防止有害的光线和紫外线。

根据车间的布置，可选择从屋顶/天花板的支撑。推荐颜色，顶端1米绿色，中间透明层1米，下面银色1米。

特征：
l 几秒钟创造隔离区域
l 简易操作
l 拉帘子后可以敞开车间空间

规格
制造商 Car-O-Liner

附件/选择/型号/范围 订购号
6m*3m 021510700300
4m*3m 021510700400
3m*3m 021510700500

大梁校正仪 类别A

支架维修系统
功能
Sevenne组由工作台，锁定夹子，牵引单位和存储推车组成。另外，Jaguar的铝车身修理组合还包括：5个传动杆形成可移动的工作台，一套MZ towers，牵引工作台套（在底盘支脚的作用下，牵引在一条直线上），外围结构（快速锁定轮），基底夹具，和多功能鞍座，把手。拉钩要适合工作台的每个方位，并排装两个。控制台操作员先将车放上剪刀头式举升机，将工作台放上举升机，并锁定是全自动的。
特性：
l 直线直接牵引
l 多角度牵引的杠杆枢轴
l 简单操作
l 只有在Jaguar设备项目中，和在Jaguar X-350的修理上才用到Celette，Sevenne 支架

规格：
制造商 Celette
型号 Sevenne
尺寸（工作台总长-长*宽） 5.9m*1.7m

附件/选择/型号/范围 订购号
夹具和支架 084530100100
X350 Sevenne 支架 084530100152

大梁校正仪 类别A

支架维修系统
功能
Globaljig是万向的夹具支架，集测量系统于一体。每个支架都是一个固定点，来递进锁定车辆，包括4个底座夹具，无须拆解机械部件，就可以通过牵引设备和一些别的仪器设备来检查车辆，包括6个交叉杠杆和钩子。

特性
l 铅头勾终身保修
l 万向夹具和测量系统

规格
制造商 Globaljig
型号 万向移动系统

焊接系统 类别A
焊接设备-金属气体保护焊
功能
Fronius TPS 2700 Alu 版本是全数码的版本，微机控制，通过数字信号而工作。100%重复焊接参数，自动控制和调整ARC。
工作预设和RS232
工作预设和RS232-是Jaguar设备项目的标准，需要焊机和计算机的通讯。
X-350软件修理包
X-350软件修理包是Jaguar设备项目的标准-对于X-350的修理很关键，这个软件包有所有坏的棉板置换的维修信息。也是Jaguar关于车间指南和设想的推荐。

特性：
l 全数码
l 微机控制
l 工作记忆-存储参数
l 独特X-350修理数据只有通过Jaguar设备项目才可以得到
l Fronius TPS 2700 Alu 版本包括工作探测器，RS232和X-350软件

规格
制造商 Fronius
动力 3相

焊接面罩
功能
ADFLO呼吸器系统与SpeedGlas自动调光焊接过滤器一起提供焊工眼睛和呼吸的保护。呼吸器可以选择保护对抗普通焊渣的微粒过滤或在焊接油漆或油面时候防止毒气和毒水气的气体过滤。

特征
l 两种气流选择，自动气流控制，延长过滤器寿命，和快冲（4小时）电池。

规格
制造 Fronius
型号 Adflo
保护因数（用这个因数清洁空气） 50
小气流 160l/分钟
大气流 200l/分钟
电池寿命 500冲

热处理 类别A
热处理-底漆
功能
做前处理来增加3M粘合剂的质量，在焊粘前必须加进置换粘合环节中去。是维修关键环节。
特征：
l 自启动电筒
l 化学渗透丁烷气
l 化学配制底漆和涂刷

规格
制造商 Sura Instruments GmbH
型号 FB 25
电筒尺寸 143*85mm
电筒称重 157.5g
电筒填充量 26g
电筒工作时间 Ca.45分钟

附件/选择/型号/范围 订购号
COATING CARTRIDGE（37ml） 470111900101
PYROSIL REFILL CARTRADGE 470111900102
Suralink GP15 底漆（250ml）470111900103

热处理-电感应加热器
功能
热处理-电感应加热器是用在维修前铝面板的预热的。多功能的，可以在不损坏零件情况下，在车身任何部分使用。直接插入230V/10A电源。

特征
l 节约时间
l 无明火
l 几乎不损害热敏感部件
l 对于铝很适合
l 便于进出

规格
制造商 Car-O-Liner
动力 230V 50/60Hz
保护降级 IP23
工作频率 15KHZ
感应电压 2V 650Amp
工作输出 1KW
感应电线长 3米
冷却系统 水（必要时加防冻液，最多10%）

铆钉 类别A

Alu 面板铆钉工具-12V
功能
ESN50是电动-液压（12V，可冲）铆钉工具。是为安装不同铝面伴而设计。工资可以自刺破，铆接，压和祛除铆钉。连接力可以从20-50kN调节，微机控制不同工具功能，在连接力足够时关上马达。

特征
l 12V-可冲
l 对于安装铝面板很重要
l 使用方便

铝车身修理 类别A
铝车身修理设备
铝面板铆钉工具-气动
功能：
Genesis G4工具是液压-气动铆钉工具钉牢Hemlok结构的空心铆钉。工具的头嘴尖可替换，可以适配所有的Hemlok紧固件，维修各种各样的铝面板。

特征
l 轻便
l 各种铆钉的置换加工套
l 有个收集心轴的容器

规格
制造商 Textron Fastening Systems
设置力 5-7Bar
循环时间 大约1.5秒
能力 6.4mm直径铆钉
重 1.64kg

附件/选择/型号/范围 订购号
嘴总成配件号 473511900209

规格
制造商 Textron Fastening Systems
连接力 20-50Kn
启动 DC持久马达
动力/马达电压 12V
能力 300工作行程/电池
喉深 200mm
重（依靠C结构） 4.7kg

附件/选择/模型/范围 订购号
Fastriv rem.打孔5.3mm 473511900201
Fastriv rem冲模5.3mm 473511900202
Fastriv rem打孔3.2mm 473511900203
Fastriv rem冲模3.2mm 473511900204
Fastriv anvil5.3mm 473511900505
Fastriv plunger5.3mm 473511900206
Fastriv anvil3.2mm 473511900207
Fastriv plunger3.2mm 473511900208

玻璃切割 类别A

粘合玻璃直接切割器
功能
在不损坏玻璃，封,夹紧焊,饰条的情况下，这个气动系统将粘合玻璃安全从车上卸下。这个系统还可以卸下车身保护饰条，徽章，扰流器，和铭牌，而不损坏喷漆面板。
特性：
l 增强气动工具
l 不损坏玻璃情况下进行装卸
l 在粘合处不明显情况下也能从车辆内部卸下玻璃
l 不能在玻璃上施加力
l 最小振动和噪音

规格
制造商 BTB工具
自由速度 5000行程/分钟
行程长度 8mm
噪音 75-76dB（A）
进气 6mm（1/4“）
空气压力 6.2Bar
空气消耗 230l/分钟
重量 1.15kg
总长 260mm（不包括AIR BASE）

举升设备 类别A，类别B
手推千斤顶
功能
汽车保养维修用的手推千斤顶，千斤顶有延长的底盘供进出方便，低启动高度127mm，延伸启动高度534mm。后旋转轮方便操作。轮子是由玻纤增强聚酰胺制成，能最小化滚动阻力，使用寿命长，保护车间地板。可拆卸的吊环保护是标准。保护铝车身，使举升更安全，减少滑动危险。

特征：
l 低启动高度127mm
l 可拆卸的铝车身保护盖
l 聚酰胺标准轮
l 低手动打气
l 整合安全阀门保护超载

规格
制造商 Nike Hydraulics
能力 2公吨
最低高度 127mm
最高高度 534mm
不包括把手的长度 908mm
宽（前） 243mm
宽（后） 423mm
重 34kg

车/车轴修理台
功能：
车/车轴修理台要求配备一个修理千斤顶。这些有齿轮的，安全的修理台提供安全操作条件，给工人周边和下部环境提供安全保护。棘齿棒还有自锁功能。

特征：
l 重型焊结构钢
l 棘齿和稳固设计
l 宽基座
l 棘齿棒自锁系统
l 顶端鞍座和棘齿棒成一体

标准
制造商 Nike Hydraulics
能力 3公吨
最低高度 295mm
最高高度 445mm
基座纬度 220*190mm
重 10.8kg

抽吸 类别A
抽吸-高真空系统
功能
E-PAK过滤网单位是车间灵活和简便用真空排气系统处理干磨渣和焊渣的理想选择。另外，这些设备对于清洁车间地面也很合适。E-PAK是带过滤器的完整真空抽吸系统。控制设备和真空源应安装在适合使用叉车的结构上，真空源安装在绝缘隔音地方。低噪音能够使噪音敏感区的操作变的可能。

标准：
制造商 Nederman
型号 E-Pak 150 E-PAK300 E-PAK500
动力（3相）（Kw）3 5.5 13
重（kg） 194 235 333

附件/选择/型号/范围 订购号
E-Pak 150 233540100500
E-Pak 300 233540100100
E-Pak 500 233540100200

抽吸-轻便系统
功能
P160对于过滤和抽吸由于抛光，打磨，切割和清洁中产生的垃圾是完美的工具。自动关/开能有效调控设备按要求操作。根据DOP测试，微型过滤器可以处理垃圾高达99.996%。微型过滤器使用寿命达7000小时，每年只需要换一次，PTFE涂层使过滤器清洁变的简便，只需要抖动即可。

特征
l 寿命长
l 轻便
l 可清洁过滤器
l 高效率过滤（0.3微米，高达99.996%的效率）

标准
制造商 Nederman
型号（轻便） P160
动力 单相

附件/选择 订购号
230V 233540100600
115V 233540100700

存储 类别A和B
存储/轻便
功能
这些活动的可折叠的架子是装拆卸件的理想选择，在拆解车辆的时候放在车辆旁边，贴好标签，一车一用。可以帮助节省时间，因为只需要对架子贴标签。在维修进行的时候 ，这些卸下零件可以送往存储区域。不用时候，架子可以折叠来节约空间。

特性；
l 保护配件，保持车间地面清洁
l 可调节架子
l 不用时候可折叠
l 稳定性好
l 银色漆

标准
制造商 RS Fabrications
型号 小型 中型 大型
尺寸 100*91.5*46cm 157.5*122*56cm 157.5*168*66cm
折叠深度 10cm 10cm 10cm
承载 350kg 400kg ***
架子数量 2 3 **

附件/选择/型号/范围 订购号
小型 409560500400
中型 409560500500
大型 409560500600

板件修理台 类别A和类别B
板件修理台
功能
这些修理台可以修理或喷漆任何尺寸的板件。4个固定点固定住板件，固定牢固，有支撑梁枢轴，可以从任何角度修理，横向，纵向，180度。还可以使板件两边都喷漆到。
很好的Ulti-mate设计能够保持平衡，轮子转动使操作者简便移动修理台到维修间或者喷房。

特征
快速装卸-允许一人
承接所有的板件
移动
在一个工作台上进行维修和喷漆

规格
制造商 Power-Tec Automotive
型号 Ulti-mate
