室内装饰装修材料 聚氯乙烯卷材地板中有害物质限量.doc

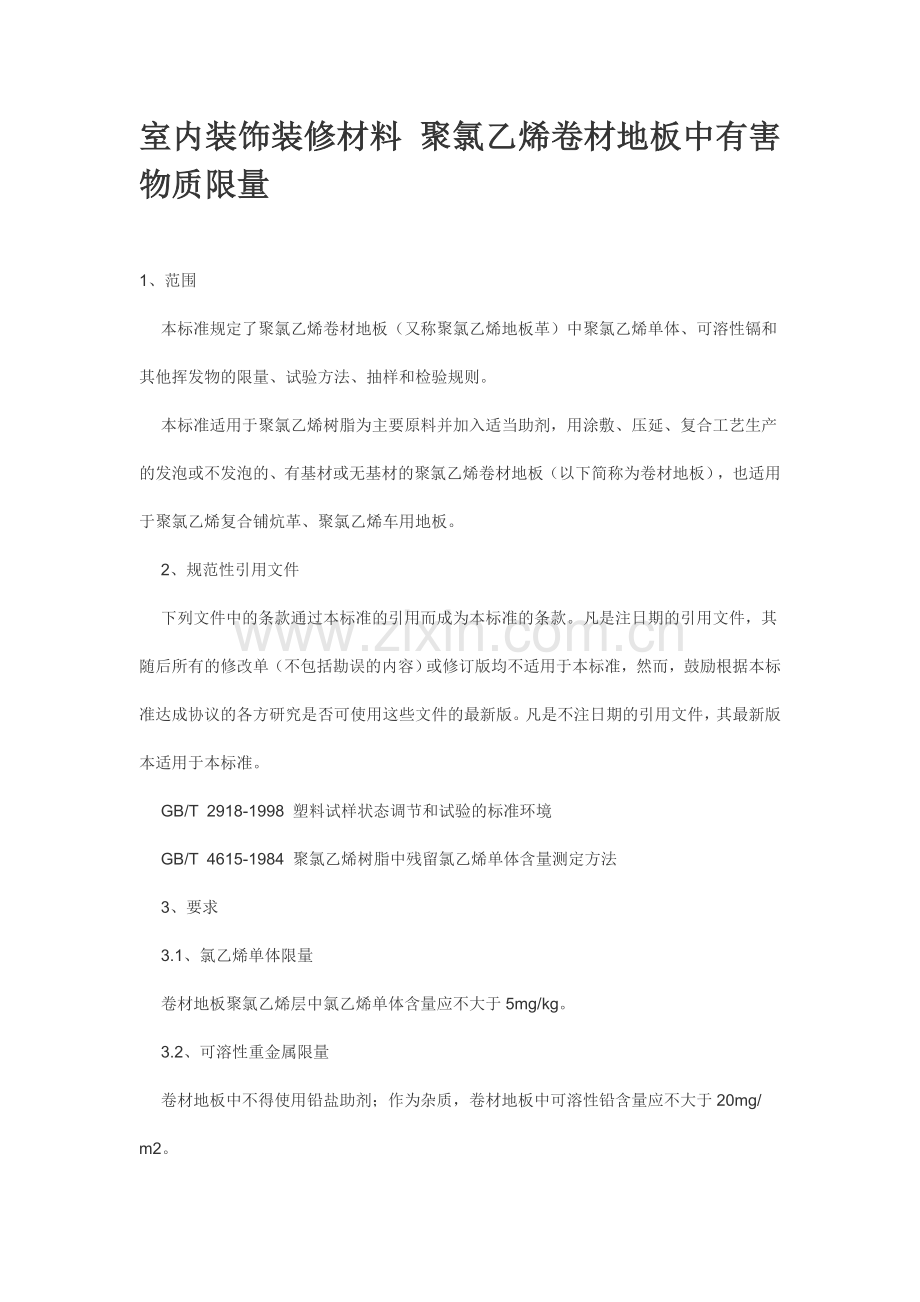

室内装饰装修材料 聚氯乙烯卷材地板中有害物质限量1、范围 本标准规定了聚氯乙烯卷材地板（又称聚氯乙烯地板革）中聚氯乙烯单体、可溶性镉和其他挥发物的限量、试验方法、抽样和检验规则。 本标准适用于聚氯乙烯树脂为主要原料并加入适当助剂，用涂敷、压延、复合工艺生产的发泡或不发泡的、有基材或无基材的聚氯乙烯卷材地板（以下简称为卷材地板），也适用于聚氯乙烯复合铺炕革、聚氯乙烯车用地板。 2、规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 2918-1998 塑料试样状态调节和试验的标准环境 GB/T 4615-1984 聚氯乙烯树脂中残留氯乙烯单体含量测定方法 3、要求 3.1、氯乙烯单体限量 卷材地板聚氯乙烯层中氯乙烯单体含量应不大于5mg/kg。 3.2、可溶性重金属限量 卷材地板中不得使用铅盐助剂；作为杂质，卷材地板中可溶性铅含量应不大于20mg/ m2。 卷材地板中可溶性镉含量不应大于20mg/ m2。 3.3、挥发物的限量 卷材地板中挥发物的限量见表1 表1 挥发物的限量 单位为克每平方米发泡类卷材地板中挥发物的限量非发泡类卷材地板中挥发物的限量玻璃纤维基材其他基材玻璃纤维基材其他基材75354010 4、抽样 4.1、按有关产品标准规定执行，相关产品标准无抽样规定时按6.1执行。 4.2、从每批产品中随机抽取1卷样品。 4.3、去掉样品卷最外3层后抽取，沿产品长度方向裁取1m。 4.4、样品抽取后，用非聚氯乙烯塑料袋密封在阴凉处放置，不应进行任何特殊处理。 5、试验方法 5.1、时效 自生产之日起在仓储条件下放置7d后进行试验。 5.2、取样 试验所用试样均应在距样品边缘至少50mm处裁取。 5.3、氯乙烯单体含量的测定 从试样的聚氯乙烯层切取0.3g0.5g，按GB/T 4615-1984规定测定氯乙烯单体含量。 5.4、可溶性金属含量的测定 5.4.1、仪器：原子吸收光谱仪（石墨炉），分析天平（感量0.0001g）。 5.4.2、试剂和溶液：盐酸c（HCL）=0.07mol/L、去离子水、硝酸铅。 5.4.3、试样的制备：使干净的卷材地板处于平展状态，沿产品宽度方向均匀裁取10mm100mm的长方形试样2块，将其分别分为10mm10mm10块，分别加入25mL 1mol/L盐酸溶液，浸泡24h后，用去离子水定容至50 mL，将浸泡液过滤，待测。同时制备空白溶液。 5.4.4、仪器条件：测定铅的波长为283.3nm，测定镉的波长为228.3nm。 5.4.5、铅标准曲线绘制：称取1.598g硝酸铅，用20mL盐酸c（HCL）=0.07mol/L溶解，移入1000mL容量瓶中，用去离子水稀释至刻度，充分摇匀（1mL溶液含有1mg铅）。分别移取0mL，2.0 mL，4.0 mL，6.0 mL，8.0 mL于100 mL容量瓶中，用去离子水稀释至刻度，配成含铅量为0g/ mL，20g/ mL，40g/ mL，80g/ mL的标准溶液。 取10g/ mL标准溶液进样，用石墨炉原子吸收分光光度计测定其吸光度值，以标准溶液铅浓度为横坐标，以相应吸光度值减去空白试验溶液吸光度值为纵坐标，绘制标准曲线。 5.4.6、镉标准曲线绘制：称取1.000g镉（准确至1mg）的规定纯度的水溶性镉盐于1000mL容量瓶中，用盐酸溶液c（HCL）=0.07mol/L溶解，稀释至刻度，充分摇匀（1mL此标准溶液含有1mg镉）。分别移取0mL，2.0 mL，4.0 mL，6.0 mL，8.0 mL于100 mL容量瓶中，用去离子水稀释至刻度，配成含镉量为0g/ mL，20g/ mL，40g/ mL，80g/ mL的标准溶液。 取10g/ mL标准溶液进样，用石墨炉原子吸收分光光度计测定其吸光度值，以标准溶液镉浓度为横坐标，以相应吸光度值减去空白试验溶液吸光度值为纵坐标，绘制标准曲线。 5.4.7、试样测定：按标准曲线绘制的操作步骤，测定试样浸泡液的吸光度，代入标准曲线求得试样浸泡液中可溶性铅、可溶性镉的含量。 5.4.8、计算： V21=1000（a1-a0） V1 式中： 1试样中重金属含量，单位为毫克每平方米（mg/m2）； a1 从标准曲线上查得的试样浸泡液重金属含量，单位为毫克每毫升（mg/mL）； a0 空白溶液重金属含量含量，单位为毫克每毫升（mg/mL）； V1 试样浸泡液实际进样体积，单位为毫升（mL）； V2 试样浸泡液总体积，单位为毫升（mL）。 5.4.9、结果表示：以2个试样的算术平均值表示，保留2位有效数字。 5.5、挥发无含量的测定 5.5.1、仪器和设备：电热鼓风干燥箱，分析天平（感量0.0001g）。 5.5.2、使卷材地板处于平展状态，沿产品宽度方向均匀裁取形状为100mm100mm的试样3块，试样按GB/T2918-1998中23/50 2级环境条件进行24h状态调节。 5.5.3、称量试样精确至0.0001g。 5.5.4、调节电热鼓风干燥箱至100C2C，将试样水平置于金属网或多孔板上，试样间隔至少25mm，鼓风以保持空气循环。试样不能受加热元件的直接辐射。 5.5.5、6h10min后取出试样，将试样在GB/T2918-1998中23/50 2级环境条件放置24h后称量（精确至0.0001g）。 5.5.6、按如下公式计算发挥物的含量： m1-m22= S 式中： 2挥发物的含量，单位为克每平方米（g/m2）； m1 试样试验前的质量。单位为克（g）； m2 试样试验后的质量。单位为克（g）； S 试样的面积，单位为每平方米（m2）。 5.5.7、结果表示：以3个试样的算术平均值表示，保留2位有效数字。 6、检验规则 6.1、同一配方、工艺、规格、花色型号的卷材地板，以5000 m2为一批，不足此数也为一批。 6.2、本标准所列的全部技术要求内容均为型式检验项目。 6.2.1、在正常生产情况下，每年至少进行一次型式检验。 新产品的试制定型时； 生产工艺及其原料有较大改变时； 产品长期停产后，恢复生产时。6.3、所有项目的检验结果均达到本标准规定要求时，判定该产品为检验合格；若有一项检验结果未达到本标准规定要求时，判定该产品为检验不合格。
