BK-3000系列变频恒压供水控制器.doc

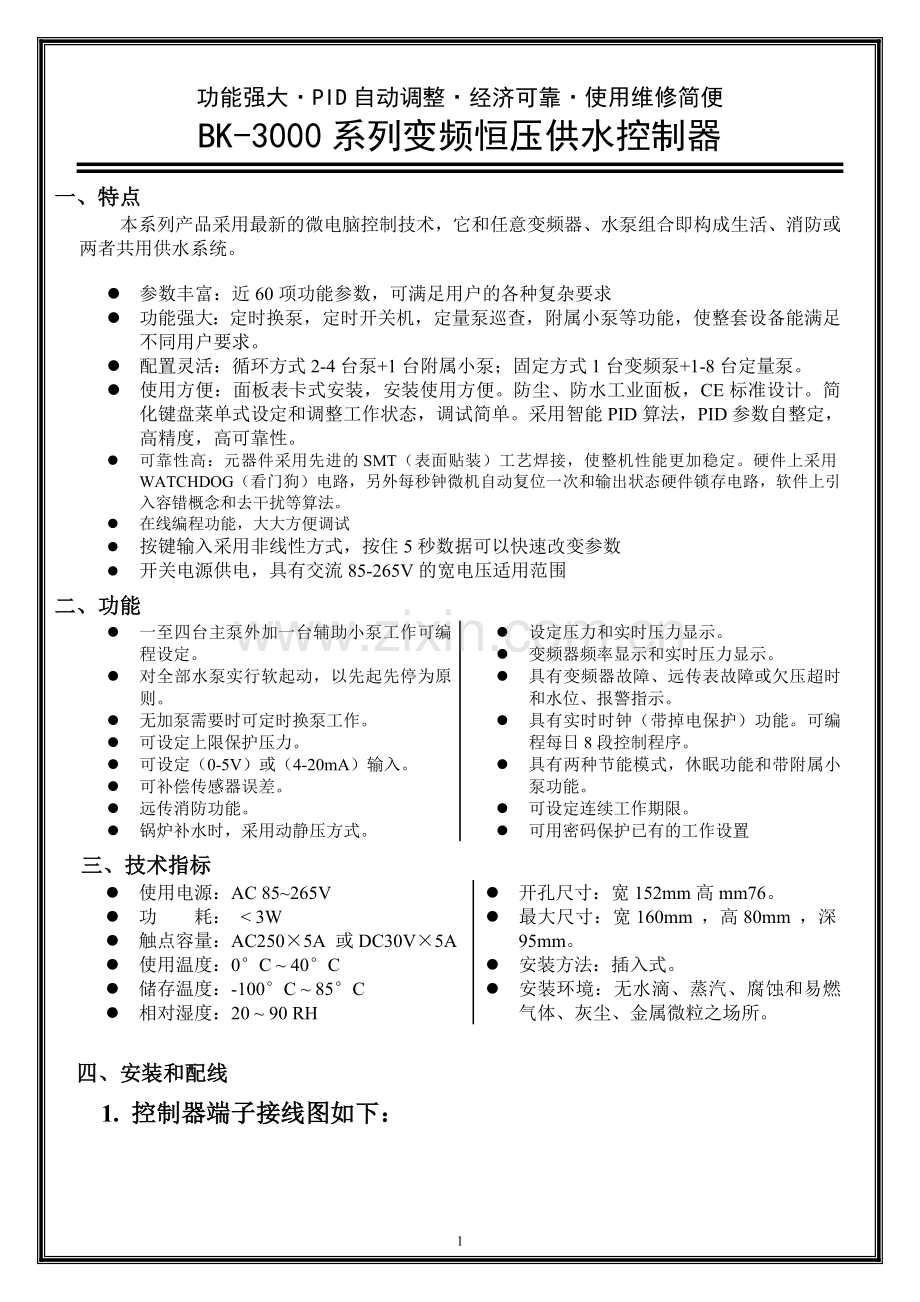

功能强大PID自动调整经济可靠使用维修简便BK-3000系列变频恒压供水控制器一、特点本系列产品采用最新的微电脑控制技术，它和任意变频器、水泵组合即构成生活、消防或两者共用供水系统。 l 参数丰富：近60项功能参数，可满足用户的各种复杂要求l 功能强大：定时换泵，定时开关机，定量泵巡查，附属小泵等功能，使整套设备能满足不同用户要求。l 配置灵活：循环方式2-4台泵+1台附属小泵；固定方式1台变频泵+1-8台定量泵。l 使用方便：面板表卡式安装，安装使用方便。防尘、防水工业面板，CE标准设计。简化键盘菜单式设定和调整工作状态，调试简单。采用智能PID算法，PID参数自整定，高精度，高可靠性。l 可靠性高：元器件采用先进的SMT（表面贴装）工艺焊接，使整机性能更加稳定。硬件上采用WATCHDOG（看门狗）电路，另外每秒钟微机自动复位一次和输出状态硬件锁存电路，软件上引入容错概念和去干扰等算法。l 在线编程功能，大大方便调试l 按键输入采用非线性方式，按住5秒数据可以快速改变参数l 开关电源供电，具有交流85-265V的宽电压适用范围二、功能1l 一至四台主泵外加一台辅助小泵工作可编程设定。l 对全部水泵实行软起动，以先起先停为原则。l 无加泵需要时可定时换泵工作。l 可设定上限保护压力。l 可设定（0-5V）或（4-20mA）输入。l 可补偿传感器误差。l 远传消防功能。l 锅炉补水时，采用动静压方式。l 设定压力和实时压力显示。l 变频器频率显示和实时压力显示。l 具有变频器故障、远传表故障或欠压超时和水位、报警指示。l 具有实时时钟（带掉电保护）功能。可编程每日8段控制程序。l 具有两种节能模式，休眠功能和带附属小泵功能。l 可设定连续工作期限。l 可用密码保护已有的工作设置 1三、技术指标2l 使用电源：AC 85265Vl 功 耗： 设定压力+Pr003，频率会迅速下降。Pr004欠压报警阈值0.00-2.500.00单位：MPa 000-此功能禁用 实际压力 设定压力+ Pr03 延迟3秒后即进入休眠(停止泵的运行) 经过延迟Pr27表示的时间后退出重新运行.Pr026一级休眠(大泵开始暂停运行或启动工频小泵)判断频率000-050035单位：Hz 此参数与变频器实际频率会有差别，请以控制器显示频率为准 (运行时按”ENT”键2秒钟后显示控制频率)Pr027一级休眠开始或附属小泵启动延迟时间000-2502401、Pr025=000、001、002或005时，当变频器频率低于Pr026 且时间超过Pr027(单位：秒)即进入一级休眠状态或启动附属小泵。2、Pr025=003或004时，Pr027为退出休眠延时时间(单位：分)。Pr028退出一级休眠状态或停止小泵运行的相对压力000-2.500.25单位：Mpa。在休眠 (包括小泵变频工作时的二级休眠) 状态下或小泵变频工作时，当前压力低于设定压力（小泵变频工作时为Pr002的值）Pr028时，退出休眠或退出小泵密匙组Pr029密码1000-099055必须为非55的数值，以下同Pr030密码2000-099055Pr031密码3000-099055Pr032可工作天数000-099000为5xxx天 即设001为51天，设002为52天,最大设099为599天。将Pr029Pr031设为非55的数，然后设定Pr032即开始倒计时工作。系统功能Pr033参数锁定000-002000000-参数不锁定 001-除Pr000和Pr033外都锁定002-除Pr033外，包括上升和下降键都锁定Pr034恢复出厂值*000-001000001-恢复出厂值 此操作只在上电时倒计时阶段状态下编程且Pr032=000有效Pr035（保留备用） 消防组Pr036寻检周期000-099007单位：天Pr037寻检时每台泵运转时间000-099015单位：X 2秒Pr038寻检方式000，001000-变频巡检, 001-工频巡检Pr039寻检频率000-050025单位：Hz 变频巡检时的频率 运行时间组Pr040实际时间-上升键设定小时，下降键设定分钟 (仅/ T型机有此功能)Pr041定时运行时使用时间段数(#1、#2、#3#8)000-008000000定时运行无效 时段数与本表#字母后的阿拉伯数字18完全对应。例如：需5点30分第一压力工作, 22点30分停机，则时段数为2，设Pr041为002。本表缺省值为一个推荐的7段时间工作表，另有一个8段时间的设置案例见本说明书第七部分。Pr042#1时段起始时间0-23.5905.30小时.分Pr043#1时段状态选择（可设置不同时段不同工作压力或工作状态）000-003001000-主辅泵全关机。 001-仅主泵工作第一压力(Pr000) 002-仅主泵工作第二压力(Pr001) 003-仅辅助小泵工作于第三压力(Pr002)。辅助小泵可变频也可工频，取决于接线,接在变频器下即变频运行;接在工频电源上即工频运行）。注：设定Pr043=003，小泵不会停止工作，即休眠功能无效(下同Pr045、047等)。小泵变频工作时压力设定值为Pr002。Pr044#2时段起始时间0-23.5906.30小时.分 #2时段起始时刻即#1时段终止时刻Pr045#2时段状态选择000-003002*上同Pr043Pr046#3 时段起始时间0-23.5908.10小时.分 #3时段起始时刻即#2时段终止时刻Pr047#3 时段状态选择000-003001*上同Pr043Pr048#4时段起始时间0-23.5911.30小时.分 #4时段起始时刻即#3时段终止时刻Pr049#4 时段状态选择000-003002*上同Pr043Pr050#5时段起始时间0-23.5913.00小时.分 #5时段起始时刻即#4时段终止时刻Pr051#5 时段状态选择000-003001*上同Pr043Pr052#6时段起始时间0-23.5917.00小时.分 #6时段起始时刻即#5时段终止时刻Pr053#6 时段状态选择000-003002*上同Pr043Pr054#7时段起始时间0-23.5921.30小时.分 #7时段起始时刻即#6时段终止时刻Pr055#7 时段状态选择00-03001*上同Pr043Pr056#8时段起始时间0-23.5923.59小时.分 #8时段起始时刻即#7时段终止时刻Pr057#8 时段状态选择000-003000*上同Pr043Pr058多变频泵方式时下限频率000-050035多变频泵方式时,小于此频率减泵。（注：每泵配一台变频器工作方式称为多变频泵方式）Pr059（保留备用）Pr060（保留备用）Pr061（保留备用）Pr062（保留备用）Pr063变频器减速时间000-250025单位: 秒 Pr064小泵变频工作时,小泵退出延迟时间000-250020单位: 秒 当前压力 Pr 003)时, 系统会快速降频,减泵。降频即频率快速降低一直到0。减泵仍按减泵的控制时序，就是当频率低于(Pr026) Hz,且压力低于设定值(Pr000、Pr001、Pr002)的(Pr021)%，就开始延时(Pr027)秒，时间到就减泵。l Pr 004 为变送器失效保护或无水保护设定值，当变送器出现故障, 使系统实际压力显示为零或很小, 会造成系统超压威胁管网安全. 或当系统无水位开关接入(比如对于深井泵安装水位开关就比较困难),当长时间缺水时会造成泵的损坏。水泵启动后，实际压力= Pr021(既偏差=Pr021)开始延时（延时时间Pr019），延时时间到后将变频器所带泵切换到工频电源上，然后变频器再启动另外一台泵，依此类推。相反，若有2台以上的泵同时工作，当频率降到30Hz, 而实际压力仍大于设定压力且偏差=Pr021开始延时（延时时间Pr020）, 延时时间到后切掉一台工频泵，依此类推。注：工作于此方式必须注意：1 一定要将变频器停车方式设为自由停车或接好自由停车控制线（参看接线端子说明的RM），且保证正式运行前控制有效。2 原则上工作于此方式时，电机功率不得大于37KW，否则请用直接启动方式（见以下说明）。 l Pr0122直接启动方式1 （参看附图2，3）其工作过程：当变频泵频率上升到50Hz, 而实际压力仍小于设定压力，且（设定压力实际压力）/ 设定压力 = Pr021(既偏差=Pr021)开始延时（延时时间Pr019），延时时间到后直接工频启动一台泵，而后再满足上述条件再起另一台，依此类推，减泵过程与上类似，加减泵按照先起先停的原则。与Pr012=1不同的是，加减泵过程中变频泵固定不切换。 按附图2接线，当变频泵连续工作时间超过Pr023的值，则变频器切换到另一台泵。若设Pr023=0, 则可简化成附图3的接线，此时变频器带固定泵，不可轮换工作。注：1、超过11KW的 水泵请用软起动器或采用自耦降压，星三角启动等方式，线路请参考附图2，3另行设计。2、工作于此方式下不可将变频器停车方式设为自由停车方式，也不可接自由停车控制线。l Pr0123锅炉补水（参看附图1）工作方式与Pr0120基本相同，实际压力设定压力Pr003时，端子D3有效，用来接电磁阀泻压，实际压力设定压力，端子D3失效（关电磁阀）。l Pr0124直接启动方式2 （参看附图4）与直接启动方式1基本相同，需设Pr023=0, 最多可启动8台工频泵l Pr0125多变频泵方式（参看附图5）这是针对一台变频器带一台泵的多泵系统，通常用于要求比较高的用户。加泵条件与上相同，延时后启动另一台变频泵。不同的是减泵过程，当2台以上的泵同时工作时，当频率低于Pr058即刻延时不再判断压力，延时后停一台变频器，同样按先起先停的原则。 l Pr0126 无负压给水方式（参看附图6）对于自来水管网有一定压力，用水量又不大且用水不太集中的用户（比如办公楼），无负压给水方式将是一种比较节能而且又节省设备投资的方式，它省去了储水池和大的缓冲罐利用自来水管网的压力直接进行二次加压，既节省了设备、节省了空间又节约了能源。控制方式与Pr0120 相似，不同的是在自来水管网的进户处增加一只压力传感器，Pr002作为管网安全压力值，当测得管网压力低于此参数则降低变频器的频率，保证管网压力不低于安全压力。l Pr0127、8、9、10对于消防功能另有说明Pr022允许工作泵数量可以根据需要灵活设置可同时工作的泵的数量是等于或小于实际配置泵的数量，但所有的泵都可以参加循环和定时自动轮换。 例如：系统设置了4台泵，并且设定了Pr015=1、Pr016=1、Pr017=1、Pr018=1，但暂时用水量很小，一台泵即可满足用水量，则设置Pr0221，那么任何情况下都只有一台泵在工作，但所有泵都会定时自动轮换。Pr025休眠设置Pr026大泵开始休眠或附属小泵工频工作判断频率（一级休眠准入频率）Pr027休眠开始或启动附属小泵延迟时间Pr028退出休眠状态或停附属小泵压力的相对压力Pr064小泵变频工作时,小泵退出延迟时间Pr065小泵变频工作时进入休眠判断频率2008年经过改进的BHK提供了丰富的一、二两级休眠功能。Pr025=001: 一级休眠 大泵休眠或小泵工频工作（不接小泵就是休眠）当前压力设定压力（Pr000或Pr001）Pr028且控制频率Pr026开始计时,计时时间超过Pr27大泵即近入休眠状态或启动工频小泵; 当前压力设定压力（Pr000或Pr001）Pr028即刻退出休眠状态或停止工频小泵。Pr025=002: 一级休眠下不允许二级休眠 即小泵变频工作但不允许停止运行当当前压力设定压力（Pr000或Pr001）Pr028且控制频率Pr026开始计时,计时时间超过Pr027，大泵被切掉暂停，变频器带小泵工作，并以Pr002为设定值；当前压力设定压力（Pr002）Pr028且控制频率48z开始计时，计时时间Pr064小泵转为大泵运行. 调试时注意Pr064的值不可太小.Pr025=005: 一级休眠下允许二级休眠 即小泵变频工作且被允许休眠，小泵进入和退出与 Pr025=002相同。当小泵变频工作时，当前压力设定压力（Pr002）Pr028且控制频率Pr065开始计时,计时时间超过Pr027小泵即刻进入休眠状态。当前压力设定压力（Pr002）Pr028小泵即刻退出休眠。Pr029密码1Pr030密码2Pr031密码3Pr032可工作天数l 密码的设置 任何时候按编程键“Prog”进入编程状态，再将Pr029-Pr031设为非55的数值（55为出厂值，必须修改这三个密码后才可以设定Pr032，切记记下这三个密码，不要遗忘，同时避免编程时误操作而修改了Pr032）。Pr032设置适当值之后，按确认键“Enter”后即进入工作天数倒计时状态：即工作Pr032设定的天数之后禁止全部水泵工作。Pr032不可再修改（除非按以下方法解锁）。l 解锁的方法 必须在上电倒计时状态下按编程键“Prog”进入编程状态，将Pr029-Pr031分别输入上次设定的密码，每次输入勿忘按确认键“Enter”，重新上电即取消可工作天数倒计时，即解锁成功。不过解锁仅一次有效。再修改Pr032的值必须在解锁后重新设定为不同的数值，用与上次相同的值修改不了。Pr033参数锁定Pr034恢复出厂值*l 为避免外人随便操作，应将参数锁定，通常设Pr033=1，用户即可自由修改设定压力，而又不会修改别的参数。重新解除参数锁定需要从新上电既取消倒计时工作将Pr033=0l 某些情况下由于人为或外界的干扰会造成系统的混乱，此时可恢复出厂值，再重新设定。恢复出厂值的操作需在上电倒计时结束前，将Pr034 设为1，按确认后退出。Pr040实际时间Pr041定时运行时使用时间段数Pr042#1时段起始时间Pr043#1时段状态选择定时工作也是一种节能模式，又可分四种方式：l 定时供水 在某些地区还在使用，既一天分几段时间供水。l 定时调压 用水高峰时用压力1，低谷时用较小的压力2l 定时小泵 用水高峰时用大泵变频恒压，低谷时用小泵恒压且用较小的压力3（Pr002）l 综合以上三种方式,七、设置案例 以南方某法院宿舍楼群为例。现场情况及要求是：凌晨2:30分几乎所有人都睡觉了，全部水泵停机；凌晨6：30分住户纷纷起床，水泵开机并以0.40Mpa高峰压力送水；到上午8：10所有职工都上班了，仅有少数留守家属，水泵压力调到0.35MPa；上午11：30分临近下班是家属到做饭时间了，水泵压力调升到0.4MPa，这个压力在中午持续大约2个半小时，到下午14：30分因为职工又都上班了，仅有少数留守家属，水泵压力调降到0.35MPa；到下午5：30临界下班时间，做晚饭时间开始了，压力调升至0.40MPa，由于晚上做饭、洗碗、洗衣、洗澡，用水量大持续时间长，高压力可能需要维持到21：00，之后用水量逐渐减少，压力可调降至0.35MPa，这个一直持续到凌晨2:30分，之后预计95%的人都睡觉了，因此2：30分将全部水泵关机节能（压力设为0）。， 1、压力、时间设置方法举例如下：Pr000=0.40Mpa，第一工作压力(主泵工作压力)Pr001=0.35MPa，第二工作压力(主泵工作压力)Pr002=0.33MPa，第三工作压力(辅助泵工作压力)Pr042（#1时段）=02.30，第1定时时段，全体睡眠。Pr043（#1时段）=000，工作压力为0压力（停机状态）、Pr044（#2时段）=06.30，第2定时时段，纷纷起床。Pr045（#2时段）=001，工作压力为第一压力(0.40MPa)Pr046（#3 时段）=08.10，第3定时时段，全体上班。Pr047（#3 时段）=002，工作压力为第二压力(0.35MPa)Pr048（#4 时段）=11.30，第4定时时段，即将下班。Pr049（#4 时段）= 001，工作压力为第一压力(0.40MPa)Pr050（#5时段）= 14.30，第5定时时段，全体上班。Pr051（#5 时段）= 002，工作压力为第二压力(0.35MPa)Pr052（#6时段）= 17.30，第6定时时段，即将下班Pr053（#6 时段）= 001，工作压力为第一压力(0.40MPa)Pr054（#7时段）= 21.00，第7定时时段，夜忙结束。Pr055（#7 时段）= 002；工作压力为第二压力(0.35MPa)Pr056（#8时段）= 23.30第8定时时段，零星用水。Pr057（#8 时段）= 003；工作压力为第三压力(0.33MPa)，仅辅助小泵工作(如果有小泵的话)。Pr042（#1时段）=02.30，第1定时时段，全体睡眠。回到起点设置。2、其他主要基础设置方法举例如下：Pr007=1.0MPa,1.0MPa为压力表的最大量程Pr008=010，添入适当值使管道没有压力的时候BHK显示的压力值刚好也为”000”Pr012= 001；多泵标准循环软启动方式Pr013=000；PID输出控制方式Pr014=000；通电首先1#号泵工作（001- #2泵 002- #3泵 003- #4泵）Pr022=002；允许2台泵同时工作。实际工作泵的数量达到此数值，不再加泵Pr023=009；定时换泵时间间隔为9小时。最大24小时，=000为取消定时。Pr025=005；主泵休眠时小泵变频工作（以及休眠），同时允许小泵频率休眠（二级休眠）。Pr026=035；大泵开始暂停运行或启动工频小泵的判断频率为35Hz。Pr027=240；变频器频率低于35Hz且时间超过240秒之后进入启动附属小泵。Pr028=005；当前压力低于设定压力0.35MPa(0.40MPa/0.33MPa)-0.05MPa=0.3MPa（0.35MPa/0.28MPa）时，终止小泵运行回到大泵运行(或终止小泵休眠回到小泵运行)Pr033=000；参数不锁定(=001参数锁定)Pr041=008；定时运行时使用的时间段数为8段（#字母后的阿拉伯数字）。如果按照P6页运行时间组推荐的7段时间工作表，则应将Pr041设为007。Pr064=020；小泵变频工作时,小泵退出延迟时间为20秒；当前压力 (Pr002-Pr028)=0.28MPa且频率高于48Hz开始计时 。Pr065=040；小泵变频工作时进入休眠判断频率为40 Hz八、控制面板及其操作方法1、 控制面板l 编程键() 在任何状态下按此键进入或退出编程状态，指示灯“PROG”亮和灭分别表示进入已经进入和退出编程状态。l 上升键() 在编程状态下，增加参数号或数据。在运行状态下，增大设定压力。l 下降键() 在编程状态下，减小参数号或数据。在运行状态下，减小设定压力。l 确认键() 在编程状态下，用于存储改变的数据。在运行状态下，改变显示内容，“Hz”灯熄灭时，显示“设定压力”，反之显示“频率”。l 手动换泵 () 在自动运行状态下，若只有一台泵运行，则进行换泵操作。l 启动/暂停 () 启动或暂停系统运行。系统停止运行时，数码显示会闪烁，指示灯“RUN”熄灭。在对传感器进行零点压力校正时，应当暂停系统运行。l 水泵工作状态显示 #1、#2、#3、#4分别指示相应泵的状态，闪烁表示变频运行，常亮表示工频运行。l 其它状态显示 FIRE、SLEEP、TIME、PROG、RUN分别指示火灾 、休眠状态、显示时间、编程状态、运行状态。 2、参数编辑操作操 作按 键显 示1任一状态下按编程键 PROG灯亮Pr 0002按上箭头键或下箭头键到需修改的参数项，例如Pr 12Pr 0123按确认键显示当前设定值 0014例如将Pr012改为0，按下箭头键 0005按确认键存储该值, 然后自动跳到下一参数项Pr 0136退出编程键编程状态，显示原状态如：设定压力和实际压力0.30 0.303、 显示项目及故障说明 显示说 明显示说 明ddd X
