钣金通用模具完全手册模板.doc

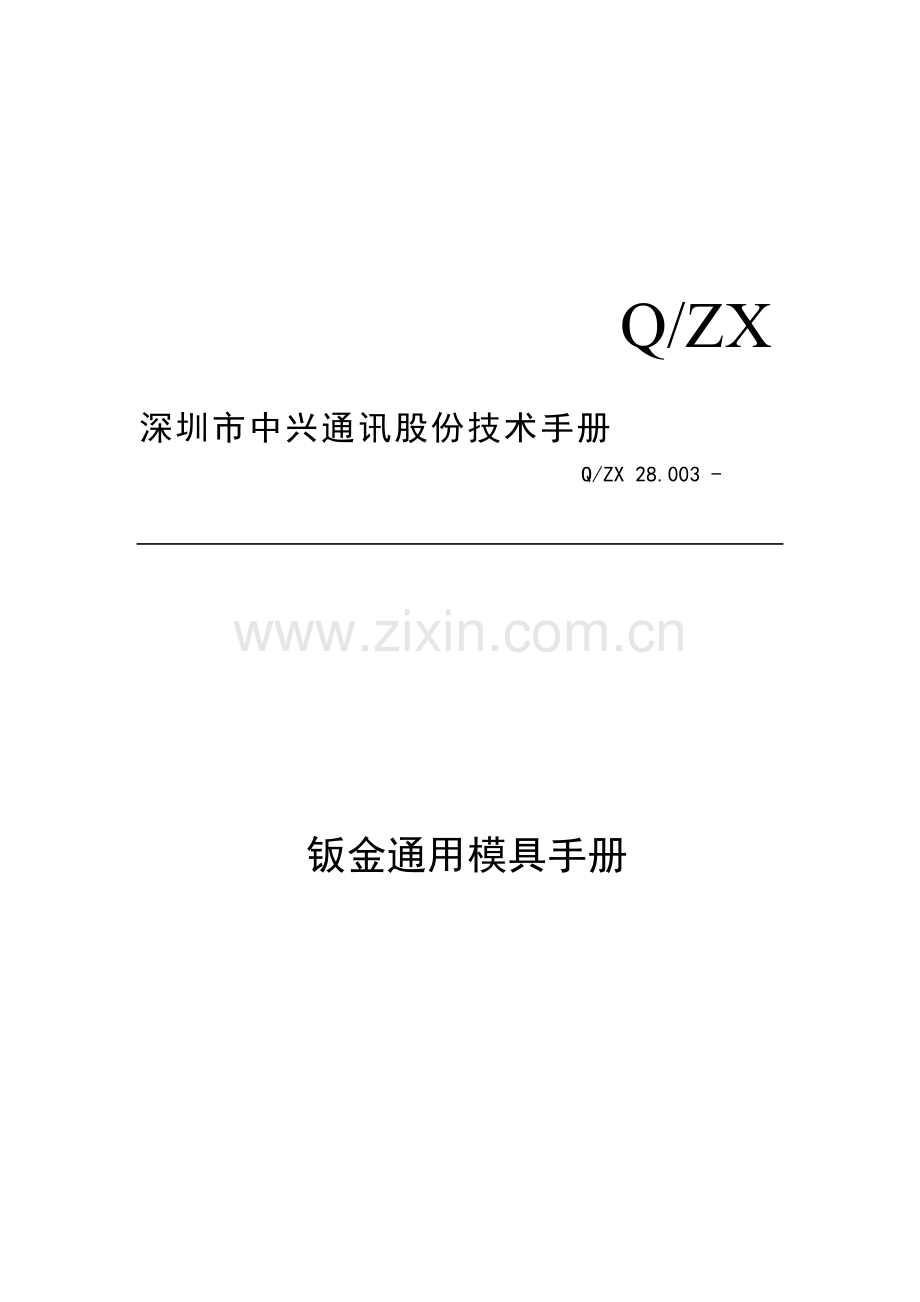

Q/ZX
深圳市中兴通讯股份技术手册

Q/ZX 28.003 -

钣金通用模具手册

-01-06 公布 -01-15 实施

深圳市中兴通讯股份 发 布
Q/ZX 28.003 -

目 次

序言
1 范围 1
2 钣金通用模具 1
2.1 冲孔模 1
2.1.1 圆孔模 1
2.1.2 方孔模 5
2.1.3 长圆孔模 6
2.1.4 异形孔模 8
2.2 冲凸型模 9
2.2.1 方形凸 9
2.2.2 长圆形凸 10
2.2.3 圆形凸 11
2.3 压沉槽模 11
2.4 切口模 11
2.5 翻边模 12
2.6 百叶窗模 12
2.7 特殊模具 13
2.7.1 边缺口模1 13
2.7.2 边缺口模2 13
2.7.3 角缺模 14
2.7.4 1U面板密孔模 14
2.7.5 2U面板密孔 14
2.7.6 10J门板密孔模 14
2.7.7 风扇网孔模 15
2.7.8 1U面板切边模 15
2.7.9 2U面板切边模 16
2.7.10 扎线凸孔模 16
2.7.11 扎线孔模 16
2.7.12 扎线凹孔模 16
2.7.13 压筋模 17
2.7.14 导电板套裁模 17
2.7.15 导电板套裁模 17
3 常见折弯模具（上模） 17
附录A（标准附录）常见折弯模具（上模）…………………………………………………18

Q/ZX 28.003 -
前 言

在企业产品结构中，钣金件占结构件百分比最大。其含有种类多、批量大、结构复杂，模具数量多而制造费用贵等制造特点。为了充足利用现有钣金模具资源，降低模具资源重置，促进企业内部各事业部之间产品钣金件结构尽可能统一和技术交流和共享，特编制本手册。
本手册数据起源于：
a）第2.1条-2.7条中数据由广州白云机器厂提供(尤其说明除外)；
b) 第2.8条中数据由中兴新机柜厂提供；
c) 第3章中数据由中兴新机柜厂和嘉骏源实业提供，关键搜集了常见折弯模具（上模）特征参数，以供设计含有弯折特征零件时参考。
数据录入截止时间为11月20日。
本手册所搜集数据存在以下特点：
a）模具定位通常见工艺孔定位，少数采取可调整式边定位；
b）同一个零件有多副模具，由多个供给商提供；
c) 字段值为零或空，关键因为其数据较难确定而参考价值不大；
d) 所收录数据不全，有待补充。
本手册数据推荐检索方法：依据所设计钣金件功效性要求，查阅本手册所列零件结构特征参数，尽可能选择已经有结构数据，以设计钣金零件，充足利用现有钣金件模具。
本手册由深圳市中兴通讯股份质企中心工艺部提出，技术中心技术部归口。
本手册起草部门：质企中心工艺部。
本手册关键起草人：白建 周全。
本手册于1月首次公布。

深圳市中兴通讯股份技术手册

钣金通用模具手册

Q/ZX 28.003 –

1 范围
本手册搜集了企业钣金通用模具加工零件结构特征参数。
本手册适适用于企业产品结构设计和工艺设计。
2 钣金通用模具
冲孔模
2..1 圆孔模
2..1.1 单圆孔模
见图1、表1。
图1

表1 单位:mm
序号
孔径ΦD
料厚t
应用实例
备注说明
1
2.5
2.0
ZX-SMJ-02-1/12

2
3.2
1.5-2.0

3
4.2
1.5-2.0

4
5.0
1.5-2.0

5
5.2
1.5-2.0

6
6.3
1.5
ZX016J-04-02-1/4(1/5)

7
6.5
1.5
ZX-10JC-03-01/03

8
8.5
1.5-2.0

9
14
2.0

10
17
1.5

11
18
1.5

12
19
1.5

13
110
1.5
ZX-SMJ-03/2

14
26
1.5

15
54
1.5

16
116
1.5

17
120
1.5

2..1.2 两圆孔模
见图2、表2。

图2

表2 单位:mm
序号
孔径ΦD
孔距L
料厚T
应用实例
备注说明
1
2.3
20
2.0
ZX-10JC-01/8

2
2.5
37
1.5
ZX-10JC-02-01/02

3
3.12
74
2.0
ZX-10JC-10/6(11/1)

4
3.2
5.4
1.5
ZX-ONU-IJ-02/4

5
4.5
20
3.0
ZX-10JC-01-1/2

6
7
62.4
1.5
ZX-10JC-04-2/2

7
7
75
1.5
ZX-10JC-04-1/2

8
8.2
77.78
1.5
ZX-10JC-01/16

2..1.3 密圆孔模
2..1.3.1 单排密圆孔
见图3、表3。

图3

表3 单位:mm
序号
孔径ΦD
孔距L1
孔数n
料厚t
应用实例
备注说明
1
3.5
8
9
1.2
ZX016J-04-07-1/1

2
5
10
5
1.5

3
5
12
23
1.5

中兴新
4
5.2
10
7
1.2

5
6
10
5
1.5
ZX-10JC-01/4

6
6
10
12
1.2
ZX-10JC-01/4

2..1.3.2 方形密圆孔
见图4、表4。

图4
表4 单位:mm
序号
料厚t
结构尺寸
应用实例
备注说明
1
1.5
见图4
ZX-10JC-01/4

2..1.3.3 交错偶数密孔
见图5、表5。
图5
表5 单位:mm
序号
孔径Φ
L1
L2
L3
料厚t
孔数n
应用实例
备注说明
1
4.5
12
6
5
1.2
14
ZX-SMJ-2/1

2
5
20
10
10
1.2
10
ZX-DNU-IJ/1

2..1.3.4 交错奇数密孔
见图6、表6。
图6

表6 单位:mm
序号
孔径ΦD
L1
L3
料厚t
孔数n
应用实例
备注说明
1
2.5
7
3.5
1.2
13
ZX-ONU-IJ-10-1/1

2
3.2
10
5
1.0
5
ZX016J-04-40/01

3
3.2
10
5
1.0
11
ZX016J-04-40/02

4
6
10
15
1.2
29
ZX-SMJ-02-1/9

2..2 方孔模
2..2.1 单方孔模
见图7、表7。
图7

表7 单位:mm
序号
边长L
边宽H
料厚t
应用实例
备注说明
1
8
8
1.5
ZX-10JC-04-1/2

2
13
13
<3

3
14
6
<3

4
16
8
<3

5
17
17
<4

6
25
14
<4

7
28.5
23
<6

8
30
2\3
1.5

9
30
16
1.5

10
44
44
<2

11
45
34
<2

12
66
35
1.5
ZX-10JC-04-1/2

13
89.48
18.7
1.5
ZX-10JC-01-7/1-4

14
103
13
1.5
ZX-10JC-15A-1/4

2..2.2 单排密方孔
见图8、表8。
图8
表8 单位:mm
序号
尺寸A
尺寸B
孔距L
孔数n
料厚t
应用实例
备注说明
1
5
5
15
5
1.2

2
5
5
15
7
1.2

2..2.3 双排密方孔模
见图9、表9。
图9
表9 单位: mm
序号
料厚t
孔数n
应用实例
备注说明
1
1.5-3.0
10

铝板

2..3 长圆孔模
2..3.1 单长圆孔
见图10、表10。

图10

表10 单位: mm
序号
尺寸H
尺寸L
料厚t
应用实例
备注说明
1
4
30
2.0
ZX-ONU-IJ-08/2

2
4.5
25
1.5
ZX-10JC-15-1/7

3
6
12
1.5
ZX-10JC-01-7/6

4
6
10
2.0

5
6.5
20
1.5
ZX-ONU-IJA-20/1

6
18
30
1.5

7
40
80
1.5
ZX016J-04-23/1

8
44
70
2.0
ZX-10JC-01-1/1

9
51
150
2.0
ZX-ONU-IJ-01-1/3

2..3.2 单排长圆密孔
见图11、表11。
图11

表11 单位: mm
序号
尺寸H
尺寸L
孔距L1
孔数n
料厚t
应用实例
备注说明
1
3
30
8
2
2.0
ZX-ONU-IJ-04/05

2
4
30
24
11
2.0

3
4
30
10
15
1.5
ZX-SMJ-04-1/1

4
4
30
10
19
1.5
ZX-SMJ-04/1

5
4
30
10
21
1.5
ZX-SMJ-04-1/1

6
6
12
40
2
1.5
ZX-10JC-01-4/1

7
20
100
40
7
1.5
ZX-10JC-01/16

2..3.3 多排长圆密孔
见图12、表12。
图12
图12中：L1为行方向孔距，n为行方向孔数，L2为列方向孔距，m为列方向孔数，t为材料厚度，H、L为长圆孔尺寸。
表12 单位：mm
序号
H
L
N
L1
n
L2
m
t
应用实例
备注说明
1
3
30
8
14
4
45
2
2．0

2
3
30
12
10
4
40
3
1．2
ZX-SMJ-02-1/10

3
3
30
20
7
5
50
4
2．0
ZX-SMJ-02-1/8

4
4
30
14
10
7
40
2
1．5
ZX-SMJ-04-1/1

5
4
30
3
0
1
33
3
1．0
ZX-SMJ-02-5/2

6
4
30
12
10
3
40
4
1．5
ZX-SMJ/11

7
4
30
18
10
6
40
3
1．2
ZX-SMJ-02-1/10

2..4 异形孔模
2..4.1 圆缺孔
见图13、表13。
图13
表13 单位：mm
序号
直径фD
尺寸L
料厚t
应用实例
备注说明
1
12
10．7
1.2
ZX-ONU-IJ-6-1

2
12
11
1.5
ZX-10JC-01-7/6

3
16.5
15.2
1.2
ZX-SM16J-07-01/01

4
19
16
1.2
ZX-10JC-03-01/01

5
19.1
16.1
1.5
ZX-SMJ-02-2/1

6
22.5
19.5
1.2
ZX016J-04-02-1

7
22.5
20
1.2
ZX016J-04-02-1/1

2..4.2 长方圆角孔
见图14、表14。
图14
表14 单位：mm
序号
尺寸L
尺寸H
圆角R
应用实例
备注说明
1
180
100
41
ZX-SM16J-01-1/1

冲凸型模
2..1 方形凸
见图15、表15。
图15

表15 单位：mm
序号
A
B
C
h
t
应用实例
备注说明
1
9
20
3
3.6
2
ZX016J-04-10/9

2
12
20
3
3
2
ZX-ONU-IJ-02/6

3
12
20
3
3
2
ZX016J-04-10/9

4

25
4
4.5
1.5
ZX016J-04-23/1

5
22
35
6
3.8
1.2
ZX-SMJ-02-3C-1A/1

6
25
35
3
2
1
ZX-SM16J-03-2/1

7
25
35
6
2
1
ZX-SMJ-02-1/9

8
30
35
3
2.1
1
ZX-SM16J-03-2/1

9
40
40
40
2
1.5
ZX-10JC-02-02-01/01

10
12
22
3
5
2

中兴新
11
15
25
3
4.8
1.2

中兴新

2..2 长圆形凸
见图16、表16。
图16

表16 单位：mm
序号
L
B
h
t
应用实例
备注说明
1
23.5
6
1.5
1
ZX-SMJ-02-5/1

2
25.5
12
5
1.5
ZX-ONU-IJA-20/1

3
183
8
4
1.5
ZX-SMJ/04
内R2.5
4
195
6
2.7
1.5
ZX-10JC-01/2

5
590.5
42
5.2
1.2
ZX-ONU-IJ-10-1/1
内R55.9

2..3 圆形凸
见图17、表17。
图17

表17 单位：mm
序号
фD
фd
h
t
应用实例
备注说明
1
22
12
6.2
1.2
ZX-SM16J/2

2
36
26
6.3
1.2
ZX-10JC-03-01/01

压沉槽模
见图18、表18。
图18

表18 单位：mm
序号
L
B
h
t
应用实例
备注说明
1
210
7
2.5
1
ZX-SM16J-05-9-1

2
320
12
3
2.5
ZX-SM16J-03/01

3
483
11
3
1
ZX-SM16J-03/05

切口模
见图19、表19。
图19

表19 单位：mm
序号
A
B
h
t
应用实例
备注说明
1
18
19
5.6
1.5
ZX-SMJ/04

2
15
10
5.5
1.5

数控模
3
15
10
7.5
2.0

数控模

翻边模
见图20、表20。
图20
表20 单位：mm
序号
螺纹
φD
t
应用实例
备注说明
1
M4
3.3
1.2

数冲模
2
M5
4.2
1.5

数冲模
3
M6
5.1
2.0

数冲模

百叶窗模
见图21、表21。
图21
表21 单位：mm
序号
A
B
L
R1
t
应用实例
备注说明
1
6
30
12
2
1.5

数冲模
2
10
60
20
4
1.5

数冲模
3
14
100
25
6
2.5

数冲模

特殊模具
2..1 边缺口模1
见图22、表22。
图22

表22 单位：mm
序号
料厚t
结构尺寸
应用实例
备注说明
1
1.5
见图15
ZX-10JC-01-4/1

2..2 边缺口模2
见图23、表23。
图23

表23 单位：mm
序号
料厚t
结构尺寸
应用实例
备注说明
1
2.0
见图16
ZX-ONU-IJ-05/1(/2)

2..3 角缺模
见图24、表24。
图24

表24 单位：mm
序号
料厚t
结构尺寸
应用实例
备注说明
1
1.2
见图17
ZX-ONU-IJ-6-1/1

2..4 1U面板密孔模
见图25。
图25
2..5 2U面板密孔
见图26。
图26
2..6 10J门板密孔模
见图27。

图27

2..7 风扇网孔模
见图28。
图28

2..8 1U面板切边模
全部尺寸一次成型，包含R、腰形孔、切边。见图29。

图29

2..9 2U面板切边模
全部尺寸一次成型，包含R、腰形孔、切边。见图30。
图30
2..10 扎线凸孔模
见图31。
图31

2..11 扎线孔模
凹凸组合，见图32。
图32

2..12 扎线凹孔模
见图33。
图33
2..13 压筋模
见图34。
图34

2..14 导电板套裁模
冲孔。图号：ZX052J-11。见图35。
图35

2..15 导电板套裁模
冲孔。图号：ZX-10JD-01-16-1/1。见图36。
图36
3 常见折弯模具（上模）
见附录A(标准附录)。
附录A
（标准附录）
常见折弯模具（上模）
常见折弯模具（上模）见图A1-A11：
图A1

图A2

图A3

图A4
图A5

图A6

图A7

图A8

图A9

图A10

图A11
