博物馆地坪方案.doc

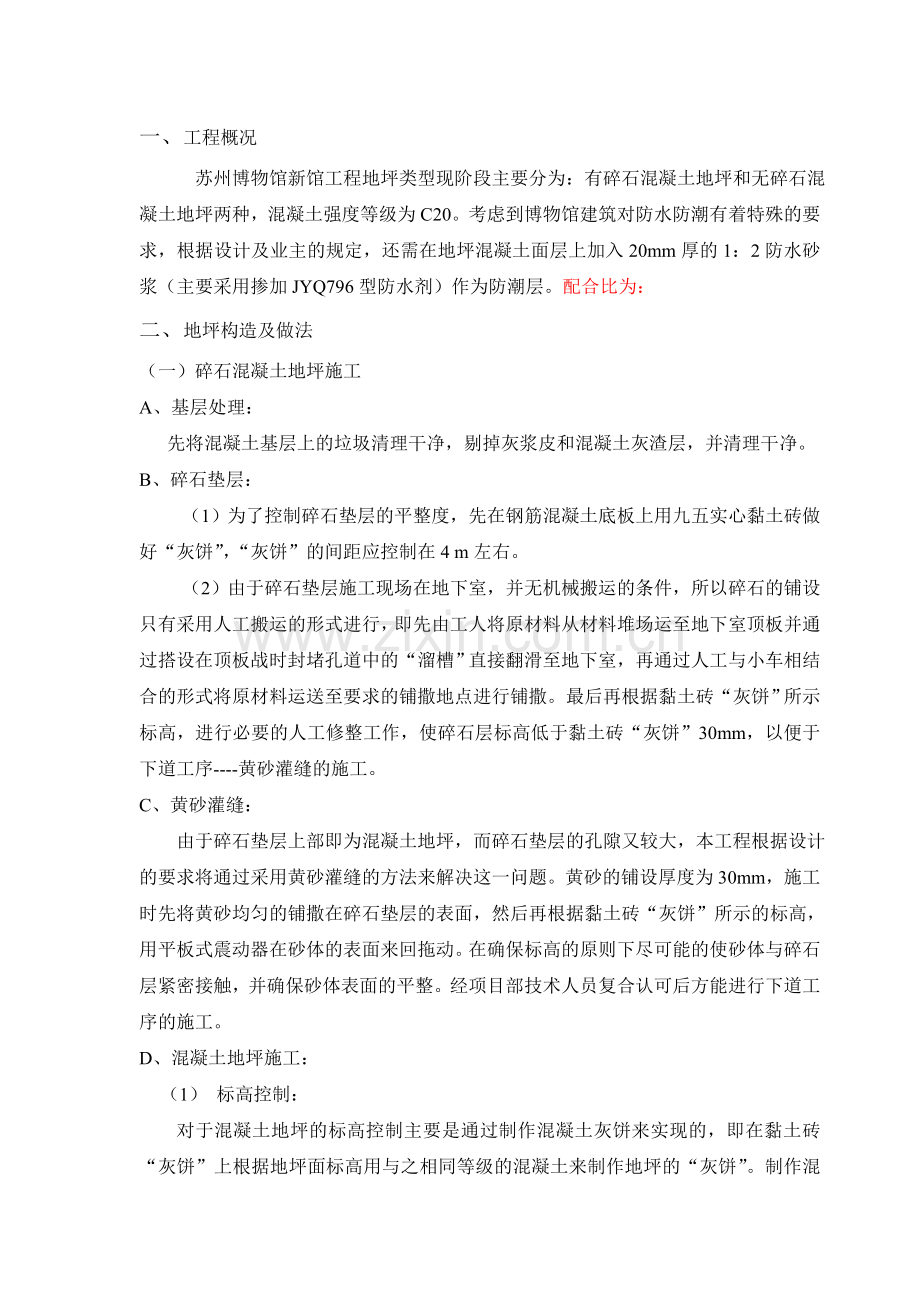

一、 工程概况 苏州博物馆新馆工程地坪类型现阶段主要分为：有碎石混凝土地坪和无碎石混凝土地坪两种，混凝土强度等级为C20。考虑到博物馆建筑对防水防潮有着特殊的要求，根据设计及业主的规定，还需在地坪混凝土面层上加入20mm厚的1：2防水砂浆（主要采用掺加JYQ796型防水剂）作为防潮层。配合比为：二、 地坪构造及做法（一）碎石混凝土地坪施工A、基层处理：先将混凝土基层上的垃圾清理干净，剔掉灰浆皮和混凝土灰渣层，并清理干净。B、碎石垫层：（1）为了控制碎石垫层的平整度，先在钢筋混凝土底板上用九五实心黏土砖做好“灰饼”，“灰饼”的间距应控制在4 m左右。（2）由于碎石垫层施工现场在地下室，并无机械搬运的条件，所以碎石的铺设只有采用人工搬运的形式进行，即先由工人将原材料从材料堆场运至地下室顶板并通过搭设在顶板战时封堵孔道中的“溜槽”直接翻滑至地下室，再通过人工与小车相结合的形式将原材料运送至要求的铺撒地点进行铺撒。最后再根据黏土砖“灰饼”所示标高，进行必要的人工修整工作，使碎石层标高低于黏土砖“灰饼”30mm，以便于下道工序-黄砂灌缝的施工。C、黄砂灌缝： 由于碎石垫层上部即为混凝土地坪，而碎石垫层的孔隙又较大，本工程根据设计的要求将通过采用黄砂灌缝的方法来解决这一问题。黄砂的铺设厚度为30mm，施工时先将黄砂均匀的铺撒在碎石垫层的表面，然后再根据黏土砖“灰饼”所示的标高，用平板式震动器在砂体的表面来回拖动。在确保标高的原则下尽可能的使砂体与碎石层紧密接触，并确保砂体表面的平整。经项目部技术人员复合认可后方能进行下道工序的施工。D、混凝土地坪施工：（1） 标高控制：对于混凝土地坪的标高控制主要是通过制作混凝土灰饼来实现的，即在黏土砖“灰饼”上根据地坪面标高用与之相同等级的混凝土来制作地坪的“灰饼”。制作混凝土灰饼的工作应在浇注地坪的前3天完成，以确保在浇注混凝土时灰饼已具备了要求的强度，避免浇注过程中产生不必要的人为损坏。灰饼间距严格控制在4米已内。（2）混凝土及防水砂浆浇捣：混凝土采用商品砼，严格控制坍落度、水灰比，混凝土随浇随用振动机按次序振捣密实，混凝土铺设厚度应底于踏饼标高20mm，以便于准确的进行防水砂浆施工，振动时应按照一定的顺序进行，以免产生“漏振”现象。振动时间应控制在15秒钟以内，振动时两侧人员应相互配合，同步前进，平板式振动器来回复振一次。当混凝土表面基本无气泡出现，表面基本平整，出现少量水泥浆时即可停止振动。为了确保今后防水砂浆层与混凝土层能紧密的连接，杜绝“空鼓”或“脱壳”现象的产生，在完成混凝土浇筑后的一天内即应将防水砂浆均匀的铺于混凝土之上，并根据混凝土灰饼所示标高用铁锨将其摊开并初步刮平。此外，考虑到混凝土浇注后其表层必然会有多余的水份析出，而每个房间又相对地比较独立，水份无法及时的排出，这样就有可能使混凝土地坪产生“起砂”、“脱壳”等不良现象。为此，我们将在每个独立单间的中间位置留设一个直径约为300mm的积水洞，将表层的积水集中排入此洞，然后用小型吸水泵的形式及时将积水排出地下室。确保地坪混凝土的合理水灰比及浇注质量。（3） 地坪抹面：地坪抹面应分三遍完成，即“粗抹，精抹、终抹”。对PVC地板面层或其他最终完成面的要求是表面要压光，其余有面层贴面的要求打毛，凡为最终面层的项目部要求先完成混凝土基层，水泥防水砂浆待以后再做。A、粗抹：当人踩上去没有脚窝，即可用木蟹均匀反复抹压密实，同时用2m刮尺进行刮抹整平。粗抹时应着重控制好整体平整度。B、精抹：面层初凝后，人踩上去有脚印但不下陷时，用铁抹子抹平压光，边抹压边把坑凹处填平，至面层表面无砂眼为止。要求不漏压，表面压平，压光。同时用2m靠尺检查，以便及时修整。C、终抹：约在混凝土或砂浆终凝前1.5h左右，人踩上去稍有脚印用铁抹子把精抹时留下的全部抹纹压平，压实，压光。此道工序必须在混凝土或砂浆终凝前完成。D、养护：混凝土表面终抹结束后应对其进行养护，可浇水进行养护，浇水次数根据气温决定，但要保证混凝土表面保持在湿润状态，养护期不得少于3天。（二）无碎石混凝土地坪施工：无碎石混凝土地坪即取消了碎石垫层直接在底板上浇注混凝土地坪，其做法和养护可参见上部“碎石混凝土地坪施工”。有碎石混凝土地面做法示意图无碎石混凝土地面做法示意图三、留设滴水管，确保防水效果本工程地下室多为文物的配套用房，考虑到文物的珍贵性和不可再生性，因此必须确保防水效果的万无一失。由于博物馆地下室工程的开挖深度较大加之地下水位较高，湿气液化后的小水滴或墙板毛细渗漏孔中的水份及有可能通过外墙板与内隔墙间的隔气层渗入室内。因此我们将通过在沿外墙板的构造柱中预埋管件来解决这一难题。即在构造柱的底部预埋一根直径50mm的PVC管，这样即使有微量的水份析出，也可以立即通过PVC管直接排入碎石垫层中，极少量的水份对于大面积的碎石垫层而言完全可以立即吸收，不会对室内物品产生任何的影响。（详细做法见下图）预埋PVC出水管构造示意图预埋PVC出水管构造节点图四、相关安全、健康防护注意事项1、所有进入施工区域的人员必须戴好安全帽，专职安全员现场监督。2、电梯井、集水坑等洞口应用木方和模板封盖，防止人员坠落。3、振动器电线由专门人员随时处理，确保不缠绕、不硬拉硬拽，能够挂空的必须挂空。电工要检查开关，漏电保护器的完好性。4、严禁私自拉设电线及活动电箱。5、泵车停机点，地面要保持坚实，若在土上，须用枕木或基板垫好。搅拌车上泵应有出料工认真指挥。混凝土浇筑结束后必须将推车、场地冲洗干净，污水集中至沉淀池，确保环境卫生。6、不准在浇注过程中随意乱丢杂物、烟头要放在专设的泥桶内。7、人员进出现场必须走安全通道。8、在碎石翻运时，“溜槽”的上下口位置都必须有专人指挥，严禁随意翻倒现象的发生。9、工人在装卸或搬运黄砂、水泥等粉尘材料时，必须佩带好相关的防护口罩、眼镜及橡胶手套。10、夏天施工时应注意多补充水分，进行高强度施工作业时应注意劳逸结合，以免中暑。11、防水剂虽为环保型，但在使用过程中专人负责，不可污染其他东西，空桶及时回收集中存放，供应商负责回收。12、食堂应切实做好食品的卫生安全工作，确保员工的饮食卫生。13、落实专人定期、定时检查现场劳动防护措施的落实情况。
