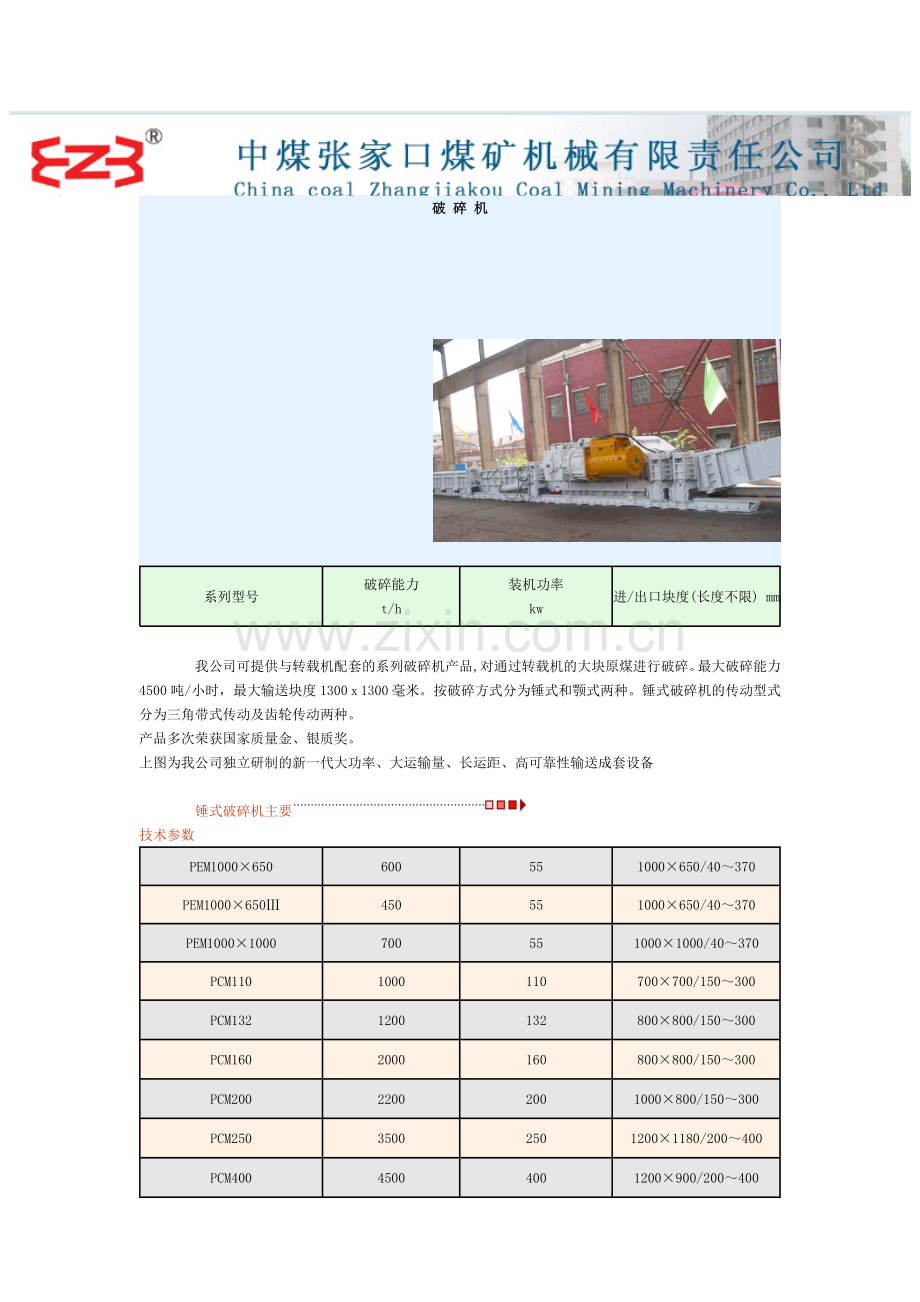

破 碎 机

    我公司可提供与转载机配套的系列破碎机产品,对通过转载机的大块原煤进行破碎。最大破碎能力4500吨/小时，最大输送块度1300 x 1300 毫米。按破碎方式分为锤式和颚式两种。锤式破碎机的传动型式分为三角带式传动及齿轮传动两种。
产品多次荣获国家质量金、银质奖。
上图为我公司独立研制的新一代大功率、大运输量、长运距、高可靠性输送成套设备

    锤式破碎机主要技术参数

系列型号
破碎能力
t/h
装机功率
kw
进/出口块度(长度不限) mm
PEM1000×650
600
55
1000×650/40～370
PEM1000×650Ⅲ
450
55
1000×650/40～370
PEM1000×1000
700
55
1000×1000/40～370
PCM110
1000
110
700×700/150～300
PCM132
1200
132
800×800/150～300
PCM160
2000
160
800×800/150～300
PCM200
2200
200
1000×800/150～300
PCM250
3500
250
1200×1180/200～400
PCM400
4500
400
1200×900/200～400

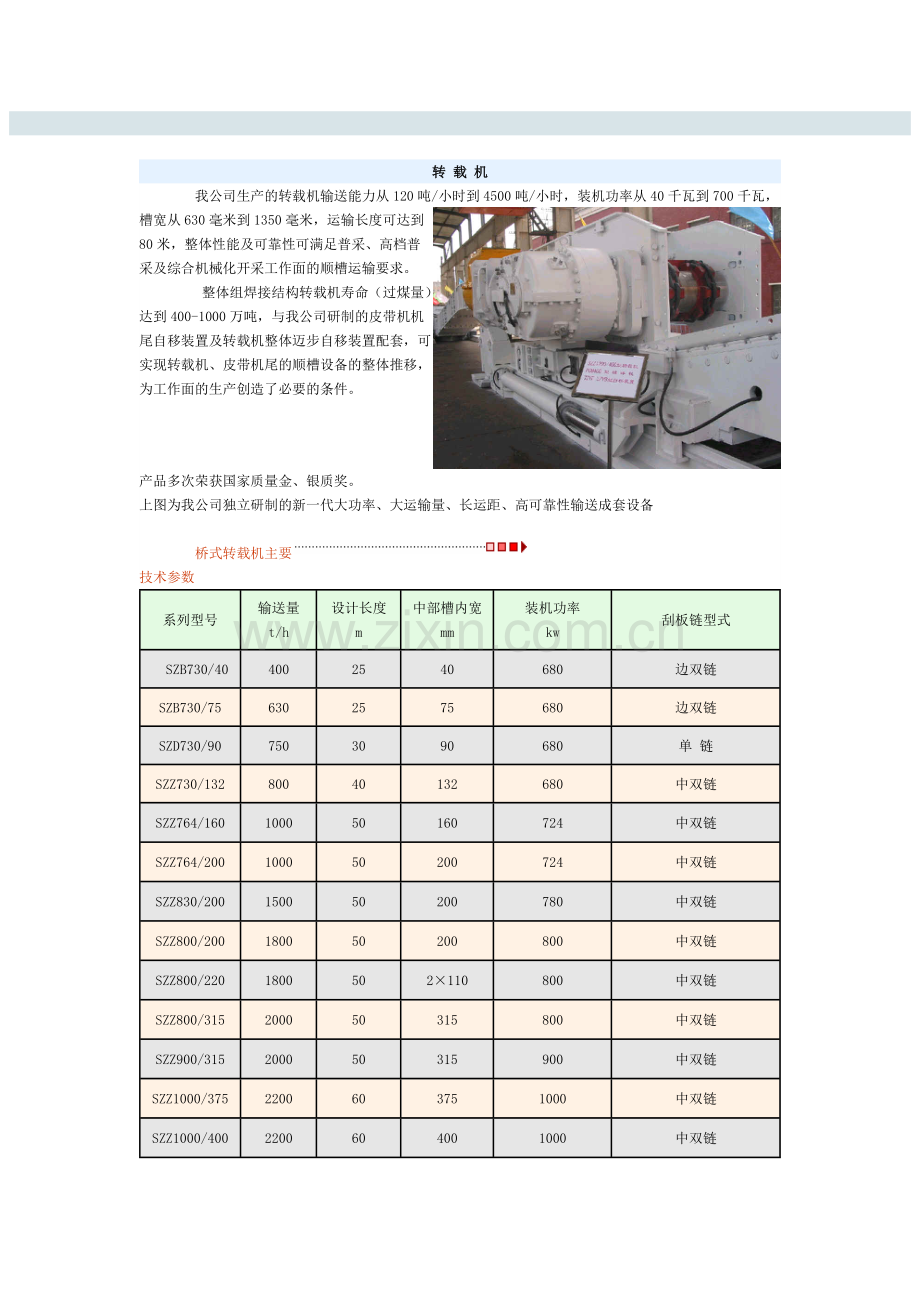

转 载 机
    我公司生产的转载机输送能力从120吨/小时到4500吨/小时，装机功率从40千瓦到700千瓦，槽宽从630毫米到1350毫米，运输长度可达到80米，整体性能及可靠性可满足普采、高档普采及综合机械化开采工作面的顺槽运输要求。
     整体组焊接结构转载机寿命（过煤量）达到400-1000万吨，与我公司研制的皮带机机尾自移装置及转载机整体迈步自移装置配套，可实现转载机、皮带机尾的顺槽设备的整体推移，为工作面的生产创造了必要的条件。
产品多次荣获国家质量金、银质奖。
上图为我公司独立研制的新一代大功率、大运输量、长运距、高可靠性输送成套设备

    桥式转载机主要技术参数

系列型号
输送量
t/h
设计长度
m
中部槽内宽
mm
装机功率
kw
刮板链型式
 SZB730/40
400
25
40
680
边双链
SZB730/75
630
25
75
680
边双链
SZD730/90
750
30
90
680
单 链
SZZ730/132
800
40
132
680
中双链
SZZ764/160
1000
50
160
724
中双链
SZZ764/200
1000
50
200
724
中双链
SZZ830/200
1500
50
200
780
中双链
SZZ800/200
1800
50
200
800
中双链
SZZ800/220
1800
50
2×110
800
中双链
SZZ800/315
2000
50
315
800
中双链
SZZ900/315
2000
50
315
900
中双链
SZZ1000/375
2200
60
375
1000
中双链
SZZ1000/400
2200
60
400
1000
中双链
SZZ1200/315
3000
60
315
1200
中双链
SZZ1200/525
3500
50
525
1200
中双链
SZZ1200/700
3500
80
700
1200
中双链
SZZ1350/525
3500
50
525
1350
中双链
SZZ1350/700
4500
80
700
1350
中双链

刮 板 输 送 机
    刮板输送机是中煤张家口煤矿机械有限责任公司的主要产品，主机产量占 煤专产品生产总量的70%左右。按运载能力及电机功率可分为轻型、中型、重型及超重型。
    按不同中部槽宽度已有11个系列，根据装机功率、中部槽机构、链条规格、卸载方式、与采煤机配套的牵引机构及与液压支架不同的配套方式，已有百余种机型可供用户选择，小时运量60吨到3500吨，装机功率从22千瓦到3 x 1000千瓦，中部槽内宽从400毫米到1200毫米，整体铸焊机构输送机整机寿命（过煤量）达到400-1000万吨。我公司输送机产品规格多，系列全，可靠性高，适用于不同条件的采煤工作面，能与各型采煤机和液压支架相配套。
产品多次荣获国家质量金、银质奖。
上图为我公司独立研制的新一代大功率、大运输量、长运距、高可靠性输送成套设备

    刮板输送机主要技术参数

系列型号
输送量
t/h
设计长度
m
中部槽内宽
mm
装机功率
kw
刮板链型式
溜槽结构型式
SGB420/22
60
80
400
22
边双链
轧制
SGB620/40T
150
100
600
40
边双链
轧制
SGB630/150C
250
150
602
2×75
边双链
轧制、整体铸焊
630系列
450
 150
590
2×(90～132)
单、边双、中双
轧制、整体铸焊
730系列
600
200
680
2×(90～200)
单、边双、中双
轧制、整体铸焊
764系列
700～1000
200
724
2×(132～315)
边双、中双
轧制、整体铸焊
830系列
1200
200
780
2×(250～315)
中双链
整体铸焊
880(800)系列
1500
250
800
2×(315～400)
中双链
整体铸焊
900系列
1800
250
900
2×(315～400)
中双链
整体铸焊
1000系列
2000
250
1000
2×(375～700)
中双链
整体铸焊
1000系列
2000
250
1000
3×(700～1000)
中双链
整体铸焊
1200系列
2500
300
1200
2×(375～700)
中双链
整体铸焊
1200系列
3500
350
1200
3×(700～1000)
中双链
整体铸焊

刨 煤 机
    我公司已有40余年设计制造刨煤机的历史，现有拖钩刨和滑行刨，满足薄煤层开采的需要，刨煤机产品处于国内领先地位。
    刨速0.42米/秒～1.7米/秒，功率2×22千瓦～2×400千瓦，牵引刨链由18×64-C至38×137-D规格，生产率由100吨/小时～1200吨/小时的多系列刨煤机。

BH30/2×160型下牵引整体滑架滑行刨煤机
     BH30/2×160型刨煤机适用于煤层厚度为0.8～1.5米，煤层倾角≤25°，煤质中硬f≤2.5，顶底板稳定的长壁式普采工作面，完成刨煤、装煤、运煤和移溜工作。

BH38/2×400型下牵引整体中部槽滑行刨煤机
     BH38/2×400型刨煤机适用于煤层厚度为0.9～2.0米，煤层倾角≤25°，煤质较硬A≤350N/mm(f≤3.5)，顶底板稳定的长壁式综采工作面，完成刨煤、装煤、运煤和移溜工作。

    刨煤机主要技术参数

刨煤机型号
功 率
k w
设计长度
m
煤层厚度
m
生产能力
t/h
煤层倾角
重 量
t
刨 深
mm
速 度
m/s

MBJ-2A
2×40
200
0.8-1.3
200
≤25°
92
50-80
0.42
BH26/2×75
2×75

200
0.8-1.5
250
≤25°
127
40、50
68、80
0.67
BH30/2×132
2×132
200
0.8-1.3
250
≤25°
175.06
-
0.5-1.5
BH30/2×160
2×160/110
200
0.7-1.5
80-293
≤25°
235.344
35、60
1.5
BH34/2×200
2×200
200
0.85-1.8
264-990
≤25°
243.024
60
0.56-1.7
BH38/2×400
2×400
250-300
1.2-1.8
1200
≤25°
-
≤120
0.88-1.76

接链环-主要技术特征

形式
规格
试验负荷（KN）
拉伸负荷（KN）
最小破断负荷（KN）
脉动负荷范围（KN）
最小脉动
循环次数
下限
上限
锯齿环
18×64
330
330～340
370
25
127
40000
22×86
490
490～510
550
38
190
24×86
580
580～600
650
45
226
26×92
640
640～700
770
53
265
30×108
850
850～900
1020
71
353
梯齿环
26×92
640
640～700
770
53
265
40000
30×108
850
850～900
1020
71
353
34×126
1080
1080～1200
1300
91
454
卡块环
30×108
850

1130
1130
353
40000
34×126
1080

1450
1450
454
38×137
1360

1810
1810
567
弧齿环
38×137
1360
1360～1500
1630
113
567
40000

其它矿用液压缸主要技术特征  (续表2)
产品型号
伸缩油缸
立缸
推移
液压缸
调高油缸
ZY2700水平缸
ZY2300推移缸
ZY2300立缸
ZY2700水平缸
ZY2700立缸
6ZY2700推移缸
产品代号
TYZ0111
TYZ2202
TYZ28
TYZ33
8ZY0301
7ZY0301
7ZY0302
6ZY0303
6ZY0302
6ZY0301
工作行程
mm
320
1265
1100
210
200
2300
250
200
350
2700
工作压力
MPa
24
24
24
24
31．4
31．4
31．4
31．4
31．4
31．4
推力(KN)
48
48
610
294
260
480
631
260
631
631
拉力(KN)
16
16
400
106
260
210
385
260
385
385
缸体直径
(mm)
160
160
180
125
125
140
160
125
160
160
活塞杆
直径(mm)
130
130
105
100
70
105
100
70
100
100
安装长度
(mm)
735——1055
1660——2925
1545——2645
583——793
1150——1350
2830——5130
610——860
1400——1600
710——1060
3322——6022
工作介质
5%乳化液
重量(Kg)
131
231．4
275．7
62
101
352
127
125．3
145
577

产品型号
ZY2000推移缸
ZY2000立缸
SGZ900/ 750
水平缸
立缸
推移缸
推移缸
LY-2X300拉移千斤顶
LY-2X385拉移千斤顶
紧链千斤顶
产品代号
3ZY0401
3ZY0402
2YG
1ZY0401
1ZY0402
1ZY0403
16LY01
1LYA06
10LYA03
1WJ0201
工作行程
mm
2000
250
330
200
250
1100
800
1600
1600
700
工作压力
(MPa)
31．4
31．4
26
31．4
31．4
31．4
31．4
31．4
31．4
27
推力(KN)
385．3
385．3
523
118
246．6
385．3
385．3
631
631
215．6
拉力(KN)
162．7
162．7

118
157
162．7
162．7
385
385
74．48
缸体直径
(mm)
125
125
160
80
100
125
125
160
160
100
活塞杆
直径(mm)
95
95
120
40
60
95
95
100
100
70
安装长度(mm)
2500——4500
680——930
730——1060
1090——1290
610——860
1650——2750
1335——2135
2225——3825
2225——3825
1035——1735
工作介质
5%乳化液
重量Kg
257．22
68．2
132．7
55．3
84
154
131
347．1
348
70

产品型号
LY-630拉移千斤顶
LY-630左支柱
SGZ 900/750
LY-630右支柱
BH 30/2X132 千斤顶
BH 38/2X200 推移缸
BH 38/2X200 张紧油缸
BH 38/2X200 千斤顶
BH 34/2X200 调高缸
BH 34/2X200 紧链缸
产品代号
7LY02
7LY08
2YG
7LY11
11M060101
10M0601A02
10M060101
10M160102
9M060101
9M1401
0101
工作行程(mm)
1600
1100
330
200
1100
700
420
1600
116
396
工作压
力(MPa)
31．4
31．4
26
31．4
14．7
14．7
31．4
24．5
31．4
31．4
推力(KN)
630．5
985．9
523
985．9
117
117
246．5
769．7
157．6
246．3
拉力(KN)
384．4
142．2

142．2

125．7
577．3

125．6
缸体直径(mm)
160
200
160
200
100
100
230
200
80
100
活塞杆
直径(mm)
100
185
120
185
70
70
150
100
56
70
安装长度
(mm)
2245——3845
1962．5——3062。5
730——1060
1962．5——3062。5
1532——2632
1172——1872
950——1270
2298——3898
290——406
726——1122
工作介质
5%乳化液
重量Kg
361．2
1091
132．7
1091
83．2
64．2
275．8
456
15．8
48
品型号
BH 26/2X75 调高缸
BH 26/2X75 推移缸
ZY3000 推移缸
BH 30/2X160 推移缸
PGC200 调高油缸
YT 150C/90
SGZ 830/630千斤顶
SGZ 830/180千斤顶
SGZ 830/180辅助支柱
SGZ 830/180左支柱
产品代号
8M 060103
8M
06010102
9ZY0301
12M
06010101
26P1501
16YT
202PJ07
57S1802
57S1805
57S1806
工作行程
(mm)
200
700
3100
700
200
900
360
1400
700
1100
工作压力
(MPa)
15
14．7
31．4
31．4
31．4
20
31．4
31．4
31．4
31．4
推力(KN)
117
117
986
385．3
157
150
246．5
630．5
246．5
985．9
拉力(KN)

355
138．7
80

125．7
384．4
125．7
142．2
缸体直径
(mm)
100
100
200
125
80
100
100
160
100
200
活塞杆
直径(mm)
70
70
160
100
56
70
70
100
70
185
安装长度
(mm)
521——721
1172——1872
3830——6930
1100——1800
25——225
1336——2236
725——1085
2025——3425
1065——1765
1961．5——3061。5
工作介质
5%乳化液
重量(Kg)
88．1
70
1098．2
131
33
124
48
327
74
816
产品型号
SGZ830/180右支柱
SZZ880/200紧链千斤顶
SZZ880/200千斤顶
产品代号
57S1807
147S
800603
135S
010707
工作行程mm
1100
780
360
工作压力MPa
31．4
31．4
31．4
推力KN
985．9
158
246．5
拉力KN
142．2
80．5
125．7
缸体直径mm
200
80
100
活塞杆直径mm
185
56
70
安装长度mm
1961．5——3061.5
1195——1975
725——1085
工作介质
5%乳化液
重量Kg
816
75
48

YL型液力偶合器主要技术特征
产品型号
图纸代号
输入
转速r/min
传递功率
(KW)
效率
%
重量
(KG)
充液量
(升)
外形及联接尺寸（mm）
备注
外形
D
总长L
与电机联接尺寸
与减速器
联接尺寸
d1
L1
键宽
d2
L2
键
宽
YL_400A4
6YLA4
1470
30-45
97
64.3
8.65
φ465
394
φ55
110
16
φ45
96
花

键
电机端用弹性套
970
7.5-15
8.2
YL_420
2SZ0101B
1470
22-45
96
69
6.5
φ490
380
φ60
70
16
φ50
96
电机端用弹性环
970
7.5-15
6
YL_450A
7YLA.
1470
40-90
97
88.6
12.5
φ520
453
φ75
140
20
φ65
120
970
15-22
YL_450A1
7YLA1
1470
45-90
97
88.6
10.5
φ520
440
φ60
140
18
φ65
120
电机端用弹性套
970
15-22
YL500
8YL.
1475
90-132
97
98.5
16.8
φ570
478
φ80
170
24
φ65
120
980
22-45
YL500A
8YLA
1475
90-132
97
98.5
16.8
φ570
478
φ80
170
24
φ65
120
电机端用弹性环
980
22-45
YL500X1
8YLX1
1475
90-132
97
98.5
16.5
φ570
478
φ80
170
22
φ65
120
980
22-45
YL560
10YL
1475
132-250
97
150.5
19.2
φ634
433
φ80
170
22
φ115
156

电机端用弹性盘
980
45-75
23.7
YL560I
10YLI
1475
132-250
97
160.8
19.2
φ634
474
φ80
170
22
φ75
170

980
45-75
23.7
TVA-560

1475
132-250
97
160.8
19.2
φ634
474
φ80
170
22
φ75
170

980
45-75
23.7

YOXD水介质液力偶合器主要技术特征
产品型号
图纸代号
输入
转速r/min
传递
功率
(KW)
效率
%
重量KG
充液量
(升)
外形及联接尺寸（mm）
备注
外形
D
总长
L
与电机联接尺寸
与减速器
联接尺寸
d1
L1
键宽
d2
L2
键宽
YOXD360S(A)
12YO00
1480
17-40
96
104.4
4.5-7.2
φ415
380
φ60
70
16
渐开线花键42X2.5X16
定心孔:φ50X55
YOXD400S(A)
13YO01
1480
30-55
96
102.4
5.6-7.6
φ465
380
φ60
70
16
YOXD400S
13YO00
1480
30-55
96
90.8
11.7
φ465
394
φ55
110
16
定心孔:φ45X96
YOXD450S
17YO00
1480
110
97
89.2
11.7
φ520
508
φ80
170
22
φ80
160
22

YOXD450S(A)
17YO01
1480
90
97
145.2
9.6-11.7
φ520
478
φ75
140
20
φ80
160
22
YOXD450S(B)
17YO02
1475
75
97
145.2
9.6
φ520
453
φ75
140
20
渐开线花键60X3.5X16

定心孔:
φ65X120
YOXD450S(C)
17YO03
1480
75
97
145.2
9.6
φ520
440
φ60
140
18
YOXD450S(D)
17YO04
1480
55
97
105.6
9.6
φ535
447
φ65
127
18
YOXD450S(E)
17YO0B1
1475
75、90
97
103
9.6
φ535
488
φ75
140
20
φ65
128
18
YOXD450S(F)
17YO0B2
1480
110
97
123
9.6
φ535
514
φ80
170
22
φ65
130
18
YOXD500
21YO00
1480
132
96
103
16.6
φ570
478
φ80
170
22
渐开线花键60X3.5X16
定心孔:
φ65X120
21YO01
1480
125
96
103
16.6
φ570
478
φ80
170
24
YOXD500A
21YO10
1480
132
97
123
16.6
φ558
432
φ80
170
22
φ115
170
18

21YO11
1480
160
97
103
17.5
φ558
432
φ90
170
25
φ115
170
18
21YO12
1475
110
98
103
15.9
φ558
438
φ80
170
22
φ80
158
22
21YO13
1480
132
97
103
16.6
φ558
474
φ80
170
22
φ75
170
20
YOXD560
22YO00
1480
160
97
155.6
17.5
φ634
432
φ90
170
25
φ115
170
18
22YO01
1473
200
97
158.7
20.5
φ634
432
φ90
170
25
φ100
170
28
22YO04
1473
250
97
165.6
22.75
φ634
590
φ100
210
28
φ100
240
28
22YO05
1480
132
97
158.7
15.75
φ634
474
φ80
170
22
φ75
153
20
22YO0B
1475
200
97
158.7
15.75
φ634
475
φ90
170
25
φ90
180
25
YOXD650
24YO00

97
287.4

φ720
576
φ110
210
28
渐开线花键21ZX5mx30P
定心孔:
φ115X50
24YO03

97
293

φ720
719
φ110
210
28
渐开线花键21ZX5mx30P
定心孔:
φ115X75

　YOXB限矩无滑差液力偶合器主要技术特征
产品型号
图纸代号
输入
转速(r/min)
传递
功率
(KW)
匹配
电动机
重量KG
充液量
(升)
外形及联接尺寸（mm）
外形
D
总长
L
与电机联接尺寸
与减速器
联接尺寸
d1
L1
键宽
d2
L2
键宽
YOXB400
19YO00
1480
55
Y250M-4
147.5
9
φ492
675
φ65
140
18
φ90
135
24
1480
45
Y225M-4
147.5
8.55
φ492
675
φ60
140
18
φ90
135
24
1480
37
Y225M-4
147.5
8.1
φ492
675
φ60
140
18
φ90
135
24
YOXB450
20YO00
1480
90
Y280M-4
175
11.7
φ520
705
φ75
140
20
φ100
160
28

液压推溜器主要技术特征
产品型号
YQ--100A
YQ--100B
YQ--100C
13YT
14YT
15YT
产品代号
2YQ
3YQ
7YQ
8YQ
9YQ
10YQ
11YQ
6YQ
5YQ
4YQ
YT77C/70
YT77C/90
YT77C/110
工作行程mm
700
900
1100
700
900
1100
700
900
1100
700
900
1100
工作压力MPa
9．8——14.7
9.8
推力KN
76．93——115.395
76．93——115.395
缸体直径mm
100
70
活塞杆直径mm
100
70
推溜器安装长度mm
1130--1830
1330--2230
1530--2630
1130--1830
1330--2230
1530--2630
1130--1830
1330--2230
1530--2630
1152--1852
1352--2252
1552--2652
适应采煤机滚筒截深
mm
600
800
1000
600
800
1000
600
800
1000

重量Kg
68
95
104
103
96
101
106
94
99
100
97．65
102．66
107．65

外注式单体液缸支柱主要技术特征
支柱型号
单位
DZ28
DZ25
DZ22
DZ20
DZ18
DZ16
DZ14
DZ12
DZ10
DZ08
DZ06
DZ25
DZ22
DZ22
DZ20
DZ18
DZ16
DZ14
DZ12
DZ10
DZ08
DZ06
最大高度
mm
2800
2500
2240
2000
1800
1600
1400
1200
1000
800
630
最小高度
mm
2000
1700
1440
1240
1110
1005
900
792
685
578
485
伸缩行程
mm
800
800
800
760
690
595
500
408
315
222
145
工作阻力
KN
250
250
300
300
300
300
300
300
300
300
300
工作压力
MPa
31.8
31.8
38.2
缸体直径
mm
100
泵站压力
MPa
15～20
初撑载荷
MPa
118～157
降柱时间
Sec
20
工作介质
含1～2%M10或MDT乳化油的乳化液

技术引领拓展高端市场——张煤机公司SGZ1350/3×1600（1500）重型成套输送设备推向市场

2011/3/30 8:40:18
点击：318
    近日，张煤机公司与陕西德源府谷能源有限公司，成功签订了SGZ1350/3×1600（1500）型成套输送设备订单。该套设备为目前世界上槽宽最大、装机功率最大的煤矿输送设备，代表了煤矿井下输送装备最高设计制造水平。
   自2009年成功设计试制SGZ1350/3×1200型输送机以来，张煤机公司按照用户的特殊需求，继续向行业高端领域迈进，迅速启动了SGZ1350/3×1600（1500）型成套输送设备的设计研发工作。凭借“百年老店”的雄厚技术实力，该设备在产品方案、工艺结构、元部件设计等技术准备方面日臻成熟，并首次提出采用单速电机+阀控调速偶合器+行星减速器的输送机传动方式。该型号设备将为大型煤矿装备的国产化再添一主力机型，标志着张煤机公司在煤机装备制造业继续保持领跑地位。
