高抗冲击PA66.doc

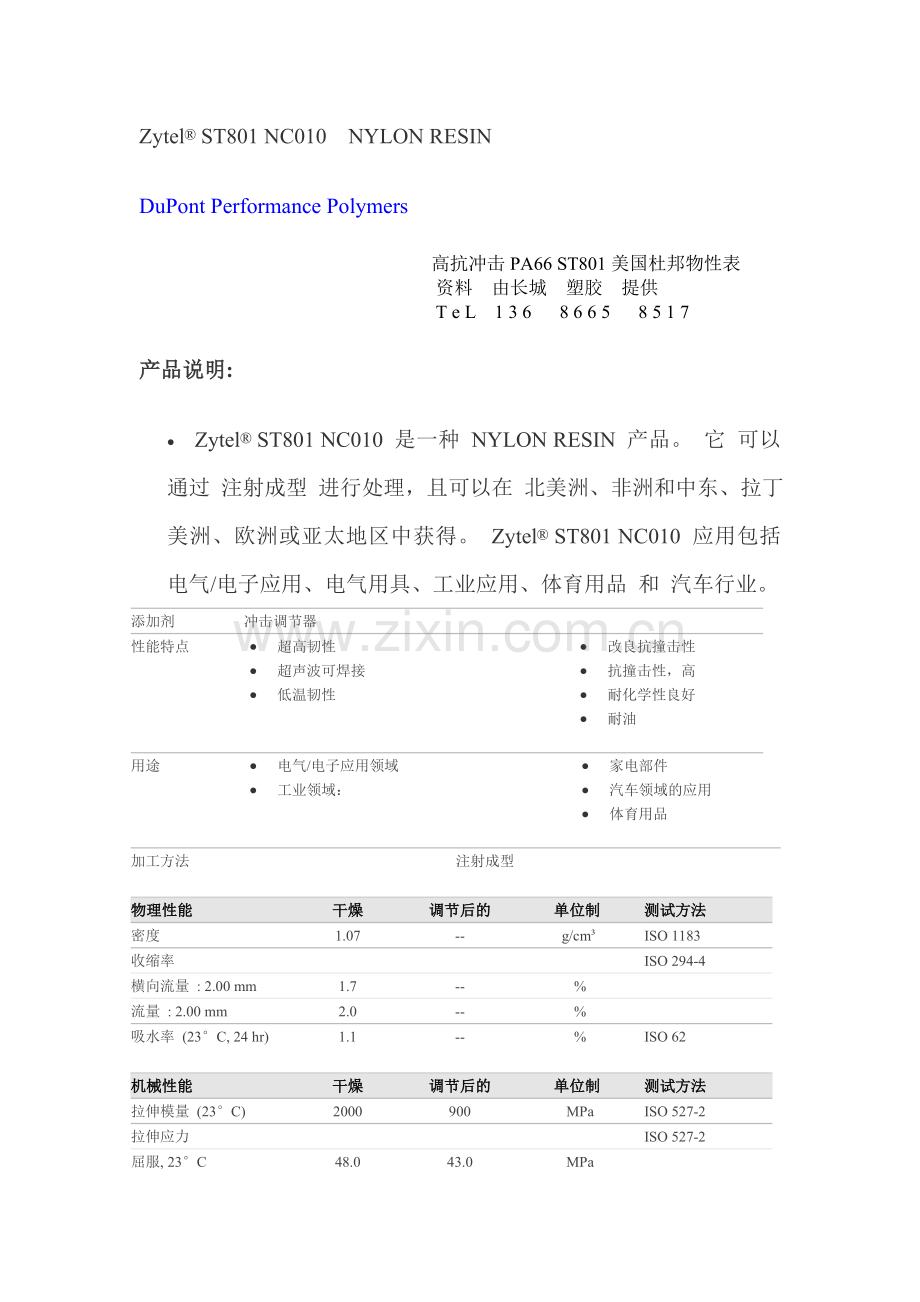

Zytel® ST801 NC010 NYLON RESIN
DuPont Performance Polymers
高抗冲击PA66 ST801美国杜邦物性表
资料 由长城 塑胶 提供
T e L 1 3 6 8 6 6 5 8 5 1 7
产品说明:
· Zytel® ST801 NC010 是一种 NYLON RESIN 产品。 它 可以通过 注射成型 进行处理，且可以在 北美洲、非洲和中东、拉丁美洲、欧洲或亚太地区中获得。 Zytel® ST801 NC010 应用包括 电气/电子应用、电气用具、工业应用、体育用品 和 汽车行业。
添加剂
冲击调节器
性能特点
· 超高韧性
· 超声波可焊接
· 低温韧性
· 改良抗撞击性
· 抗撞击性，高
· 耐化学性良好
· 耐油
· 耐油
· 耐油性能
耐油脂性能

用途
· 电气/电子应用领域
· 工业领域：
· 家电部件
· 汽车领域的应用
· 体育用品

加工方法
注射成型

物理性能
干燥
调节后的
单位制
测试方法
密度
1.07
--
g/cm³
ISO 1183
收缩率

ISO 294-4
横向流量 : 2.00 mm
1.7
--
%

流量 : 2.00 mm
2.0
--
%

吸水率 (23°C, 24 hr)
1.1
--
%
ISO 62

机械性能
干燥
调节后的
单位制
测试方法
拉伸模量 (23°C)
2000
900
MPa
ISO 527-2
拉伸应力

ISO 527-2
屈服, 23°C
48.0
43.0
MPa

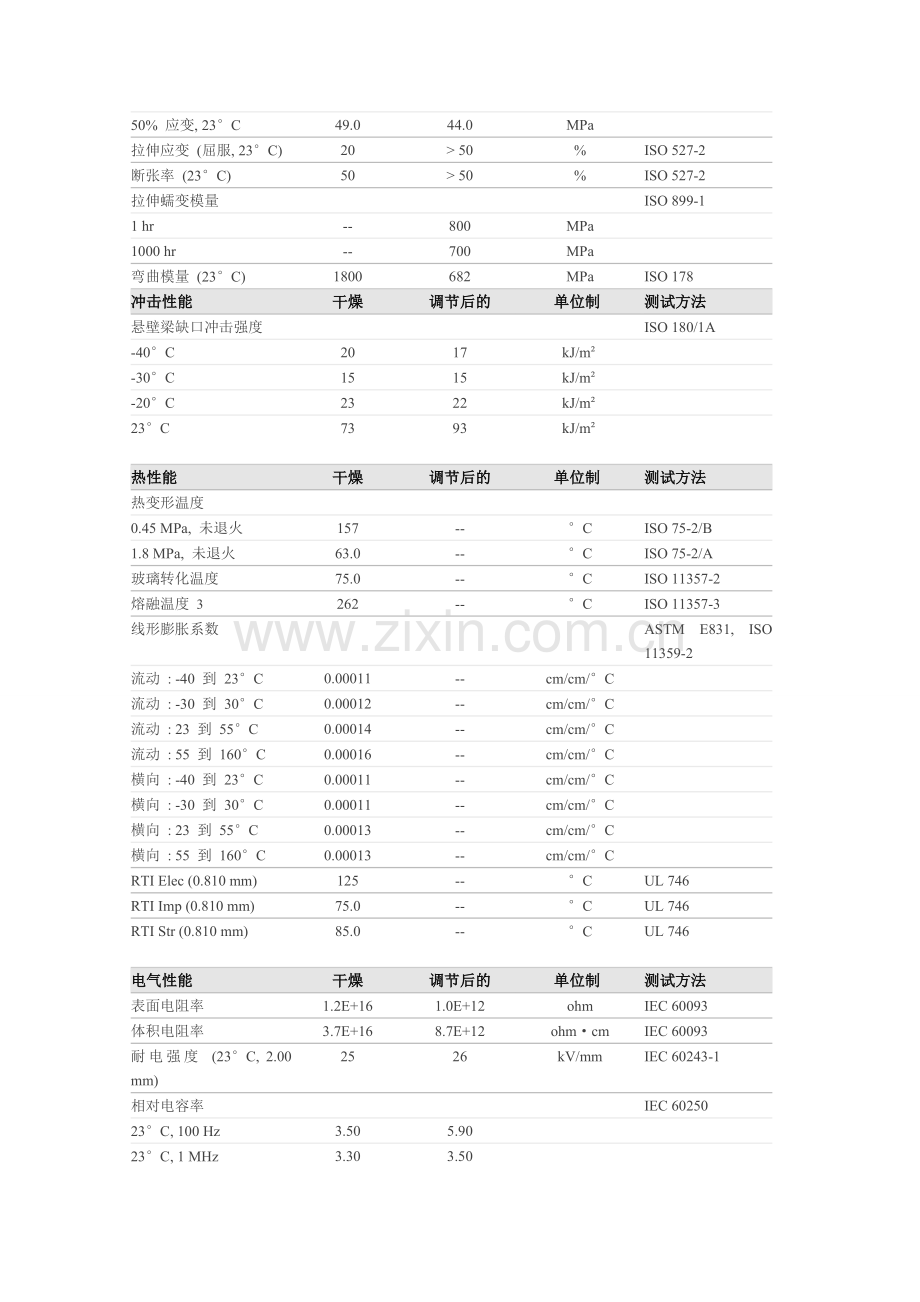

50% 应变, 23°C
49.0
44.0
MPa

拉伸应变 (屈服, 23°C)
20
> 50
%
ISO 527-2
断张率 (23°C)
50
> 50
%
ISO 527-2
拉伸蠕变模量

ISO 899-1
1 hr
--
800
MPa

1000 hr
--
700
MPa

弯曲模量 (23°C)
1800
682
MPa
ISO 178
冲击性能
干燥
调节后的
单位制
测试方法
悬壁梁缺口冲击强度

ISO 180/1A
-40°C
20
17
kJ/m²

-30°C
15
15
kJ/m²

-20°C
23
22
kJ/m²

23°C
73
93
kJ/m²

热性能
干燥
调节后的
单位制
测试方法
热变形温度

0.45 MPa, 未退火
157
--
°C
ISO 75-2/B
1.8 MPa, 未退火
63.0
--
°C
ISO 75-2/A
玻璃转化温度
75.0
--
°C
ISO 11357-2
熔融温度 3
262
--
°C
ISO 11357-3
线形膨胀系数

ASTM E831, ISO 11359-2
流动 : -40 到 23°C
0.00011
--
cm/cm/°C

流动 : -30 到 30°C
0.00012
--
cm/cm/°C

流动 : 23 到 55°C
0.00014
--
cm/cm/°C

流动 : 55 到 160°C
0.00016
--
cm/cm/°C

横向 : -40 到 23°C
0.00011
--
cm/cm/°C

横向 : -30 到 30°C
0.00011
--
cm/cm/°C

横向 : 23 到 55°C
0.00013
--
cm/cm/°C

横向 : 55 到 160°C
0.00013
--
cm/cm/°C

RTI Elec (0.810 mm)
125
--
°C
UL 746
RTI Imp (0.810 mm)
75.0
--
°C
UL 746
RTI Str (0.810 mm)
85.0
--
°C
UL 746

电气性能
干燥
调节后的
单位制
测试方法
表面电阻率
1.2E+16
1.0E+12
ohm
IEC 60093
体积电阻率
3.7E+16
8.7E+12
ohm·cm
IEC 60093
耐电强度 (23°C, 2.00 mm)
25
26
kV/mm
IEC 60243-1
相对电容率

IEC 60250
23°C, 100 Hz
3.50
5.90

23°C, 1 MHz
3.30
3.50

耗散因数

IEC 60250
23°C, 100 Hz
0.0050
0.16

23°C, 1 MHz
0.010
0.038

相比耐漏电起痕指数(CTI) (3.00 mm)
> 600
--
V
UL 746
漏电起痕指数
600
--
V
IEC 60112
可燃性
干燥
调节后的
单位制
测试方法
UL 阻燃等级 (0.810 mm)
HB
--

UL 94, IEC 60695-11-10, -20
极限氧指数
20
--
%
ISO 4589-2

注射
干燥
单位制

干燥温度
80.0
°C

干燥时间
2.0 到 4.0
hr

建议的最大水分含量
< 0.20
%

加工（熔体）温度
270 到 300
°C

Melt Temperature, Optimum
280
°C

模具温度
50.0 到 90.0
°C

Mold Temperature, Optimum
70
°C

美国杜邦PA66 101F 通用级
美国杜邦PA66 101L 通用级
美国杜邦PA66 FR7025V0 纯树脂 防火V0
美国杜邦PA66 FR50 玻璃纤维增强25% 防火V0
美国杜邦PA66 103HSL 热稳定
美国杜邦PA66 8018HS 玻璃纤维增强14% 超韧 耐热
美国杜邦PA66 8018 玻璃纤维增强14% 超韧
美国杜邦PA66 80G33L 玻璃纤维增强33% 超韧 耐冲
美国杜邦PA66 80G33HS1L 玻璃纤维增强33% 热稳定 超韧 耐冲
美国杜邦PA66 FE5171 玻璃纤维增强33% FDA
美国杜邦PA66 ST801 超强韧性 耐低温-40°C 杰出的耐冲击性
美国杜邦PA66 70G30L 玻璃纤维增强30% 高强度 高刚性
美国杜邦PA66 70G33L 玻璃纤维增强33% 高强度 高刚性
美国杜邦PA66 70G33HS1L 玻璃纤维增强33%热稳定 高强度 高刚性
美国杜邦PA66 70G13L 玻璃纤维增强13%
美国杜邦PA66 70G13HS1L 玻璃纤维增强13% 热稳定
美国杜邦PA66 70G43HSLA 玻璃纤维增强43% 热稳定 只有黑色 BK099
美国杜邦PA66 70G43L 玻璃纤维增强43%
美国杜邦PA66 70G50L 玻璃纤维增强50% 高强度 高刚性
美国杜邦PA66 10B40 矿物增强40% 专业开关、连接器应用
