沈阳理工大学课程设计专用纸

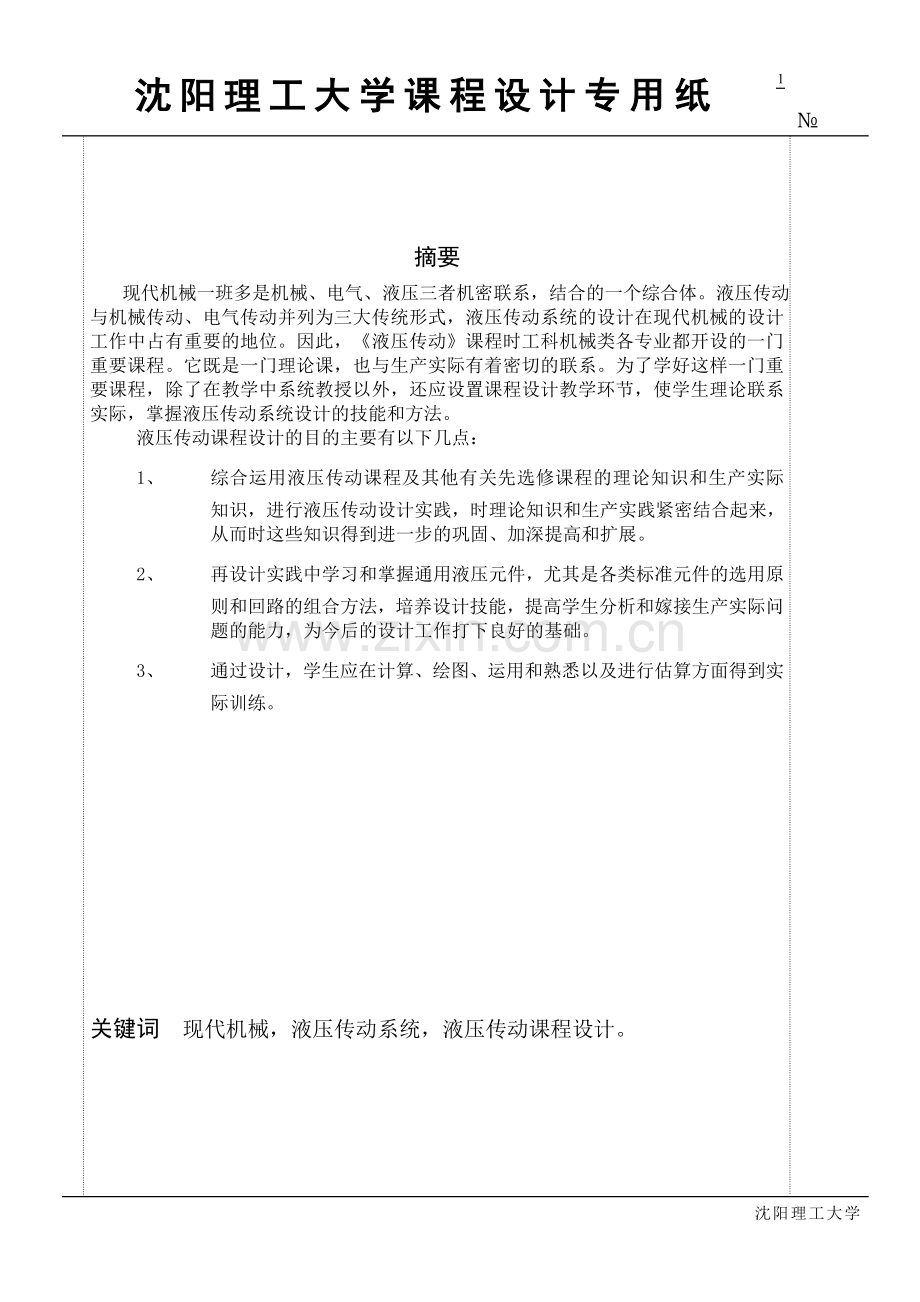

摘要
现代机械一班多是机械、电气、液压三者机密联系，结合的一个综合体。液压传动与机械传动、电气传动并列为三大传统形式，液压传动系统的设计在现代机械的设计工作中占有重要的地位。因此，《液压传动》课程时工科机械类各专业都开设的一门重要课程。它既是一门理论课，也与生产实际有着密切的联系。为了学好这样一门重要课程，除了在教学中系统教授以外，还应设置课程设计教学环节，使学生理论联系实际，掌握液压传动系统设计的技能和方法。
液压传动课程设计的目的主要有以下几点：
1、 综合运用液压传动课程及其他有关先选修课程的理论知识和生产实际知识，进行液压传动设计实践，时理论知识和生产实践紧密结合起来，从而时这些知识得到进一步的巩固、加深提高和扩展。
2、 再设计实践中学习和掌握通用液压元件，尤其是各类标准元件的选用原则和回路的组合方法，培养设计技能，提高学生分析和嫁接生产实际问题的能力，为今后的设计工作打下良好的基础。
3、 通过设计，学生应在计算、绘图、运用和熟悉以及进行估算方面得到实际训练。

关键词 现代机械，液压传动系统，液压传动课程设计。

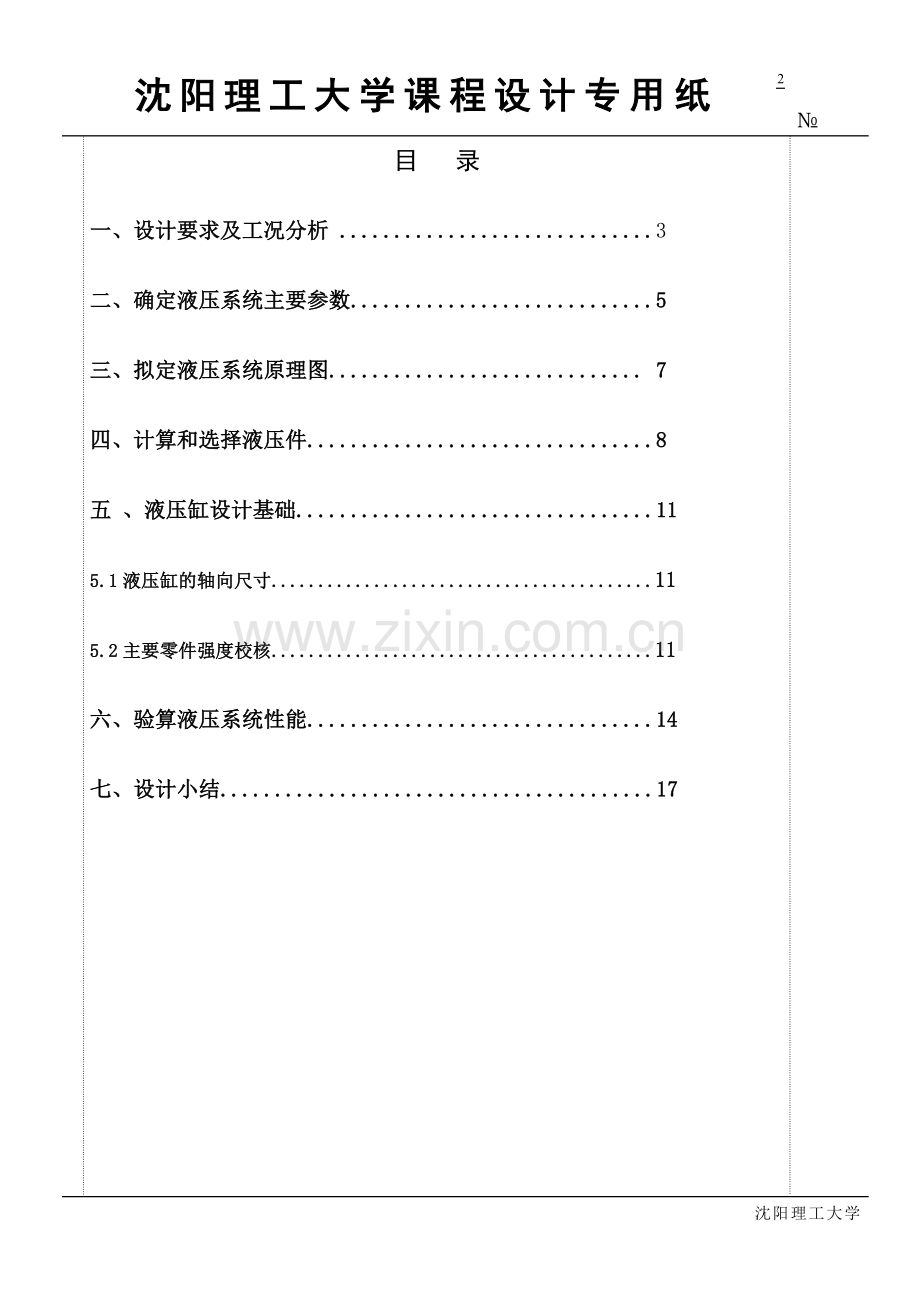

目 录
一、设计要求及工况分析 .............................3
二、确定液压系统主要参数............................5
三、拟定液压系统原理图............................. 7
四、计算和选择液压件................................8
五 、液压缸设计基础.................................11
5.1液压缸的轴向尺寸.........................................11
5.2主要零件强度校核.........................................11
六、验算液压系统性能................................14
七、设计小结........................................17

一、设计要求及工况分析
1.设计要求
要求设计一台卧式单面多轴钻孔组合机床动力滑台的液压系统。要求实现的动作顺序为：快进→工进→快退→停止。液压系统的主要参数与性能要求如下：轴向切削力总和Fe=30000N，移动部件总重量G＝10000N；快进行程为150mm，快进与快退速度4.2m/min，工进行程为30mm，工进速度为0.05m/min，加速、减速时间均为0.2s，利用平导轨，静摩擦系数0.2；动摩擦系数为0.1。液压系统的执行元件使用液压缸。
2.负载与运动分析
（1）工作负载 工作负载即为切削阻力
（2）摩擦负载摩擦负载即为导轨的摩擦阻力
静摩擦阻力
动摩擦阻力
（3）惯性负载
N
357.1
N
2
.
0
07
.
0
8
.
9
10000
i
=
´
=
D
D
=
t
g
G
F
u

（4） 运动时间
快进
工进
快退
设液压缸的机械效率 =0.9，得出液压缸在各阶段的负载和推力，如表1所列。
表1 液压缸在各运动阶段的负载和推力（=0.9）
工况
计算公式
负载值F/N
液压缸推力F//N
启动

2000
2222.2
加速

1357.1
1507.9
快进

1000
1111.1
工进

31000
34444.4
反向启动

2000
2222.2
加速

1357.1
1507.9
快退

1000
1111.1
根据液压缸在上述各阶段内的负载和运动时间，即可绘制出负载循环图F-t 和速度循环图-t，如图1所示。

图1 F-t与-t图

图1 速度负载循环图
a)工作循环图 b）负载速度图 c)负载速度图

二、确定液压系统主要参数
1.初选液压缸工作压力
所设计的动力滑台在工进时负载最大，在其他工况负载都不太高，参考表2和表3，初选液压缸的工作压力=4MPa。
2．计算液压缸主要尺寸
鉴于动力滑台快进和快退速度相等，这里的液压缸可选用单活塞杆式差动液压缸（A1=2A2），快进时液压缸差动连接。工进时为防止孔钻通时负载突然消失发生前冲现象，液压缸的回油腔应有背压，参考表4选此背压为p2=0.6MPa。
表2按负载选择工作压力
负载/ KN
<5
5~10
10~20
20~30
30~50
>50
工作压力/MPa
< 0.8~1
1.5~2
2.5~3
3~4
4~5
≥5
表3 各种机械常用的系统工作压力
机械类型
机 床
农业机械
小型工程机械建筑机械
液压凿岩机
液压机
大中型挖掘机
重型机械
起重运输机械
磨床
组合机床
龙门刨床
拉床
工作压力/MPa
0.8~2
3~5
2~8
8~10
10~18
20~32
表4 执行元件背压力
系统类型
背压力/MPa
简单系统或轻载节流调速系统
0.2~0.5
回油路带调速阀的系统
0.4~0.6
回油路设置有背压阀的系统
0.5~1.5
用补油泵的闭式回路
0.8~1.5
回油路较复杂的工程机械
1.2~3
回油路较短且直接回油
可忽略不计

表5 按工作压力选取d/D
工作压力/MPa
≤5.0
5.0~7.0
≥7.0
d/D
0.5~0.55
0.62~0.70
0.7

表6 按速比要求确定d/D
2/1
1.15
1.25
1.33
1.46
1.61
2
d/D
0.3
0.4
0.5
0.55
0.62
0.71
注：1—无杆腔进油时活塞运动速度；
2—有杆腔进油时活塞运动速度。
由于工作进给速度与快速运动速度差别较大，且快进、快退速度要求相等，从降低总流量需求考虑，应确定采用单杆双作用液压缸的差动连接方式。通常利用差动液压缸活塞杆较粗、可以在活塞杆中设置通油孔的有利条件，最好采用活塞杆固定，而液压缸缸体随滑台运动的常用典型安装形式。这种情况下，应把液压缸设计成无杆腔工作面积是有杆腔工作面积两倍的形式，即活塞杆直径d与缸筒直径D呈d = 0.707D的关系。
工进过程中，当孔被钻通时，由于负载突然消失，液压缸有可能会发生前冲的现象，因此液压缸的回油腔应设置一定的背压(通过设置背压阀的方式)，选取此背压值为p2=0.6MPa。
快进时液压缸虽然作差动连接（即有杆腔与无杆腔均与液压泵的来油连接），但连接管路中不可避免地存在着压降，且有杆腔的压力必须大于无杆腔，估算时取0.5MPa。快退时回油腔中也是有背压的，这时选取被压值0.7MPa。
工进时液压缸的推力计算公式为
因此，根据已知参数，液压缸无杆腔的有效作用面积可计算为
因此，根据已知参数，液压缸无杆腔的有效作用面积可计算为

液压缸缸筒直径为
mm
由于有前述差动液压缸缸筒和活塞杆直径之间的关系，d = 0.707D，因此活塞杆直径为d=0.707×109=77mm，根据GB/T2348—1993对液压缸缸筒内径尺寸和液压缸活塞杆外径尺寸的规定，圆整后取液压缸缸筒直径为D=110mm，活塞杆直径为d=80mm。
此时液压缸两腔的实际有效面积分别为：

根据计算出的液压缸的尺寸，可估算出液压缸在工作循环中各阶段的压力、流量和功率，如表4所示。由此绘制的液压缸工况图如图2所示。
表7液压缸在各阶段的压力、流量和功率值
工况
推力
F0/N
回油腔压力
p2/MPa
进油腔压力
p1/MPa
输入流量
q×10-3/m3/s
输入功率
P/KW
计算公式
快进
启动
2222.2
—
0.44
—
—

加速
1507.9
p1+Δp
0.74
—
—
恒速
1111.1
p1+Δp
0.66
0.35
0.23
工进
34444.4
0.6
3.91
0.79×10-2
0.031

快退
启动
2222.2
—
0.50
—
—

加速
1507.9
0.5
1.40
—
—
恒速
1111.1
0.5
1.31
0.45
0.59
注：1. Δp为液压缸差动连接时，回油口到进油口之间的压力损失，取Δp=0.5MPa。
2． 快退时，液压缸有杆腔进油，压力为p1，无杆腔回油，压力为p2。
三、拟定液压系统原理图
1．选择基本回路
图2 液压缸工况图

(1) 选择调速回路 由图2可知，这台机床液压系统功率较小，滑台运动速度低，工作负载为阻力负载且工作中变化小，故可选用进口节流调速回路。为防止孔钻通时负载突然消失引起运动部件前冲，在回油路上加背压阀。由于系统选用节流调速方式，系统必然为开式循环系统。
(2) 选择油源形式 从工况图可以清楚看出，在工作循环内，液压缸要求油源提供快进、快退行程的低压大流量和工进行程的高压小流量的油液。最大流量与最小流量之比qmax/qmin=0.35/(0.79×10-2)44；其相应的时间之比(t1+t3)/t2=(2.1+2.6)/36.1=0.13。这表明在一个工作循环中的大部分时间都处于高压小流量工作。从提高系统效率、节省能量角度来看，选用单定量泵油源显然是不合理的，为此可选用限压式变量泵或双联叶片泵作为油源。考虑到前者流量突变时液压冲击较大，工作平稳性差，且后者可双泵同时向液压缸供油实现快速运动，最后确定选用双联叶片泵方案。
(3) 选择快速运动和换向回路 本系统已选定液压缸差动连接和双泵供油两种快速运动回路实现快速运动。考虑到从工进转快退时回油路流量较大，故选用换向时间可调的电液换向阀式换向回路，以减小液压冲击。由于要实现液压缸差动连接，所以选用三位五通电液换向阀。
(4) 选择速度换接回路 由于本系统滑台由快进转为工进时，速度变化大（1/2=0.07/(0.83×10-3)84），为减少速度换接时的液压冲击，选用行程阀控制的换接回路。
(5) 选择调压和卸荷回路 在双泵供油的油源形式确定后，调压和卸荷问题都已基本解决。即滑台工进时，高压小流量泵的出口压力由油源中的溢流阀调定，无需另设调压回路。在滑台工进和停止时，低压大流量泵通过液控顺序阀卸荷，高压小流量泵在滑台停止时虽未卸荷，但功率损失较小，故可不需再设卸荷回路。

2．组成液压系统
将上面选出的液压基本回路组合在一起，并经修改和完善，就可得到完整的液压系统工作原理图，如上图所示。在上图中，为了解决滑台工进时进、回油路串通使系统压力无法建立的问题，增设了单向阀6。为了避免机床停止工作时回路中的油液流回油箱，导致空气进入系统，影响滑台运动的平稳性，图中添置了一个单向阀13。考虑到这台机床用于钻孔（通孔与不通孔）加工，对位置定位精度要求较高，图中增设了一个压力继电器14。当滑台碰上死挡块后，系统压力升高，它发出快退信号，操纵电液换向阀换向。
四、计算和选择液压件
1．确定液压泵的规格和电动机功率
(1) 计算液压泵的最大工作压力
小流量泵在快进和工进时都向液压缸供油，由表7可知，液压缸在工进时工作压力最大，最大工作压力为p1=3.96MPa，如在调速阀进口节流调速回路中，选取进油路上的总压力损失∑∆p=0.6MPa，考虑到压力继电器的可靠动作要求压差Dpe=0.5MPa，则小流量泵的最高工作压力估算为

大流量泵只在快进和快退时向液压缸供油，由表7可见，快退时液压缸的工作压力为p1=1.43MPa，比快进时大。考虑到快退时进油不通过调速阀，故其进油路压力损失比前者小，现取进油路上的总压力损失∑∆p=0.3MPa，则大流量泵的最高工作压力估算为

(2) 计算液压泵的流量
由表7可知，油源向液压缸输入的最大流量为0.45×10-3 m3/s ，若取回路泄漏系数K=1.1，则两个泵的总流量为
L/min
33
/s
m
10
55
.
0
/s
m
10
45
.
0
1
.
1
3
3
3
3
1
p
=
´
=
´
´
=
³
-
-
Kq
q

考虑到溢流阀的最小稳定流量为3L/min，工进时的流量为0.79×10-5 m3/s =0.47L/min，则小流量泵的流量最少应为3.47L/min。
(3) 确定液压泵的规格和电动机功率
根据以上压力和流量数值查阅产品样本，并考虑液压泵存在容积损失，最后确定选取PV2R12-6/33型双联叶片泵。其小流量泵和大流量泵的排量分别为6mL/r和33mL/r，当液压泵的转速np=940r/min时，其理论流量分别为5.6 L/min和31L/min，若取液压泵容积效率ηv=0.9，则液压泵的实际输出流量为

由于液压缸在快退时输入功率最大，若取液压泵总效率ηp=0.8，这时液压泵的驱动电动机功率为
KW
17
.
1
KW
10
8
.
0
60
10
33
10
70
.
1
3
3
6
p
p
p
=
´
´
´
´
´
=
³
-
h
q
p
P

根据此数值查阅产品样本，选用规格相近的Y100L—6型电动机，其额定功率为1.5KW，额定转速为940r/min。
2.确定其他元件及辅件
(1) 确定阀类元件及辅件
根据系统的工作压力和通过各阀类元件及辅件的实际流量，查阅产品样本，可选出这些元件的型号及规格,表6所列为选择元件的一个方案。

表6 液压元件规格及型号
序号
元件名称
通过的最大流量q/L/min
规格
型号
额定流量/L/min
额定压力/MPa
额定压降∆/MPa
1
双联叶片泵
—
-2.5/32
(2.5/32)
6.3
—
2
三位五通电液换向阀
70
35DY—100BY
100
6.3
0.3
3
行程阀
62.3
22C-100BH
100
6.3
0.3
4
调速阀
<1
Q-6B
6
6.3
—
5
单向阀
70
1-100B
100
6.3
0.2
6
单向阀
29.3
1-63B
50
6.3
0.3
7
背压阀
<1
B-10B
10
6.3
—
8
顺序阀
28.1
XY-63B
63
6.3
0.3
9
单向阀
70
1-100B
100
6.3
0.2
10
单向阀
27.9
1-63B
63
6.3
0.2
11
过滤器
36.6
XU-50X200
50
—
—
12
压力表开关
—
K-6B
—
6.3
—
13
溢流阀
5.1
Y—10B
10
6.3
—
*注：此为电动机额定转速为940r/min时的流量。
(2) 确定油管
在选定了液压泵后，液压缸在实际快进、工进和快退运动阶段的运动速度、时间以及进入和流出液压缸的流量，与原定数值不同，重新计算的结果如表7所列。
表9各工况实际运动速度、时间和流量
快进
工进
快退

L/min
24
.
0
L/min
95
7
.
44
5
.
0
1
2
1
2
=
*
=
=
A
A
q
q

m/s
10
824
.
0
m/s
10
95
60
10
47
.
0
3
4
3
1
1
2
-3
-
-3
5´
=
´
´
´
=
=
A
q
u

s
38
.
1
s
109
.
0
10
150
3
1
=
´
=
-
t

s
1
.
34
s
10
88
.
0
10
30
3
3
2
=
´
´
=
-
-
t

s
46
.
1
s
123
.
0
10
180
3
3
=
´
=
-
t

由表可以看出，液压缸在各阶段的实际运动速度符合设计要求。
根据表9数值，按表10推荐的管道内允许速度取=4 m/s，由式计算得与液压缸无杆腔和有杆腔相连的油管内径分别为

为了统一规格，按产品样本选取所有管子均为内径20mm、外径28mm的10号冷拔钢管。
(3) 确定油箱
油箱的容量按式估算，其中α为经验系数，低压系统，α=2～4；中压系统，α=5～7；高压系统，α=6～12。现取α=6，得

五 、液压缸设计基础
5.1液压缸的轴向尺寸
液压缸轴向长度取决于负载运行的有效长度（活塞在缸筒内能够移动的极限距离）、导向套长度、活塞宽度、缸底、缸盖联结形式及其固定安装形式。图示出了液压缸各主要零件轴向尺寸之间的关系。活塞宽度。活塞有效行程取决于主机运动机构的最大行程，=0.15+0.03=0.18m。导向长度，
缸筒长度。
5.2主要零件强度校核
5.2.1缸筒壁厚δ=4mm
因为方案是低压系统，校核公式,
式中： -缸筒壁厚（）
-实验压力 ,其中是液压缸的额定工作压力
D-缸筒内径 D=0.11m
-缸筒材料的许用应力。，为材料抗拉强度（MPa）,n为安全系数，取n=5。
对于P1<16MPa.材料选45号调质钢，对于低压系统

因此满足要求。
5.2.2缸底厚度δ1=11mm
1.缸底有孔时：

其中
2.缸底无孔时，用于液压缸快进和快退；

其中
5.2.3杆径d
,式中F是杆承受的负载（N）F=34444.4N
是杆材料的许用应力，=100

5.2.4缸盖和缸筒联接螺栓的底径d1

式中 K------拧紧系数，一般取K=1.25~1.5；
F-------缸筒承受的最大负载（N）；
z-------螺栓个数；
----螺栓材料的许用应力， ，为螺栓材料的屈服点（MPa），安全系数n=1.2~2.5
5.2.5液压缸稳定性计算
液压缸承受的负载F超过某临界值时将会失去稳定性。稳定性可用下式校核：
式中 nc---------- 稳定性安全系数 ，-4，取nc=3;
由于缸筒固定活塞动，，由杆材料知硬钢，因此
因此满足稳定性要求。
5.2.6液压缸缓冲压力
液压缸设置缓冲压力装置时要计算缓缓从压力，当值超过缸筒、缸底强度计算的时，则以取代。在缓冲时，缓冲腔的机械能力为，活塞运动的机械能为。活塞在机械能守恒中运行至终点。

式中：

通过验算，液压缸强度和稳定性足以满足要求。
六、验算液压系统性能
1．验算系统压力损失
由于系统管路布置尚未确定，所以只能估算系统压力损失。估算时，首先确定管道内液体的流动状态，然后计算各种工况下总的压力损失。现取进、回油管道长为l=2m，油液的运动粘度取=1´10-4m2/s，油液的密度取r=0.9174´103kg/m3。
(1) 判断流动状态
在快进、工进和快退三种工况下，进、回油管路中所通过的流量以快退时回油流量q2=70L/min为最大，此时，油液流动的雷诺数

也为最大。因为最大的雷诺数小于临界雷诺数（2000），故可推出：各工况下的进、回油路中的油液的流动状态全为层流。
(2) 计算系统压力损失
将层流流动状态沿程阻力系数

和油液在管道内流速

同时代入沿程压力损失计算公式，并将已知数据代入后，得

可见，沿程压力损失的大小与流量成正比，这是由层流流动所决定的。
在管道结构尚未确定的情况下，管道的局部压力损失∆pζ常按下式作经验计算

各工况下的阀类元件的局部压力损失可根据下式计算

其中的Dpn由产品样本查出，qn和q数值由表8和表9列出。滑台在快进、工进和快退工况下的压力损失计算如下：
1．快进
滑台快进时，液压缸通过电液换向阀差动连接。在进油路上，油液通过单向阀10、电液换向阀2，然后与液压缸有杆腔的回油汇合通过行程阀3进入无杆腔。在进油路上，压力损失分别为

在回油路上，压力损失分别为

将回油路上的压力损失折算到进油路上去，便得出差动快速运动时的总的压力损失
2．工进
滑台工进时，在进油路上，油液通过电液换向阀2、调速阀4进入液压缸无杆腔，在调速阀4处的压力损失为0.5MPa。在回油路上，油液通过电液换向阀2、背压阀8和大流量泵的卸荷油液一起经液控顺序阀7返回油箱，在背压阀8处的压力损失为0.6MPa。若忽略管路的沿程压力损失和局部压力损失，则在进油路上总的压力损失为

此值略小于估计值。
在回油路上总的压力损失为

该值即为液压缸的回油腔压力p2=0.66MPa，可见此值与初算时参考表4选取的背压值基本相符。
按表7的公式重新计算液压缸的工作压力为

此略高于表7数值。
考虑到压力继电器的可靠动作要求压差Dpe=0.5MPa，则小流量泵的工作压力为

此值与估算值基本相符，是调整溢流阀10的调整压力的主要参考数据。
3．快退
滑台快退时，在进油路上，油液通过单向阀10、电液换向阀2进入液压缸有杆腔。在回油路上，油液通过单向阀5、电液换向阀2和单向阀13返回油箱。在进油路上总的压力损失为

此值远小于估计值，因此液压泵的驱动电动机的功率是足够的。
在回油路上总的压力损失为

此值与表7的数值基本相符，故不必重算。
大流量泵的工作压力为

此值是调整液控顺序阀7的调整压力的主要参考数据。
2．验算系统发热与温升
由于工进在整个工作循环中占96%，所以系统的发热与温升可按工进工况来计算。在工进时，大流量泵经液控顺序阀7卸荷，其出口压力即为油液通过液控顺序阀的压力损失

液压系统的总输入功率即为液压泵的输入功率
W
4
.
564
W
8
.
0
60
10
9
.
27
10
0588
.
0
60
10
1
.
5
10
99
.
4
3
6
3
6
p
2
p
2
p
1
p
1
p
r
=
´
´
´
+
´
´
´
=
+
=
-
-
h
q
p
q
p
P

液压系统输出的有效功率即为液压缸输出的有效功率

由此可计算出系统的发热功率为

按式计算工进时系统中的油液温升，即
°C
其中传热系数K=15 W/（m2·°C）。
设环境温T2=25°C，则热平衡温度为
°C
油温在允许范围内，油箱散热面积符合要求，不必设置冷却器
七、设计小结
课程设计是机械设计当中的非常重要的一环，本次课程设计时间一周略显得仓促一些。但是通过本次每天都过得很充实的课程设计，从中得到的收获还是非常多的。
  这次课程设计，由于理论知识的不足，再加上平时没有什么设计经验，一开始的时候有些手忙脚乱，不知从何入手。在老师的谆谆教导，和同学们的热情帮助下，使我找到了信心。现在想想其实课程设计当中的每一天都是很累的，其实正向老师说得一样，机械设计的课程设计没有那么简单，虽然种种困难我都已经克服，但是还是难免我有些疏忽和遗漏的地方。完美总是可望而不可求的，不在同一个地方跌倒两次才是最重要的。抱着这个心理我一步步走了过来，最终完成了我的任务。
从设计过程中，我复习了以前学过的知识，AUTOCAD的画图水平有所提高，Word输入、排版的技巧也有所掌握，这些应该是我最大的收获。
设计是一个系统性的工程，越做到后面，越发现自己知识的局限性，在今后的学习中，还得更加努力学习。

参考文献
[1] 王积伟，章宏甲，黄谊.液压传动.第二版.北京：机械工业出版社，206.12（20108重印）
[2] 马振福.液压与气动传动.第二版.北京：机械工业出版社，2004.1
[3] 成大先.机械设计手册[单行本液压传动]. 北京：化学工业出版社，2004
[4] 陈启松.液压传动与控制手册[M]. 上海：上海科学技术出版社，2006
