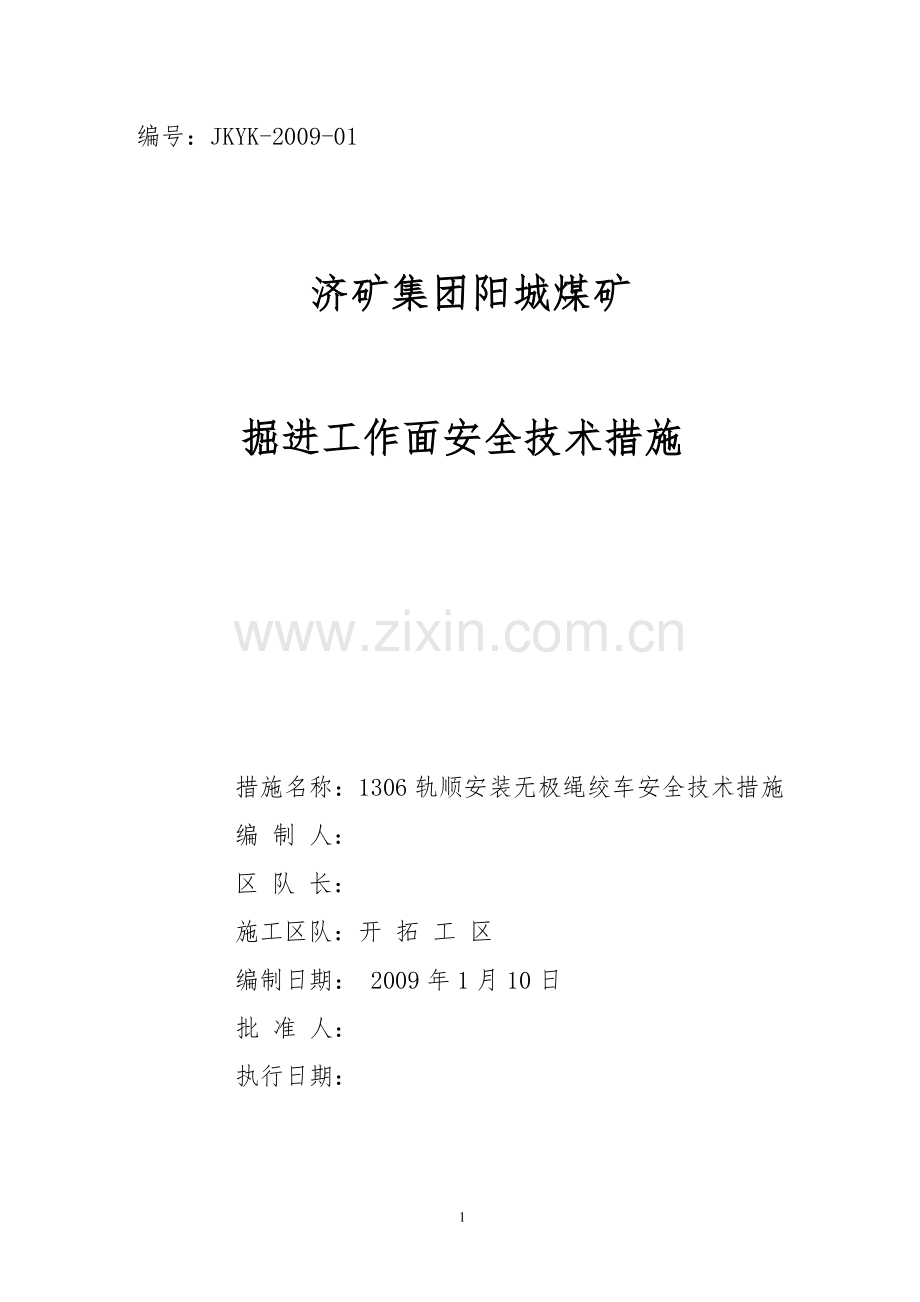

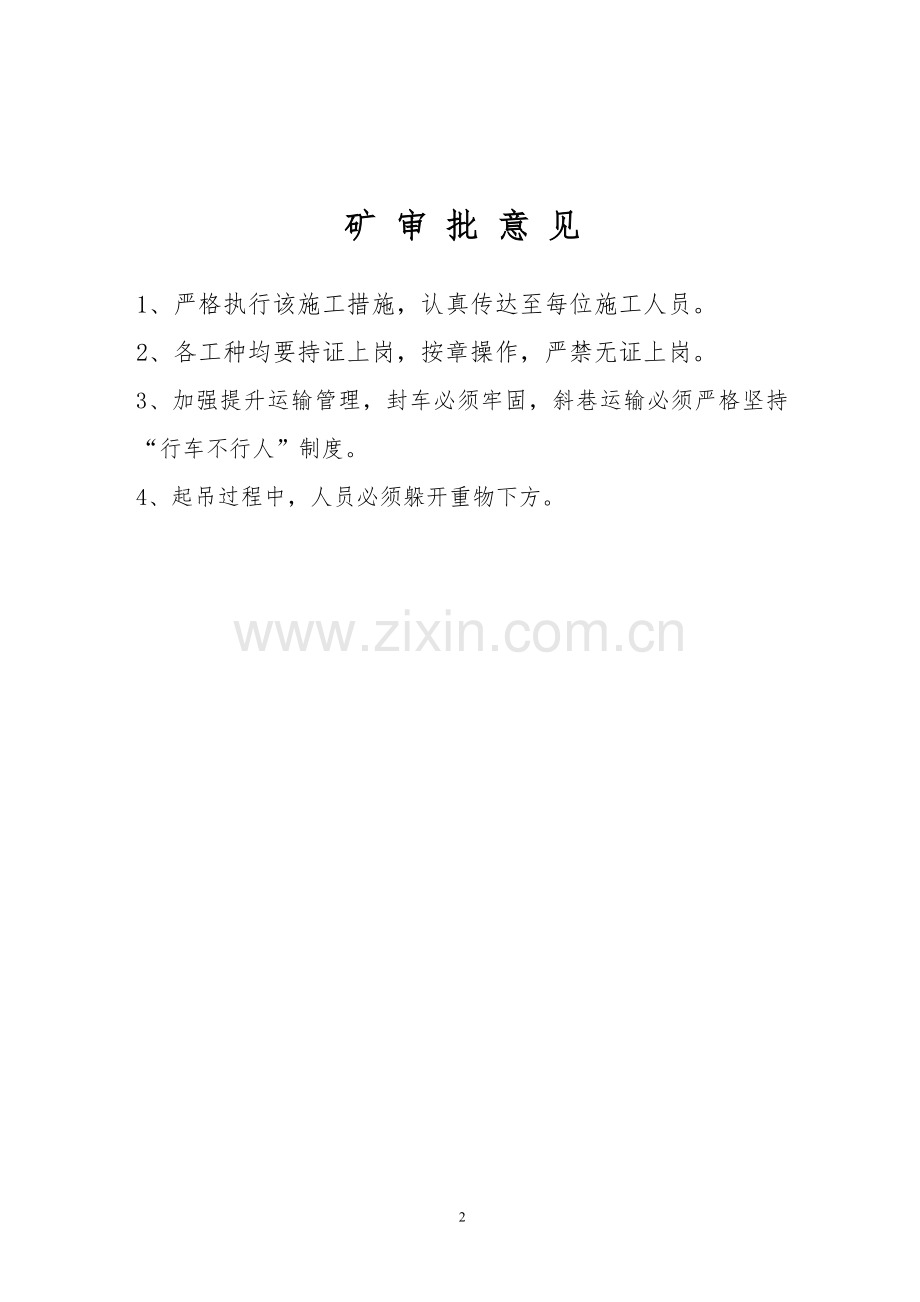

编号：JKYK-2009-01 济矿集团阳城煤矿掘进工作面安全技术措施 措施名称：1306轨顺安装无极绳绞车安全技术措施编 制 人：区 队 长：施工区队：开 拓 工 区 编制日期： 2009年1月10日批 准 人：执行日期： 矿 审 批 意 见1、严格执行该施工措施，认真传达至每位施工人员。2、各工种均要持证上岗，按章操作，严禁无证上岗。3、加强提升运输管理，封车必须牢固，斜巷运输必须严格坚持“行车不行人”制度。4、起吊过程中，人员必须躲开重物下方。单位会审意见签字时间工程科机电科调度室安全科总工程师安全技术措施学习和考试记录负责人： 传达人： 班次：贯彻时间听传达人贯彻时间听传达人年月日姓 名成绩签字年月日姓 名成绩签字安全技术措施学习和考试记录负责人： 传达人： 班次：贯彻时间听传达人贯彻时间听传达人年月日姓 名成绩签字年月日姓 名成绩签字1306轨顺安装无极绳绞车安全技术措施一、编制说明：为了确保1306综采工作面的安全、顺利安装，保证该工作面设备、材料的提升运输安全，需在 1306轨道顺槽安装无极绳绞车，依照煤矿安全规程和煤矿安全技术操作规程编制以下安全技术措施。二、设备型号、数量1、绞车型号：型号：KWGP-90/600；2、电机型号： KBYD-550-110/55-4/8；3、制动装置型号：YWZB-500/125三、运输准备及注意事项1、井下运输路线：副井井底车场轨道暗斜井1306轨道顺槽2、对设备的装车要按照井下安装要求进行装车，同时避免超高、超宽、超长、超重物件运输。3、运输的注意事项(1)、无极绳绞车的辅助设施，必须按施工安装要求，提前安装好；其基础必须牢固可靠，固定螺丝齐全、紧固；绞车用的开关、按钮、闸、绳、护绳板必须达到完好标准，“一坡三挡”安全设施齐全可靠。(2)、运输工作是协作性较强的工作，需要讯信完善，声光齐全，灵敏可靠、清晰，以利于统一指挥，安全、快速地完成组装工作，不得使用口哨联系拉放设备。(4)沿途内一切影响安全运输的因素，必须提前进行排查处理，确保运输畅通。 (5)、将施工所用的工具、器材、备品、备件运到沿途各施工点。(6)、对液压系统及配管部分要采取防尘措施，电气部分要用塑料薄膜盖好。(7)、所有未涂油漆的加工面，特别是连接表面下井前应涂上润滑油脂。拆后形成的外露联接面应包扎保护以防碰坏。(8)、小零件（销子、垫圈、螺母、螺栓、U形卡等）应与相应的分解部分一起运送。 (9)、下井前，应在地面仔细检查各部件，发现问题及时解决处理。(10)、应充分考虑到用平板车运送时，平板车的承重能力，运送中货物的串动以及用钢丝绳固定时防止设备损坏及划伤。(11)、机器各部件下井的运输顺序尽量与井下安装顺序相一致，避免频繁搬运。四、无极绳绞车安装技术要求1、安装地点的要求：要求：该场地根据机器的最大尺寸和部件的最大重量而准备，该场地平整、坚实，巷道中铺轨、供电、照明、通风、支护良好。2、安装程序、方法及注意事项：卡轨车设备的安装可分部件依次安装，也可几个部件同时安装，主要是根据安装时投入的人力的多少而定。（1）绞车、张紧器、开始轨的安装如绞车、张紧器为解体下井，应先在安装地点进行组装，然后利用手拉葫芦等工具将设备移动到基础上。当底座与基础间有间隙时，应用垫铁垫实，再固定地脚螺栓，地脚螺栓采用二次灌浆；并把阻车器、导向滑轮安装在开始轨上。绞车组装时要特别注意：电机和减速器要靠近定位块，保证电机和减速机安装同轴度，以免运行过程中发生断轴事故。张紧器组装时要特别注意，动滑轮的滑道要上下对齐，连接动滑轮的绳卡子每端至少两个，并且紧固好。初次安装时钢丝绳的长度要保证动滑轮在最上面时，重砣不落地，使张紧器达到最大吸绳效果。张紧器的底座要水平，地脚螺栓要固定牢固。滑轮固定梁安装时要平直，以防止系统运行时钢丝绳与滑轮固定梁安装板摩擦。绞车、张紧器和滑轮固定梁的两导向轮中心线尽量一致。3、水平弯护轨的安装安装水平弯护轨前应先把以前的轨道起掉，先安好水平弯护轨（不需要枕木），把水平弯护轨下用道渣捣实，再把钢轨固定在水平弯护轨的横梁上，然后根据钢丝绳的走向安装弯道导绳轮组。在水平弯护轨处，应打底锚固定，防止系统紧绳后拉翻弯护轨。4、道岔的铺设道岔的铺设位置以便于调车为宜，铺设方式与一般单开道岔类似，只是道岔铺设时要注意其高度，最好前后普轨抬高5080mm，以便于活动钢轨的摆动。5、回绳站的安装使用时间较长时，可打基础固定回绳站，一般把回绳站直接就位后，打地锚或打点柱固定都可以。6、轮系的安装轮系包括压绳轮组、托绳轮组和外绳导轮。压绳轮用压板固定在钢轨的下缘上，在下列地点考虑安装压绳轮：（1）、在水平弯道的前后各安装一组，防止钢丝绳从弯道跑出，安装时压绳轮的两轮侧安装在弯道内侧：（2）、在巷道的下凹变坡点，当变坡角度较大时，应保证安装数量，否则易发生跳绳现象；（3）、当钢丝绳偏离轨道中心较多，而纠偏轮达不到较好效果的；托绳轮、外绳导轮安装前，先安装边接梁，在平道或坡道上一般每隔15m左右安装托绳轮和外绳导轮各一组，在轨道的上凸处间距要缩小，在下凹处安装压绳轮的轨道外侧安装外绳导轮。另外为了防止在大的变坡点钢丝绳拉起轨道，应在连接梁上打地锚固定。7、信号线的吊挂及电控接线从绞车开始沿轨道走向至回绳站吊挂信号感应线（或泄漏电缆），信号线应吊挂在人行道侧的巷帮上，吊挂高度1.52.0m。各开关和电机按电气接线连线，接线要由电工完成8、钢丝绳的布置与插接先把钢丝绳放置在储绳车附近（储绳车尽可能靠近绞车），钢丝绳筒应放在特制的平板车上或吊挂起来，以便拉绳时易转动，然后拉钢丝绳（轨道中间绳）至回绳站，穿过回绳轮轨道一侧再拉到绞车处，钢丝绳头穿过张紧器绞车后，经储绳车牵引臂到储绳筒，另一个绳头经储绳车牵引臂至绳固定装置固定牢固。如运输距离不太长时，尽可能选用一根钢丝绳，当一根钢丝绳不能满足要求时，钢丝绳之间要进行插接，插接要由熟练工人完成，插接长度不得小于钢丝绳直径的1000倍。五、卡轨车系统的调试1、钢丝绳的预紧：钢丝绳的预紧力一般为2030KN左右，钢丝绳的预紧力以运输最大重物时张紧器重砣不落地为宜。张紧钢丝绳前先检查钢丝绳是否偏离轮子。钢丝绳的预紧方法：（1）、提起张紧器的重砣；（2）、储绳车在绞车附近并固定在钢轨上；（3）、拉紧钢丝绳用小绞车（或工人）拉无极绳绞车松边侧的钢丝绳，同时慢慢开动无极绳绞车；当拉力达到要求的预紧力时，所有钢丝绳在储绳车上固定牢固。2、轮系的调整张紧钢丝绳后，根据钢丝绳的具体走向调整轮系的位置或方向，使轮系起较好的导向作用，但受力又不要太大（钢丝绳不要与轮架、枕木、钢轨等发生摩擦）。在弯道时，压绳轮的数量要保证，防止压绳轮跳绳后引起弯道跑绳。对于大的变坡点尽可能争取达到良好的压绳效果，但如果压绳轮仍发生跳绳时，要把有关的压绳轮拆除。3、试运行前的准备，试运行启动，试运行（1）、试运行前的准备：、检查信号是否正常；、检查电器连线是否正常；、轨道上是否有影响车辆运行的杂物。、车辆之间的连接是否牢固。（2）、试运行启动，试运行开始先试验空车运行，然后再试验有载运行，在试运行时发现异常情况要及时停车处理。试运行期间逐渐加大载重量，直到达到最大载荷为止，如张紧器的吸收量不够，可适当增加钢丝绳的预紧力。六、钢丝绳安全系数验算在1306轨顺运输途中最大坡度约为25度，斜长部分约140米, 26钢丝绳(最小钢丝绳破断拉力总和282.0kN)，最重设备为绞车滚筒，重约30kN。则:Pmax=W*(sin&+f1*cos&)+q*L(sinB+f2*cosB)Pmax:钢丝绳所受最大静拉力W:最大载荷105kN &:提斜倾角25度B:最大静拉力至绞车滚筒之间的夹角:28度f1:矿车与轨道之间的阻力系数:0.015f2:钢丝绳牵引阻力系数:0.15q:钢丝绳单位重量: 0.01671kN/mL:斜巷长度:约140米Pmax=30*(sin250.015*cos25)+0.01671*140*(sin250.15*cos25)=14.1060kN安全系数:N=F/Pmax=282.0/14.1060=19.9916钢丝绳满足要求 注：无极绳绞车的最大拉力为54KN，满足运输要求。六、安全技术措施1、凡参加本次施工人员，必须认真学习本措施，做到人人熟悉措施，人人掌握措施，考试合格后，方可上岗作业，确保措施在现场实施。严禁违章作业，违章指挥；严禁超载提运。2、安装必须严格按标准进行施工，加强支护质量和顶板动态观测。3、所有运输区域声光、信号齐全灵敏，阻车设施、防跑车装置须牢固可靠。4、特殊工种必须持证上岗，否则严禁作业。司机、电工、把钩工、班长等须执行好现场交接班签字制度，所有设备、设施都安全可靠后方可组织施工。5、工区值班人员安排工作时同时交待安全，跟班人员和班长对当班安全生产负责，做好现场指挥和监督。6、上下山行走时严格执行“行车不行人”制度，不准在车场内休息逗留，做到绳动人不动。7、所有井下安装使用的设备、工具、起吊所用的各种锁具材料必须在地面经过验收合格后方可下井使用，把所需要的零部件准备齐全，小件、易损件要存放在容器中运输。8、提升、起吊、连车、拖拉用的设备、工具，每次使用前必须检查完好，保证在完好状态下使用，不超负荷使用。9、重物起吊前用的葫芦、链子、绳套子，使用前要仔细检查，不合格的不准使用，不得超负荷使用。10、设备起吊拖运时，身体任何部位禁止进入设备下方或链道三角区域，起吊点必须牢固，否则必须进行加固。11、起吊设备时，首先确认设备的重量，然后选择合理的手拉葫芦，要求安全系数不小于3，葫芦是单链的按葫芦额定承载能力的1/2计算。12、起吊作业不得中途停止，人员不得擅自脱岗，擅自行动，需要停止时，必须将物件落下放稳。13、了解并掌握起吊物的重量重心、起吊点的可靠性，选择符合要求的起吊工具及装置。14、吊装时，严禁一人吊装，重物下严禁站人，操作人员必须站在安全地点，防止重物下落砸伤人员，负责指挥、检查人员必须密切注视吊装过程中的安全情况，及时提醒指挥、操作人员一旦发现情况，立即停止作业，排除险情后再进行吊装。15、在运输起吊过程中钢丝绳与设备接触，必须加以保护，防止设备表面划伤或割断起吊绳，发生意外。16、设备运输前，必须组织有关人员对运输线的巷道、轨道、沿线的管道、电缆进行检查，保证要求的高度和宽度，对斜巷提升绞车的完好及斜巷的安全设施进行检查，保证齐全，完好可靠。17、连接车盘时，平插销子，必须带口锁，防止销子窜出。用联接环接链子及其物料时，必须利用专用销子，严禁用铁丝或其它代替。18、斜巷运输，把钩工上岗后要检查斜巷的安全设施，轨道钩头和信号，检查提升车辆的装、封车，装封车不牢固，不准行车，封车后提升，确保提升过程的安全。19、载车的运输每次只准一车，空车的运输每次不得超过两车。20、每件设备的配件必须同时装车，以免影响安装，封车与车轮不得相磨。21、安装期间，绞车信号多，并且集中，要求各部绞车信号必须上标志牌，在100m范围内，有多部绞车信号时，在听清信号及接本组指挥人员的开车指令后，方可开车，在没有弄清是否本部绞车信号或本组指挥人员发出停止指令，必须立即停车。22、拉电缆时要有专人指挥，拾放拉移行动要一致，拐弯处严禁人的任何部位在电缆内侧，以防伤人。23、顺槽有排水水沟及排水仓和排水管路。24、在平巷及斜巷运输过程中，工作人员须密切配合，加强自主保安和相互保安。除遵守上述规定外，必须遵守煤矿安全规程、煤矿安全技术操作规程中的有关规定。14
