室内装饰技术要求.doc

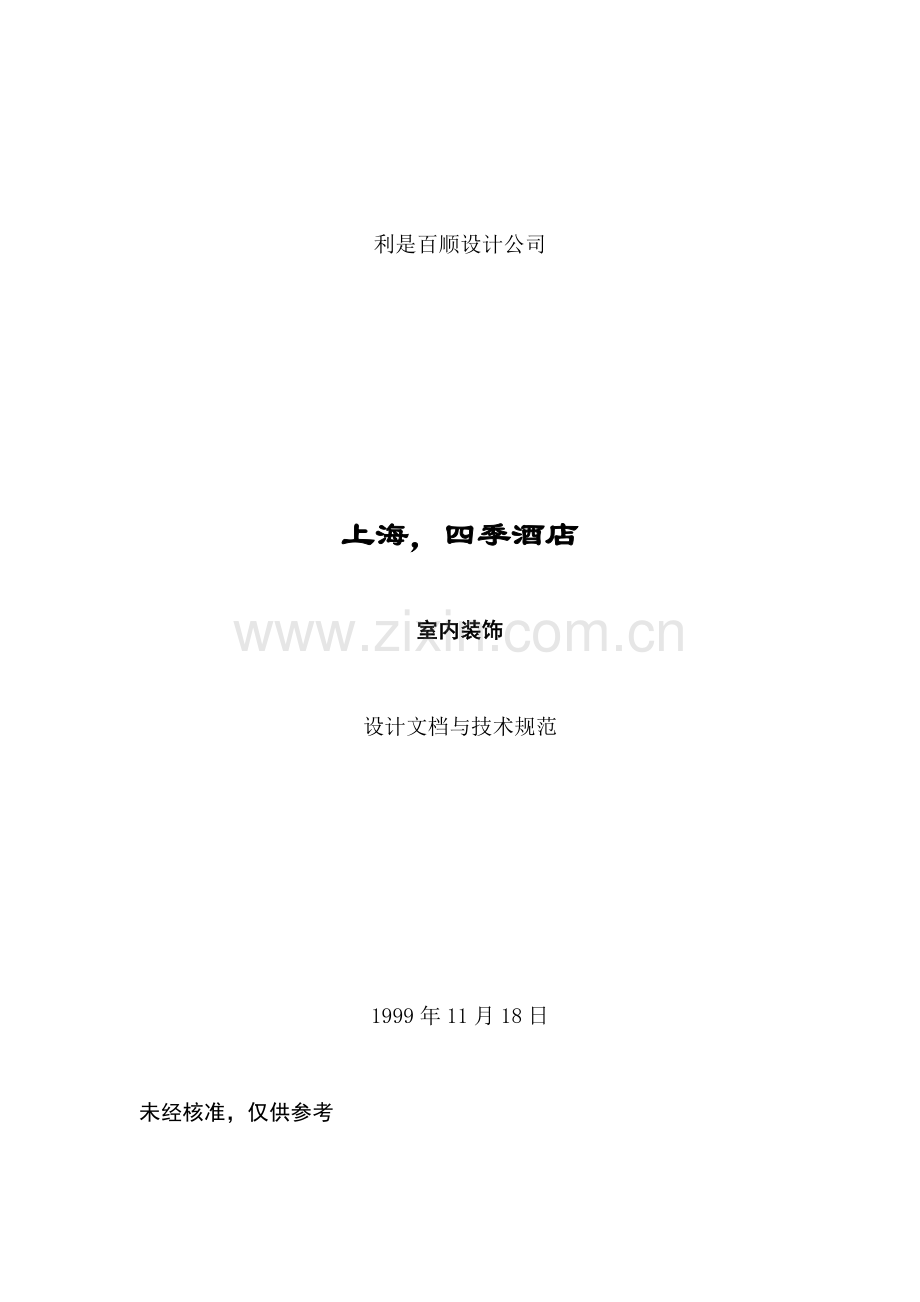

利是百顺设计公司

上海，四季酒店

室内装饰

设计文档与技术规范

1999年11月18日

未经核准，仅供参考

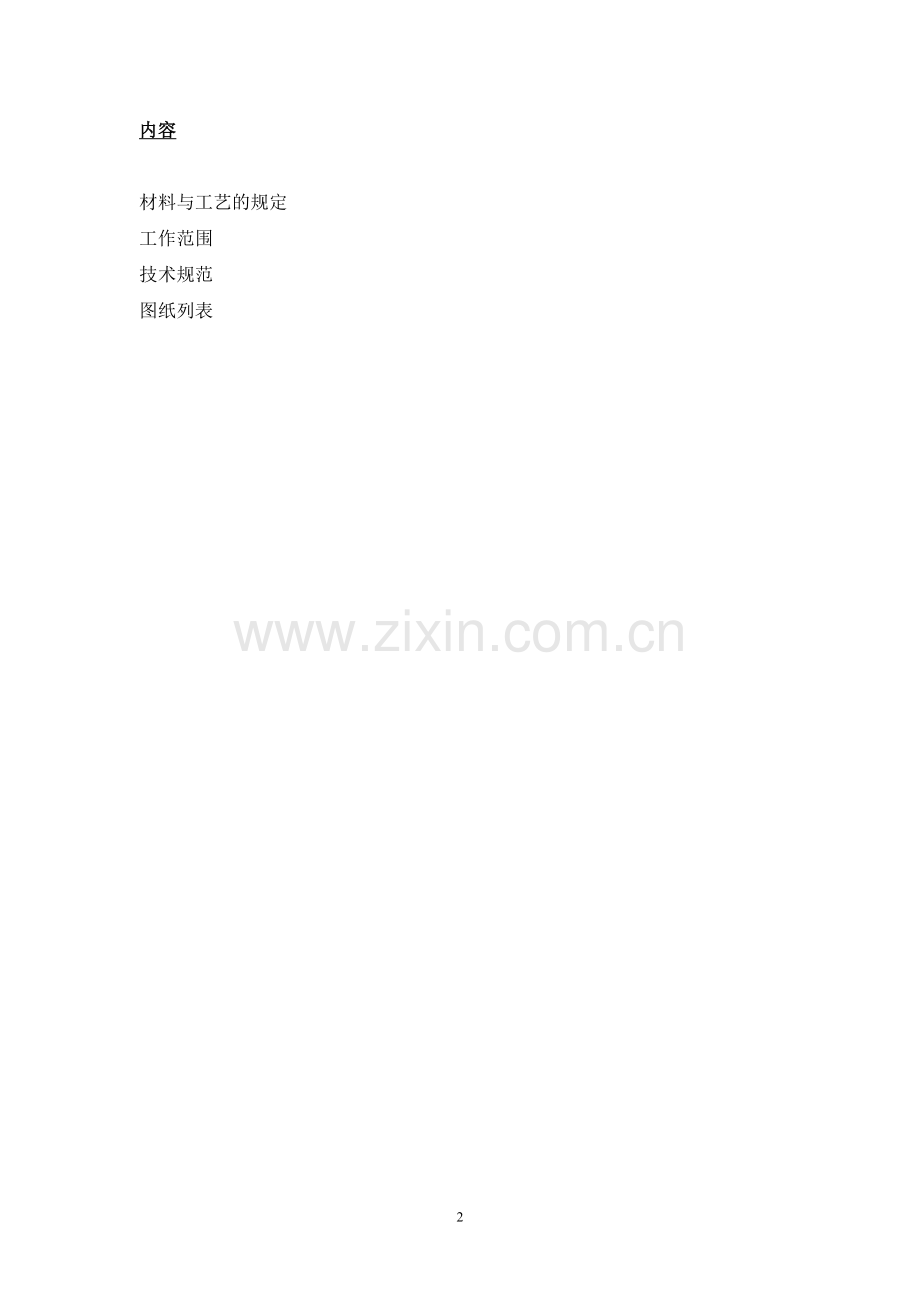

内容

材料与工艺的规定
工作范围
技术规范
图纸列表

材料与工艺的规定
通则
A. 材料与工艺的规定应适用于整个工作范围，无论在哪一个章节标题之下都适用。
B. 除此之外，所有特殊规定的材料应符合有关最新的“英国标准规定”，并且工艺要优于有关最新的“英国标准工艺规范”的规定。由于此合同的原因，其中在“工艺规范”中的单词“should”此处应认为是“shall”。
C. 为了参考的方便，其中的一些产品、供应商与分包商是直接采用其原始名称。假如，承包商希望采用具同样品质的替代的产品、供应商与分包商，则他应至少在预定计划中定购这种材料的14日前，搜集所有相关技术资料与样品，以书面材料的形式交给设计人员审批。
D. 所有的业主材料均要严格地按制造商出版的指导说明书使用。
E. 承包商应尽量注意成品保护，特别是那种一旦损坏就难恢复的面漆。同样要注意，对运至现场进行组装的成品的处理与保存。设计人员将坚持对任何因缺乏必要的保护而面漆损坏的物件进行清除和处置。
F. 所有材料，而且包括由指定制造商/供应商提供的材料，应严格按制造商出版的指导与建议说明书使用，这些说明书应被认为是本设计规范的一部分。承包商应有责任保证现场人员包括分包商获得这些相关说明书，并且是按最新版本施工。
G. 由于此合同原因，工程量清单中的材料与工艺规定说明部分应被认为是合同清单的一部分，并且为合同文本的一部分。
无论满足什么目的材料，均要提交给设计人员审批，并应得到他的确认，或使他在安装以前能确认。材料与物品应具最好的质量与工艺，满足其使用目的的任何方面。
“最好”这个单词的意味着，从设计师的观点来看，在香港再也没有更好的材料与物品、没有更高的工艺。
H. 在图纸与此规定有任何差异的情况下，在任何受影响的材料与物品被定购、制造、成形或安装之前，设计人员应注意此差异，并且按此差异进行设计。
I. 如果设计人员要求，承包商应开具票据、凭证和已收数量。
J. 在合同签订以后，应提交每种类型的家具的照片，并且在批量生产之前，承包商应得到设计人员或业主最后的确认。
K. 材料应按当地防火要求或更高要求进行处理，材料应在加工前很好地干燥。
L. 材料应进行处理，以防昆虫、蜘蛛、白蚁、发霉、枯变、长菌、害虫、潮湿、结露以及类似情况。
M. 在整个内装饰结束时，承包商应按相关部门认可的方法，对整个内装饰进行3道阻燃处理。
O. 在整个内装饰结束时，承包商应提交有关建议书，包括维护程序和任何需要的清洗剂、工具、设备等，以便业主能进行维护工作。

工作范围
1． 内装饰区域包括但不局限于：

2．如图纸及技术要求所示，提供及安装以下物品：

其它人员的工作包括但不局限于：

技术规定

内容

木工与细木工
五金件
钢铁与金属制品
粉刷与墙砖
玻璃工程
油漆
吊顶
专业工程
窗帘
室内装饰品布置
墙面装饰
铺地
现场地面及墙面装饰

木工与细木工
A．一般木材
所有规定的木材和木材贴面的胶合板均应具有高质量，能满足其用途，很好与适当的干燥处理，已成材，没有虫孔，大的松软处或死结或者其他缺陷，以及锯痕。
所有的木材与木板应该按要求的长、宽、厚供货。锯开的木材应保持规定的尺寸。
所有的木材应储存在干燥的地方，其供货时的含水率应与将来木制品的用途与摆放位置相适应。
规定的木材贴面应是0.6mm的切皮，压制在胶合板上，整齐并且打砂很好。
规定的实心木材应窑炉烘干至8%-12%的含水率。
承包商应提交所有木材的原产地证明。
B. 硬木
硬木应满足B.S.1186 部分I(1971)。品种应按其要求进行选择。
C. 胶合板
胶合板是用B.S.1455规定的等级，从建筑师/设计师的观点来看，这些等级适合于这些制品，如下：
1级，采用其自然状态。
2级，有后道油漆或类似处理
3级，用于胶合板不可见的地方

胶合板的粘合剂应采用以下类型之一：
类型1：苯酚甲醛树脂粘合剂，在B.S.1203中按防侵蚀与煮沸分级(w.b.p.)。
类型2：尿素甲醛树脂粘合剂，按防潮与侵蚀分级(m.r.)。

除非特别规定，内用胶合板应采用2级、类型2粘合剂，外用胶合板应采用2级、类型1粘合剂，其面层应是旋切的菲律宾柳安，它们的标准厚度为：
3层：3mm
5层：9mm
7层：16mm
非外露的胶合板可以是采用任何饰面，除非特别规定。

D. 层压塑料（译者：防火板）
层压塑料应是“FORMICA”或是被审批的同类产品，1.5mm厚，具有规定的颜色与花色，采用粘合剂用允许的压力进行胶粘。

E. 丙烯酸塑料
丙烯酸塑料应是由I.C.I.生产的“Perspex”或是被审批的同类产品。

F. 钉与螺丝
钉是线切型，材料为低碳钢或黑色轧钢，满足B.S.1202的要求，除非特殊规定，应是光亮涂层。
一般，只能可以用铜螺丝。钢螺丝只能固定硬木衬背，次框架或木板条。
室外用或在带水源的房间内的钉与螺丝应被电镀，镀锌或镀镉，与B.S.1201一致。

G. 粘合剂
除非特殊规定，粘合剂应是“Cascamite”冷固型复合树脂粘合剂，或是被确认的符合B.S.1204同类产品。

H. 木材防腐剂
非外露的门框面、踢脚板面、衬板面与类似表面，在构件安装前，应用“Atlas A”处理一道，或用被确认的同类产品。

I.石膏灰泥板
石膏灰泥板的厚度应为12mm或20mm，或是被确认的符合B.S.1230同类产品。

J. 工艺
木材在可以使用时，应被切割成要求的尺寸与长度，并且存放在干燥处，上有覆盖，空气能自由流通。
所有的制品应按详图制作与油漆，在要求的地方，采用电镀过的低碳钢钉、条、栓、螺丝等进行安装制作。
除非特别指明，细木工制品应用细砂纸打磨。
由于错用材料或工艺而产生的缺陷，应有承包商花钱来修补或替换。

所有的面板花饰线条应具45度的斜角接口，所有的边与角不要太锋利或做一个半径至少2mm的圆角。在踢脚板、檐口、花饰线条的所有接点均按45度裁锯和搭接。对接是不允许的。所有的面板花饰线条应是单一长度的木材，没有接头。花饰线条长度不允许是采用短料（3500mm）接起来的，除非全高的面板花饰线条，可能要由2根木材拼成。

所有的茶几、吊柜与抽屉内部均应具白色的复合箔面层。
所有的抽屉应用尼龙的制止器，是在抽屉滑道上滑动。

K. 固定物
在木制品要固定在墙或天花板上时，要采用Rawplug , Philplugs或同类已被批准的产品。
“Ramset”或其他电力驱动的固定系统只有在设计人员的同意才可使用。
在钻出的洞内用硬木塞代替Rawplug等是不允许的。
一旦采用此类固定系统，承包商应负责在购买、储存等方面能符合当地规定，负责采用安全方法运用此系统，在有关适合木制品的固定器的类型与尺寸方面，听从制造商的建议。

L.木地板

将木地板条放在搁栅上，搁栅以350mm的间距搁置在砼地板上，50×40mm，两边采用八次固定，木料采用防腐预处理。在搁栅内采用轻质混凝土进行填充。在全部干透，刷涂一层沥青/橡胶的乳胶漆，每平方1升。木地板条的端头接点应采用交错连接，错缝应分别不少于2个地板条的宽度。地板条需挤紧，应保证在接缝上紧密和合缝。固定地板采用镀锌、喷锌或镀镉的铁钉。对于在表面固定的方形边角地板，如宽度少于100mm，采用2个钉子，钉头敲平，并弄平。采用暗藏式固定凸凹相接地板，在每个支撑处采用一个钉子，刚好在凸榫上，斜向钉入。将钉头敲进，敲平。表面然后采用隔离油漆进行密封，即一种耐磨的、双成分的、异氰酸脂油漆，严格按供应商指导进行施工。

M. 健身房地板
健身房地板应是最好的硬榉木地板，3500mm长，22mm厚，宽度不少于100mm。健身房地板是铺在一个具有专业弹性的单层搁栅系统上，严格按制造商的说明书进行施工。在铺设以前，需保证混凝土和砂浆已干透，少于5％的潮气，涂刷一层防潮的涂膜和隔离层。安装弹性垫时（氯丁橡胶垫，见第2部分，DIN18032），按350mm间距，在搁栅和衬垫材料之间具有铗具。搁栅为45mm见方，预先采用防腐处理，按350mm间距铺设。

在验收好地板基层的施工后，地板条按房间纵长方向铺设，地板条在它整个长度均采用凸凹接口，地板条的端头采用交错接口，错缝分别不少于两个地板条的宽度。地板条需挤紧，应保证在接缝上紧密和合缝。固定地板采用镀锌、喷锌或镀镉的铁钉。对于在表面固定的方形边角地板，如宽度少于100mm，采用2个钉子，钉头敲平，并弄平。采用暗藏式固定凸凹相接地板，在每个支撑处采用一个钉子，刚好在凸榫上，斜向钉入。将钉头敲进，敲平。

地板应按制造商的建议，进行裁割，并铺设离墙有一定距离。

完成以后，同样采用隔离油漆，用宽毛刷或滚子按木材纹理方向封闭地板。

N. 拼花地板
拼花地板应为19毫米厚，300毫米长,50毫米宽的木条，每一条错缝相拼，紧密安装于基底上。
拼花地板需颜色相配，并以批准的黏合剂粘于找平的水泥上。用电动抛光机将其表面磨光之后，以聚氨酯或规定的其它饰面将其表面密封。

O. 踢脚板
踢脚半应按详图中所示为实木，固定在硬木地板与墙上，采用斜角拼接。

P. 门框
门框应为实木，按详图制作，以榫眼及榫头接合，用白铅与实木钉组合在一起，采用固定器（holdfast）与暗销固定在墙与地板上。
门框在安装以后，应用胶合板或其他合适的方法进行保护，以免受损。

Q. 门
门的类型、尺寸、厚度应符合平面图、表格以及详图的要求。任何具有可以看见的扭曲或翘曲和不平表面的门都应由承包商出资替换。
门有以下类型：
a. 空心平板门，由100mm硬木立柱与中档，以及125mm上、下档组成，为衣帽钩中心1675mm处加一块硬木，其两个方向不超过150mm（？？？）。除特别注明，门的两边应覆盖6mm的柳桉胶合板，规定为2级类型2。四周采用一条13mm的实木边条，边条有倾斜槽口，以便与两边的胶合板结合，边条角上采用斜榫连接。对于双门与双开门，竖向边条应为25mm厚，按详图进行锯口、槽口或圆角。除特别说明，空心平板门的完工厚度为45mm，按规定油漆。
b. 实心平板门，由100mm硬木立柱与中档，以及125mm上、下档组成，其实心为19mm宽硬木条竖向粘结而成，其厚度要与框架很好地吻合。包面层、边条与油漆与空心门的规定一样。除特别规定，实心门完工厚度为52mm。
c. 对于耐火门、门框等，为了达到规定的耐火时间，除满足在设计说明与图纸中的要求外，还应满足所有的要求。在设计说明与图纸中的要求仅供承包商作参考。承包商应对门、门框的设计、供货及安装负全部责任，包括满足耐火的特殊要求。

门框应有一条最小25mm宽、最小40mm厚的槽口。所有的门应与门框边很好地密合，以防止烟火的进入。所有标明为木制的、有0.5、1或2小时耐火要求的分户门和门框，包括其所有五金件，应按BS476第20与22部分（1987）进行测试，并由香港建筑局与消防局认可的部门颁发证书，以证明其满足规定耐火时间的要求。承包商应负责从正规的测试机构得到必要的防火测试证书和/或补充报告，同时还要提供证明书，以证明这些门满足由香港建筑局和消防局发布的测试要求。所有的门都应具有防火等级的测试证明与全部文档，并在项目完成之时交给建筑/项目经理。

在注明的地方，6mm厚的乔治亚式金属网玻璃应具有0.5小时的耐火能力。玻璃的实际尺寸与类型应由分户门制造商来确定，以满足标明的防火等级。

所有的具防火等级的门与门框要采用满足设计意图的油漆。

所有的门需按BS476第20与22部分（1987）要求的测试，并且要满足相关建筑部门的要求，包括提供证书。

提供所有必需的加工图。

提供给制造商，证明门与门框等的耐火时间的证明书。

提供门边槽口的所有必需的膨胀密封，如有要求，也应达到规定的防火等级。

R. 细木工制品的缺陷
如果在合同规定的维修期内，细木工制品的接头开裂或产生其他缺陷，并且建筑/设计人员认为其原因是由于不干的木材或错误、差劲的工艺，则承包商负责出资修复。

S.样品
所有样品的花饰线条断面在安装开始前，应提交审批。

T. 织物软垫镶板与床头板
a. 软垫镶板与床头板的织物应按一个方向拼装，整个花色要吻合。
b. 织物要将软垫包裹进去，采用合适的粘合剂与必要的钉子固定在规定的基板上。织物软垫的角部与边缘要平整、光滑。在角部与边缘有褶皱与凹坑将被拒收和替换。
c. 镶板与床头板的软垫材料应是阻燃材料，符合防火规定。
d. 对于软垫镶板完成时要进行的化学处理，则承包商应与制造商一起，在处理以前，确认对织物与软垫材料无任何影响与损害。

五金商
A. 由承包商提供
图纸中指明的五金器件应由承包商提供,应注意:
a. 订购指定五金器件;
b. 核对技术要求与计划书;
c. 现场提供足够、干燥的储存地;
d. 安装，包括门上木件与金属件的开凿
e. 提供五金件所必须的螺钉及安装配件

B. 螺钉
为安装五金件所提供的螺钉如果可见的话,应为PHILIP头的, 螺钉应为黄铜、镀锌或不锈钢，其直径应准确，以便与所要安装的五金件的螺孔尺寸相吻合，并根据要求为埋头式、半圆或圆头螺钉。

C. 楔塞
如需以楔塞来固定五金件，则应采用RAWPLUGS，PHILIPLUG或经许可的其他同类产品，禁止使用木质楔塞。

D. 安装
按照由生产厂商所提供的指示说明来安装五金件，应留出开凿榫眼，钻孔的空间，在合适位置下螺钉，应保证各部件功能的正常发挥，不过于紧涩并加以合适的润滑处理。

E. 茶几
碗橱应选用隐蔽性铰链。如果碗橱尺寸超过750mm宽 x 1200mm高则应使用3副铰链。

F. 抽屉滑槽
抽屉滑槽应为无声，重型，全长和尼龙轴承。抽屉滑槽应为经准许使用的型号或是设计人员所许可的同类产品。

G. 供应
下列五金件应由承包商负责供应与安装。

H. 门
1． 铰链
每一门扇上应有3个“McKinney”的全尺寸榫眼，5个铰链枢轴的112mm x 112mm的铰链，或是经设计者许可的同类产品。面漆为US3。

2． 门栓
双门上应置2个以US3为面漆的实心黄铜平头插销，或是经设计者许可的同类产品。

3． 门吸
每一门扇上应有一个以US3为面漆的地板型“BALDWIN”重型门吸或基座型门吸，或是经设计者许可的同类产品。

4． 闭门器
除非另行指定，闭门器装置应选用“RUSSWIN”隐蔽轨道式，或是经设计者许可的同类产品。

5． 隐蔽式铰链
每一门扇上应有3个SOSS铰链。

6． 地弹簧
除非另行指定，一般应选用“DORMA”通用型地弹簧以使用于负重载，或是经设计人员许可的同类产品。盖板应选用金色饰面。

7． 把手
应选用详图中所指定的把手。

8． 挂衣钩
浴室、厕所、更衣室门上都应有一个US3饰面的NO 0781 “BALDWIN”挂衣钩或是经设计人员许可的同类产品。

9． 防盗栓
客房门上应置有一个US3饰面的NO 0250 “BALDWIN”防盗栓，或是经设计人员许可的同类产品。

10. 猫眼
客房门上应置一个US3饰面的NO 0155 “BALDWIN ”猫眼，或是经设计人员许可的同类产品。

11． 锁具
每扇门上的锁具应为“Baldwin”类型，这是根据其各自的需求选择出来的。

I. 茶几与抽屉
除非另行指定，所有茶几、柜门及抽屉均应装黄铜把手，与HKP-1656A相类似，用抛光黄铜为饰面。在订购货品之前应先将样品送交设计人员审批。
所有茶几、柜门及抽屉上的锁具依图纸所指定，均为黄铜镶边的嵌入式锁具，五根针簧以配出至少20，000种不同钥匙，在订购货品前应先将样品送交设计人员审批。

钢铁及金属部件
A. 钢板、圆钢、螺栓及其他
所有钢板、圆钢、钢筋均为低碳钢，保证绝对笔直，不弯曲，除非特别说明，均为同一尺寸。根据要求弯曲至准确形状，并在顶端锉平以形成平直节点。螺栓与螺帽应与B.S.916 和B.S.1494相配套。

B. 铸铁
铸铁应是用高质量的坚硬灰铁生产的，且品质不低于B.S.321，等级C。
铸件也应为高质量，其中也包括要求的花饰与线脚的铸造。
铸件应边角挺刮，根据要求形状绝对准确，与零部件相配套，并保证尺寸，绝对不准有气孔，没有矿渣，毛刺，或各种裂纹或缺陷。如被要求用钻孔方式来测试金属厚度，应随后加以填补，该费用应由承包商承担。在铸造过程中不得使用咸水或海沙。

C. 测试
如建筑师或设计者要求，则所有钢铁或铸铁部件都应送交进行必要的强度测试，该费用有承包商承担。

D. 铁制品
铁制品的锻造，应采用具有扁平锤、凹型锻模或圆角工具的铁砧，来保证形状的规整，边缘应整齐斜切或根据要求在作调整。焊缝、榫舌及板条的制作要牢固，要去除所有多余金属突出物。

E. 镀锌
镀锌工艺是用锌非常全面和均匀的在物体表面度膜，并要做到表面没有斑点，没有裸露的地方以及其他瑕疵。度于物体表面的锌的最小质量是300毫克/平方米。
镀锌可以用以下方法进行：
a． 热浸镀：在融化的锌中浸泡
b．喷雾法：用融化的锌进行喷雾
c．电镀法：与锌棒一起浸泡在硫酸锌溶液中，经过恰当的时间与电流，在物体表面形成所要求的锌厚度。
钢预先必须仔细经过盐酸或硫酸的浸泡及沙擦，或者洗涤的方法去除掉表面的油脂几其他附着杂质，如果使用（a）或（b）方法进行度锌，还在表面撒上卤砂。

F. 镀铬
承包商需提供的一切镀铬物品必须在紫铜或黄铜上进行镀铬。 镀层应符合B.S.1224正常室外条件的要求，且肉眼看不到凸起、凹陷、未镀到、斑驳、裂缝或污点。

如需在钢铁上镀铬，要有一镀镍底层。

G．铝
铝需为方形截面或外部尺寸符合图纸所示的截面。铝材需笔直，无锤印或其它任何变形。
铝需为批准的建筑铝合金，并符合B.S.1470－1475中高防腐蚀及强 度的要求。
除了镶玻璃压条及镶边，主框及其它铝质构件的厚度最小为2.0毫米。
按要求以角钢、槽形材、矩形材或其它加强铝材强度。 使用内角连接物或T形连接物的粗端或成斜角的部位要以螺钉固定在一起以便钉头不显出或在隐蔽面上。所有的隐藏钉应有phillip头，且表面应是相同的合金。 内角连接物等应与最后紧固钉眼尺寸大小一致。
所有铝材的全部工作细节应在着手进行相关工作之前提交设计师以得到证实。
所有铝材的边面应被完全清洁且要镀上不褪色的指定硬质无机涂层阳极而且要与使用的合金相一致。此涂层在提供之前应经过耐腐蚀性的镀层，并要有效密封。此涂层应最少具有0.02mm厚度的涂膜层以便测试时与ASTM个体标准B244-56和B137-45或英国标准规范1615作为修改或同等标准。在密封和保护涂层提供之前要保护好表面以防止手触摸留印。
铝材部分应被保护以防止灰浆、粘性牛皮纸、塑料涂层、或其他经证实的接触手段等造成破坏。
镀层：
i. 铝材阳极镀层应至少25微米且符合BS161S。
室内 AA/15
室外 AA/20
ii.铝材颜色镀层应是符合BS6496或其他室外使用有色镀层规范的聚脂粉末层。所有镀层应保证防锈或至少15年不会损坏。
H. 镀金
用于镀金的铜必须有高标准的质量。
铜的表面必须经过清理，以去除油，油脂及其他附着物。镍镀的最小厚度为2微米和24K的镀金的最小厚度为0.25微米。最后的涂层用烤漆。
所有铜制品必须用24K的金镀层。

I. 铜
铜应为高质量、已被认证的的合金，符合英国标准规范。铜应为70% 的黄铜与30% 的锌的合金。除非有别的标准，铜应进行高度表面抛光。

J．金箔
金箔应具最高质量，并至少用三层。安装前，金箔在规定底层上安装的样本需提交设计师批准。

K．古董金箔饰面
1． 金箔应具最高质量。
2． 金箔的底层应用油灰
3． 金箔至少用两层。
4． 金箔贴完后，轻轻地将金箔表面刷成所需的古董效果。
大量贴设及安装前，古董金箔样本贴设需提交设计师批准。

L. 不锈钢
不锈钢的板、片或条的均应符合BS1449 Pt. 2，高锰钢，型号为304（18/9或18/10镍铬合金）的用于内部，型号为316（18/10/3的镍铬钼合金）用于外部。抛光时 NO 2B用于磨光， NO 4用于丝光，NO 8用于镜面抛光，或者遵照规范。
用于结构和普通工程目的的不锈钢管应是BS 6323 Pt.1和Pt. 8
的成分以及同上标准的抛光。

M. 总体焊接
去除边缘的油脂，脏物，湿气，氧化物及表面污垢后方可进行焊接。为了确保精确度，应在需焊接的地方使用夹具。
在无法使用夹具的地方，应使用定位焊接来临时固定。
焊接接头处应毫无孔隙、气泡和裂缝的完全融合。
要保证焊接的喷溅物不喷溅至在焊接工作中可见的已抛光过的焊接物表面。
在工作中可见的对接焊缝部分应表面光滑与平齐，角焊缝部分应表面光滑。

N．铝合金焊接
铝合金焊接应按BS3019，Pt.1,Bs3571, Pt.1或其它可获批准的方法，以惰性气体电弧焊接。

O. 不锈钢焊接
使用惰性气体弧焊接的不锈钢焊接应符合BS 3019，Pt. 1或其它可获批准的方式。

P. 不同合金的连接
在工作中应尽量避免以下金属之间的连接；
a． 铝合金与铜合金、镍、铅或不锈钢。
b． 铁与钢与铜合金。
c． 锌（包括镀锌）和铜合金、镍。
如果无法避免，在接触面采用沥青的涂料、防护带或采用其它允许的方式进行隔离。
Q. 防护措施
防止金属制品饰面受潮、划伤或其它破坏。对于不锈钢、表面氧化处理的铝或相似表面，使用可剥涂料或遮蔽胶带，只有在施工必要时或移交验收前才可以除去。采用无破坏性的溶剂去除过量的胶合剂并洗涤干净。

粉刷工与墙面砌砖工
A．水泥
水泥采用普通的硅酸盐水泥已满足B.S. 12的规定。使用的水泥应为有良好信誉的高标准的制造商生产的产品，并且获得建筑师的同意。所有的水泥必须采用密封和印有制造商标志的袋子，或有适当设计和获得允许的容器。当建筑师要求时，制造商应提交测试证书。水泥应采用一个合适的方式储存，以避免其品质下降，需要一个合适的建筑物或贮筒来满足此要求。受潮或见风硬化的水泥将会被弃之不用。
B. 石灰
用于粉刷的石灰如为A级熟石灰，根据B.C.890，其在使用前24小时就需调制成石灰膏，或替代选用烧制或白噩石灰，则应在使用前至少1个月调制成石灰膏，用3mm的筛网筛入熟化池。贝壳石灰不允许用于粉刷工作。
C. 石膏抹灰
石膏灰泥应放在制造商的包装袋或印有制造商名字及标号的圆筒中运至现场，并应符合B. S. 1191 中以下的条列：
a． 底层抹灰应为打底灰泥，掺有缓凝剂的打底灰泥或带纤维灰泥，按照B级A类的要求（缓凝半水合物）。
b． 用于底层之上的面层抹灰应按照B级b类的（缓凝的半水化合物）或B级c类（双重意图抹灰）的要求 。
c． 用于石膏板上的面层抹灰为面板粉刷型，应按照B级b类（与半水化合物有关）的要求。
d． 根据B级c类的要求，金氏水泥用于双重意图抹灰。
e． 熟石膏应按照A级要求。

D. 石灰/水泥混合灰泥
石灰/水泥混合灰泥通常由建筑师认可型号和尺寸的碾压机动搅拌机进行搅拌。至于较少量，或是在意外情况下，建筑师可以要求或同意在一块清洁的干地或平台上用手工进行搅拌。所有成份的测量通过量斗进行。

E．抹灰表面
在抹平前，要采用按一定角度固定的靠尺和已抹平具有直边的平面等方法，来使得所有抹灰平直。任何内墙平面上的面层抹灰应连续进行，以防止褶皱或不平表面。对于可见的不平表面，建筑师可有权决定要求承包方刮掉整个墙面，按要求形成毛面以及重新抹灰。

F．抹灰的毛面
勾出砖石的接缝，刷除松散的砂浆颗粒等，以形成抹灰毛面。

G．室内抹灰
位于内墙面、天花和混凝土梁面、混凝土砌块、粘土砌块及砖的石灰/水泥抹灰要进行二道。底层应6至9毫米厚，其组成为1份硅酸盐水泥，2份石灰膏和9份洗净的沙子（体积比），整个面分布均匀，用尺拉直，刮出毛面。面层抹灰应3至6毫米厚，使用相同成分，用钢制抹子抹成光滑平整的表面。底层和面层的施工应相隔至少7天。抹灰的总厚度应平均为13毫米，不超过16毫米。

H．石膏抹灰
按如下进行两层石膏抹灰：
1. 底层由打底灰浆和沙子合成（比例为1：2）
2. 面层由纯饰面灰浆或加入至多达25％的石灰膏的饰面灰浆形成光滑饰面。
抹灰的总厚度不超过10毫米。

I. 凹圆或模制的檐口线条
凹圆或模制的檐口线条应符合下列条件之一：
1. 由水泥和沙子1：3的背衬制成，饰面层使用和相接表面相同的灰浆，用钢制模板进行抛光。
2. 由认可的制造商预先制成的檐口线条并根据制造商的建议安装。

J.粗抹底层灰
粗抹底层灰由1份硅酸盐水泥与4份砂子制成，抹成地坪厚度或按要求填补踢脚后的空隙，并找平。抹灰找平厚度在任何情况下、任何部位都不得超过25毫米。

K．抹灰中的裂缝
在保修期内抹灰中出现的裂缝应如下处理：
a. 在1.8米外通常看不见的如头发丝般的裂缝可不予注意
b. 墙边缘处的裂缝应填充并重新粉刷至与原涂料尽量接近。
c. 位于墙中或天花上远离边缘的裂缝也如上处理。当外表仍比较难看时，设计师可有权决定要求整个墙面或天花的重新粉刷。

L．室内墙面的贴瓷砖
瓷砖应经过净水浸泡，背面刷上浆状或调至奶油状稠度的硅酸盐水泥，24小时后安在平均厚度12毫米、水泥和沙子1：5的垫层上，随后用水泥和沙子涂抹和灌缝或用水泥涂抹、金氏水泥灌缝。接缝处应刷上有色的泥浆以便迎合瓷砖的颜色，然后表面用净水洗清。
如果已确认的瓷砖是采用胶粘剂型垫层以及灌缝采用特定胶粘剂，则按生产商的说明来进行瓷砖的粘贴。

M．瓷砖施工中的瑕疵
任何瓷砖施工干后没能呈现一色，或是由于瓷砖不方正或施工粗糙引起的接缝处宽度不一致，或是出现裂缝，不平边缘以及其他瑕疵，必须返工。在移交完成的工作前应从瓷砖表面清除所有溅上的灰浆或涂料。

玻璃工
A. 玻璃的质量
所有玻璃应符合B.S.952中明细的规定，没有气泡，烟状的暗纹，气孔，刮伤或其他瑕疵。
玻璃应由Pilkinton、Saint Gobain 或其他认可的公司制造。

B. 镜子
镜子用的平面玻璃应符合镀银的质量，6毫米厚，边缘磨光，背面有一层均匀的镀银和两层紫胶清漆或其他认可的防潮处理。安装在墙上的镜子应背衬重型的聚乙烯片。
镜子应导入镀银的斜边。

C.玻璃块
玻璃块要按图纸的规定与转角玻璃相匹配。
所有嵌板玻璃块的安装要有12mm间隔以避免安装、沉降或膨胀时损坏。尽管如此，开启时的露在外面光滑的玻璃顶部和侧面应在放置玻璃块前涂刷两层沥青涂层，此玻璃块的放置和涂刷灰浆由一份水泥，一份石灰油灰和四份干净的一定量黄沙以及12mm填满非硬胶泥混合物。
嵌板的水平接缝在超过5块玻璃的高度时应每做三或四块时增补75mm宽、12mm长电镀金属网线带。在玻璃块两边的接缝应该不超过6mm粗。
D. 装饰玻璃板
图纸所示玻璃板上的装饰图案需以蚀刻或雕刻。
供蚀刻和/或雕刻的玻璃应为符合要求的最高质量。
玻璃板上的设计图案应为多层蚀刻与雕刻。
图纸所示的设计图案为基本的尺寸及立面、根据这些资料，承建商应负责深化整个图案，并作必要的调整。制作之前，承建商应向设计师提交标明蚀刻与雕刻不同层面图案的详图、施工图及样品，以供审批。
完工时，蚀刻/雕刻玻璃板应经处理，以在各方面符合有关的安全规定。
油漆工
A. 油漆综述
承包商被特别要求在油漆使用前充分的时间内下订单等，因为如果当地市场上缺货，替代品是不接受的。
所有的油漆、底漆和腊克漆等应来自认可的制造商，使用认可的纹理形式和颜色，以及在运抵工地前需提交设计师认可。涂料在运抵工地时需装在制造商密封的容器内。
材料储存在工地上，应以尽量避免受高温。

B. 新表面的准备工作
除制造商说明外，所有的表面还应没有灰尘、油腻或其他不良物质。
所有抹灰与刮灰面的准备工作还应包括清除所有的起霜、大裂缝的切除和修整，以及填充轻微的裂缝。在不合格面的修整后，准备好基底涂层，形成平直面，以便上漆。
木质表面的准备工作应包括：
a. 除节疤、上底漆，填补和打磨表面以便用合成涂料进行油漆。
b. 在表面上涂刷木材防腐剂和杀虫涂料。
c. 打磨和填充表面以便进行着色、上清漆和上真漆。

金属和钢材的表面准备工作应包括除锈、除垢和除油，并在所要求的地方进行填塞和填充以及涂刷底漆。
a. 必要时填充获认可的填充物
b. 以I.C.I A26 260-I或同等的获认可的产品进行木节刮油
c. 彻底磨刷表面达至适于油漆的光滑平面。
d. 以Dulux A500-2或同等的获认可的铅白木材底漆进行底漆涂刷
e. 涂刷底漆后,以适当大小的硬质填塞物对所有的裂纹、钉孔、开口接合部位及其他有缺陷的地方进行填塞。
f. 移动并再次固定该五金件
C．刷涂概述
在工作进行当中，所有的工作、装置以及家具等均应妥善保护。工作进行过程中应随时去除飞溅到地面、墙面上的油漆，以保证完工后达至理想的清洁程度。
在极端高温、雨、雾等恶劣气候条件下及空气中含过量粉尘时，外部或暴露于外的涂漆工作均不应进行。
在整个涂漆工作完成前，涂过底漆或内部漆层、尚未干的部件不应放置于暴露的或其他不适当的环境中。
除白颜色外，后续的油漆涂层将在色彩上稍有不同。在涂刷下一层前，这一涂层应已干硬。对于两层漆之间的打磨应以细砂纸进行。
所有的油漆应将其中的漆皮或外部物质均滤出，并且在使用过程中应在清洁容器中完全搅拌。在必要的地方，应按制造商推荐使用的特定型号和一定比例的稀释液对油漆进行稀释。
D．木材的防腐剂
应使用Atlas A产品或认可的同类木材防腐剂涂刷一层。
E．干固时间
在再次涂刷前，一昼夜的时间一般应是比较充足的。但如该干固过程受到通风不畅或高湿度等因素的影响，则时间需相应延长。
F．底漆
底漆应采用下列品种：
a． 树脂质木材表面采用Dulux A519-3648或认可的同类铝质木材底漆
b． 一般性内层和面层木质表面 采用Dulux-A500-2或认可的同类铅白木材底漆
c． Dulux No.1 A500-561或认可的同类红铅防锈底漆适于带有各种类型面漆的一般性金属内面与金属表面。
底漆一般应以刷子涂刷，其后的漆层可用刷子、滚子或喷涂方式进行施工。
G．金属酸洗液
用于清洗金属表面的金属酸洗液应确保油漆对金属的黏着性，且应在以刷子进行髹刷处理至少48小时后再进行涂漆。
H．乳胶漆
应采用I.C.I Pentalite 乳胶漆或认可的同类室内用的经配制而成的多乙酸乙酰脂共聚乳液。
I．清漆
对于上色木材的饰面喷涂应按下列步骤进行：
第一层使用聚氨酯底漆涂刷木材表面
将木材上色达至所要求的颜色
第三层使用聚氨酯底漆涂刷木材表面
第四层使用硝化纤维素磨砂防护层
第五和第六层使用硝化纤维素表面涂层，亚光饰面
各涂层间需要打砂
聚氨酯底漆应符合DIN68861标准
硝化纤维素磨砂防护层和硝化纤维素表面涂层应是NC－醇酸树脂化合物，无色，半亚光饰面
J．喷涂腊克漆
腊克漆喷涂应按下列步骤进行：
第一层使用聚氨酯底漆涂刷木材表面
第二层以聚氨酯腻子，形成坚硬表面
第三层使用聚氨酯白色腻子填补木材表面
第四和第五层按所要求的颜色使用硝化纤维素表面涂层及亚光饰面
各涂层间需要打砂
聚氨酯底漆应符合DIN68861标准
硝化纤维素表面涂层应是NC－醇酸树脂化合物，亚光饰面
K．沥青漆
沥青漆应满足B.S.1070标准的要求
L．铝涂层
除非有其它规定，不然标明需要的铝涂层应为lilicatight瓷釉涂层系统。准备工作及涂层需严格按照生产商印制的说明。
M. 清洁收尾
涂刷工作完成后，所有的地面、瓷砖、窗台、五金件、开关、未涂刷的木制品及其他不需要涂刷的装置应清洁干净，不能有油漆点。
N．重新涂刷
在需重新涂刷地方，应作如下准备：将其（涂漆）全部由基层灰泥、木材等基础上刮刷下来，并将灰尘擦净。如纹理中的灰泥较坚硬，则以钢丝刷将松脱的漆层全部清除。除准备工作外，均需按上述规定操作，以便重新涂刷新材料。
准备工作做好后，生霉的（石膏）板材应使用Dowicide或认可的同类除霉剂进行处理。
O．仿大理石花纹面层
需做成大理石面的表面应指定使用石膏灰泥作为正确、平坦的磨光。喷洒使用三层Permoglaze蛋壳点状涂料，在每层之间撒上细研磨纸，达到可制作仿大理石的平整度。
仿大理石涂料应是油性半透明，或按艺术家的要求进行选用。
在完成仿大理石后，再喷涂3层透明的聚氨酯清漆的保护层，或按艺术家的要求进行选用。

P． 特殊油漆要求
1． 第一层涂层要求上油灰和打砂。
2． 第二层涂层要求聚氨酯隔离或首层加以内涂层并打砂。
3． 第三层涂层要求聚酯树脂或聚氨酯刮腻子。
4． 打砂至水平光洁。
5． 第四层涂层采用多彩聚氨酯颜料以达到所需花色。
6． 第五层采用多彩颜料以达到所需花色。
7． 第六层采用多彩颜料以达到所需花色。
8． 第七至第九涂层应上以聚氨酯清漆。
9． 湿打砂与最后一层须打蜡抛光。
在批量上漆与安装前，应将特殊油漆的质量样本送审，以征得设计师认同。

Q．墙面及吊顶壁画
有壁画的表面需为抹灰膏的平整光滑饰面。喷3层Permoglaze eggshell缎纹光泽涂料，
用以画壁画的颜料应为油基半透明型或根据画家的要求。
壁画完工后，喷3层透明半光泽聚氨酯清漆，以作保护，或根据画家要求。
天花
A． 除非另行规定，一般吊顶须用两层12mm厚石膏板交错接口。
一般吊顶材料、固定件及悬挂系统和安装于吊顶及混凝土板间的附件须是不可燃的；并符合当地消防规定及可适合作为空调回风的进气增压？？？？。

B． 除非另行规定，浴室及更衣室吊顶须用10mm厚 romina 建筑板。顶层嵌板及灯槽须用至少12mm 厚多层防水胶合板。
C． 吊顶须由标准镀锌钢槽及M.S. 吊架支持，所有接缝均封口，并以粉刷成水平光滑的表面，以便木脚线的安装及上漆。
按所送颜色。
D． 用于吊顶的M.S.吊架须用膨胀螺丝固定于混凝土板并涂以防锈层。吊顶应为30×30mm 低碳钢角钢，最大间距450mm。
E． 在标明天花入口之处，按制造商的详图安装下放式入口系统。该出入口系统应为NAKA 高出口D
