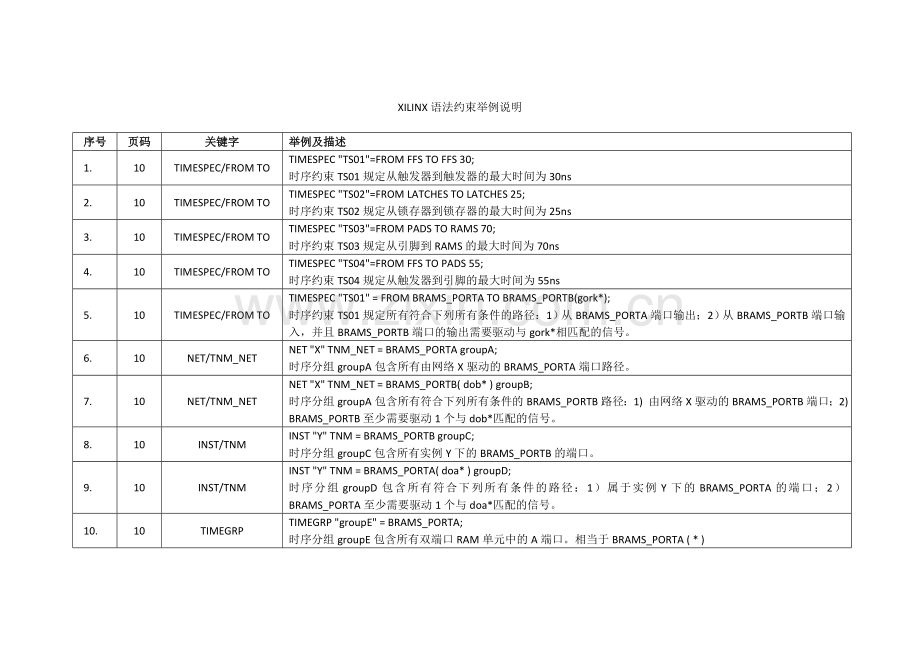

XILINX语法约束举例说明

序号
页码
关键字
举例及描述
1.
10
TIMESPEC/FROM TO
TIMESPEC "TS01"=FROM FFS TO FFS 30;
时序约束TS01规定从触发器到触发器的最大时间为30ns
2.
10
TIMESPEC/FROM TO
TIMESPEC "TS02"=FROM LATCHES TO LATCHES 25;
时序约束TS02规定从锁存器到锁存器的最大时间为25ns
3.
10
TIMESPEC/FROM TO
TIMESPEC "TS03"=FROM PADS TO RAMS 70;
时序约束TS03规定从引脚到RAMS的最大时间为70ns
4.
10
TIMESPEC/FROM TO
TIMESPEC "TS04"=FROM FFS TO PADS 55;
时序约束TS04规定从触发器到引脚的最大时间为55ns
5.
10
TIMESPEC/FROM TO
TIMESPEC "TS01" = FROM BRAMS_PORTA TO BRAMS_PORTB(gork*);
时序约束TS01规定所有符合下列所有条件的路径：1）从BRAMS_PORTA端口输出；2）从BRAMS_PORTB端口输入，并且BRAMS_PORTB端口的输出需要驱动与gork*相匹配的信号。
6.
10
NET/TNM_NET
NET "X" TNM_NET = BRAMS_PORTA groupA;
时序分组groupA包含所有由网络X驱动的BRAMS_PORTA端口路径。
7.
10
NET/TNM_NET
NET "X" TNM_NET = BRAMS_PORTB( dob* ) groupB;
时序分组groupA包含所有符合下列所有条件的BRAMS_PORTB路径：1) 由网络X驱动的BRAMS_PORTB端口；2) BRAMS_PORTB至少需要驱动1个与dob*匹配的信号。
8.
10
INST/TNM
INST "Y" TNM = BRAMS_PORTB groupC;
时序分组groupC包含所有实例Y下的BRAMS_PORTB的端口。
9.
10
INST/TNM
INST "Y" TNM = BRAMS_PORTA( doa* ) groupD;
时序分组groupD包含所有符合下列所有条件的路径：1）属于实例Y下的BRAMS_PORTA的端口；2）BRAMS_PORTA至少需要驱动1个与doa*匹配的信号。
10.
10
TIMEGRP
TIMEGRP "groupE" = BRAMS_PORTA;
时序分组groupE包含所有双端口RAM单元中的A端口。相当于BRAMS_PORTA ( * )

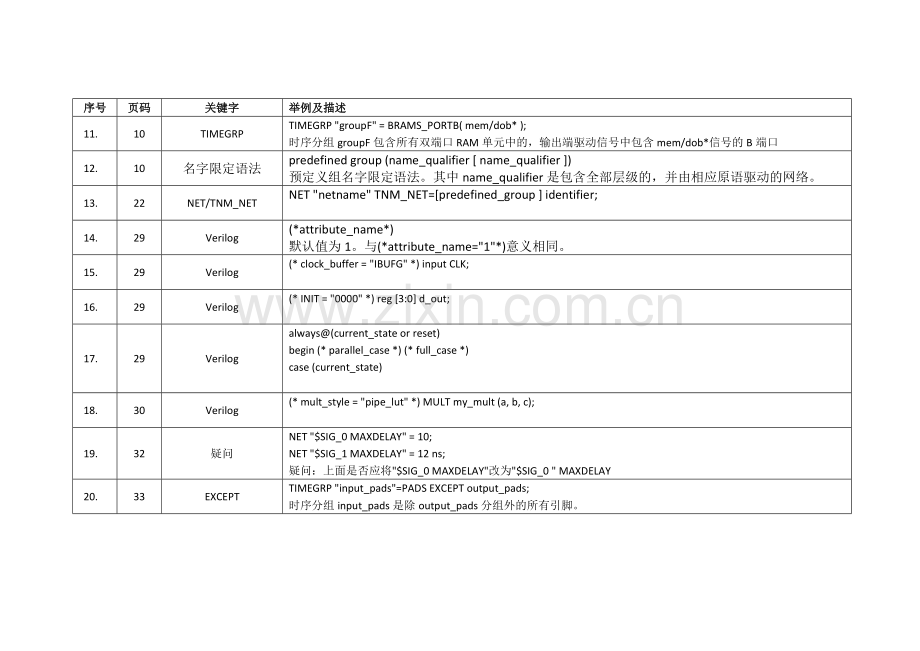

11.
10
TIMEGRP
TIMEGRP "groupF" = BRAMS_PORTB( mem/dob* );
时序分组groupF包含所有双端口RAM单元中的，输出端驱动信号中包含mem/dob*信号的B端口
12.
10
名字限定语法
predefined group (name_qualifier [ name_qualifier ])
预定义组名字限定语法。其中name_qualifier是包含全部层级的，并由相应原语驱动的网络。
13.
22
NET/TNM_NET
NET "netname" TNM_NET=[predefined_group ] identifier;

14.
29
Verilog
(*attribute_name*)
默认值为1。与(*attribute_name="1"*)意义相同。
15.
29
Verilog
(* clock_buffer = "IBUFG" *) input CLK;

16.
29
Verilog
(* INIT = "0000" *) reg [3:0] d_out;

17.
29
Verilog
always@(current_state or reset)
begin (* parallel_case *) (* full_case *)
case (current_state)

18.
30
Verilog
(* mult_style = "pipe_lut" *) MULT my_mult (a, b, c);

19.
32
疑问
NET "$SIG_0 MAXDELAY" = 10;
NET "$SIG_1 MAXDELAY" = 12 ns;
疑问：上面是否应将"$SIG_0 MAXDELAY"改为"$SIG_0 " MAXDELAY
20.
33
EXCEPT
TIMEGRP "input_pads"=PADS EXCEPT output_pads;
时序分组input_pads是除output_pads分组外的所有引脚。
21.
33
保留字
NET net OFFSET=IN 20 BEFORE CLOCK; 错误
NET "net" OFFSET=IN 20 BEFORE CLOCK; 正确
NET "$SIG_0" OFFSET=IN 20 BEFORE CLOCK; 正确
NET "~OUTSIG1" OFFSET=IN 20 BEFORE CLOCK; 正确
22.
33
通配符
NET "*AT?" FAST;
将倒数第3、2个字符为AT的所有网络设置为高速属性。
23.
33
通配符
INST "$1I3*/ROM2" INIT=5555;
将指定ROM的初始值设置为16进制的5555。

24.
33
通配符
INST "/loads_of_logic/*" LOC=SLICE_X*Y8;

25.
34
Hierarchy
UCF Design Hierarchy
UCF设计的层级举例
26.
35
多重约束
INST myInst LOC = P53 | IOSTANDARD = LVPECL33 | SLEW = FAST;
蒋实例myInst放置在引脚P53，IO标准为LVPECL33，摆率设置为高速
27.
53
OFFSET IN/VALID/
BEFORE
OFFSET = IN value1 VALID value2 BEFORE clock;
全局约束，信号应在时钟clock之前value1时间有效，并且需要保持value2时间。
28.
53
TNM_NET
NET "SysCLk" TNM_NET = "SysClk";
将由SysCLk网络驱动的路径定义到分组SysClk;
29.
53
TIMESPEC/ PERIOD/
HIGH
TIMESPEC "TS_SysClk"= PERIOD "SysClk" 5 ns HIGH 50%;
对分组"SysClk"进行周期时序约束，周期5ns，占空比50%
30.
53
OFFSET IN/VALID/
BEFORE
OFFSET = IN 5 ns VALID 5 ns BEFORE "SysClk";
信号应在时钟SysClk之前5ns有效，并且需要保持5ns。
31.
55
OFFSET IN/VALID/
BEFORE/ RISING
OFFSET = IN value1 VALID value2 BEFORE clock RISING;
全局约束，信号应在时钟clock上升沿之前value1时间有效，并且需要保持value2时间。
32.
55
OFFSET IN/VALID/
BEFORE/FALLING
OFFSET = IN value 1 VALID value2 BEFORE clock FALLING;
全局约束，信号应在时钟clock下降沿之前value1时间有效，并且需要保持value2时间。
33.
55
OFFSET IN/VALID/
BEFORE/FALLING
约束举例
NET "SysCLk" TNM_NET = "SysClk";
TIMESPEC "TS_SysClk"= PERIOD "SysClk" 5 ns HIGH 50%;
OFFSET = IN 1.25 ns VALID 2.5 ns BEFORE "sysClk" RISING;
OFFSET = IN 1.25 ns VALID 2.5 ns BEFORE "sysClk" FALLING;
34.
57
周期约束
NET "ClockName" TNM_NET = "TNM_NET_Name";
建立以网络ClockName驱动的约束组TNM_NET_Name。
TIMESPEC "TS_name"= PERIOD "TNM_NET_Name" PeriodValue HIGH HighValue %;
对约束组TNM_NET_Name进行周期约束TS_name，周期值为PeriodValue，周期的开始脉冲为高，占空比为HighValue %
35.
57
周期约束举例
NET "ClkIn" TNM_NET = "ClkIn";
建立以网络ClkIn驱动的约束组ClkIn。
TIMESPEC "TS_ClkIn"= PERIOD "ClkIn"5 ns HIGH 50%;
对约束组ClkIn进行周期约束TS_ClkIn，周期值为5ns，周期的开始脉冲为高，占空比为50%。
TS_ClkIn的值为5ns
36.
57
相关周期
约束语法
NET "PrimaryClock" TNM_NET = "TNM_Primary";
建立以网络PrimaryClock驱动的约束组TNM_Primary
NET "RelatedClock" TNM_NET = "TNM_Related";
建立以网络RelatedClock驱动的约束组TNM_Related
TIMESPEC "TS_primary" = PERIOD "TNM_Primary" PeriodValue HIGH HighValue%;
对约束组TNM_Primary进行周期约束TS_primary，周期值为PeriodValue，周期的开始脉冲为高，占空比为HighValue %。注意：TS_primary中的字母都需要采用大写
TIMESPEC "TS_related" = PERIOD "TNM_Related" TS_Primary_relation PHASE value;
对约束组TNM_Related进行周期约束TS_related，周期值为同TS_primary相关值，相位值为value
37.
58
相关周期
约束举例
NET "Clk1X" TNM_NET = "Clk1X";
建立以网络Clk1X驱动的约束组Clk1X。
NET "Clk2X180" TNM_NET = "Clk2X180";
建立以网络Clk2X180驱动的约束组Clk2X180。
TIMESPEC "TS_Clk1X" = PERIOD "Clk1X" 5 ns;
对约束组Clk1X进行周期约束TS_Clk1X（字母必须全部为大写？），周期值为5ns
TIMESPEC "TS_Clk2X180" = PERIOD "Clk2X180" TS_Clk1X/2 PHASE +1.25 ns ;
对约束组Clk2X180进行周期约束TS_Clk2X180，周期为TS_Clk1X/2=2.5ns，相位比TS_Clk1X提前1.25ns
38.
59
异步时钟域
设置举例
DATAPATHONLY
NET "CLKA" TNM_NET = FFS "GRP_A";
建立以网络CLKA驱动的寄存器时序分组GRP_A。
NET "CLKB" TNM_NET = FFS "GRP_B";
建立以网络CLKB驱动的寄存器时序分组GRP_B。
TIMESPEC TS_Example = FROM "GRP_A" TO "GRP_B" 5 ns DATAPATHONLY;
对约束组GRP_A到GRP_B的最大路径时间进行约束，最大值为5ns
39.
61
全局输出
偏置约束语法
OFFSET = OUT value1 VALID value2 AFTER clock;
全局约束，输出信号在clock后value1时间内有效，并且保持最小value2时间。
40.
62
全局输出
偏置约束举例
NET "ClkIn" TNM_NET = "ClkIn";
OFFSET = OUT 5 ns AFTER "ClkIn";
输出信号应在ClkIn有效后5ns之内有效。
41.
63
REFERENCE_PIN
源同步输出
偏移设置语法
OFFSET = OUT AFTERclock REFERENCE_PIN "REF_CLK" RISING;
OFFSET = OUT AFTERclock REFERENCE_PIN "REF_CLK" FALLING;
42.
63
REFERENCE_PIN
源同步输出
偏移设置举例
NET "ClkIn" TNM_NET = "ClkIn";
OFFSET = OUT AFTER "ClkIn" REFERENCE_PIN "ClkOut" RISING;
OFFSET = OUT AFTER "ClkIn" REFERENCE_PIN "ClkOut" FALLING;
43.
65
FROM TO /TIG
TIMESPEC "TSid" = FROM "SRC_GRP" TO "DST_GRP" TIG;
忽略从SRC_GRP到DST_GRP的时序约束。
44.
65
TIG举例
NET "CLK1" TNM_NET = FFS "GRP_1";
NET "CLK2" TNM_NET = FFS "GRP_2";
TIMESPEC TS_Example = FROM "GRP_1" TO "GRP_2" TIG;
忽略从GRP_1到GRP_2的时序约束。
45.
65
多周期路径
约束语法
TIMESPEC "TSid" = FROM "MC_GRP" TO "MC_GRP" value;
设置从MC_GRP到MC_GRP的最大路径延迟为value
46.
66
多周期路径
约束举例
NET "CLK1" TNM_NET = "CLK1";
TIMESPEC "TS_CLK1"= PERIOD "CLK1"5 ns HIGH 50%;
NET "Enable" TNM_NET = FFS "MC_GRP";
TIMESPEC TS_Example = FROM "MC_GRP" TO "MC_GRP" TS_CLK1*2;
设置从MC_GRP到MC_GRP的最大路径延迟为TS_CLK1*2=10ns
47.
68
AREA_GROUP
INST "X" AREA_GROUP=groupname ;
将实例X放入区域组groupname
48.
68
AREA_GROUP/ RANGE
AREA_GROUP "Groupname" RANGE=range;
将区域组groupname约束到范围range
49.
68
AREA_GROUP/ COMPRESSION
AREA_GROUP "Groupname" COMPRESSION=percent;
将区域组groupname进行压缩，将逻辑压缩到由percent设置的百分比。
注意：BRAM，DSP块，乘法器等不能被压缩。
50.
68
AREA_GROUP/ GROUP
AREA_GROUP "Groupname" GROUP={OPEN|CLOSED};
允许/禁止区域组groupname外的逻辑与组内的逻辑结合
51.
68
AREA_GROUP/
PLACE
AREA_GROUP "Groupname" PLACE={OPEN|CLOSED};
允许/禁止区域组groupname外的逻辑放置到区域组定义的范围内
52.
69
RANGE
RANGE=SLICE_X# Y#:SLICE_X#Y#

53.
69
RANGE
RANGE=RAMB16_X#Y#:RAMB16_X#Y#

54.
69
RANGE
RANGE=MULT18X18_X #Y#:MULT18X18_X#Y#

55.
69
AREA_GROUP /RANGE
AREA_GROUP "Groupname" RANGE=CLOCKREGION_X#Y#;
将区域组groupname约束到器件的时钟域CLOCKREGION_X#Y#
56.
69
AREA_GROUP /RANGE
AREA_GROUP "group_name" RANGE=CLOCKREGION_X#Y#:CLOCKREGION_X#Y#;
将区域组groupname约束到器件的时钟域CLOCKREGION_X#Y#:CLOCKREGION_X#Y#范围
57.
69
AREA_GROUP /RANGE
AREA_GROUP "Groupname" RANGE=CLOCKREGION_X#Y#,CLOCKREGION_X#Y#,...,;
将区域组groupname约束到器件的时钟域CLOCKREGION_X#Y#,CLOCKREGION_X#Y#,...,等位置
58.
69
AREA_GROUP
错误语法举例
INST "RM_data_control" AREA_GROUP = "RR_RM_data_control" ;
AREA_GROUP "RR_RM_data_control" RANGE = SLICE_X0Y44:SLICE_X27Y20, DSP48_X0Y25:DSP48_X0Y14;
上述为错误RANGE约束举例。DSP48_X0Y25:DSP48_X0Y14约束将被忽略。
59.
69
AREA_GROUP
正确语法举例
INST "RM_data_control" AREA_GROUP = "RR_RM_data_control" ;
AREA_GROUP "RR_RM_data_control" RANGE = SLICE_X0Y44:SLICE_X27Y20;
AREA_GROUP "RR_RM_data_control" RANGE = DSP48_X0Y25:DSP48_X0Y14;
上述为正确RANGE约束举例
60.
74
AREA_GROUP /RANGE
INST "state_machine_X" AREA_GROUP=group1;
将实例state_machine_X的内容放入区域约束组group1
AREA_GROUP "Group1"RANGE=SLICE_X1Y1:SLICE_X10Y10;
将区域约束组group1的内容约束到SLICE_X1Y1~SLICE_X10Y10的范围
61.
75
TIMEGRP/ AREA_GROUP
TIMEGRP timing_group_name AREA_GROUP = area_group_name ;
将时序分组timing_group_name的内容定义为区域约束组area_group_name
62.
75
TIMEGRP/ AREA_GROUP
NET "clk" TNM_NET="clock";
TIMESPEC "TS_clk" = PERIOD "clock" 10 MHz;
TIMEGRP "clock" AREA_GROUP="clock_area";
建立同网络clk相关的时序分组clock；时序分组clock的时钟周期约束为10NHz；以时序分组clock的内容定义为区域约束组clock_area。
63.
76
verilog/ ASYNC_REG
(* ASYNC_REG = " {TRUE|FALSE}" *)
verilog语法举例
64.
76
INST/ ASYNC_REG
INST "instance_name" ASYNC_REG = {TRUE|FALSE};
UCF语法举例。默认值(不进行ASYNC_REG设置时)为FALSE；若ASYNC_REG的设置值为空，则认为是TRUE。
65.
78
verilog/BEL
(* BEL = " {value}" *)
BEL的verilog语法
66.
78
BEL
INST "instance_name " BEL={value};
67.
78
BEL
INST "upper_BRAM_instance_name" LOC = RAMB36_XnYn | BEL = UPPER;
INST "lower_BRAM_instance_name" LOC = RAMB36_XnYn | BEL = LOWER;
BEL的UCF语法
68.
78
BEL
INST "ramb18_inst0" LOC = RAMB36_X0Y2 | BEL = UPPER;
INST "ramb18_inst1" LOC = RAMB36_X0Y2 | BEL = LOWER;
BEL的UCF语法举例
69.
78
BEL
INST "xyzzy" BEL=FFX;
将xyzzy固定到slice中的FFX处。
70.
79
BLKNM
NET "net_name" BLKNM=property_value;
BLKNM的UCF语法
71.
80
verilog/BLKNM
(* BLKNM = "blk_name" *)
BLKNM的verilog语法
72.
80
BLKNM
INST "instance_name" BLKNM=block_name;
BLKNM的UCF语法
73.
80
BLKNM
INST "$1I87/block1" BLKNM=U1358;;
为实例block1分配的逻辑块名为U1358
74.
82
BUFG
(* BUFG = "{CLK | OE | SR | DATA_GATE}" *)
BUFG的verilog语法
75.
82
BUFG
NET "net_name" BUFG={CLK | OE | SR | DATA_GATE};
INST "instance_name" BUFG={CLK | OE | SR| DATA_GATE};
UCF语法
76.
82
BUFG
NET "fastclk" BUFG=CLK;
为网络fastclk分配全局时钟网络
77.
83
CLOCK_DEDICATED
_ROUTE
PIN "BEL_INSTANCE_NAME.PIN "CLOCK_DEDICATED_ROUTE = {TRUE|FALSE};
为"BEL_INSTANCE_NAME.PIN "引脚分配/不分配时钟专用路径
78.
84
verilog/COLLAPSE
(* COLLAPSE = "{YES|NO|TRUE|FALSE}"*)

79.
84
verilog/COLLAPSE
NET "net_name" COLLAPSE;
UCF语法
NET "$1I87/$1N6745" COLLAPSE;
举例
80.
86
CONFIG CONFIG_MODE
CONFIG CONFIG_MODE=string;
UCF的FPGA配置模式设置。具体的有效string值见文件。
81.
89
verilog/ COOL_CLK
(* COOL_CLK = "{TRUE | FALSE}" *)
verilog语法
82.
89
COOL_CLK
NET "signal_name" COOL_CLK;
UCF语法
83.
89
verilog/ DATA_GATE
(* DATA_GATE = "{TRUE|FALSE}" *)
verilog语法
84.
89
DATA_GATE
NET "signal_name" DATA_GATE;
UCF语法
85.
92
DCI_CASCADE
CONFIG DCI_CASCADE = "<master> <slave1> <slave2> ...";
UCF语法。其中<master> <slave1> <slave2>等为器件的BANK号。
86.
92
DCI_CASCADE
CONFIG DCI_CASCADE = "11 13 15 17";
DCI的主BANK为BANK11，从BANK为BANK13、15、17。
87.
94
DCI_VALUE
INST pin_name DCI_VALUE = integer;
设置引脚pin_name的阻抗为integer欧姆。其中integer默认值为50。
88.
96
verilog/DEFAULT
(* CONSTRAINT_NAME = "constrant_value" *) DEFAULT
verilog语法。其中CONSTRAINT_NAME可选KEEPER/FLOAT/PULLDOWN/PULLUP
89.
97
verilog/DEFAULT
(* KEEPER = "TRUE" *) DEFAULT
设置KEEPER的默认值为有效
90.
97
DEFAULT
DEFAULT KEEPER = TRUE;
设置KEEPER的默认值为有效
91.
99
verilog/ DIFF_TERM
(* DIFF_TERM = "{TRUE|FALSE }" *)
verilog语法。打开/关闭Spartan-6器件的内置差分终端电阻。
92.
100
DIFF_TERM
INST "IO block name" DIFF_TERM = "{TRUE|FALSE }?;
打开/关闭Spartan-6器件IO BANK的内置差分终端电阻。
93.
103
DISABLE
DISABLE=delay_symbol_name;
该设置为全局约束。禁止指定的delay_symbol_name类型进行路径时序分析。delay_symbol_name类型在P103表中描述。
94.
106
verilog/DRIVE
(* DRIVE = "value" *)
verilog语法。设置输出端的驱动电流。
95.
106
DRIVE
INST "instance_name" DRIVE={2|4|6| 8|12|16 |24};
设置实例instance_name的引脚驱动电流2~24为mA。
96.
108
DROP_SPEC
TIMESPEC "TSidentifier" =DROP_SPEC;

97.
108
DROP_SPEC
TIMESPEC "TS67"=DROP_SPEC;
取消时序约束TS67。
98.
109
ENABLE
ENABLE= delay_symbol_name ;
该设置为全局约束。允许对delay_symbol_name进行路径延迟的时序分析。delay_symbol_name类型在P110表中描述。
99.
111
ENABLE_SUSPEND
CONFIG ENABLE_SUSPEND="{NO | FILTERED | UNFILTERED}";
器件进入休眠的触发类型设置，不允许/滤除毛刺/不过滤。
100.
111
ENABLE_SUSPEND
CONFIG ENABLE_SUSPEND="FILTERED";
器件进入休眠的触发类型采用滤除毛刺（需要长脉冲有效）的方式。
101.
113
verilog/FAST
(* FAST = "{TRUE | FALSE}" *)
设置是否增加接口的速度
102.
113
FAST
INST "$1I87/y2" FAST;
增加单元y2的输出接口速度。
103.
113
FAST
NET "net1" FAST;
增加网络net1连接的输出接口速度。
104.
114
FEEDBACK
NET output_clock_net FEEDBACK = value units NET input_feedback_clock_net ;

105.
117
verilog/XIL_FILE
(* XIL_FILE = "file_name" *)

106.
118
verilog/ FLOAT
(* FLOAT = "{TRUE|FALSE}" *)
令三态输出引脚在无驱动时为悬空状态。
107.
120
FROM THRU TO /DATAPATHONLY
TIMESPEC "TSidentifier"=FROM "source_group" THRU "Thru_pt1"....[THRU "Thru_pt2"....] TO "destination_group" value [Units] [DATAPATHONLY];

108.
122
FROM TO /DATAPATHONLY
TIMESPEC "TSname"=FROM "group1" TO " group2" value [DATAPATHONLY];

109.
122
FROM TO /DATAPATHONLY
TIMESPEC TS_MY_PathA = FROM "My_src_grp" TO "My_dst_grp"23.5 ns DATAPATHONLY;
不考虑时钟歪斜和相位，从时序组My_src_grp 到时序组My_dst_grp的最大延时为23.5 ns。
110.
126
verilog/ HBLKNM
(* HBLKNM = "block_name" *)

111.
126
HBLKNM
NET "net_name?HBLKNM=property_value;

112.
126
HBLKNM
INST "instance_name" HBLKNM=block_name;

113.
126
HBLKNM
INST "$I13245/this_fmap" HBLKNM=group1;

114.
126
HBLKNM
NET "net1" HBLKNM=$COMP_0;

115.
127
verilog/ HIODELAY_GROUP
(* HIODELAY_GROUP = "group_name" *)

116.
127
HIODELAY_GROUP
INST "instance_name" HIODELAY_GROUP = group_name;

117.
129
verilog/ HLUTNM
(* HLUTNM = "string_value" *)

118.
129
HLUTNM
INST "symbol_name" HLUTNM=string_value ;

119.
132
verilog/ HU_SET
(* HU_SET = "set_name" *)

120.
132
HU_SET
INST "instance_name" HU_SET=set_name ;

121.
132
HU_SET
INST "$1I3245/FF_1" HU_SET=heavy_set;

122.
134
verilog/ IBUF_DELAY_VALUE
(* IBUF_DELAY_VALUE="value" *) input top_level_port_name;
为顶层输入接口top_level_port_name设置IBUF_DELAY_VALUE的值。
123.
134
verilog/ IBUF_DELAY_VALUE
(* IBUF_DELAY_VALUE="5" *) input DataIn1;
为为顶层输入接口DataIn1设置IBUF_DELAY_VALUE的值为5。
124.
134
IBUF_DELAY_VALUE
NET "top_level_port_name" IBUF_DELAY_VALUE = value;
为顶层输入接口top_level_port_name设置IBUF_DELAY_VALUE的值。
125.
134
IBUF_DELAY_VALUE
NET "DataIn1" IBUF_DELAY_VALUE = 5;
为为顶层输入接口DataIn1设置IBUF_DELAY_VALUE的值为5。
126.
136
verilog/ IFD_DELAY_VALUE
(* IFD_DELAY_VALUE="value" *) input top_level_port_name;

127.
136
verilog/ IFD_DELAY_VALUE
(* IFD_DELAY_VALUE="5" *) input DataIn1;

128.
136
IFD_DELAY_VALUE
NET "top_level_port_name" IFD_DELAY_VALUE = value;

129.
136
IFD_DELAY_VALUE
NET "DataIn1" IFD_DELAY_VALUE = 5;

130.
138
verilog/ IN_TERM
(* IN_TERM = "{NONE | TUNED_SPLIT | UNTUNED_SPLIT_25 |UNTUNED_SPLIT_50 | UNTUNED_SPLIT_75 }" *)
设置输入引脚的终端匹配电阻
131.
138
IN_TERM
NET "pad_net_name" IN_TERM = "{NONE | TUNED_SPLIT | UNTUNED_SPLIT_25 | UNTUNED_SPLIT_50 | UNTUNED_SPLIT_75 }";
设置网络pad_net_name连接的输入引脚的终端匹配电阻
132.
138
DEFAULT /IN_TERM
DEFAULT IN_TERM = TUNED_SPLIT;

133.
139
INREG
NET "signal_name" INREG;
使用网络signal_name连接的输入引脚的输入寄存器
134.
139
INREG
INST "Register_name" INREG;
令寄存器Register_name使用输入引脚的寄存器
135.
140
INTERNAL_VREF_BANK
CONFIG INTERNAL_VREF_BAN
