照明电路的安装与检测工作页.doc

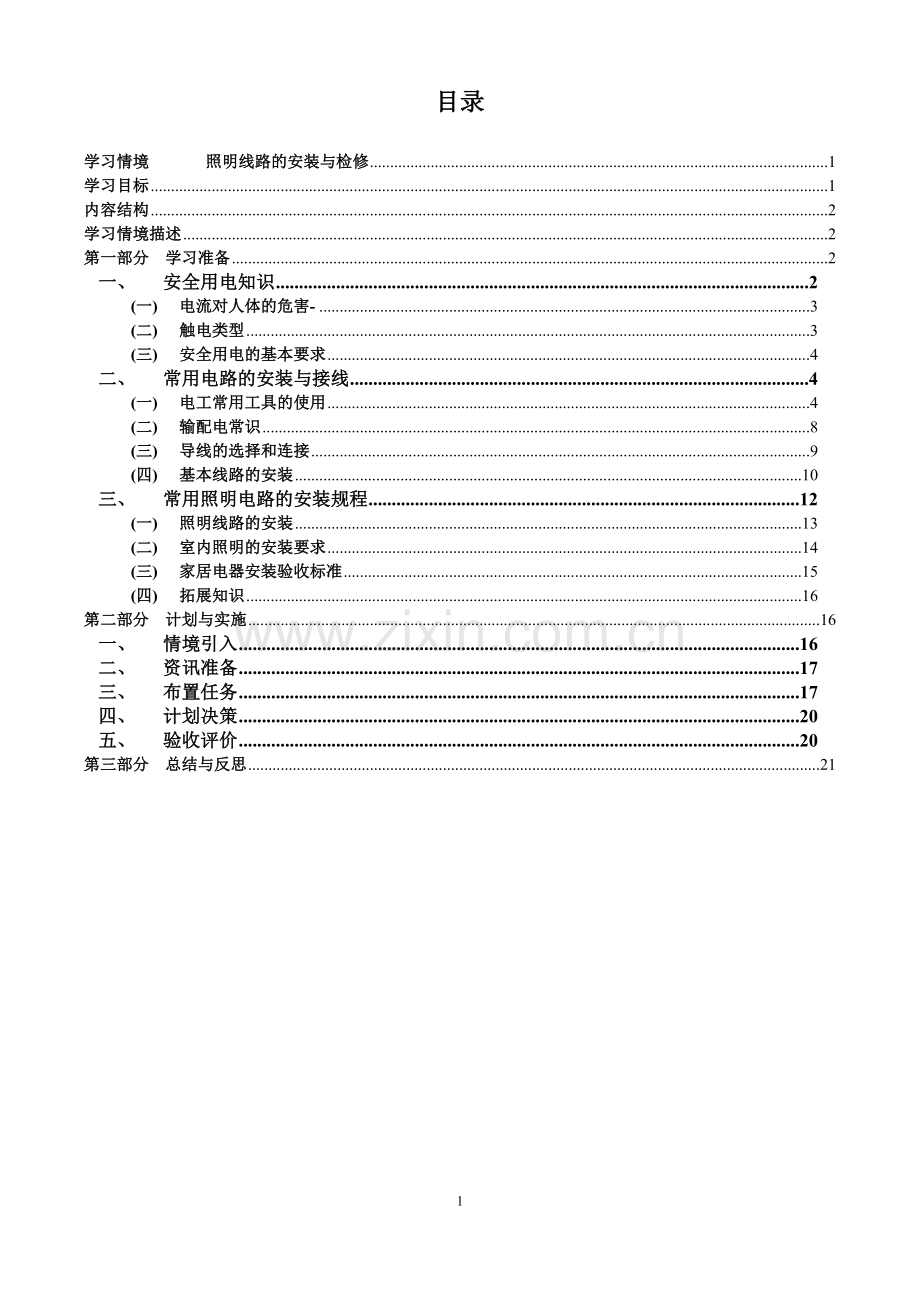

目录

学习情境 照明线路的安装与检修 1
学习目标 1
内容结构 2
学习情境描述 2
第一部分 学习准备 2
一、 安全用电知识 2
(一) 电流对人体的危害- 3
(二) 触电类型 3
(三) 安全用电的基本要求 4
二、 常用电路的安装与接线 4
(一) 电工常用工具的使用 4
(二) 输配电常识 8
(三) 导线的选择和连接 9
(四) 基本线路的安装 10
三、 常用照明电路的安装规程 12
(一) 照明线路的安装 13
(二) 室内照明的安装要求 14
(三) 家居电器安装验收标准 15
(四) 拓展知识 16
第二部分 计划与实施 16
一、 情境引入 16
二、 资讯准备 17
三、 布置任务 17
四、 计划决策 20
五、 验收评价 20
第三部分 总结与反思 21

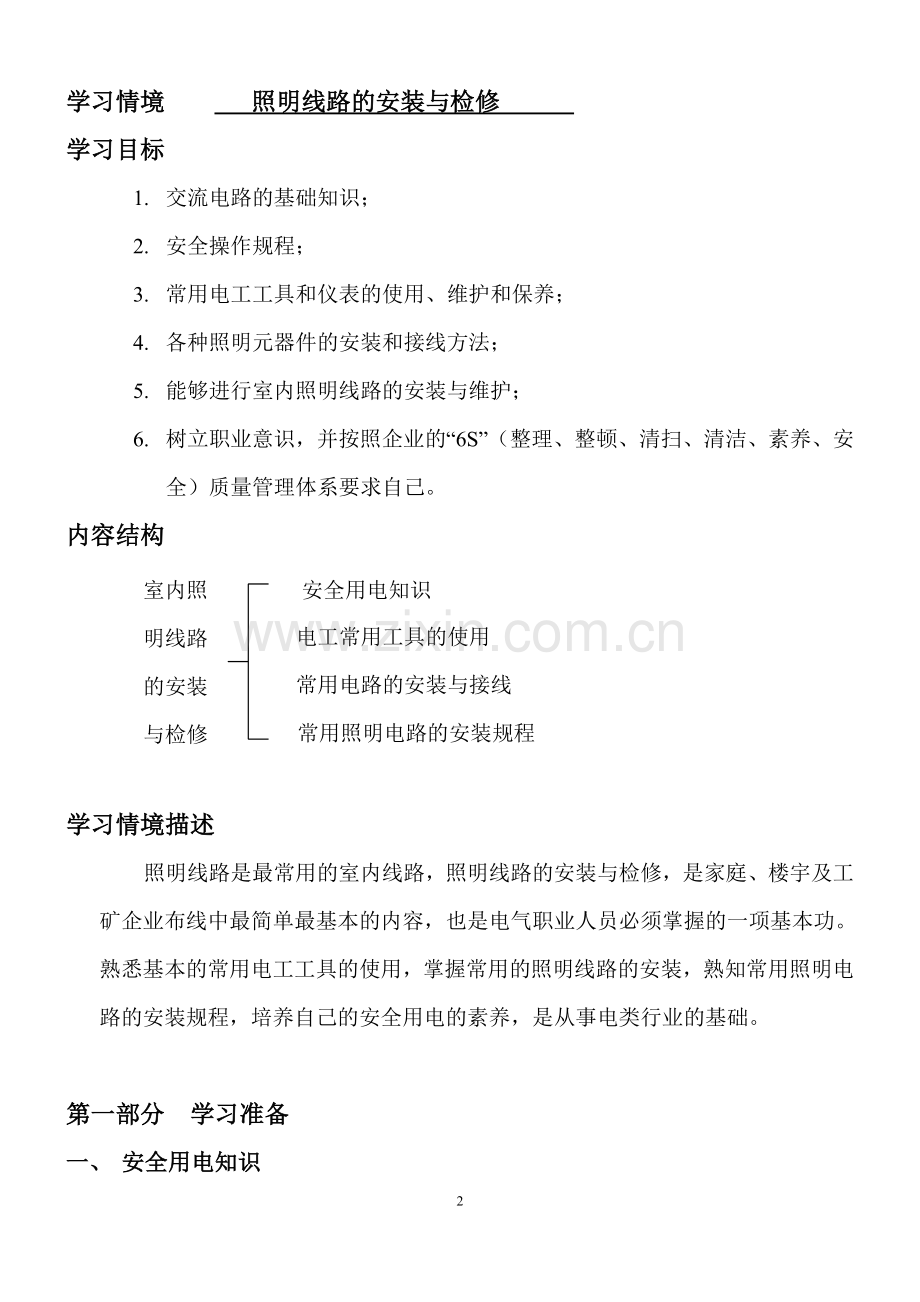

学习情境 照明线路的安装与检修
学习目标
1. 交流电路的基础知识；
2. 安全操作规程；
3. 常用电工工具和仪表的使用、维护和保养；
4. 各种照明元器件的安装和接线方法；
5. 能够进行室内照明线路的安装与维护；
6. 树立职业意识，并按照企业的“6S”（整理、整顿、清扫、清洁、素养、安全）质量管理体系要求自己。
内容结构
安全用电知识
常用电路的安装与接线
电工常用工具的使用
常用照明电路的安装规程
室内照明线路的安装与检修

学习情境描述
照明线路是最常用的室内线路，照明线路的安装与检修，是家庭、楼宇及工矿企业布线中最简单最基本的内容，也是电气职业人员必须掌握的一项基本功。熟悉基本的常用电工工具的使用，掌握常用的照明线路的安装，熟知常用照明电路的安装规程，培养自己的安全用电的素养，是从事电类行业的基础。

第一部分 学习准备
一、 安全用电知识
知识目标：
（1） 掌握电击与电灼伤的概念
（2） 了解电流危害人体的因素
（3） 了解单相，两相和跨步电压触电的概念
（4） 了解安全用电的基本要求
能力目标：
理解安全用电并掌握安全用电的基本要求，能结合工作实际加以应用。
(一) 电流对人体的危害-
1. 什么是触电？
电流通过人体引起的局部伤害或死亡称为触电。分为电伤，电击。
电伤（电灼伤）：电流（电弧）对人体外表造成的伤害。（危险性相对小）
电击（电击伤）：电流对人体内部造成的伤害（危险性大）
2. 电流危害人体的因素（五个）
A、 电流的大小
B、 电流的频率
C、 通电时间的长短
D、 电流通过的路程
E、 触电者的身体状况
说明：通电电流大小，时间对人体的影响
电流（MA）
时间
人体反应（50HE）
人体反应（直流）
0--0.5
连续
无感觉
无感觉
0.5--5
连续
有麻刺，疼痛感无痉挛
无感觉
5—10
数分钟内
痉挛剧痛，但可摆脱电源
有针刺、压迫及灼热感、强烈，由痉挛
10—30
数分钟内
迅速麻痹，呼吸困难不能自由活动
压痛 刺痛 灼热感强烈 有痉挛
30—50
数秒至数分
心跳不规则，昏迷，强烈痉挛
感觉强烈，有剧烈
50—100
超过三分钟
心室颤动 呼吸麻痹，心脏麻痹而停跳
剧痛，强烈痉挛，呼吸困难或死亡

(二) 触电类型
1. 单相触电
人体与一相带电体接触所导致的触电事故（实例图）
2. 两相触电
人体同时触及两相带电体所导致的触电事故
3. 跨步电压触电
人体触及跨步电压而造成的触电（1m内约68%的电压降，1—10m内约24%的电压降，10—20m内约8%的电压降，20m以上电压基本为零）
*当人距圆心10m以内，双脚迈开时，（0.8m）势必出现电位差，称为跨步电压。
4. 静电触电和感应电触电
人体触及带有静电的设备时受到电击导致伤害，称为静电触电
人体触及带有感应电的设备时受到电击导致伤害，称为感应电触电
我国规定的额定安全电压等级为：42V、36V、24V、12V和6V
5. 触电类型歌诀
安全用电很重要，出点类型要牢记
单相两相和跨步，安全距离要牢记
不懂千万别乱摸，练就技能本领高
6. 高压电的安全距离
电压（kV）
安全电压距离
10及以下
0.7
20——35
1.0
44
1.2
60——110
1.5
154
2.0
220
3.0
330
4.0
500
5.0
*通过大量实例说明：遵章时安全的先导，违章时事故的预兆
(三) 安全用电的基本要求
1. 加强安全教育，树立“安全第一”的观念
2. 遵守电工技术操作规程
3. 工作时，要切断电源，并挂上警告牌
4. 不准无故拆除电气设备上的熔丝，过负荷继电器和限位开关等安全保护装置
5. 装接灯头时，开关必须控判相线,敷设临线路时应先接地线,拆除时应先拆相线,工作中拆除的电线要及时处理好,带点的线头须用绝缘带包扎好。
6. 发生触电事故应立即切断电源，并采用安全、正确的方法立即对触电者进行救助
7. 高空作业应系好安全带。低压架空带点作业应有专人保护，使用专用绝缘工具，戴好专用防护用品，人体不得同时接触两根线头。
8. 发生电器火灾时，应立即切断电源，用四氯化碳，二氧化碳或干粉灭火器。
二、 常用电路的安装与接线
(一) 电工常用工具的使用
知识目标：
（1） 了解常用电工工具的名称和种类
（2） 了解常用电工工具的使用方法
（3） 掌握万用表，钳形电流表和兆欧表的维护常识
能力目标：
（1） 能够正确选择和使用常用电工工具，并做好维护保养工作
（2） 能够正确选择和使用万用表，钳形电流表和兆欧表
工具部分（一）
1．梯子的安全使用：
（1）电工常用梯子类型及其使用方法？
（2）高空作业的有关安全规定？
答： 电工常用梯子有竹、木斜梯和人字梯(包括金属人字梯)。使用时应注意以下几点：
（1）使用前要检查梯子牢固可靠，能承受使用负重。
（2）竹梯与地面角度以65°～70°为宜，没有搭勾梯子应有人扶梯。
（3）竹梯要有防滑措施(如用橡胶包梯脚、垫防滑垫等)。梯子不准垫高使用。
（4）竹梯和人字梯使用时都不准人站在最高层工作。
（5）人字梯使用时中间必须扎绳联系。
（6）上竹梯作业人应勾脚站立，人字梯上作业不得采用骑马式站立。
（7）带电作业及在带电设备附近工作，不准使用金属梯。
（8）配电房搬梯要两人放倒搬运，注意与带电部分保持安全距离。
高空作业的有关安全规定：
一般将离地高度超过2米以上作业称高空作业。高空作业的安全要求是扎好安全带，安全带吊绳须挂在安全牢固物体上，戴好安全帽，高处传递物件时不得抛掷，要用绳子吊传。

工具部分（二）
2．手电钻的使用：
（1）使用手电钻应注意安全事项(包括携带、电压等级、钻头规格、使用者的人身安全等)？
（2）有关手电钻的分类、绝缘电阻要求、安全检查等？
（3）正常场所、潮湿场所、金属构架、金属容器内如何选用手电钻？
（4）手电钻电源引线的要求？
答：使用手电钻应注意安全事项(包括携带、电压等级、钻头规格、使用者的人身安全等)；
1．手电钻使用前应检查外壳、电源线完好，电压相符，机械转动灵活等。携带时不能手提电源线，要注意区分电压等级36伏和220伏两种电钻，使用手电钻时要根据手电钻的类别(I、II、III类)和使用场所的情况按安全规程采用合理保护措施，确保自身安全。
2．有关手电钻的分类、绝缘电阻要求、安全检查等：
手电钻和其他手持电动工具按触电保护分为三类:
3．正常场所、潮湿场所、金属构架、金属容器内如何选用手电钻：
（1）正常场所：优先选用II类工具，可用I类工具代替。
（2）潮湿、金属构架场所：应选用II类或III类工具；可用I类工具代替。
（3）金属容器：应选用III类工具；可用II类工具代替。
4．手电钻电源引线的要求：
电源线应用多股铜芯橡皮护套软电缆或护套软线，其中绿，黄双色线只能做接地和保护接零线使用。

工具部分（三）
3．使用手锯、电烙铁、手锤、绝缘手套、绝缘靴、绝缘拉杆等工具的安全知识：
（1）手锯、电烙铁、手锤及大锤、使用时安全知识？
（2）绝缘手套、靴、拉杆的保管、使用等安全知识？
（3）要求实际操作手锯(包括从选装、锯条到实际操作)实操锯金属，(选择细锯齿片和锯齿向前)？
答：（1）手锯：使用时锯齿向前，锯片不宜过紧或过松，防断锯片伤人，锯金属选细齿锯片。
电烙铁：导线无破损，金属外壳接地，焊头不上锡可用挫刀挫去氧化层，使用松香及焊锡膏，不许甩焊头溅锡伤人。使用时应用金属架架起，不得放置或靠近可燃物品。
手锤及大锤：检查锤与锤柄是否牢固，使用中如有碎片飞溅时应戴防护镜，使用大锤时，站立位置正确，掌扦人应站打锤人侧面不准正对打锤人，不应戴手套打锤。
（2）绝缘手套、靴、拉杆的保管、使用等安全知识(口述)：
专人负责管理，专门存放在干燥通风场所，不得与油类接触，手套、靴应竖立倒放，拉杆竖放在木架上，立册登记，定期试验耐压(半年试验一次，使用前要外观检查电压等级是否相符，有否毛刺裂纹，要核对试验周期是否过期)。

工具部分（四）
4．试电笔使用：
试电笔一般分低压试电笔和高压验电器两种(口述并操作)：
（1）低电试电笔测量使用？
（2）在高压设备和线路验电时，应使用高压验电器，使用时必须注意以几点？
答：1、
2．使用高压验电器必须注意以下几点：
(1)用前应按试验按钮自检及在确定有电处(相应电压)试测，证明验电器确实良好方可使用。
(2)使用时应用试电笔前端逐步靠近被测物体，注意观察氖管是否发光，只有氖管一直不亮时，才可直接接触被测物体。验电时要分别验进、出线侧并且逐相进行验电。氖泡发光或发声器发声响为有电，否则为无电。
(3)高压验电器验电时，操作者必须戴符合电压要求的绝缘手套，穿绝缘靴和穿长袖衣服。必须设专人监护。

工具部分（五）
5．漏电保护开关的选用：
（1）试述漏电保护开关工作原理、作用、主要组成部分？
（2）漏电保护开关原则上按那些条件选择，居民住宅、办公场所及工矿企业电气设备分级保护时，应如何选择其动作电流值？
（3）哪些场所中的电气设备必须考虑装设漏电保护开关？
（4）安装漏电保护开关时应注意那些事项以防止漏电保护开关发生误动作，并举例说明。
（5）装设了漏电保护开关的线路或设备能否代替其它一切的安全措施(如接地保护等并解释)？

工具部分（六）
6．带电更换熔断器
（1）作具体实地操作？
（2）更换熔断器时注意事项(口述及在操作中应用)？
（3）识别RClA系列、RL系列、RTO系列等熔断器材，指出其特点？

工具部分（七）
7．喷灯的使用：
（1）具体识别煤油和汽油喷灯？
（2）喷灯的点火及熄火注意事项（口述)？
（3）口述使用时的安全规定(包括检查、加油、打气、火焰等距离)？
答：1、识别煤油和汽油喷灯：
2、喷灯的点火及熄火注意事项：
(1)点火：按所用喷灯的使用要求点火。
(2)点火时：人应站在喷灯侧面。
(3)禁止灯与灯互相点火或到炉灶点火。
(4)严禁在带电导线、带电设备、变压器、油开关及易燃物附近将喷灯点火。
(5)熄火：将手轮针阀顺时针关闭，待火焰熄灭后才放气。若煤油喷灯，无针阀的，可先放气，后熄火。
3．使用时的安全规定(包括检查、加油、打气、火焰等距离)：
（1）使用应外观检查各部件是否完好无缺，是否漏气等，加油占容积3/4左右，严禁乱加油和加混合油使用。喷灯打气点火时，不得对准人和易燃物。
（2）在带电体、变压器附近使用喷灯时，喷灯火焰与带电部分的安全距离：
1）l0KV及以下为1.5米；
2）l0KV以上为3米；
工具部分（八）
8．灭火器的使用：
（1）识别各种灭火器的性能及使用方法？
（2）电气设备导致火灾的原因？
（3）使用时应注意的安全检查事项？
答：1．识别各种灭火器的性能及使用方法：
电气设备发生火灾时，应立即切断电源，应选用1211、二氧化碳、干粉灭火器灭火，不得使用泡沫灭火器和水灭火。
2．电气设备导致火灾的原因：
（1）电路短路(绝缘损坏；装设不当；机械损伤等。)
（2）过负荷(导线截面小、发热；增加用电负荷；漏电等)。
（3）接触不良(接触电阻增大)。
（4）电火花或电弧。
3．使用时注意的安全检查事项：
(1)对准火源，打开阀门(或拔出保险销)向火源喷射。
(2)干粉灭火器不适用于旋转的发电机、电机等灭火。
(3)二氧化碳易使人窒息，注意人处位置有足够通风和人站在上风侧。
(4)注油设备发生火灾，切断电后，最好用泡沫灭火器或干砂灭火。

工具部分（九）
9．工具按国家标准、如何选用和接线：
（1）在正常环境中选用电动工具？
（2）在潮湿场所；金属构架上选用电动工具？
（3）在狭窄场所、金属容器内选用电动工具？
（4）在水面上或岩石上接地有困难时，使用I类？
电动工具应如何选用和接线：
答：1．在正常环境在选用电动工具：
优先选用II类，如果选用I类，要装动作电流为30mA、动作时间为0.l秒漏电保护开关，或装1:1安全隔离变压器。否则必须戴绝缘手套，穿绝缘鞋或站在绝缘垫上才能工作。
2．在潮湿场所、金属构架上选用电动工具：
应选用II类或III类电动工具，如使用I类，必须装设动作电流为3OmA，动作时间为0.1秒的漏电保护开关。
3．在狭窄场所、金属容器内选用电动工具：
应选用III类，如选用II类，必须装设动作电流乓l5mA，动作时间为0.l秒漏电保护开关，设专人监护(III类工具的隔离安全变压器和II类工具漏电保护开关应放置容器外)。
4.在水面上或岩石上接地有困难使用I类电动工具时：
应装设动作电流为15mA，动作时间为0.1秒漏电保护开关。
(二) 输配电常识
1. 电力系统
由发电设备，输配设备，输配电设备（包括高低压开关、变压器、电线电缆）以及用电设备等组成的总体。（图略）
根据利用的能源不同课分为火力、水力、原子能、太阳能、风力、潮汐、地热发电。
一般大中型发电机的输出电压等级有6.3千伏、10.5千伏、15.75千伏等
2. 电网（电力网）
电力系统中，联系发电和用电设备的输配电系统。
输配电的一般原则：容量越大，距离越远，输电电压就越高。
3. 厂矿企业的配电
交电所：进行接电（引入电能）、变压和配电的场所。
配电所：只进行接电和配电。比进行变压的场所。
用电量一千千瓦以下的工厂称小型工厂。
通常采用三相三线制输电，采用三相四线制供电。
常用的两种配电方式：
（1） 放射式配电：对每一独立负载或一组集中负载采用单独的配电。
特点：供电可靠，维修方便，互不影响，耗线较多，成本较高。
（2） 干线式配电：将每个独立负载或一组集中负载按其所在位置，依次接到某一配电干线上。
特点：比较经济，各设备互相影响。
(三) 导线的选择和连接
知识目标：
（1） 了解导线的型号、名称及用途
（2） 掌握导线选择的要求
（3） 掌握导线选择的技术要求
（4） 掌握室内配线的基本要求和供电方式
能力目标：
（1） 掌握导线的选择方法
（2） 掌握导线绝缘层的剥削
（3） 掌握常用导线的连接方法
（4） 掌握导线绝缘的恢复方法
（5） 学会打电工结
常用导线的型号、名称及用途
型号
名称
用途
备注
BV
聚氯乙烯绝缘铜芯线
用于交、直流500V及以下的室内照明和动力线路的敷设及室外架空线路

BLV
聚氯乙烯绝缘铝芯线

BX
铜芯橡皮线

BLX
铝芯橡皮线

LJ
裸铝绞线
用于室内高大厂房绝缘

VCJ
钢芯铝绞线

BVR

BVS 或RTS

单股导线作平接、丁字分支接头的连接（见实操课本P18）
塑料绝缘线安全载流量(1)
规格（mm）
标称截面（mm2）
安 全 载 流 量（A）
BX（明敷装置）
BLX
BV
BLV
1*1.13
1
16

18

1*1.37
1.5
20

22

1*1.76
2.5
27
25
30
23
1*2.24
4
36
33
40
30
1*2.73
6
47
42
50
40
7*1.33
10
64
55
75
55
7*1.76
16
90
80
100
75
说明：BX（BLX）铜（铝）芯橡皮绝缘线或BV（BLV）铜（铝）芯聚氯乙烯塑料绝缘线，广泛应用于500V及以下交直流配电系统中，作为线槽、穿管或架空走道敷设的机间联线或负荷电源线。但截面在0.5mm2及以下者，仅在电源设备内部作布线用。此表所列数据为周围温度为35℃、导线为单根明敷时的安全载 流量值。

(四) 基本线路的安装
1. 直接式单相电度表的接线（实操课本P14）
（1） 正确接出测量线路：

（2） 电度表安装场所的选择，安装高度的规定(口述)

安装场所的选择:较干燥和清洁、不易损坏及振动、无腐蚀性气体、不受强磁场影响、较明亮及便于装拆表和抄表的地方;
低压三相供电的表位应装在屋内;市镇低压单相供电的表位，一般应装在屋外;屋内低压表位，宜装在进门后3米范围内，亦可装在有门或不设门的公共楼梯或走廊间。屋外低压表位，可装在不设门的公共楼梯或走廊间。
安装高度的规定:表位的高度应方便装拆表和抄表，并应考虑安全，如表箱布置采用横排一列式的，表箱底部对地面的垂直距离一般为1.7~1.9米。如因条件限制，采用上下两列布且的，上表箱底对地面高度不应超过2，1米。
（3） 表位线的有关规定(口述)。
低压表位线，应采用额定电压为500伏的绝缘导线，导线载流量应与负荷相适应。其最小截面铜芯不应小于1.5平方毫米，铝芯不应小于4平方毫米。
表位线中间不应有接头，铜、铝线不能直接连接。

2. 装接安全行灯变压器
（1） 按考评员提出不同场所正确装接和选用安全电压等级:
（2） 根据各种不同场合如何选用安全电压等级(口述)
1. 一般干操场所的手提行灯、机床上的局部照明，危险场所安装高度小于2.5米应使用36伏安全电压。
2. 危险场所的狭窄地点(如金属器内、管道内)或特别潮湿场所(如井下)或接地的大块金属面、金属构架上的照明电压应使用12伏的安全电压。
3. 口述有关GB3805规定的安全电压规定及等级;
安全电压规定两导体之间或任一导体对地之间不超过交流电有效值50伏。
国家安全电压等级:42、36、24、12、6伏。
（3） 如何选用安全行灯变压器(口述):
安全行灯变压器一般应采用固定式变压器，不经常使用的地点，可采用携带式降压变压器。
安全行灯变压器应选用双卷式变压器，严禁采用自耦式变压器作安全行灯变压器.
变压器的铁芯及其金属外壳应接地或接零，安全电压侧(二次线圈)的绕组必须一端接地或接零。

（4） 规程上有关螺丝灯头的安装规定(口述):
经开关控制的火线应接于灯头中心弹簧片上，螺丝部分装接零线，办公场所和家庭住所不宜安装螺丝灯头。
（5） 室内各种场所照明开关和灯具安装高度，墙边开关、拉绳开关安装高度，照明分路总开关的安装高度。(口述):
一般场所灯具与地面的垂直安装高度，室内干燥不应低于1.8米.
室内潮湿场所不应低于2.5米，室外安装不低于3米。墙边开关一般1.3~1.5米。
拉绳开关安装高度2~3米，照明分路总开关底边安装高度1.8~2米。
每一单相回路最大电流值，每一分路用电设备数量和总容量数值(口述)，
每一相回路最大负荷电流不大于15安，每一分路的用电设备不宜超过25具，总容量不应超过3千瓦。

照明电路熔丝的选择:(口述):按I熔=1.1I额选择

3. 日光灯的安装及接线
（1） 正确选配元件及接线:

（2） 镇流器及电容器在电路上起什么作用，如何选配。(口述)
镇流器作用在灯管点亮前产生脉冲高电压，灯管点亮后起降压和限流作用。电容器作用主要是补偿感性负载，提高日光灯电路的功率因数，使日光灯功率因数达到0.8以上。镇流器的功率应与日光灯功率匹配。
电容器与日光管容量的匹配:
40瓦配4.75微法
30瓦配3.75微法
20瓦配2.5微法
（3） 日光灯的各种常见故障及排除方法(口述)
1.两端发亮但间歇闪烁。
可能原因:启辉器串接于回路。处理方法:可调换启辉器与光管的灯脚接线。
2.两端发亮，中间不亮。
可能原因:启辉器内的抗干扰小电容器击穿短路。处理方法:可拆除小电容器。或更换新的启辉器。
3.光管关断，但仍有微光闪动。
可能原因:电源的火线直接引入光管的灯脚，或特别潮湿的原因所致。处理方法:可把相零线对调，或把线路和开关干燥处理。
4. 使用双联开关控制一具照明灯的线路连接
（1） 按要求正确连接:
（2） 照明灯具电路熔丝的选择

三、 常用照明电路的安装规程
知识目标：
（1） 掌握护套线配线、线管配线、线槽配线的技术要求
（2） 了解不同种类开关、插座的选用方法
（3） 了解电能表和配电箱的种类
能力目标：
（1） 按设计要求进行护套线配线、线管配线和线槽配线，能够达到工艺要求
（2） 掌握开关、插座的安装与接线方法
（3） 掌握室内、外常用灯具的安装与接线方法
（4） 掌握电能表与配电箱的安装与接线方法
(一) 照明线路的安装
1. 护套线配线
（1） 铝片线卡塑料护套线配线——铝片弯卷卡套线，边固线卡边布线
步骤：
① 定位：确定导线走向，各电器的安装位置，并做好记号
② 划线：根据走向用弹线袋或墨线划线
③ 固定铝片线卡：型号：0、1、2、3、4等（由小到大，常用0、1号）距离规定：线卡与线卡之间的距离为120—200mm，弯角处与弯角顶点的距离为50—100mm，线卡与开关、灯座的距离为50mm。
④ 敷设导线：一手持线，一手固定导线。
⑤ 铝片线卡夹持：护套线均置于铝片线卡的定位孔后，将铝片线卡收紧以夹持护套线。
（2） 塑料线卡塑料护套线配线——线卡卡住护套皮，卡钉均匀又整齐
与铝片线卡基本相同
*注意：线卡钉牢，卡间距离均匀（误差±10mm以内），导线不得松动或曲折起伏。
（3） 护套线配线技术要点——配线截面很重要，横平竖直弯弧角
①室内截面不得小于0.5平方毫米（铜芯），1.5平方毫米（铝芯），室外截面不得小于1.0平方毫米（铜芯），2.5平方毫米（铝芯）。
②不可在线路上直接连接，应通过瓷接头，接线盒或借用其他电器的接线柱进行连接。
③弯曲半径不得小于线径的3—6倍。
④离地不得小于150mm，如小于应加钢管或硬塑料管保护
⑤跨越弯圆弧
*注意：塑料护套线不宜直接埋入抹灰层内暗配敷设，也不得室外露天明敷。
2. 线管配线
（1） 线管配线：将绝缘导线穿在线管内敷设。
（2） 分类：钢管和塑管
（3） 安装：明装和暗装
（4） 优点：耐潮、耐腐蚀，导线不易受到机械损伤，不易发生火灾，可减少触电事故，而且线路整洁美观。
（5） 缺点：工程造价高，维修不太方便。
3. 钢管的敷设——钢管配线投资大，安装麻烦莫害怕
（1） 钢管的选用：厚壁和薄壁
（2） 钢管的加工：除锈、涂漆、锯割、套丝和弯管
（3） 钢管的敷设顺序：明敷和暗敷
4. 电路改造工艺流程
（1） 草拟布线图。
（2） 划线。确定线路终端插座，开关，面板的位置，在墙面标画出准确的位置和尺寸。
（3） 开槽。
（4） 埋设暗盒及敷设PVC电线管。
（5） 穿线。
（6） 安装开关，面板，各种插座，强弱电箱和灯具。
（7） 检查。
（8） 完成电路布线图
5. 电路改造的施工要点
（1） 设计布线时，执行强电走上，弱电在下，横平竖直，避免交叉，美观实用的原则。
（2） 开槽深度应一致，一般是PVC管直径+10MM。
（3） 电源线配线时，所用导线截面积应满足用电设备的最大输出功率。一般情况，照明1.5平方，空调挂机及插座2.5平方，柜机4.0平方，进户线10.0平方。
（4） 暗线敷设必须配阻燃PVC管。插座用SG20管，照明用SG16管。当管线长度超过15m或有两个直角弯时，应增设拉线盒。天棚上的灯具位设拉线盒固定。
（5） PVC管应用管卡固定。PVC管接头均用配套接头，用PVC胶水粘牢，弯头均用弹簧弯曲。暗盒，拉线盒与PVC管用锣接固定。
（6） PVC管安装好后，统一穿电线，同一回路电线应穿入同一根管内，但管内总根数不应超过8根，电线总截面积（包括绝缘外皮）不应超过管内截面积的40％。
（7） 电源线与通讯线不得穿入同一根管内。
（8） 电源线及插座与电视线及插座的水平间距不应小于500mm。
（9） 电线与暖气、热水、煤气管之间的平行距离不应小于300mm，交叉距离不应小于100mm。
（10） 穿入配管导线的接头应设在接线盒内，线头要留有余量150MM，接头搭接应牢固，绝缘带包缠应均匀紧密。
（11） 安装电源插座时，面向插座的左侧应接零线（N），右侧应接相线（L），中间上方应接保护地线（PE）。保护地线为2.5平方的双色软线。
（12） 当吊灯自重在3kg及以上时，应先在顶板上安装后置埋件，然后将灯具固定在后置埋件上。严禁安装在木楔、木砖上。
（13） 连接开关、螺口灯具导线时，相线应先接开关，开关引出的相线应接在灯中心的端子上，零线应接在螺纹的端于上。
（14） 导线间和导线对地间电阻必须大于0.5MΩ。
（15） 电源插座底边距地宜为300mm，平开关板底边距地宜为1300mm。挂壁空调插座的高度1900MM。脱排插座高2100MM，厨房插座高950MM，挂式消毒柜1900MM，洗衣机1000MM。 电视机650MM。
（16） 同一室内的电源、电话、电视等插座面板应在同一水平标高上，高差应小于5mm.
（17） 每户应设置强弱电箱，配电箱内应设动作电流30MA的漏电保护器，分数路经过控开后，分别控制照明，空调，插座等。控开的工作电流应与终端电器的最大工作电流相匹配，一般情况下，照明10A，插座16A，柜式空调20A，进户40-60A。
（18） 安装开关，面板，插座及灯具时应注意清洁，宜安排在最后一涂乳胶漆之前。

住宅室内照明电路布置图，照明与插座电源均分6路：照明开关电源线分二路专线；浴室插座电源线专线一路；厨房、餐厅插座电源专线一路；大厅插座电源专线一路；主卧室等插座电源专线一路；中央空调开关按内统一布置。
(二) 室内照明的安装要求
（1） 照明开关距地面高度为1.2-1.4米、距门框为150-200mm
（2） 拉线开关距地面高度为2.2-2.8米、距门框为150-200mm
（3） 密闭式开关、开关应串接在相线上、距地面高度为1.4米
（4） 明装插座距地面不应低于1.8米、暗装插座距地面不应低于30cm
(三) 家居电器安装验收标准
（1） 严格按图纸施工、面板、灯具、电器配件等材料，品种、规格、颜色应符合设计，住户要求，产品质量符合国家标准。制定材料以南平太阳牌强弱电线，PVC塑管。
（2） 现场勘测建筑结构布局，统一放水平基准线。
（3） 按施工现场实际尺寸施工放样，用鲜艳的画笔画出开关、普通插座、空调插座、网络插座、电视插座、智能化控制安装、漏电断路器安装、线管预埋位置、用墨盒弹线，横平、竖直弹线。
（4） 室内三房两厅套房为标准，分七路走线。1、卧室、客厅、书房、厨房、卫生间照明一路2、厨房插座一路 3、卧室、客厅、书房普通插座一路4、客厅空调插座一路5、卫生间热水器插座各一路6、卧室空调一路 7、书房空调一路。每一路用电不得超过3个仟瓦。
（5） 按弹线位置正规开槽，用手电切割机槽、走面管槽切割深度为3公分，宽度按预埋线管数量确定，管槽宽度不得尺 寸过大。应吻合管的尺寸。踢脚砖位置，管槽切割深度为5公分，线盒槽切割尺寸符合底盒宽度、深度，底盒因 边间隙为5毫米缝隙预埋，线盒埋平墙面为标准。地面线管槽，全部预埋平地面，不得凸出地面。线盒用水泥沙 浆（1：3）填实预埋牢固，方正、垂直，线管固定牢固。弯头、直接等配件用PVC胶水连接线管严实紧密，无脱口。建筑混凝土梁结构部位走线不得使用黄蜡管穿线，全部PVC线管预埋走线。混泥土楼板结构走线可以用黄蜡管
（6） 天花板吊顶走线按正规施工，先布设线管、过线盒用螺丝、管卡固定，无松动，灯头线管用金属管预留50公分长。预留灯头位置准确。
（7） 走线管碰到90º墙角，转角，线管不得用，用力敲，也不得用手硬拆弯，应用专门工具弹簧链在线管转弯处压弯形成自然转弯。安装牢固、无松动。
（8） 走线管碰到热水器，应分开走线管，两管分开间距为20公分，热水管往下走。线管往上走。
九、室内导线管埋敷应分强电、弱电线路分开埋管走线，室内照明线路、普通插座线管，空调插座线、厨房、卫生间等用电设备线路每一路应连接漏电保护装置（空气开关）。
（9） 用电线路照明、插座，应分色线，火线用线色分：红、黄、绿、白色，零线分：浅兰、深兰，接地线分：双色线。
（10） 每个主极插座都连接地线3保护，导线不得在线管内有拼接线头，导线在接线盒内接线头，按头铜丝不得少于饶6圈用防水胶布包实，不得有松懈、开关插座面板庄头穿导线螺丝拧紧，不得有松懈。三极插座右边代号L为火线，左边代号N为零线，代号E为接地。
（11） 线盒垂直墙面预留导线长15公分。收线饶圈压实线盒内，裸露导线头用绝缘胶包封，压实线盒内。外挂导线收线饶圈用胶布包圈，不得随意零散吊挂。
（12） 照明开关、插座电视插座、电话插座、网络插座盖封板，智能控制箱、网络中端箱等，安装要方正、牢固、无松动，紧贴墙面，四周无空隙，开关灵活，开启方向按材料标识说明安装，插头合适，左零右火线，上接地线。
（13） 灯具、排气扇、抽油烟机、空调挂机、浴霸，漏电断路器（空气开关）等，安装要平正牢固，四周无空隙，无松动。
（14） 材料破损，饰面损伤严重，剔除不用，退换材料
安装高度
（1） 安装预埋以水平线为准。照明开关安装水平线高度1.3 水平线地面标准
（2） 电视普通插座，网络插座安装水平线高度：0.3米～0.5米～0.8米（一设计家具设备为准）
（3） 挂式空调插座安装水平线高度：0.2米
（4） 洗衣机插座安装水平线高度：1.4米
（5） 卫生间热水器插座安装水平线高度：外露式2.0～隐蔽式 2.5米
（6） 电冰箱插座安装水平线高度：0.30米
（7） 油烟机插座安装水平线高度：2.0米
电源线选择
（1） 室内照明电源线（双控回路）：2.5M2铜芯线
（2） 室内照明灯头线：1.5M2铜芯线
（3） 普通插座电源线：2.5M2铜芯线
（4） 空调插座电源线1匹～3匹：2.5M2铜芯线
（5） PVC联塑线管内径16～2.毫米、PVC86型底盒
(四) 拓展知识
近年来，不少家庭在选用灯具和光源时往往忽视合理的采光需要，把灯光设计成五颜六色，以求浪漫和豪华。 光污染是近视主要原因.殊不知，五颜六色的灯光除对人视力危害甚大外，还会干扰大脑中枢高级神经的功能。光污染对婴幼儿及儿童影响更大，较强的光线会削弱婴幼儿的视力，影响儿童的视力发育。
　 有关卫生专家认为，形成近视的主要原因是视觉环境，而不是用眼习惯。营造环保、健康、节能和精美舒适的“绿色光环境”，除了美观、安全、经济的原则，还要考虑以下原则：功能要求。根据不同的空间、不同的场合、不同的对象选择不同的照明方式和灯具，并保证恰当的照度和亮度。例如：卧室要温馨，书房和厨房要明亮实用，卫生间要温暖、柔和。 光线不要时明时暗或闪烁协调要求。在选择和设计灯光和灯具时，一是要考虑灯饰与家具的配衬协调。选购灯饰，需考虑与室内装修风格和家具格调的和谐配套。灯具的色彩、造型、式样，必须与室内装修和家具的风格相称，彼此呼应。华而不实的灯饰非但不能锦上添花，反而画蛇添足。 二是注意灯具与居室空间大小、总的面积、室内高度等条件相协调，选择灯具的尺寸、类型和多少。 三是要注意色彩的协调，即冷色、暖色视用途而定。 科学合理。要避免炫光，以保护视力、提高工作和学习效率；要合理分布光源，光线照射方向和强弱要合适，避免直射人的眼睛。保持稳定的照明，光线不要时暗时明或闪烁。

第二部分 计划与实施
一、 情境引入
教师以提问的方式：你能进行室内照明电路的安装么？通过列举情境的四个学习任务引出本次课程的学习任务室内照明线路方案设计，并说明任务之间的联系。
1、 室内配线；
2、 基本线路的安装与调试；
3、 室内照明线路方案设计；
4、 室内照明线路的安装与调试。

二、 资讯准备
资讯包括教师给的学生工作页和网上元器件和上网进行资料的查询。给学生提供以下学习资料：
1、 工作页，内容如下

一、 安全用电知识
(一) 电流对人体的危害-
(二) 触电类型
(三) 安全用电的基本要求
二、 常用电路的安装与接线
(一) 电工常用工具的使用
(二) 输配电常识
(三) 导线的选择和连接
(四) 基本线路的安装
三、 常用照明电路的安装规程
(一) 照明线路的安装
(二) 室内照明的安装要求
(三) 家居电器安装验收标准
(四) 拓展知识

2、 室内照明安装指导书
3、 室内安装电路图
4、 《电工上岗证》教材

三、 布置任务
介绍完相关资料后，给学生布置以下任务，并作相应的的引导。

1、 勘察施工现场，给出室内平面图，要求设计出室内照明电路的方案。
（1） 方案要点
l 与客户沟通施工时间；
l 确定配电箱开关、插座、灯具的安全位置；
l 确定线管走向；
l 确定必要的施工工具；
l 确定施工中的安全措施；
l 人员分工。

室内平面图
（2） 给出室内安装图（初定）。
客厅、卧室、走廊、门厅、厨房、餐厅、卫生间、书房、阳台安装需求
客厅
卧室
门厅
厨房
餐厅
卫生间
书房
阳台

请注明元件名称及数量
表1 室内照明线路的安装方案
2、 分路设计

分路
漏电保护开关
导线
总长

表2 分路方案
3、 材料清单
元器件名称
数量
元器件名称
数量

表3 元器件清单

导线型号
长度
导线型号
长度

表4 导线及线管清单
四、 计划决策
完成下面几个
