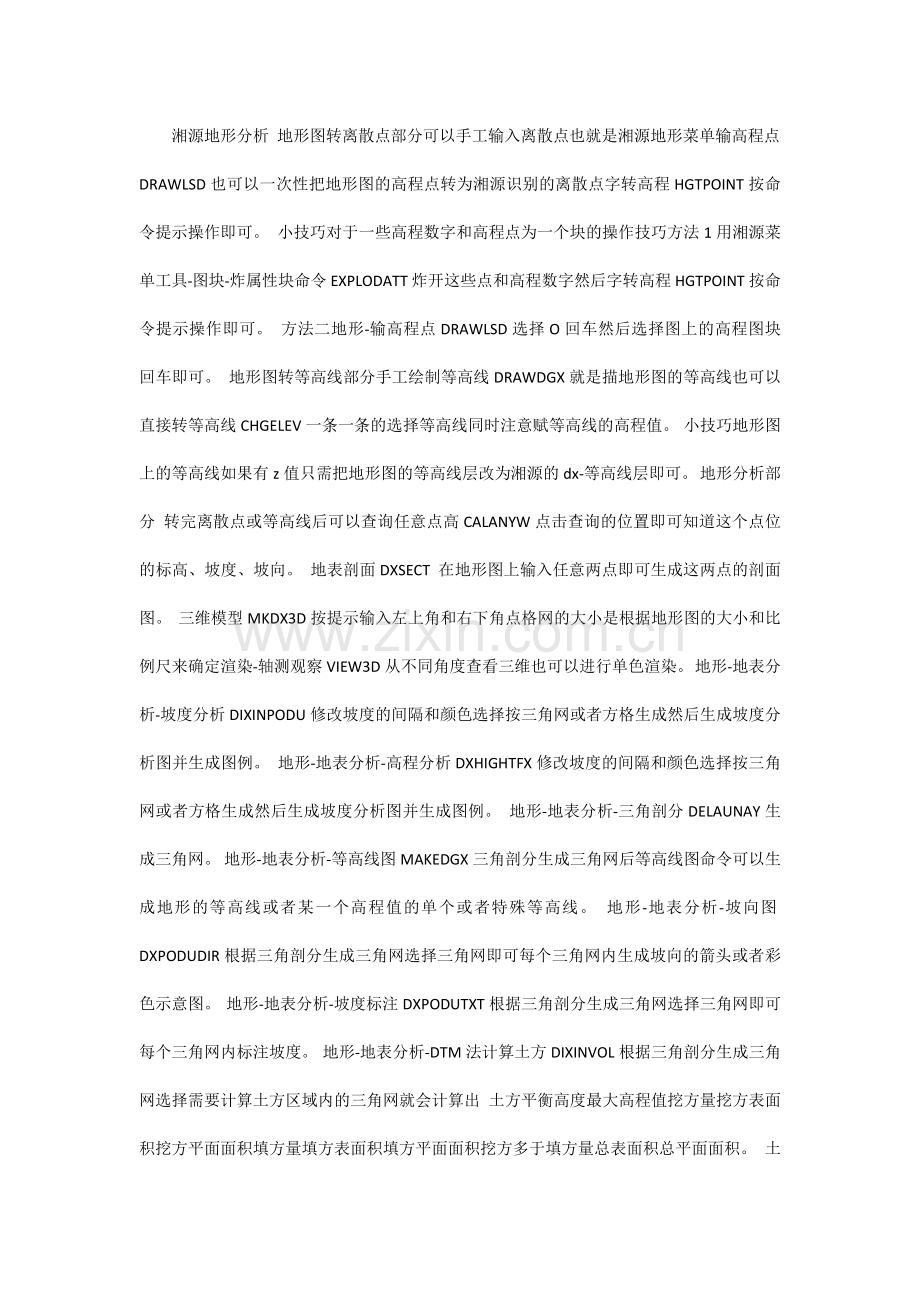

湘源地形分析.docx

湘源地形分析 地形图转离散点部分可以手工输入离散点也就是湘源地形菜单输高程点DRAWLSD也可以一次性把地形图的高程点转为湘源识别的离散点字转高程HGTPOINT按命令提示操作即可。 小技巧对于一些高程数字和高程点为一个块的操作技巧方法1用湘源菜单工具-图块-炸属性块命令EXPLODATT炸开这些点和高程数字然后字转高程HGTPOINT按命令提示操作即可。 方法二地形-输高程点DRAWLSD选择O回车然后选择图上的高程图块 回车即可。 地形图转等高线部分手工绘制等高线DRAWDGX就是描地形图的等高线也可以直接转等高线CHGELEV一条一条的选择等高线同时注意赋等高线的高程值。 小技巧地形图上的等高线如果有z值只需把地形图的等高线层改为湘源的dx-等高线层即可。 地形分析部分 转完离散点或等高线后可以查询任意点高CALANYW点击查询的位置即可知道这个点位的标高、坡度、坡向。 地表剖面DXSECT 在地形图上输入任意两点即可生成这两点的剖面图。 三维模型MKDX3D按提示输入左上角和右下角点格网的大小是根据地形图的大小和比例尺来确定渲染-轴测观察VIEW3D从不同角度查看三维也可以进行单色渲染。 地形-地表分析-坡度分析DIXINPODU修改坡度的间隔和颜色选择按三角网或者方格生成然后生成坡度分析图并生成图例。 地形-地表分析-高程分析DXHIGHTFX修改坡度的间隔和颜色选择按三角网或者方格生成然后生成坡度分析图并生成图例。 地形-地表分析-三角剖分DELAUNAY生成三角网。 地形-地表分析-等高线图MAKEDGX三角剖分生成三角网后等高线图命令可以生成地形的等高线或者某一个高程值的单个或者特殊等高线。 地形-地表分析-坡向图DXPODUDIR根据三角剖分生成三角网选择三角网即可每个三角网内生成坡向的箭头或者彩色示意图。 地形-地表分析-坡度标注DXPODUTXT根据三角剖分生成三角网选择三角网即可每个三角网内标注坡度。 地形-地表分析-DTM法计算土方DIXINVOL根据三角剖分生成三角网选择需要计算土方区域内的三角网就会计算出 土方平衡高度最大高程值挖方量挖方表面积挖方平面面积填方量填方表面积填方平面面积挖方多于填方量总表面积总平面面积。 土方平衡高度值即为该区域的填挖方的平衡的一个高程值。 4、高程分析或者坡度分析的面积统计问题 ft命令回车 命令行选择参照块即在图例上选择一个色块回车 命令行构造实体集类型0-同层实体 1-同类实体 2-同层及同类实体 3-同色实体选择3回车 输入命令aaa 回车 命令行单位P/输入p回车选择面积的单位公顷、平方米或者亩回车输入字体的高度回车 命令行选择计算方法0-点选 1-选实体 2-描边界 3-按次选线:选择1回车命令行选择数字、闭合曲线或填充图案: 输入p回车命令行请输入位置点: 在图上选择要输入的位置即可。 重复上面的工作 可以把所有的不同颜色的高程区域或坡度区域的面积统计出来。 地形分析的高程分析图和坡度分析图的操作步骤1地形-字转高程。把地形图的高程点转为湘源可识别的离散点2地形-地形分析-高程分析或坡度分析选择对话框的等间距确定即刻。即可绘出高程分析图或者是坡度分析图图例也自动生成 5、生成山体 首先生成闭合的等高线等高线需要软件识别才可以并且具有高程信息然后使用生成山体命令 命令: MTMESH 选择相邻两条等高线:找到 1 个 选择相邻两条等高线:找到 1 个总计 2 个 选择相邻两条等高线: 横向格数: 竖向格数: 按上述方法一次选择相邻等高线即可 湘源建地形 步骤如下 打开一个原始的测绘地形图有标高数字的那种 选到文字所在的图层并使用扩展插件的图层隔离功能将这个层单独显示 使用湘源的字转高程命令选中全部的高程字生成湘源的高程数据生成之前最好使用找最大最小功能找到最低最高点 点击湘源生成三维模型. 框选生成范围 输入相关指令生成了网格模型最后有个Z轴放大要注意控制 输入view3d打开导航面板可以进行查看. W写快命令选择生成的网格导出模型 导入SU 湘源控规技巧 2009-12-04 18:12 一、高程分析或者坡度分析的面积统计问题 1、 ft命令回车命令行选择参照块即在图例上选择一个色块回车 2、 命令行构造实体集类型0-同层实体 1-同类实体 2-同层及同类实体 3-同色实体选择3回车 3、 输入命令CALAREA 回车 命令行单位P/输入p回车选择面积的单位公顷、平方米或者亩回车输入字体的高度回车 4、 命令行选择计算方法0-点选 1-选实体 2-描边界 3-按次选线:选择1回车 5、 命令行选择数字、闭合曲线或填充图案: 输入p回车 6、 命令行请输入位置点: 在图上选择要输入的位置即可。 7、 重复上面的工作可以把所有的不同颜色的高程区域或坡度区域的面积统计出来。 地形分析的高程分析图和坡度分析图的操作步骤1地形-字转高程。把地形图的高程点转为湘源可识别的离散点2地形-地形分析-高程分析或坡度分析选择对话框的等间距确定即刻。即可绘出高程分析图或者是坡度分析图图例也自动生成 二、标高的箭头太小如何可以调整 标高的箭头调整方法 1 打开湘源控规安装文件夹下“dat”子文件夹中“SYSTEM.DWG”文件。 2使用“insert”插入命令插入“室外标高”图块位置为000缩放比例为1.0旋转角度为0分解打勾。 3 人工调整三角形的大小注意000位置别动。“标高”文字可以大小或位置调整。 4 调整完后再使用用“block”命令名称仍为“室外标高”基点为000选择“标高”文字和三角形按确认。 5 保存“SYSTEM.DWG”文件。 三、地区标准如何实现参数的配置 使用“工具”-〉“绘图参数”中的 图层设置对图层的名称、颜色、线型进行定义弯道设置对道路的交叉口进行设置填充设置对填充图案、填充比例、填充角度进行设置指标设置对不同用地性质的建筑密度、绿地率、建筑限高、自行车为、机动车位、总户数参数、户均人数等进行设置公建参数设置等 指标块的修改、图则的修改、图签的修改等 修改完所有的参数后用“工具”-〉“绘图参数”中“参数保存UserPrmFile”命令。可以把所有用户自己作的修改全部打包保存。下次重装此系统后仍然使用此命令恢复用户的全部修改参数。 五、湘源里面关于缩放的问题 1、图纸的缩放 命令mypageScale 或者用图库---图纸缩放 输入缩放的比例即可 2、标注坐标的缩放命令CHGZB 或者标注-修改坐标 回车 命令行修改0-字高 1-字型 2-单位 3-精度 4-建筑坐标 5-符号 6-刷新 7-十字:输入0 回车 然后输入缩放的高度值 回车选择标注的坐标即可 3、半径标注、道路宽度标注、尺寸标注等的缩放 命令 MyDimScale 或者标注—标注缩放 输入缩放的比例然后选择需要缩放的半径值即可 4、标高块的缩放 命令CHGBG 或者标注—块缩放 输入缩放比例选择需要缩放的标高块即可 5、坡度标注的缩放 命令CHGPODUDIM 或者道路—道路标注-坡度修改 命令行选择修改0-整体缩放 1-箭头缩放 2-文字缩放 3-改前缀:选择0回车 输入缩放的比例回车 选择需要缩放的坡度标注置即可。 6、用地代码缩放 命令CodeScale 或者用地—代码缩放 输入缩放的比例 回车即可全部缩放或者选择需要缩放的部分代码 7、指标块缩放 命令KZZBSCALE 或者指标-块缩放选择需要缩放的指标块输入缩放比例即可。 8、文字、图块等缩放 命令myscale 或者工具-图块-图块缩放 输入缩放比例 然后选择需要缩放的图块或者文字等即可 湘源控规技巧3 六、绘制道路系统规划图步骤 1 设置绘图参数。使用“工具”-〉“绘图参数”-〉“参数设置SETPARM”命令设置绘图比例及字体高度。 2 绘道路中心线。使用“PLINE”、“LINE”或“ARC”等命令通过输入坐标值绘制好道路中心线。建议最好用“PLINE多段线”命令绘制。 3 生成道路。使用“道路”-〉“单线转路”命令选择道路块板形式及宽度参数按“确定”然后在图中选择第2步所绘的道路中心线生成道路重复此步操作把所有道路中心线全部转为道路。 4 道路交叉口处理。使用“交叉处理”或“单交叉口”命令。 5 人工修改交叉口。自动交叉口处理后可能存在某些交叉口处理不完善情况用户可以通过人工方法用“VV”命令圆角修改。 6 喇叭口拓宽处理。如果道路交叉口需要进行喇叭口处理的可进行该步操作否则跳过。 7 生成坐标。使用“道路标注”-〉“所有坐标”命令。 8 生成道路宽度标注。使用“道路标注”-〉“所有宽度”命令。 9 生成弯道半径标注。使用“道路标注”-〉“所有半径”命令。 10 标道路交叉口标高。使用“道路标注”-〉“单个标高”命令逐次把所有道路交叉口的标高标注完。 11 生成道路坡度、长度及箭头。使用“道路标注”-〉“所有坡度”命令。 12标注道路断面符号。使用“断面符号”命令。 13生成道路横断面图。使用“横断面图”或“单横断面”命令。 14 插入图框、图签、会签等。使用“插入图框”命令 15 生成坐标网。使用“生成坐标图”命令 16 生成图例。使用“生成图例”命令。 流程图 湘源快捷键 2009-03-09 23:44 湘源控规的快捷命令 AAA计算面积 AD选数求和 BB测量边界 BD交点打断 BG标高标注 CB修改标高 CD设当前层 CG图层相同 CL改实体色 CS改线型比 CT修改内容 CW改曲线宽 CY改线型 DB显示后置 DD关用地层 DDD按类显示 DF显示前置 EE删同实体 FF关指定层 GG图层相同 HB填充关联 FT构选择集 HHH选择填充 PPP选多义线 TTT选择文字 II对象查询 JJ线变复线 LL查询 LK按次选线 OL图层孤立 PU清理 SS设当前层 SSS按层显示 TF边界打断 TT快速修剪 VV弯道圆角 WL融合直线 WWW拷贝 III粘贴 PP返回前图 ZB注坐标 ZD放大一倍 ZE充满全屏 ZX缩小一倍 ZZ缩小0.8倍
