TCPIP网络型智能门禁控制系统方案.doc

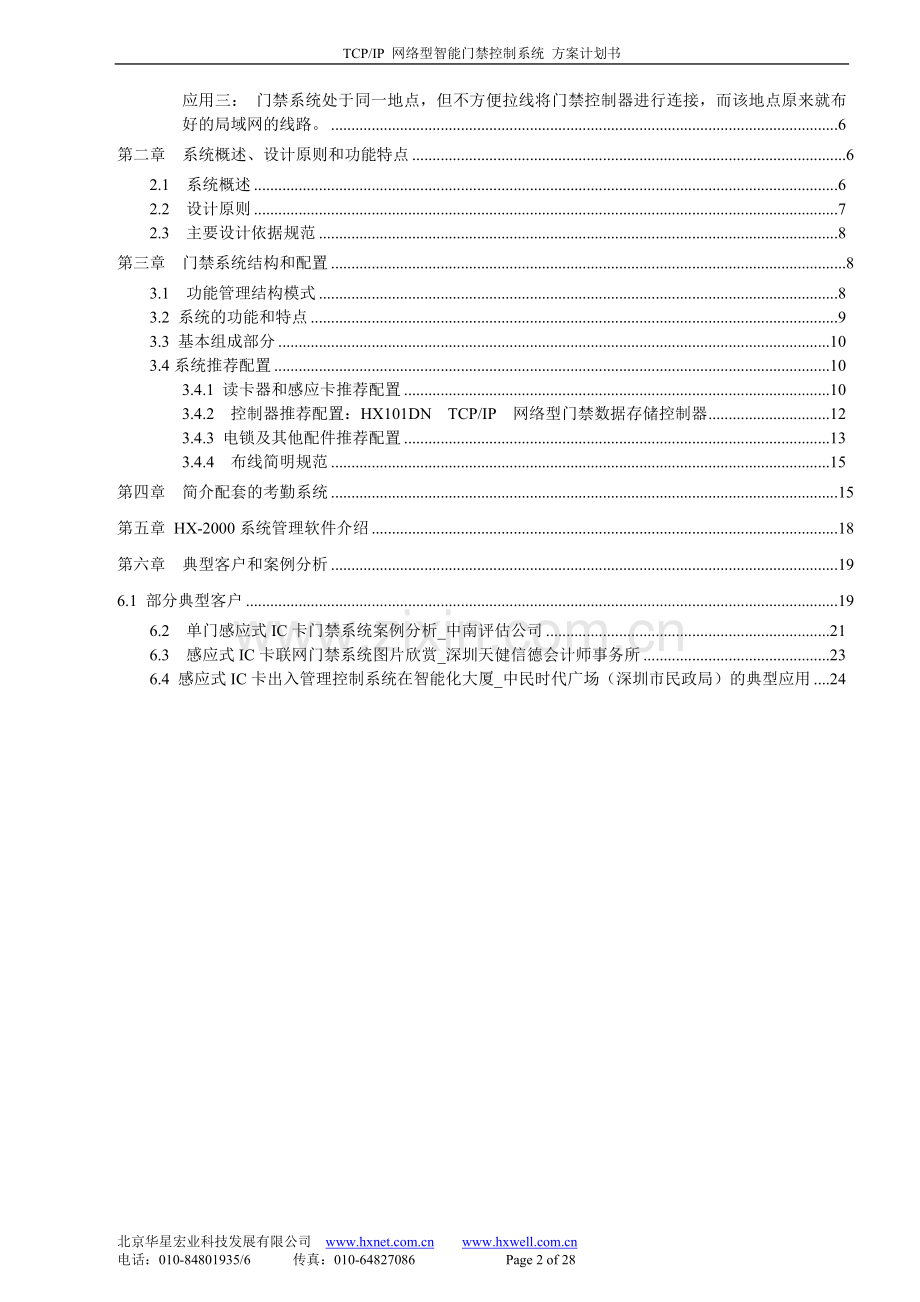

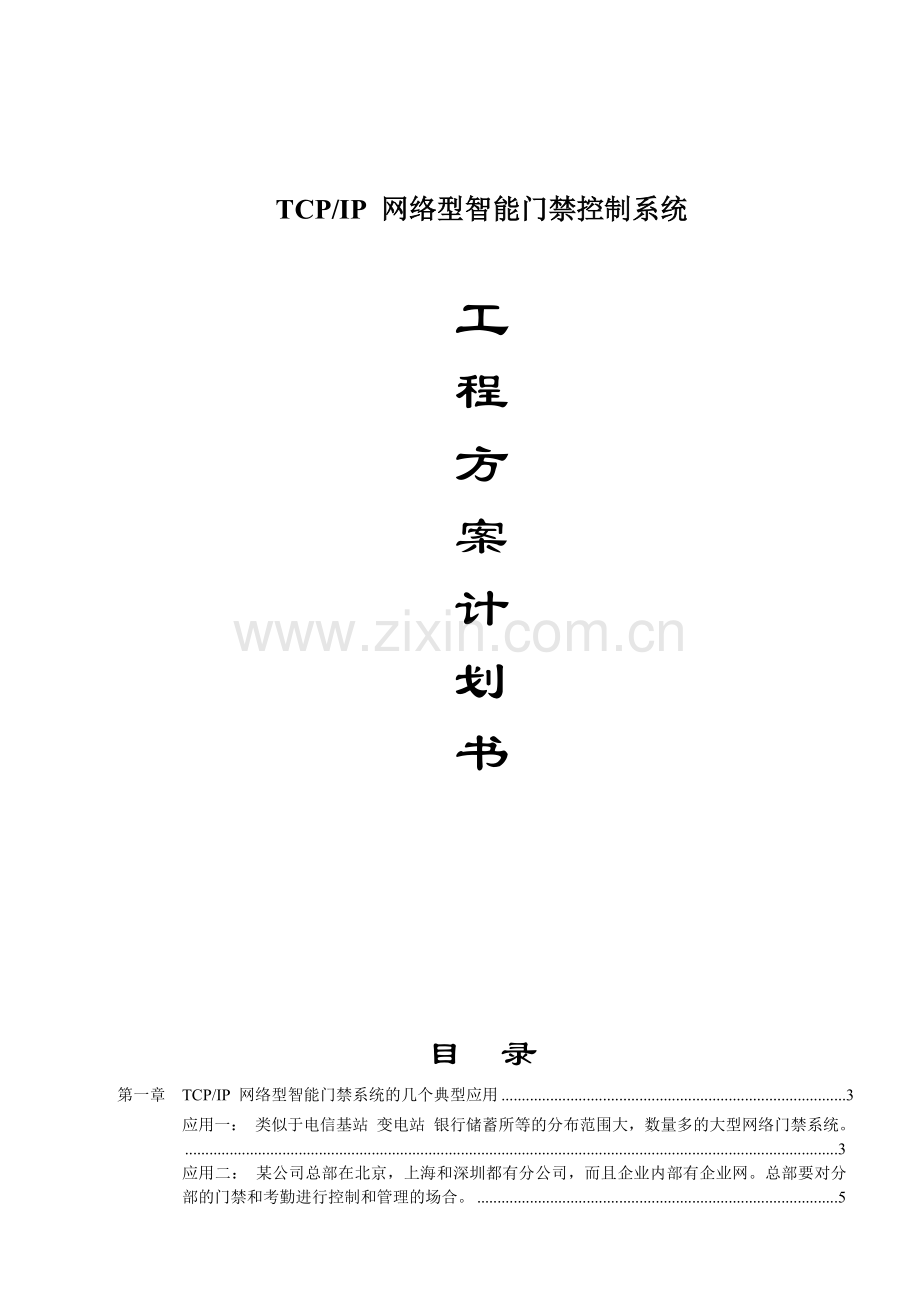

TCP/IP 网络型智能门禁控制系统 方案计划书TCP/IP 网络型智能门禁控制系统工程方案计划书目 录第一章 TCP/IP 网络型智能门禁系统的几个典型应用3应用一： 类似于电信基站 变电站 银行储蓄所等的分布范围大，数量多的大型网络门禁系统。3应用二： 某公司总部在北京，上海和深圳都有分公司，而且企业内部有企业网。总部要对分部的门禁和考勤进行控制和管理的场合。5应用三： 门禁系统处于同一地点，但不方便拉线将门禁控制器进行连接，而该地点原来就布好的局域网的线路。6第二章 系统概述、设计原则和功能特点62.1 系统概述62.2 设计原则72.3 主要设计依据规范8第三章 门禁系统结构和配置83.1 功能管理结构模式83.2 系统的功能和特点93.3 基本组成部分103.4系统推荐配置103.4.1 读卡器和感应卡推荐配置103.4.2 控制器推荐配置：HX101DN TCP/IP 网络型门禁数据存储控制器123.4.3 电锁及其他配件推荐配置133.4.4 布线简明规范15第四章简介配套的考勤系统15第五章 HX-2000系统管理软件介绍18第六章 典型客户和案例分析196.1 部分典型客户196.2 单门感应式IC卡门禁系统案例分析_中南评估公司216.3 感应式IC卡联网门禁系统图片欣赏_深圳天健信德会计师事务所236.4 感应式IC卡出入管理控制系统在智能化大厦_中民时代广场（深圳市民政局）的典型应用24第一章 TCP/IP 网络型智能门禁系统的几个典型应用应用一： 类似于电信基站 变电站 银行储蓄所等的分布范围大，数量多的大型网络门禁系统。特点： 电信的基站一般分布在好几百平方公里的范围，数量比较多，一般有好几百个点，甚至过千个。每个点的门禁并不多，有的就一个门。分析：由于分布范围广，单独为门禁系统布线是不可能的，而电信部门一般有自己的网络资源，所以可以用来进行联网门禁，这个网络资源是共享的，无需专门的网络给门禁系统用。门禁点很多，一般485门禁控制器只支持 128台 或者 256台设备联网，而TCP/IP门禁控制器理论上可以支持无限多台门禁设备。所以 HX101DN TCP/IP网络型门禁控制器是最适合用于大型大面积的门禁系统联网的。其他 例如 供电部门的变电站门禁的联网管理 银行储蓄所的门禁管理等都是适合的这种模式的。应用二： 某公司总部在北京，上海和深圳都有分公司，而且企业内部有企业网。总部要对分部的门禁和考勤进行控制和管理的场合。特点：企业要管理门禁点并不多，管理门禁处于不同的地点，而且企业内部有企业骨干网资源。总部要对异地门禁考勤进行统一管理。分析： 如果企业和分公司没有内部企业网，只能上互联网，就要求每个分公司的路由器申请固定的IP。用应用一的方案实施。应用三： 门禁系统处于同一地点，但不方便拉线将门禁控制器进行连接，而该地点原来就布好的局域网的线路。特点： 门禁系统处于统一办公区域或者同一写字楼，内部有现成的局域网网络。分析： 例如有些装修好的高档场合，不允许门禁追加时，单独组网布线，或者两栋楼之间无法进行拉线，而且内部有局域网，就可以方便地采用该方案，而且可以节约许多布线费用，也提高了稳定性。第二章 系统概述、设计原则和功能特点2.1 系统概述随着高科技的蓬勃发展，智能化管理已经走进了人们的社会生活，一座座智能化大厦拔地而起，适应信息的时代需要,作为跨世纪使用的建筑,必须在功能上满足当前和未来发展的需求,成为文化和经济发展的基地。感应式IC卡出入管理控制系统（简称门禁系统），具有对门户出入控制、实时监控、保安防盗报警等多种功能，它主要方便内部员工或住户出入，杜绝外来人员随意进出，既方便了内部管理，又增强了内部的保安,从而为用户提供一个高效和具经济效益的工作环境。它在功能上实现了通讯自动化(CA)、办公自动化 (OA) 和管理自动化 (BA), 以综合布线系统为基础,以计算机网络为桥梁,全面实现对通讯系统、办公自动化系统的综合管理。门禁系统系统作为一项先进的高科技技术防范和管理手段，在一些经济发达的国家已经广泛应用于科研、工业、博物馆、酒店、商场、医疗监护、银行、监狱等，特别是由于系统本身具有隐蔽性，及时性等特点，在许多领域的应用越来越广泛。2.2 设计原则由于安全性和高效率管理的需要，门禁系统的设计应遵循下列原则: 系统的实用性门禁系统的内容应符合实际需要, 不能华而不实。如果片面追求系统的超前性, 势必造成投资过大,离实际需要偏离太远。因此, 系统的实用性是首先应遵循的第一原则。同时，系统的前端产品和系统软件均有良好的可学习性和可操作性.特别是操作性,使具备电脑初级操作水平的管理人员,通过简单的培训就能掌握系统的操作要领,达到能完成值班任务的操作水平.系统的稳定性由于门禁系统是一项不间断长期工作的系统，并且和我们的正常生活和工作息息相关，所以系统的稳定性显得尤为重要。要求系统要有一年以上市场的成功应用经验,拥有相应的客户群和客户服务体系。系统安全性门禁系统中的所有设备及配件在性能安全可靠运转的同时, 还应符合中国或国际有关的安全标准, 并可在非理想环境下有效工作。强大的实时监控功能和联动功能，充分保证使用者环境的安全性。系统可扩展性门禁系统的技术不断向前发展, 用户需求也在发生变化, 因此门禁系统的设计与实施应考虑到将来可扩展的实际需要, 亦即: 可灵活增减或更新各个子系统, 满足不同时期的需要, 保持长时间领先地位, 成为智能建筑的典范。系统设计时,对需要实现的功能进行了合理配置,并且这种配置是可以改变的,设置甚至在工程完成后,这种配置的改变也是可能的和方便的.系统软件根据开发商符合不同历史时期市场的需求进行相应的升级和完善,并免费为相应的应用客户进行免费的软件升级.同时，可以扩展为考勤系统、会议签到系统、巡逻管理系统，就餐管理系统等一卡通工程。系统易维护性门禁系统在运行过程中的维护应尽量做到简单易行。系统的运转真正做到开电即可工作, 插上就能运行的程度。而且维护过程中无需使用过多专用的维护工具。从计算机的配置到系统的配置,前端设备的配置都充分仔细地考虑了系统可靠性,并实施了相应的认证.我们在做到系统故障率最低的同时,也考虑到即使因为意想不到的原因而发生问题时,保证数据的方便保存和快速恢复,并且保证紧急时能迅速地打开通道.整个系统的维护是在线式的,不会因为部分设备的维护,而停止所有设备的正常运作.总而言之，该文化中心作为面向二十一世纪的建筑,智能化系统首先要具有先进性,以适应未来发展的需要。因此设计的思路必须超前,选用的系统设备和软件必须是目前国际上比较先进的。2.3 主要设计依据规范1. 国际综合布线标准 ISO/IEC118012民用建筑电气设计规范JGJ/T 16-923中华人民共和国安全防范行业标准 GA/T74-944中华人民共和国公共安全行业标准 GA/T70-945监控系统工程技术规范 GB/50198-94第三章 门禁系统结构和配置3.1 功能管理结构模式模式一：单向感应式 （读卡器控制器出门按钮电锁）使用者在门外出示经过授权的感应卡，经读卡器识别确认合法身份后，控制器驱动打开电锁放行，并记录进门时间。按开门按钮，打开电锁，直接外出。适用于安全级别一般的环境，可以有效地防止外来人员的非法进入。是最常用的管理模式。模式二：双向感应式 （读卡器控制器读卡器电锁）使用者在门外出示经过授权的感应卡，经读卡器识别确认身份后，控制器驱动打开电锁放行，并记录进门时间。使用者离开所控房间时，在门内同样要出示经过授权的感应卡，经读卡器识别确认身份后，控制器驱动打开电锁放行，并记录出门时间。适用于安全级别较高的环境，不但可以有效地防止外来人员的非法进入，而且可以查询最后一个离开的人和时间，便于特定时期（例如失窃时）落实责任提供证据。模式三：卡密码 式：刷完卡后，必须输入正确的密码，才能开门。密码是个性化的密码，即一人一密码。这样做的优点在于，用于安全性更高的场合，即使该卡片给人拣到也无法进入，还需要输入正确的密码。3.2 系统的功能和特点 可以树立公司、大厦或机关办公场所规范化管理形象，提高管理档次，同时规范化内部的管理体制。 一张感应卡可以代替所有的大门钥匙，且具有不同的通过权限，授权持卡进入其职责范围内可以进入的门。所有的进出情况在电脑里都有记录，便于针对具体事情的发生时间进行查询，落实责任。 可以将不受欢迎的人员拒之门外，例如可以杜绝传销、保险等行业的业务员在未经许可的情况下擅自闯入您的办公室，干扰您正常的办公秩序。同行的竞争者不会轻易地进入您的办公或开发场所顺手拿走您的业务资料或核心技术资料。您可以有充裕的时间在存心刁难的上级主管单位人员进入您办公室之前处理好相应的文件。 如果员工的感应卡遗失可以在系统内即时挂失，这样即使其他人捡到了该感应卡也无法进入公司，这样相对与普通机械锁要方便得多，您不必为了安全起见重新换锁，为每个人重新配钥匙。对于辞职或开除、离开的人员感应卡采用禁用的方式，该员工以后都无法进入公司进行窃取或破坏等报复活动，如果您不采用感应卡门禁管理方式，您恐怕为了以防万一必须多次更换大门的锁。 采用先进的国际内部加密协议，外人无法通过机械或其他高科技方法打开您的电锁进入您的场所。而其他诸如密码门禁，机械锁都无相应安全机制，可以通过电路短路或万能钥匙轻易进入您的场所。 可以进行软件强制性操作，例如您在办公室里正进行秘密重大的协商或电话，不想被人打扰，您可以通过软件的功能强制门关闭，这样即使授权的持卡人员也无法进入，进行完毕后，您可以通过软件恢复系统正常。 基于Windows的全中文操作系统，界面友好，操作方便简单。普通文员就可以胜任相应管理软件操作。 系统扩展性好，具有联网功能，您可以随时以低成本升级增加新的控制门。 建议采用原装全天候读卡器，防水防静电，确保系统的稳定运行。系统对设备的故障进行自检和跟踪监测,并有灯光提示,以便维护人员及时维修。系统运行时无需连接专用电脑，停电时系统信息不遗失，并可以配备UPS后备电源，维持系统的正常运作。优质的产品和完善的售后服务体系免除您的后顾之忧。 可以实时监控门的状态和感应卡执卡者的出入状况，并可以比较显示照片，避免非法持有者冒充进入。3.3 基本组成部分读卡器： 通过射频感应原理，识别感应卡内置加密卡号。感应卡：存储用户的不可复制和解密的ID号。数据存储控制器：存储感应卡权限和刷卡记录，并中央处理所有读卡器上传信号，负责和计算机通讯和其他数据存储器协调，配合管理软件的智能处理中心。电锁：电动执行机构。交换器HUB：可以利用客户原有的网络设备，和网络布线。客户自备。管理软件：通过电脑对所有单元进行中央管理和监控，进行相应的时钟、授权、统计管理工作。开门按钮：出门可以设置为按按钮出门。电源：提供系统运作电源和电锁的执行结构的电源供应。3.4系统推荐配置3.4.1 读卡器和感应卡推荐配置3.4.1.1 MTI读卡器（MR-2417） 标准的125KMHZ感应卡； ID号输出，标准Wiegand26bits格式； 使用符合工业规格元器件，SMT技术制造； 感应速度快，可达94毫秒；读卡可靠性高； 可保持资料正确无误； 安装方便，可壁挂，亦可隐埋在墙内； 符合UL、CE、FCC标准； 多种颜色指示灯，方便读卡及通讯许可指示。技术参数： 工作电压：DC9-16V 工作电流：100mA 工作温度：-40-85 工作湿度：10%-90% 读卡距离：5cm 外形尺寸：125*55*13mm产品特性： 提供多种接口方式；兼容目前市面上绝大多数的控制器产品。可以根据客户需求来定制接口电路部分，满足客户需求。宽电压输入设计，保证设备的安全性。独特内部电路设计，保证读卡距离达到5公分以上。3.4.1.3 标准感应卡内含唯一号码，不会重复，无法复制；不怕脏污，不会磁化，无耗材，无电池，不需接触，可穿透物体；可作防潜返管制，防止一卡多用；可直接印刷、拷贝或贴纸，以作为识别证；永久保固；无需内藏电池供电。非接IC卡尺寸：8.555.390.19cm。3.4.2 控制器推荐配置：HX101DN TCP/IP 网络型门禁数据存储控制器 HX101DN数据存储控制器采用领先国际先进水平的高速运算电路以及Flash海量存储技术单片机设计，集处理、存贮、通讯功能于一块印制电路板上，具有同通讯口终端快速拆除的特点，软件监控每个口的通讯活动，选用记忆接口处理单元，可支持由上级站装入的微程序控制存贮器。单片机设计具有固有的可靠性，而扩充了瞬态保护功能，自动自检功能更增强了这种可靠性。可以脱机存储感应式IC卡读卡器的wiegand26 格式的读卡信息、时间信息和当时的状态信息。广泛用于门禁、考勤、签到、会员管理、消费、客户管理、停车场管理等感应式IC卡的应用系统。 领先国际先进水平的高速运算电路以及Flash海量存储技术设计,反应速度胜人一筹. 第十代产品更显成熟品味广泛的成功案例使您更加放心 平易近人的多语言Windows软件操作界面，简单实用，功能强大，无需专业知识即刻轻松掌握，安装快捷，培训更加轻松 独立自主的知识产权和开放式的数据通讯协议，使您的系统集成更加便捷,享受更加周到、细致、尖端的技术支持.参数指标 HX-101DN 双门双向门禁控制器PCB电路板尺寸 160mm 长 *106mm 宽 控制箱尺寸 360mm*283mm*78mm 配套电源功率 12VDC 4-7A 电路板功耗 小于100mA 读卡器输入格式 Wiegand 26 (兼容该协议下的一切读卡器,例如 Motorola 、HID、EM、Mifare one等. ) 可接读卡器数量 壹对 可控制门输出 壹组开门延时时间1-600 秒可调最大联网数 不限运行温度 -35 至 65摄氏度 运行湿度 10-90RH，无冷凝 信号输出通讯格式和波特率 支持局域网 企业网 固定IP的internet广域网用户注册卡数量 2万张卡权限 记录脱机存储数量 5万条存储记录 停电保护措施 高速闪存设计，永不丢失。 读卡器到控制器最大联机距离 100米 ， 建议80米内。 控制器到控制器最大联机距离 1200米，建议1000米内，增加扩展设备可达3000米。 控制器到PC机最大联机距离 不限包装组件 电路板,机箱,电源,电源线,串口通讯线,安装软件光盘,简明安装手册,合格证,钥匙(两片),纸箱 门长时间未关闭 非法闯入 胁迫 报警功能 有强制门状态为常开或者常闭功能 有远程开门功能 有互锁功能 有反潜回 防尾随功能 有多卡同时验证后开门功能 有定时常开门功能 (开发设计中) 有外接密码键盘功能 有控制器参数指标 HX-101DN 双门双向门禁控制器PCB电路板尺寸 160mm 长 *106mm 宽 控制箱尺寸 360mm*283mm*78mm 配套电源功率 12VDC 4-7A 电路板功耗 小于100mA 读卡器输入格式 Wiegand 26 (兼容该协议下的一切读卡器,例如 Motorola 、HID、EM、Mifare one等. ) 可接读卡器数量 4个 可控制门输出 4个开门延时时间1-600 秒可调最大联网数 不限运行温度 -35 至 65摄氏度 运行湿度 10-90RH，无冷凝 信号输出通讯格式和波特率 支持局域网 企业网 固定IP的internet广域网用户注册卡数量 2万张卡权限 记录脱机存储数量 5万条存储记录 停电保护措施 高速闪存设计，永不丢失。 读卡器到控制器最大联机距离 100米 ， 建议80米内。 控制器到控制器最大联机距离 1200米，建议1000米内，增加扩展设备可达3000米。 控制器到PC机最大联机距离 不限包装组件 电路板,机箱,电源,电源线,串口通讯线,安装软件光盘,简明安装手册,合格证,钥匙(两片),纸箱 门长时间未关闭 非法闯入 胁迫 报警功能 有强制门状态为常开或者常闭功能 有远程开门功能 有互锁功能 有反潜回 防尾随功能 有多卡同时验证后开门功能 有定时常开门功能 (开发设计中) 有外接密码键盘功能 有3.4.3 电锁及其他配件推荐配置智能型电插锁品牌: 华星型号: HX-300用途: 双开玻璃门 工作电压: 12 VDC 工作电流: START 0.9A STANDBY 0.3A 锁体重量: 0.9KGS 附加功能: 4线，带跳线延时，带门磁检测工作温度范围：-3070 工作湿度范围：090%RH 简介:智能型电插锁采用单片微处理器控制, 具有磁控检测门开、关状态、霍尔元件检测锁舌位置的功能。具有自动调整功率等功能。该锁具广泛地应用在与各种密码锁，磁卡锁，感应卡锁等多种控制器配合的门禁系统，及自动防火门的控制等场合。是目前一种可控制双向平开门和推拉门的优质电动锁具，是实现门禁控制自动化管理的最佳选择。电磁锁 （磁力锁）品牌:华星型号:HX-310用途:木门 防火门 铁门 玻璃门抗拉力:280公斤 （600磅） 锁体尺寸：250 * 42 * 25mm 工作电压：+12VDC 简介: 吸力强,容易安装,耗电量低,内置突波吸收器，自动消磁无残磁,低噪音,带门状态检测输出,防腐蚀,使用寿命长，断电开门.开门按钮 : 出门按钮，为表面安装方式，它不需预先安装底盒，只需要把引线到位，然后根据按钮的两个固定孔位打两个胶塞，在把按钮直接固定在胶塞上即可。技术参数：* 有NO/NC输出接口 门禁专用开关 * 材料：硬质塑料 乳白色* 尺寸规格： 61mmx61mmx20mm(长 x 宽 x 厚)开门按钮 : 尺寸规格 : 86mm*35mm 外型颜色 : 白色性能特点 : 符合标准电气底盒尺寸 大面板设计 美观精致 坚固耐用 最大耐电流 : 3A 36VDC 3.4.4 布线简明规范u 读卡器到控制器的线建议采用8芯屏蔽双绞线,线径大于0.3,距离不要超过100米,数据线建议采用其中一对双绞.u 按钮到控制器的线建议采用两芯线,线径建议大于0.2.u 电锁到控制器线建议采用两芯电源线,线径大于0.5 ,如果需要获取门状态,加布两芯.u 控制器到HUB 布标准的八芯网线。u 控制器需接在有地线的插座上,建议机箱对建筑地进行良好的接地.不要和其他大电流设备共用一个插座.建议控制器的交流电集中供电.第四章 简介配套的考勤系统班次设置：可跟据不同的上班时间设置不同的班次，并可设置弹性时间。节假日设置:科学合理的解决了五一、十一等长假前后的班次调整问题，省去了以往必须手工输入的麻烦。 请假出差：请假类别可以自行命名，管理更加灵活，统计结果更快捷更直观。签到：员工上下班忘记刷卡或者中途外出可以进行手工签到，方便管理。详细考勤报表：系统自动对员工的姓名、部门、刷卡的日期等资料进行统计，自动生成考勤报表。考勤统计报表：自动统计每个员工的出勤天数、迟到、早退、旷工、请假以及相对应的天数。第五章 HX-2000系统管理软件介绍HX-2000软件特别为中国市场的需求而开发，并根据中国的国情、工作时间及生活习惯而设计，采用中文窗口的设计方式，因此非常容易操作，可在短时间内熟悉软件的应用，HX-2000软件可进行各种编程；如时区编程，级别编程，通行卡编程等，也可进行各种报告打印，以方便管理层检查。WG每年在软件的开发升级上都投入大量的人力物力，拥有多名经验丰富的软硬件开发工程师，所设计的软件不但可单独与WG门禁系统配合使用，同时也可以扩展与其它WG系统共同使用，如：停车场系统、考勤系统、消费系统、电梯控制，照明，冷气，空调，锅炉，消防，报警等几十种功能。WG软件可通过局域网实现远程控制，并且与闭路电视、消防等其它系统有着良好的通讯界面。WG门禁系统是采用电脑网络自动控制楼宇进出口，只有授权的人员在许可时间内才可以自由的进出部分或所有的地区，因此门禁系统可以轻易地控制大厦内所有人员的进出活动，也直接防止了其他外来者的非法进出，直接的避免罪行的发生。WG门禁系统无论是装配在智能大厦、酒店、机场、海关，地铁、还是工厂和医院，都显示其强大的功能。经过加密码的权限设定之后，不同的操作人员只能根据自己的密码权限对系统的软件功能、硬件设备进行相应的操作。没有被授权的人员则不能对系统进行操作。在HX-2000系统的执卡人个人信息资料及个人进出时间表、个人进出权限设定中，操作员可以根据需要把执卡人员的姓名，性别，年龄，卡号，职务，部门等资料输入电脑.执卡人的进出时间也可以通过软件设定.个人进出权限的设定即是对本张卡的执有人允许进入门的个人时间表选择：完成了以上登记的感应卡便有了固定的（Permanent）进出的功能。当执卡人的卡不慎遗失时，HX-2000 软件可以很容易将其注销作废（Disabled）；当有客人来访时，也很容易为其设定临时卡（Temporary）。控制管理软件的特点：功能强大：我们的软件以专业的目光为您考虑到您对出入管理控制的各个方面的需要，并结合中国国情选配智能考勤管理系统、就餐管理系统。并可以享受软件的及时升级和扩展服务，使得您的系统具备更强大的功能。操作简单：我们的软件在设计时就重视您在使用时的便捷要求。全中文的操作界面，完善的说明文档和简洁的操作界面，只要具备基本电脑操作常识即可胜任管理工作。也使得您的操作者在交接管理工作时方便、快捷。同时也使得培训工作变得轻松快捷而卓有成效。使用安全：密码保护的进入程序，避免非授权人员操作和篡改数据。保证您数据的安全性和可靠性。第六章 典型客户和案例分析6.1 部分典型客户 深圳市民政局(中民时代广场) (178个点) 深圳市福利彩票中心 (93个点) 北京中国人民银行总行营业部 (100个点) 深圳市联动技术科技有限公司 (200个点) 澳门东亚运动会会馆 (40个点) 深圳市医药公司（一致药店集团配售中心） 深圳市市人民政府 深圳市宝安区法院 中国海运总公司深圳分公司 深圳市联合船舶代理有限公司 深圳市农科中心 阿尔卡特（中国）通讯设备有限公司 松下电器机电(深圳)有限公司乐金 .飞利浦显示件中国有限公司 深圳市欧姆龙（中国）有限公司 深圳市老干部活动中心 深圳市方中天电脑网络有限公司（方正电脑） 深圳市景田住宅小区 广州合富辉煌房地产有限公司 深圳市银华基金投资管理公司 深圳市竹子林邮电局 深圳赛格日立彩色显示器件有限公司 深圳市（深业集团）亿城电子商务有限公司 深圳市丑丑婴儿用品有限公司 北京大学深圳研究生院 澳门理工大学体育馆深圳市天健（信德）会计师事务所 厦门市天健（厦门）会计师事务所 深圳市格兰泰三环制药（中国）有限公司 深圳市大亚湾核电站 深圳市深业物流物业管理有限公司 深圳市康瑞医药有限公司 深圳市大顺人实业有限公司 驻港部队后勤部 上海胜邦质量检测有限公司深圳分公司 倍力得电子科技有限公司 深圳市全澳亚国际贸易有限公司 广州百佳百货商场 上海源亨国际贸易有限公司 光大环保实业（深圳）有限公司 深圳市鸿波信息技术有限公司 伟汉计算机（深圳）有限公司 广东丰达科技有限公司 深圳市迪威特数字视讯技术有限公司 深圳市雨尔电子科技发展有限公司 戈拉码工艺品（深圳）有限公司 深圳市凯立德计算机系统技术有限公司 深圳市仙通科技有限公司 深圳市南瑞科技有限公司 惠州城市花园住宅小区 深圳市安永信咨询投资有限公司 深圳市中盈科技有限公司 深圳市兆日实业有限公司 深圳市粤剧团 天盈隆数码（深圳）有限公司 深圳市佳创视讯技术有限公司 深圳市新松机器人自动化有限公司 深圳市金蝶财务软件公司 深圳中南评估公司 爱立信(中国)有限公司 哈尔滨爱立信公司 济南爱立信公司 沈阳爱立信公司 蒂森克虏伯股份公司 北京宏维网网络技术有限公司(MIH) 西门子公司 美国阿帕契公司 万维网（中国）有限公司 力士乐液压有限公司 北京世界商讯信息有限公司 第3波软件（北京）公司 (华通大厦) 宏基电脑(中国)有限公司 德国赫斯公司 城俱信息技术有限公司(网猎) 郡是产业株式会社 软星科技开发(北京)有限公司 北京飞行网音乐软件开发有限公司 中国网络通讯有限公司 TCL国际数码(中鼎大厦) 烽火之城软件公司(柏彦大厦) 麦华盛工程技术有限公司(国航大厦) 泰德集团 北京公交华讯电子技术有限公司 秦皇岛移动通讯 中国网通南京办事处 中国网通郑州办事处 清华紫光比威网络技术有限公司 清华同方光盘股份有限公司 清华永新同方信息工程有限公司 湖北移动通信公司 江苏高速公路局 华北航空公司空管局 夏信证券 上海通用汽车北京办事处 中国瑞达系统装备公司 上海市政府驻京办事处 南方卫星通信公司 联合国工业发展组织 全国棉花交易市场 创新思维科技有限公司 北京外国语大学网络学院(大学内) 美国庇痢门诊部 北京奇老师教育用品有限公司 新华网公司(高登大厦) 北京华夏新达科技发展有限公司 北京外语研究出版社 凤凰网公司(农科院内) 御景园小区 圆明园花园别墅小区 工总行小区 6.2 单门感应式IC卡门禁系统案例分析_中南评估公司 门禁，又称出入管理控制系统。它在现代生活的意义决不仅是一项出入许可的校验，它已经能够体现一家公司、机关甚至一个城市的管理风范，以及现代化的生活节奏的气息。华星公司结合国际知名品牌（Motorola,HID)感应式IC卡读写设备和技术，率先推出了“艺术门禁”的新概念，结合现代化办公考勤管理软件，创造高质素、高效能、智能化、数字化的感应式IC卡办公管理系统。 深圳中南评估公司是国内知名的评估财务公司，公司所在大厦_佳和广场座落在深圳福田区繁华的商业区内，公司负责人邓老师对装修艺术颇有造诣，提出了公司大门必须体现一个公司的精神面貌开放、严谨、在质朴中见华美。通过对数家公司的设计方案审核后，选用了我公司的Motorola 感应式IC卡 出入管理控制系统。 公司大门采用日式推拉门，有别于普通公司的双开玻璃门，显示出与众不同的管理风范，推拉门结构为栅栏式，实木质地显稳重，栅栏式设计，中间镶嵌玻璃，客人一下电梯就可以透过看到公司内部，给人以开放式办公的良好感觉。采用这种结构，也显示出该大厦保安状况良好，不象其他大厦大门外面套铁门，给人以治安状况不好，办公环境无安全感，和过于封闭保守管理方式。选用原装进口美国 motorola 读卡器和感应卡安装在大门右侧墙上，员工进入时出示感应卡，系统辨认身份后，自动打开大门，如果不是公司员工或不在合法的时间，读卡器发出不同的声音，拒绝该人员进入。Motorola 读卡器小巧精美，性能稳定，防水设计，有声光提示。其右侧装有台湾进口的无线遥控门铃，免布线，体积小，遥控距离远，为“叮咚”声，轻快明晰，音量可调，不影响上班环境。方便来访客户使用。公司出口处设有高级大面板豪华门按钮，人员出去时随手按下，门锁会自动打开，该按钮可以并接多个，例如在前台也可以安装一个，有客人来访时可以打开大门。电锁采用台湾IBA ML200SLD 电插锁，可以隐蔽安装，不影响大门的整体美，自带延时和门磁检测功能，保证门到位后锁头才和上，不会打坏门框。不发热，使用寿命长，是国际电锁的知名品牌。 配备详尽的办公考勤管理软件，自动进行汇总统计，并打印相应的详细的考勤报表，自动统计迟到、早退、旷工、请假情况，准确而快捷。6.3 感应式IC卡联网门禁系统图片欣赏_深圳天健信德会计师事务所天健信德会计师事务所是国际的知名会计师事务所，承接多加上市公司的财务工作。公司占据豪华写字楼15 16两层，营业面积达数千平米。内部装修豪华而显儒雅情调。在大门和主要通道处安装了华星公司设计开发的Motrola 感应式IC卡出入管理控制系统，有效地提高的管理水平和工作效率。该系统采用了中央控制联网管理的国际先进的感应式IC卡集散管理模式，分别在15楼16楼 前后门、防火通道、机房、结算部等重要部门安装了8处门禁控制单元。安装在门外的Motorola ASR610 系列读卡器，感应距离长达25-30公分，员工进门时出示做成工作证款式的感应卡，如果是该公司的合法员工，读卡信号经中央HX101DN控制器判断后，打开或者禁止打开大门。员工的进出时间，被记录在控制器内，以便日后提取汇总统计打印成考勤报表，并自动统计出迟到、早退、旷工等出勤记录。同时，有有效地将上门推销等闲杂人员据之门外。安装在屏风后隐蔽的无线遥控开门器，保证了整个玻璃通透装修布局的完美性，员工出门时按动按钮，安装在无框玻璃门上的进口SPRINT ML200SLD 电锁会自动打开。公司侧门安装Motrola ASR603 纤细型读卡器，使得外部布局和谐美观，考虑到门的保安安全性还是安装了进口的电插锁系列。员工开门出去后，进口地弹簧使得门自动准确复位，电锁自动锁住大门。安装在通道木门采用280公斤力的磁力锁和性能价格好的Motorola ASR605读卡器感应式距离为10公分。磁力锁便于安装和维护，对门的要求不高，适合木门、防火门等。公司后门也安装了一套系统，便于公司内部员工走动，并设置了贵宾卡、临时卡不同的出入权限和时间规定。总之，整个系统体现了高科技产品、现代化管理、和蕴藏企业文化的装修格调的完美统一。6.4 感应式IC卡出入管理控制系统在智能化大厦_中民时代广场（深圳市民政局）的典型应用座落在深圳市罗湖区红岭中路与笋岗路交汇处中民时代广场，是深圳市标志性建筑之一，同时也是深圳市民政局的办公大楼。中民时代广场以其现代化设计格调，宏伟的设计布局而成为深圳市智能化大厦的一颗璀璨的明珠。由于深圳市民政局是国家机关的重要部门，根据使用方提出的“安全、高效”的设计原则，设计实施170个联网型感应式IC卡门禁管理系统，管理深圳市民政局、深圳市社会福利总公司等及其下属数十个重要单位和部门的出入管理控制。 所有控制门分布在3-18楼各个智能楼层，分别管理民政局办事大厅、领导办公室、会议室、档案室、机房、科员室、调研室、通道口、库房等重要部门和通道。由中央机房集中管理执卡者权限，实时监控各部门和出入口进出情况，保障正常良好的办公秩序。办事大厅门禁管理办公区走廊门禁管理重要部门门禁管理整个联网控制管理系统采用全双工422工业总线通讯模式，将99个HX101DN双门门禁控制器连成总线网络，采用先进的485联网转换设备，整个系统不会因为某个局部的故障而影响整个系统的正常运作，每个HX101DN双门门禁控制器依据集散控制理论分布在所控门附近100米范围内，独立控制所辖的两个控制门，每个控制门模块由一个进口射频IC卡读卡器、一把进口电锁、一个出门按钮组成。执卡者在读卡器10CM范围内出示感应卡（工作证），读卡器将加密的感应卡信息，上传到控制器，控制器根据数据库内的权限数据判断该执卡者是否有在该时间段出入该门的权限，如果有，则控制电锁打开，如果无，则拒绝通过。执卡者出门时按下出门按钮，电锁即会自动打开，整个过程瞬息而就，体现了华星门禁方便、快捷、安全的设计理念。整个系统的安全性和稳定性的核心灵魂取决于HX101DN数据存储控制器。HX101DN门禁数据存储控制器已经广泛应用于国内外智能化大厦、住宅小区、机关单位企事业单位办公门禁考勤管理等众多领域，随着她的第九代产品的面世，已经而且会在将来的智能化建筑、安防、一卡通管理领域中发挥出卓越的贡献！北京华星宏业科技发展有限公司 电话：[phone] 传真：[phone] Page 28 of 28
